Překladače jazyka C pro osmibitové domácí mikropočítače Atari

Připomeňme si, že tyto počítače jsou založeny na slavném osmibitovém mikroprocesoru MOS 6502, jehož instrukční kód jsme si do jisté míry přiblížili v seriálu o vývoji her a grafických dem pro herní konzoli NES a většinu instrukcí jsme využili i v tomto seriálu (ovšem prozatím jsme vynechali některé adresovací režimy, které uvidíme právě v kódu generovaném překladači jazyka C).

Ideální mikroprocesor pro provoz programů napsaných v céčku

Překladače a cross překladače programovacího jazyka C existují pro prakticky každou počítačovou platformu i pro prakticky každý typ mikroprocesoru. Výjimkou samozřejmě není ani osmibitový mikroprocesor MOS 6502. Ovšem na tomto místě je nutné poznamenat, že právě u podobných typů mikroprocesorů, jako je MOS 6502, stojí tvůrci překladačů před nelehkým úkolem, protože programátorský model MOS 6502 se v mnoha ohledech odlišuje od „ideálního céčkového mikroprocesoru“ A jak by vlastně měl takový ideální procesor vhodný pro jazyk C vypadat? Především by měl obsahovat velký počet pracovních registrů, dále by měl umět vykonávat instrukce pro snadnou manipulaci s obsahem zásobníku (což umožňuje předávání parametrů i práci s lokálními proměnnými), pracovní registry by mohly být použity při adresování (což ovšem znamená, že by měly mít šířku aspoň šestnáct bitů), dále by měl podporovat adresování s offsetem (násobeným ×1, ×2, ×4 apod.) a ideálně by se při adresování mohla provádět inkrementace či dekrementace offsetu, opět o hodnotu 1, 2, 4 apod.

Navíc by operační paměť měla být viditelná jako lineární prostor s buňkami s postupně rostoucími adresami(„flat model“ – adresování přes segment přineslo více problémů než užitku). Tomuto ideálu se kdysi přiblížil čip Motorola 68000 a dále RISCové procesory, z nichž mnohé byly navrženy právě s ohledem na sémantické možnosti jazyka C. Z osmibitových mikroprocesorů měl k ideální architektuře nejblíže pravděpodobně čip Motorola 6809, který ovšem na trh přišel pozdě a navíc byl v porovnání s MOS 6502 příliš drahý, takže se masivně neujal.

Specifické vlastnosti mikroprocesoru MOS 6502: život autorů překladačů céčka zde není snadný

Z programátorského hlediska se mikroprocesor MOS 6502 dosti podstatným způsobem odklání od ideálního mikroprocesoru navrženého s ohledem na překladače jazyka C. Navíc se tento mikroprocesor odlišuje jak od konkurenčního Intelu 8080 (i od později vydaného Zilogu Z80 – ten je pro běh programů v jazyku C o něco lépe uzpůsoben), tak i od pozdější řady Intel 8088/8086. Zatímco konkurenční mikroprocesor Intel 8080 obsahoval poměrně rozsáhlou sadu obecně použitelných osmibitových registrů (A, B, C, D, E, H a L), které se u některých instrukcí kombinovaly do šestnáctibitových registrových párů, měl MOS 6502 pouze jeden osmibitový akumulátor (registr A) a dva taktéž osmibitové index-registry pojmenované X a Y. Oba zmíněné typy mikroprocesorů samozřejmě obsahovaly další speciální registry, jako ukazatel na vrchol zásobníku (S), programový čítač (PC) a příznakový registr (F).

Na první pohled by se mohlo zdát, že počet pracovních registrů mikroprocesoru MOS 6502 je zcela nedostatečný pro provádění většiny aritmetických či logických operací. Ve skutečnosti tomu tak není, protože tento procesor podporuje načtení druhého operandu z operační paměti (rychlost RAM nebyla tak limitujícím faktorem, jako je tomu dnes – ve skutečnosti byl přístup do RAM dvojnásobně rychlý v porovnání s mikroprocesorem, což je z dnešního pohledu takřka neuvěřitelné). U mnoha instrukcí je navíc podporován větší počet adresovacích režimů, celkově je možné operandy strojových instrukcí adresovat třinácti navzájem odlišnými způsoby. Při adresování se často používají oba index-registry, které je možné inkrementovat a dekrementovat – tím je umožněno provádění blokových přenosů dat, mazání souvislé oblasti paměti atd. A navíc jeden adresní režim spojený s index registrem Y umožňuje relativně snadný přístup do polí.

Překladače a cross překladače pro mikroprocesory MOS 6502

Některé překladače programovacího jazyka C určené pro osmibitové mikroprocesory MOS 6502 byly navrženy přímo pro běh na strojích osazených tímto čipem. To je v současnosti zcela normální situace (příkladem jsou aplikace pro PC, které se překládají na PC), ovšem v případě mikroprocesoru MOS 6502 se museli tvůrci překladačů vypořádat s pomalým čipem (hodinová frekvence na některých počítačích nedosahovala ani 1 MHz, na Atari byla nastavena na přibližně 1,75 MHz), instrukční sadou, která C příliš nepodporovala (viz předchozí kapitoly), velmi malou kapacitou paměti a navíc i relativně pomalým externím paměťovým médiem (typicky se používala disketa, protože kazetové verze C by byly ještě problematičtější). V důsledku kombinace všech těchto omezení se jednalo spíše o projekty určené pro amatérské použití, zatímco profesionální software stále vznikal v assembleru popř. v předminule a minule popsaném programovacím jazyku Action!

Ovšem to v žádném případě neznamená, že by „céčko“ pro osmibitové Atari vůbec neexistovalo. Nabízeno bylo hned několik překladačů. Jednou z prvních implementací překladače C pro MOS 6502 je C/65 od slavné firmy Optimized Systems Software (OSS). Taktéž se na tomto místě musíme zmínit o známém překladači Aztec C, jenž byl portovaný na velké množství různých typů mikropočítačů, zapomenout nesmíme ani na Deep Blue C (viz též https://en.wikipedia.org/wi­ki/Deep_Blue_C) pro osmibitové počítače Atari. V případě těchto překladačů se autoři museli vyrovnat s faktem, že znaková sada ATASCII neobsahovala složené závorky, takže se za ně musela hledat náhrada. Teoreticky byly k dispozici takzvané „trojznaky“ (trigraphs, viz zde), ovšem v případě Deep Blue C se používaly spíše „dvojznaky“, což konkrétně znamená, že zápis vypadal například takto:

main()
$(
    printf("Hello World!");
$)

Zajímavější jsou z dnešního pohledu cross compilery a cross assemblery. Tyto typy nástrojů jsou velmi často používané i dnes, zejména v oblasti mikrořadičů, digitálních signálových procesorů nebo mobilních telefonů (viz například Scratchbox). Ovšem tato technologie se používala již na začátku osmibitové éry. Například vývoj her pro herní konzoli Atari 2600 (Atari Video Computer System neboli Atari VCS) byl prováděn na minipočítači. Ovšem i později některé firmy vyvíjely profesionální software pro Atari, C64 i další osmibitové mikropočítače na výkonnějších strojích, na nichž se prováděl i překlad.

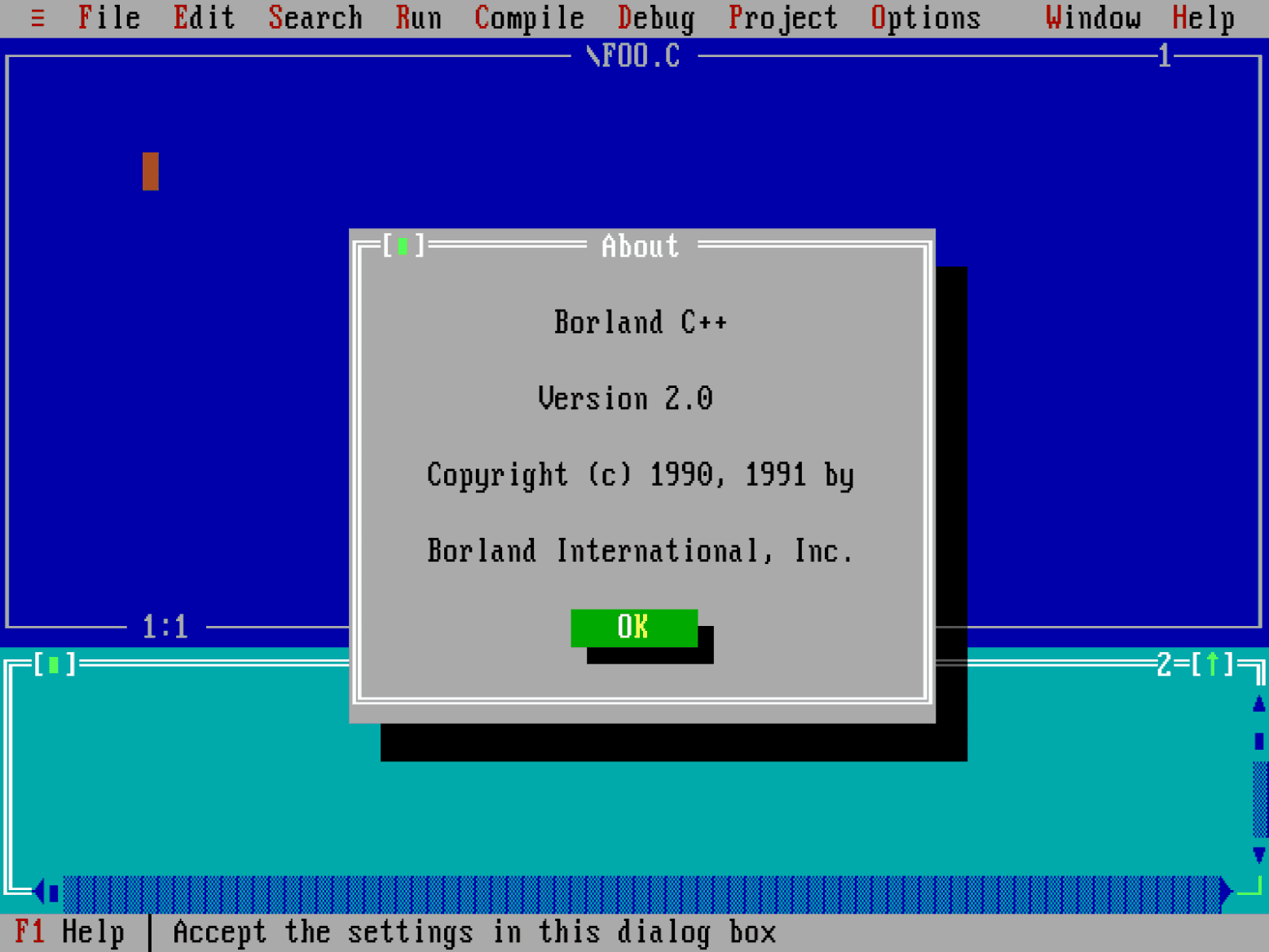

Dobrým a možná i typickým příkladem jsou právě cross překladače programovacího jazyka C. Tvorbou těchto cross překladačů se zabývala například společnost Manx Software Systems, jejíž překladače céčka (Aztec C) určené pro IBM PC s DOSem i pro osobní mikropočítače Macintosh dokázaly provádět cross překlad na osmibitové mikropočítače Commodore C64 a Apple II. Na chvíli se u Aztec C zastavme, i když přímo nesouvisí s osmibitovými Atari.

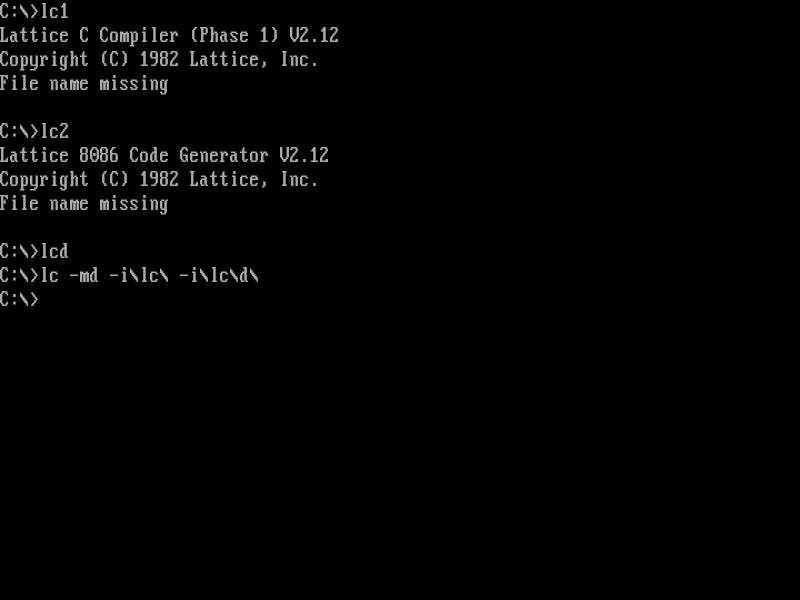

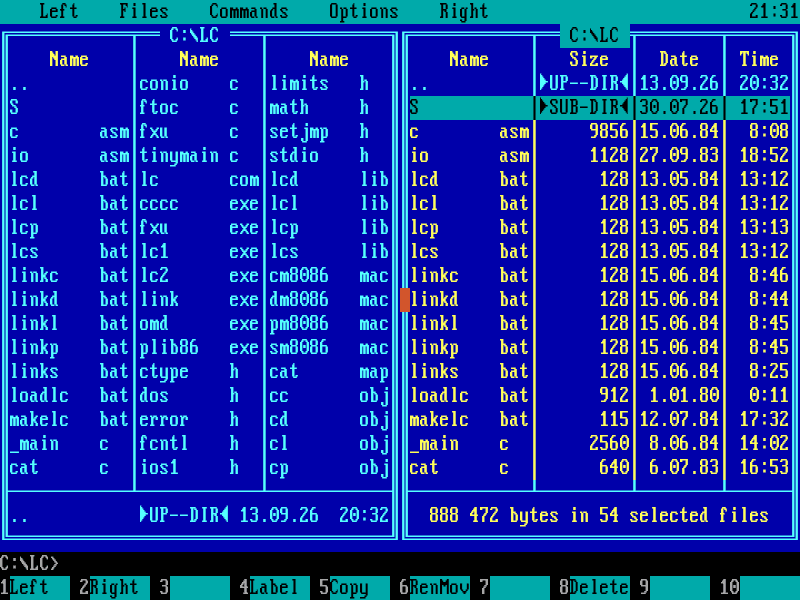

Aztec C totiž byl ve své době velmi úspěšný překladač, jenž existoval jak ve verzi pro osmibitové mikroprocesory (MOS 6502, Zilog Z-80), tak i pro mikroprocesory 16bitové a 32bitové. Tento překladač byl později velmi úspěšný na Amize, kde byl používán, společně s Lattice C, prakticky až do faktického zániku této platformy. Ovšem například na konkurenčním IBM PC jeho sláva netrvala dlouho, především z toho důvodu, že firma Microsoft považovala segment překladačů za poměrně důležitý a snažila se vytlačit jakoukoli konkurenci z trhu (i když ve skutečnosti v té době ještě neměla vlastní céčkový překladač). Společnosti Manx Software Systems se postupně zmenšoval počet platforem, na něž bylo možné překladač prodávat a přechod na podporu vestavěných systémů již přišel dosti pozdě. A právě pro cross překlad se Aztec C může používat dodnes (běží v DOSu, takže dnes vlastně taktéž v emulovaném prostředí).

Podobným stylem byl řešen i Microsoft C původně vytvořený společností, která stála za slavným Lattice C. Ostatně Lattice C byl s velkou pravděpodobností vůbec prvním překladačem céčka pro IBM PC (pochází z roku 1982). Ten byl později převeden i na Amigu, dále se rozšířil i na minipočítače a mainframy společnosti IBM. Firma Microsoft překladač Lattice C nabízela pod svým názvem MSC (Microsoft C) a teprve verze MSC 4.0 byla skutečně vytvořena přímo programátory z Microsoftu. Lattice C byl používán i při portaci aplikací z operačního systému CP/M na DOS (dnes je však možné pouze odhadnout, kolik kódu bylo skutečně napsáno v céčku a kolik kódu vzniklo transformací assembleru).

Deep Blue C

Jedním z relativně úspěšných překladačů programovacího jazyka C, který bylo možné spustit přímo na počítačích Atari (nejednalo se tedy o cross překladače), je Deep Blue C. Tento překladač byl dodáván na disketě. Kromě samotného překladače tato disketa obsahovala i linker, několik hlavičkových souborů a jedno či dvě dema (v závislosti na verzi Deep Blue C). Na disketě je i klasický DOS, takže ovládání (kopie, spouštění souborů, listing) nebyly nijak překvapivé a zvládl je každý bohatší atarista (neboli atarista vlastnící disketovou jednotku):

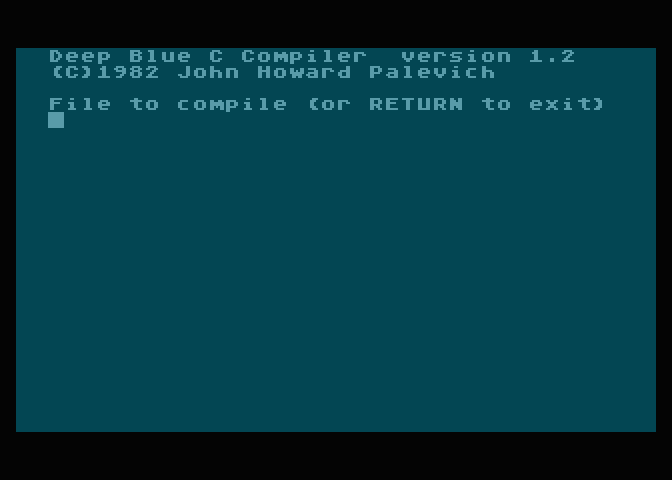

Samotný překladač po svém spuštění vyžaduje zadat jméno zdrojového souboru (na disketě). Přeložený program je uložen zpět na disketu, kde je ho možné slinkovat a následně i spustit:

Knihovna pro práci se sprity

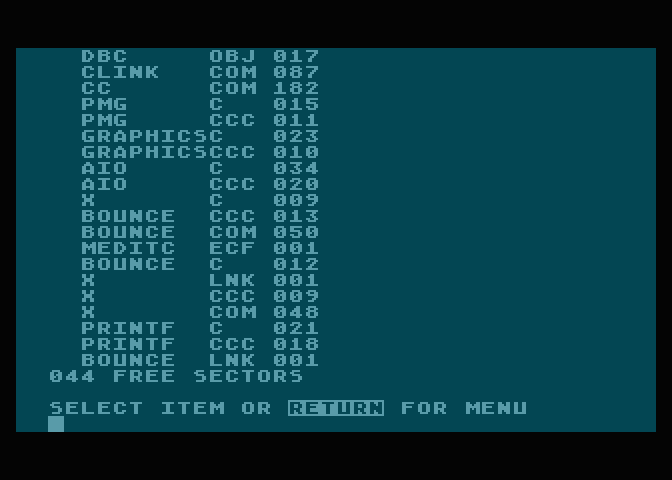

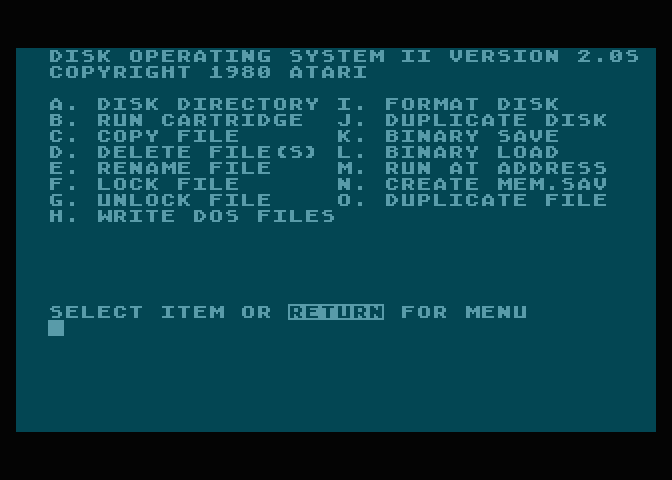

Na disketě s překladačem Deep Blue C je možné (kromě dalších více či méně užitečných souborů) nalézt i knihovnu určenou pro práci se sprity, resp. přesněji řečeno s PMG (Player Missile Graphics). Podívejme se, jak tato knihovna vypadá, abychom měli lepší představu o tom, jak vlastně programy psané pro Deep Blue C vypadají (výše zmíněné omezení znakové sady ATASCII atd.). Za povšimnutí stojí především časté volání funkcí poke, peek a move. První dvě zmíněné funkce znají všichni programátoři používající BASIC: POKE je v BASICu příkaz (nikoli funkce) pro zápis bajtu na určenou adresu a naopak PEEK je funkce pro přečtení bajtu ze zadané adresy. A move sice v BASICu většinou chybí, ale její funkce je zřejmá – přesun bloku dat, přičemž zdrojová a cílová oblast se nesmí překrývat:

#define RAMTOP 0x6a
#define PCOLR0 0x2c0
#define SDMCTL 0x22f
#define GRACTL 0xd01d
#define CHBAS 0x2f4
#define PMBASE 0xd407
#define SIZEP0 0xd008
#define HPOSP0 0xd000
#define P0PF 0xd004
#define P0PL 0xd00c
#define HITCLR 0xd01e
#define OCSET 0xe000
#define GRAFP0 0xd00d
#define RANDOM 0xd20a

char *playbase,*charbase,
    playsize;

/* initialize players
 */

pmcinit()
$(
    int i;
    charbase=(peek(RAMTOP)-12)<<8;
    poke(RAMTOP,peek(RAMTOP)-16);
    graphics(0);
    pmgraphics(0);
    move(OCSET,charbase,0x400);
    poke(CHBAS,charbase>>8);
    poke(PMBASE,(charbase+1024)>>8);
$)

/* flush players
 */

pmcflush()
$(
    pmgraphics(0);
    poke(CHBAS,OCSET>>8);
    poke(RAMTOP,peek(RAMTOP)+16);
    graphics(0);
$)

/* set up one or two line resolution
 * players
 */
pmgraphics(i)
int i;
$(
    int j;
    if(i)$(
        poke(SDMCTL,i==1 ? 0x3a : 0x2a);
        poke(GRACTL,2);
        playsize=(i==1 ? 8 : 7);
        playbase=charbase+(i==1
            ? 0x800 : 0x600);
        for(j=0;j<4;++j)$(
            poke(HPOSP0+j,0);
            pmclear(j);
        $)
    $)
    else$(
        poke(SDMCTL,0x22);
        poke(GRACTL,0);
        for(j=0;j<4;++j)$(
            poke(HPOSP0+j,0);
            poke(GRAFP0+j,0);
        $)
    $)
$)

hitclear()
$(
    poke(HITCLR,0);
$)

pmcolor(n,c,i)
char n,c,i;
$(
    poke(PCOLR0+n,(c<<4)+i);
$)

pmwidth(n,w)
char n,w;
$(
    poke(SIZEP0+n,w);
$)

hitp2pf(f,t)
char f,t;
$(
    return (1<<t) & peek(P0PF+f) ? 1 : 0;
$)

hitp2pl(f,t)
char f,t;
$(
    return (1<<t) & peek(P0PL+f) ? 1 : 0;
$)

pmclear(n)
char n;
$(
    clear(playbase+(n<<playsize),
        1<<playsize);
$)

chget(c,s)
char c,*s;
$(
    move((c<<3)+charbase,s,8);
$)

choget(c,s)
char c,*s;
$(
    move((c<<3)+OCSET,s,8);
$)

chput(c,s)
char c,*s;
$(
    move(s,(c<<3)+charbase,8);
$)

plmove(n,x,y,shape)
char n,x,y,*shape;
$(
    char *base;
    move(shape+1,playbase+(n<<playsize)
        +y,*shape);
    poke(HPOSP0+n,x);
$)

pladdr(n)
char n;
$(
    return playbase+(n<<playsize);
$)

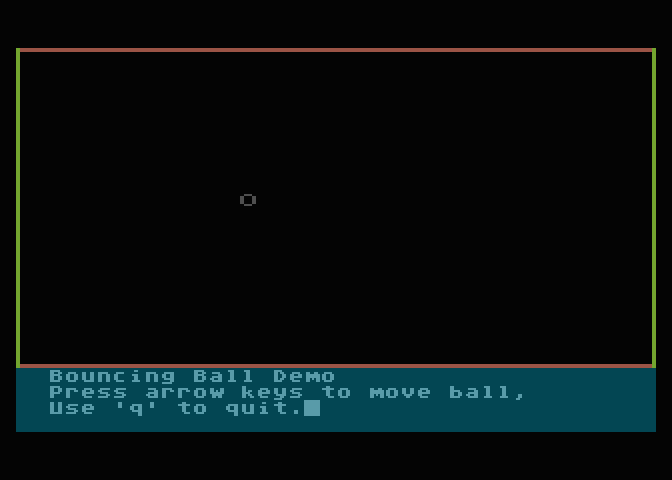

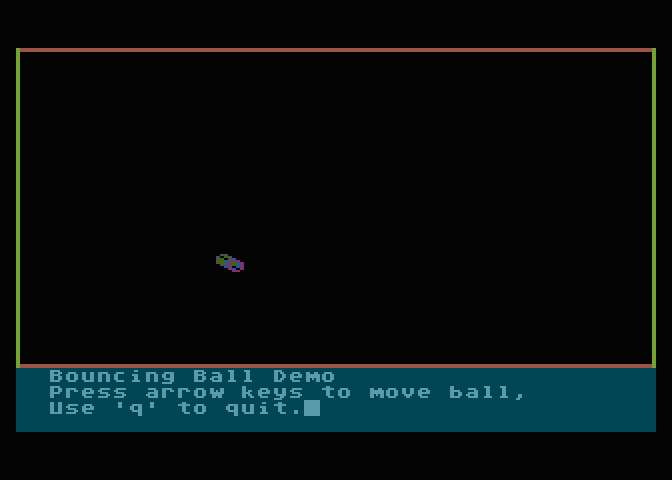

Jednoduché demo dodávané s Deep Blue C

Ještě předtím, než se zaměříme na další překladače jazyka C, si ukažme demo, které bylo taktéž dodáváno na disketě s překladačem Deep Blue C. Jedná se o jednoduché (skutečně velmi jednoduché – neočekávejte žádné zázraky) grafické demo, ve kterém se pomocí klávesnice „vykopne“ míček, který se následně odráží od okrajů obrazovky:

Při pohledu do zdrojového kódu dema si povšimněte, že názvy většiny volaných funkcí do značné míry odpovídají příkazům BASICu (práce s grafikou a zvukem). Používají se ale i funkce definované ve výše uvedené knihovně pro práci se sprity:

/*
 * Demo the player graphics
 * (C) 1982 John H Palevich
 */

char    key;
char *ballshape;

main()
$(
    char i;
    key=copen("K:",'r');
    pmcinit();
    graphics(7);
    pmgraphics(1);
    cprints("\fBouncing Ball Demo\n");
    cprints("Press arrow keys to move ball,\n");
    cprints("Use 'q' to quit.");
    color(1);plot(0,0);drawto(159,0);
    plot(0,79);drawto(159,79);
    color(2);plot(0,0);drawto(0,79);
    plot(159,0);drawto(159,79);
    for(i=0;i<4;++i)$(
        pmcolor(i,4*i,6);
        pmwidth(i,0);
    $)
    ballshape="\20\0\0\0\0\0\6\11\11\11\11\6\0\0\0\0\0";
    ballhack();
    pmcflush();
    cclose(key);
$)

ballhack()
$(
    char xbounce,ybounce,i,px,py,dx,dy;
    i=dx=dy=0;
    px=py=100;
    hitclear();
    for(;;)$(
        i=(i+1)&3;
        plmove(i,px,py,ballshape);
        if(peek(764)!=255)$(
            switch(cgetc(key))$(
                case '-':
                case '':
                    dy=-1;
                    break;
                case '=':
                case '':
                    dy=1;
                    break;
                case '':
                case '+':
                    dx=-1;
                    break;
                case '':
                case '*':
                    dx=1;
                    break;
                case 'q':
                case 'Q':
                    sound(0,0,0,0);
                    sound(1,0,0,0);
                    return;
                default:
                    dx=dy=0;
            $)
        $)
        px+=dx;
        py+=dy;
        if((xbounce=hitp2pf(i,1)) |
            (ybounce=hitp2pf(i,0)))$(
            hitclear();
            if(xbounce)$(
                /* hit side */
                dx=(px<128 ? 1 : -1);
                sound(0,50,10,10);
            $)
            else sound(0,0,0,0);
            if(ybounce)$(
                /* hit top/bot */
                dy=(py<100 ? 1 : -1);
                sound(1,100,10,10);
            $)
            else sound(1,0,0,0);
        $)
        else$(
            sound(0,0,0,0);
            sound(1,0,0,0);
        $)
    $)
$)

Překladač cc65

Pravděpodobně nejznámějším cross překladačem céčka pro mikroprocesory MOS 6502, je překladač programovacího jazyka C, který se jmenuje cc65. Ve skutečnosti se však nejedná pouze o čistý překladač céčka, ale o sadu dalších vývojářských nástrojů, mezi něž patří i cross assembler ca65, dále linker ld65, disassembler da65, simulátor procesorů 6502 sim65 atd. (samotný assembler a linker čtenáři tohoto seriálu velmi dobře znají). Překladač cc65 je možné použít nejenom pro tvorbu aplikací pro osmibitové mikropočítače Atari, ale i pro osmibitové stroje firmy Commodore (VIC20, C64, C128 atd.), osmibitové mikropočítače řady Apple II, herní konzoli NES, konzoli TurboGrafx-16 atd.

Jazyk akceptovaný překladačem cc65 do určité míry odpovídá ISO standardu jazyka C (a tím pádem i původnímu ANSI standardu, dokonce je podporováno několik vlastností z C99); standard je vnucen přepínačem –standard. Existuje však několik dosti podstatných rozdílů a nedostatků cc65, mezi něž patří neexistence datových typů float a double (a tím pádem i celá část céčka, která předepisuje konverze s těmito typy atd.). Dále existuje omezení při definicích funkcí – funkce nemohou vracet struktury ani unie; struktury dokonce není možné předávat hodnotou (což ale většinou nevadí, právě naopak). Kromě toho je sice možné použít modifikátor volatile, ovšem ten nemá žádný podstatný význam (což je v případě mikroprocesorů MOS 6502 a jejich možností pochopitelné). Naproti tomu má či může mít velký vliv modifikátor register, který naopak mnoho moderních překladačů již nepotřebuje či dokonce zcela ignoruje.

Naopak mezi rozšíření cc65 oproti standardu jazyka C (jak ANSI, tak i ISO normy) patří podpora bloků psaných v assembleru, podpora pseudoproměnných A a AX (což je primární registr mikroprocesoru, tedy akumulátor, v případě AX rozšířený na šestnáct bitů přes registr X). Podporovány jsou konstanty zapsané ve dvojkové soustavě (0b101) a použít lze i počítaná goto (což je částečně převzato z GCC).

Knihovna peekpoke pro cc65

Při popisu překladače Deep Blue C jsme se zmínili o funkcích peek a poke, které odpovídají BASICovému příkazu POKE a funkci PEEK. Podobné konstrukce jsou dostupné i pro překladač cc65. V tomto případě se jedná o makra definovaná v hlavičkovém souboru peekpoke.h. Ten vypadá jednoduše, ale v praxi se s použitím těchto maker setkám poměrně často:

/*     PEEK and POKE macros for those who want to write BASIC code in C      */
...
...
...
#ifndef _PEEKPOKE_H
#define _PEEKPOKE_H



/*****************************************************************************/
/*                                  Macros                                   */
/*****************************************************************************/



#define POKE(addr,val)     (*(unsigned char*) (addr) = (val))
#define POKEW(addr,val)    (*(unsigned*) (addr) = (val))
#define PEEK(addr)         (*(unsigned char*) (addr))
#define PEEKW(addr)        (*(unsigned*) (addr))



/* End of peekpoke.h */
#endif

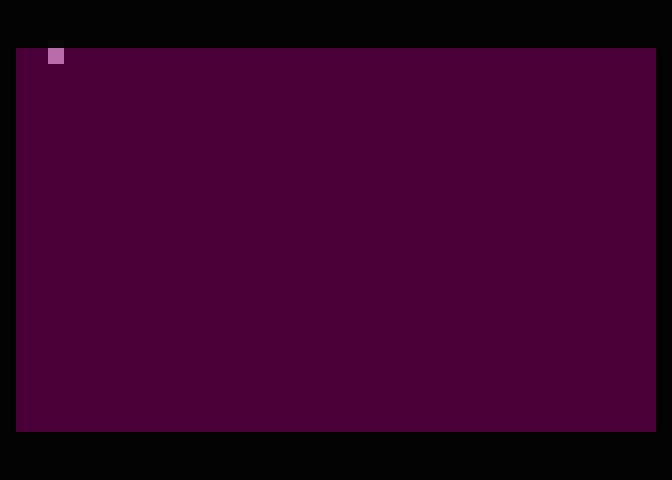

První demonstrační příklad: změna barvy pozadí s využitím knihovny peekpoke

Konečně se dostáváme k praktickým ukázkám použití překladače cc65. První program, který si ukážeme, je založen na výše zmíněném makru POKE. S využitím tohoto makra nastavíme barvu pozadí v textovém režimu:

#include <peekpoke.h>

#define COLOR2 0x02C6

void main(void) {
    POKE(COLOR2, 0x42);
    while (1) {
    }
}

Překlad prvního demonstračního příkladu: C → assembler → objektový soubor → spustitelný soubor

Pro překlad demonstračního příkladu, jehož zdrojový kód byl ukázán v předchozí kapitole, využijeme soubor Makefile s těmito pravidly:

INCLUDE_PATH=/usr/share/cc65/include

execs := background_color.xex \
         poke.xex \
         sprite1.xex \
         sprite2.xex \
         sprite3.xex \
         sprite4.xex \
         sprite5.xex

all: $(execs)

clean:
        rm -f *.o
        rm -f *.xex

.PHONY: all clean

%.o: %.c

%.xex:  %.o
        cl65 -t atari -Oirs $< -o $@ -m $(basename $<).map

%.o:    %.asm
        ca65 $< -o $@

%.asm:  %.c
        cc65 -I ${INCLUDE_PATH} -Oirs -t atari $< -o $@

Překlad je nejdříve proveden do assembleru, následně assembler provede další překlad do objektového souboru s koncovkou .o a následně linker vytvoří spustitelný soubor s koncovkou .xex. Ten lze spustit v emulátoru Atari:

Mezivýsledkem je soubor již výše zmíněný soubor zapsaný v assembleru ca65:

;
; File generated by cc65 v 2.18 - Fedora 2.19-12.fc42
;
        .fopt           compiler,"cc65 v 2.18 - Fedora 2.19-12.fc42"
        .setcpu         "6502"
        .smart          on
        .autoimport     on
        .case           on
        .debuginfo      off
        .importzp       sp, sreg, regsave, regbank
        .importzp       tmp1, tmp2, tmp3, tmp4, ptr1, ptr2, ptr3, ptr4
        .macpack        longbranch
        .forceimport    __STARTUP__
        .export         _main

; ---------------------------------------------------------------
; void __near__ main (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _main: near

.segment        "CODE"

        lda     #$42
        sta     $02C6
L000B:  jmp     L000B

.endproc

Struktury definované v hlavičkovém souboru atari.h

Modifikace řídicích registrů s využitím makra POKE je sice možná, ale nejedná se o příliš čitelný kód. Ovšem existuje i alternativní řešení. V hlavičkovém souboru atari.h (a v souborech, které jsou do atari.h vkládány při překladu) je definováno několik datových struktur umístěných na konkrétní adresy v adresovém rozsahu osmibitových mikropočítačů Atari. Jedná se především o struktury nazvané OS, GTIA_READ, GTIA_WRITE (ty se v paměti překrývají) a ANTIC:

Struktura OS je umístěna na začátku adresového prostoru a obsahuje proměnné používané operačním systémem:

#define OS (*(struct __os*)0x0000)

struct __os {
    ...
    ...
    ...
    unsigned char pcolr0;                   // = $02C0          1-byte player-missile 0 color/luminance
    unsigned char pcolr1;                   // = $02C1          1-byte player-missile 1 color/luminance
    unsigned char pcolr2;                   // = $02C2          1-byte player-missile 2 color/luminance
    unsigned char pcolr3;                   // = $02C3          1-byte player-missile 3 color/luminance
    unsigned char color0;                   // = $02C4          1-byte playfield 0 color/luminance
    unsigned char color1;                   // = $02C5          1-byte playfield 1 color/luminance
    unsigned char color2;                   // = $02C6          1-byte playfield 2 color/luminance
    unsigned char color3;                   // = $02C7          1-byte playfield 3 color/luminance
    unsigned char color4;                   // = $02C8          1-byte background color/luminance
    ...
    ...
    ...

Struktury GTIA_READ a GTIA_WRITE jsou (nepřekvapivě) mapovány do prostoru registrů čipu GTIA:

#define GTIA_WRITE (*(struct __gtia_write*)0xD000)

struct __gtia_write {
    unsigned char   hposp0; /* 0x00: horizontal position of player 0 */
    unsigned char   hposp1; /* 0x01: horizontal position of player 1 */
    unsigned char   hposp2; /* 0x02: horizontal position of player 2 */
    unsigned char   hposp3; /* 0x03: horizontal position of player 3 */
    unsigned char   hposm0; /* 0x04: horizontal position of missile 0 */
    unsigned char   hposm1; /* 0x05: horizontal position of missile 1 */
    unsigned char   hposm2; /* 0x06: horizontal position of missile 2 */
    unsigned char   hposm3; /* 0x07: horizontal position of missile 3 */

    unsigned char   sizep0; /* 0x08: size of player 0 */
    unsigned char   sizep1; /* 0x09: size of player 1 */
    unsigned char   sizep2; /* 0x0A: size of player 2 */
    unsigned char   sizep3; /* 0x0B: size of player 3 */
    unsigned char   sizem;  /* 0x0C: size of missiles */

    unsigned char   grafp0; /* 0x0D: graphics shape player 0 (used when ANTIC is not instructed to use DMA; see DMACTL) */
    unsigned char   grafp1; /* 0x0E: graphics shape player 1 */
    unsigned char   grafp2; /* 0x0F: graphics shape player 2 */
    unsigned char   grafp3; /* 0x10: graphics shape player 3 */
    unsigned char   grafm;  /* 0x11: graphics shape missiles */

    unsigned char   colpm0; /* 0x12: color player and missile 0 */
    unsigned char   colpm1; /* 0x13: color player and missile 1 */
    unsigned char   colpm2; /* 0x14: color player and missile 2 */
    unsigned char   colpm3; /* 0x15: color player and missile 3 */
    unsigned char   colpf0; /* 0x16: color playfield 0 */
    unsigned char   colpf1; /* 0x17: color playfield 1 */
    unsigned char   colpf2; /* 0x18: color playfield 2 */
    unsigned char   colpf3; /* 0x19: color playfield 3 */
    unsigned char   colbk;  /* 0x1A: color background */

    unsigned char   prior;  /* 0x1B: priority selection */

    unsigned char   vdelay;
    /* 0x1C: vertical delay -- one-line resolution movement of
    ** vertical position of an object when two line resolution display is enabled
    */

    unsigned char   gractl; /* 0x1D: stick/paddle latch, p/m control */

    unsigned char   hitclr; /* 0x1E: clear p/m collision */
    unsigned char   consol; /* 0x1F: builtin speaker */
};

A konečně struktura ANTIC je mapována do adresového prostoru řídicích registrů čipu ANTIC:

#define ANTIC (*(struct __antic*)0xD400)

struct __antic {
    unsigned char   dmactl; /* (W) direct memory access control */
    unsigned char   chactl; /* (W) character mode control */
    unsigned char   dlistl; /* display list pointer low-byte */
    unsigned char   dlisth; /* display list pointer high-byte */
    unsigned char   hscrol; /* (W) horizontal scroll enable */
    unsigned char   vscrol; /* (W) vertical scroll enable */
    unsigned char   unuse0; /* unused */
    unsigned char   pmbase; /* (W) msb of p/m base address (for when DMACTL has player and/or missile DMA enabled) */
    unsigned char   unuse1; /* unused */
    unsigned char   chbase; /* (W) msb of character set base address */
    unsigned char   wsync;  /* (W) wait for horizontal synchronization */
    unsigned char   vcount; /* (R) vertical line counter */
    unsigned char   penh;   /* (R) light pen horizontal position */
    unsigned char   penv;   /* (R) light pen vertical position */
    unsigned char   nmien;  /* (W) non-maskable interrupt enable */
    union {
        /* (W) ("NMIRES") nmi reset -- clears the interrupt request register;
        ** resets all of the NMI status together
        */
        unsigned char   nmires;

        /* (R) ("NMIST") nmi status -- holds cause for the NMI interrupt */
        unsigned char   nmist;
    };
};

V hlavičkovém souboru lze taktéž nalézt velké množství více či méně užitečných konstant, například:

/* Playfield modes: */
#define DMACTL_PLAYFIELD_NONE     0x00
#define DMACTL_PLAYFIELD_NARROW   0x01 /* e.g., 32 bytes per scanline with thick borders */
#define DMACTL_PLAYFIELD_NORMAL   0x02 /* e.g., 40 bytes per scanline with normal borders */
#define DMACTL_PLAYFIELD_WIDE     0x03 /* e.g., 48 bytes per scanline with no borders (overscan) */

Druhý demonstrační příklad: nastavení barvy pozadí modifikací prvku struktury OS

Vyzkoušejme si nyní, jak se využije struktura OS při modifikaci barvy pozadí ve standardním textovém režimu počítačů Atari. Je to snadné – postačuje provést modifikaci prvku OS.color2, což je čitelnější, než použití makra POKE:

#include <atari.h>

void main(void) {
    OS.color2 = 0x42;
    while (1) {
    }
}

Překlad provedeme s využitím známého souboru Makefile:

INCLUDE_PATH=/usr/share/cc65/include

%.o: %.c

%.xex:  %.o
        cl65 -t atari -Oirs $< -o $@ -m $(basename $<).map

%.o:    %.asm
        ca65 $< -o $@

%.asm:  %.c
        cc65 -I ${INCLUDE_PATH} -Oirs -t atari $< -o $@

Zajímavé je, že takto upravený program je přeložen naprosto stejným způsobem jako program využívající makro POKE. Z tohoto pohledu tedy za poněkud vyšší úroveň abstrakce „neplatíme“ ani pamětí, ani strojovým časem:

;
; File generated by cc65 v 2.18 - Fedora 2.19-12.fc42
;
        .fopt           compiler,"cc65 v 2.18 - Fedora 2.19-12.fc42"
        .setcpu         "6502"
        .smart          on
        .autoimport     on
        .case           on
        .debuginfo      off
        .importzp       sp, sreg, regsave, regbank
        .importzp       tmp1, tmp2, tmp3, tmp4, ptr1, ptr2, ptr3, ptr4
        .macpack        longbranch
        .forceimport    __STARTUP__
        .export         _main

; ---------------------------------------------------------------
; void __near__ main (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _main: near

.segment        "CODE"

        lda     #$42
        sta     $02C6
L0028:  jmp     L0028

.endproc

Vykreslení spritu na obrazovku s využitím makra POKE

Pokračujme dále. Inspirovat se budeme dalším demonstračním příkladem, který jsme již vytvořili jak v assembleru, tak i v programovacím jazyku Action! Tento příklad po svém překladu a spuštění zobrazí sprite (konkrétně prvního hráče) bez specifikace jeho bitmapy. První řešení bude opět postavené na použití makra POKE. Implementace je snadná – potřebujeme pouze modifikovat čtyři registry čipu GTIA a jeden stínový registr s barvou hráče:

#include <peekpoke.h>

#define HPOSP0 0xD000
#define PCOLR0 0x02C0
#define GRAFP0 0xD00D
#define GRACTL 0xD01D

void main(void) {
    POKE(HPOSP0, 128);
    POKE(PCOLR0, (5 << 4) + 8);
    POKE(GRAFP0, 0xFF);
    POKE(GRACTL, 0);

    while (1) {
    }
}

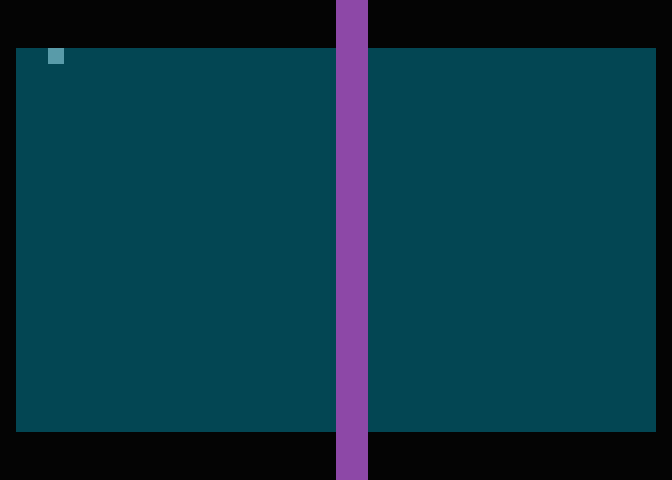

Výsledek po spuštění v emulátoru počítačů Atari:

Zajímavé bude prozkoumat výslednou sekvenci instrukcí vygenerovanou céčkovým překladačem. Vše je opět tak jednoduché, že se zde nenachází prostor pro další optimalizace:

;
; File generated by cc65 v 2.18 - Fedora 2.19-12.fc42
;
        .fopt           compiler,"cc65 v 2.18 - Fedora 2.19-12.fc42"
        .setcpu         "6502"
        .smart          on
        .autoimport     on
        .case           on
        .debuginfo      off
        .importzp       sp, sreg, regsave, regbank
        .importzp       tmp1, tmp2, tmp3, tmp4, ptr1, ptr2, ptr3, ptr4
        .macpack        longbranch
        .forceimport    __STARTUP__
        .export         _main

; ---------------------------------------------------------------
; void __near__ main (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _main: near

.segment        "CODE"

        lda     #$80
        sta     $D000
        lda     #$58
        sta     $02C0
        lda     #$FF
        sta     $D00D
        lda     #$00
        sta     $D01D
L001B:  jmp     L001B

.endproc

Vykreslení spritu na obrazovku s využitím struktur definovaných v atari.h

Samozřejmě je možné namísto expanzí makra POKE provést buď přímé zápisy do řídicích či stínových registrů (přes ukazatel) nebo využít výše zmíněné struktury OS a GTIA_WRITE. Pokusme se použít datové struktury umístěné na konkrétní adresy v operační paměti. Příklad se do značné míry zjednoduší:

#include <atari.h>

void main(void) {
    GTIA_WRITE.hposp0 = 128;
    OS.pcolr0 = (5 << 4) + 8;
    GTIA_WRITE.grafp0 = 0xFF;
    GTIA_WRITE.gractl = 0;

    while (1) {
    }
}

Zajímat nás opět bude kvalita překladu. A zde opět platí, že se ve výsledném kódu nenachází žádné části, které by bylo možné více optimalizovat:

;
; File generated by cc65 v 2.18 - Fedora 2.19-12.fc42
;
        .fopt           compiler,"cc65 v 2.18 - Fedora 2.19-12.fc42"
        .setcpu         "6502"
        .smart          on
        .autoimport     on
        .case           on
        .debuginfo      off
        .importzp       sp, sreg, regsave, regbank
        .importzp       tmp1, tmp2, tmp3, tmp4, ptr1, ptr2, ptr3, ptr4
        .macpack        longbranch
        .forceimport    __STARTUP__
        .export         _main

; ---------------------------------------------------------------
; void __near__ main (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _main: near

.segment        "CODE"

        lda     #$80
        sta     $D000
        lda     #$58
        sta     $02C0
        lda     #$FF
        sta     $D00D
        lda     #$00
        sta     $D01D
L0032:  jmp     L0032

.endproc

Pohyb spritu s jeho synchronizací s hodinami reálného času

V dalším demonstračním příkladu hráče (sprite) „rozpohybujeme“. V nekonečné programové smyčce budeme postupně zvyšovat hodnotu bajtu obsahujícího horizontální pozici hráče. Tuto hodnotu v každé iteraci smyčky zapíšeme do registru HPOSP0 čipu GTIA:

    while (1) {
        x++;
        GTIA_WRITE.hposp0 = x;
    }

Pohyb hráče je však příliš rychlý (ano – Atari může být někdy až moc rychlé) a proto do smyčky zařadíme volání procedury WSYNC čekající na začátek vykreslení nového snímku:

    while (1) {
        x++;
        GTIA_WRITE.hposp0 = x;
        wsync();
    }

Samotná funkce WSYNC detekuje změnu hodnoty reprezentující hodiny „tikající“ na základě zobrazených snímků:

void wsync(void) {
    unsigned char clk = OS.rtclok[2];
    unsigned char old = clk;

    while (old == clk) {
        clk = OS.rtclok[2];
    }
}

Následuje výpis celého zdrojového kódu tohoto demonstračního příkladu:

#include <atari.h>

void wsync(void) {
    unsigned char clk = OS.rtclok[2];
    unsigned char old = clk;

    while (old == clk) {
        clk = OS.rtclok[2];
    }
}

void main(void) {
    unsigned char x = 128;

    GTIA_WRITE.hposp0 = x;
    OS.pcolr0 = (5 << 4) + 8;
    GTIA_WRITE.grafp0 = 0xFF;
    GTIA_WRITE.gractl = 0;

    while (1) {
        x++;
        GTIA_WRITE.hposp0 = x;
        wsync();
    }
}

Výsledek po překladu a spuštění v emulátoru počítačů Atari:

Nyní už nebude výsledný strojový kód tak „krásný“ jako v předchozích příkladech. Nepříjemný je především fakt, že lokální proměnné jsou uloženy na zásobníku a tak je nutné obsah zásobníku (nepřímo) adresovat. To lze ovšem napravit. Jak? To si řekneme příště:

;
; File generated by cc65 v 2.18 - Fedora 2.19-12.fc42
;
        .fopt           compiler,"cc65 v 2.18 - Fedora 2.19-12.fc42"
        .setcpu         "6502"
        .smart          on
        .autoimport     on
        .case           on
        .debuginfo      off
        .importzp       sp, sreg, regsave, regbank
        .importzp       tmp1, tmp2, tmp3, tmp4, ptr1, ptr2, ptr3, ptr4
        .macpack        longbranch
        .forceimport    __STARTUP__
        .export         _wsync
        .export         _main

; ---------------------------------------------------------------
; void __near__ wsync (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _wsync: near

.segment        "CODE"

        lda     $0014
        jsr     pusha
        ldy     #$00
        lda     (sp),y
        jsr     pusha
        jmp     L0027
L0046:  lda     $0014
        ldy     #$01
        sta     (sp),y
L0027:  ldy     #$00
        lda     (sp),y
        iny
        cmp     (sp),y
        beq     L0046
        jmp     incsp2

.endproc

; ---------------------------------------------------------------
; void __near__ main (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _main: near

.segment        "CODE"

        lda     #$80
        jsr     pusha
        ldy     #$00
        lda     (sp),y
        sta     $D000
        lda     #$58
        sta     $02C0
        lda     #$FF
        sta     $D00D
        sty     $D01D
L003C:  ldy     #$00
        lda     (sp),y
        clc
        adc     #$01
        sta     (sp),y
        sta     $D000
        jsr     _wsync
        jmp     L003C

.endproc

První úprava příkladu: přímá práce s ukazateli

Vzhledem k tomu, jakým způsobem překladač cc65 ve výchozím nastavení pracuje s lokálními proměnnými, asi vám bude zřejmé, že následující úprava (přímé použití ukazatele) situaci nijak nezlepší, spíše naopak:

#include <atari.h>

void wsync(void) {
    unsigned char *clk = 0x14;
    unsigned char old = *clk;

    while (old == *clk) {
    }
}

void main(void) {
    unsigned char x = 128;

    GTIA_WRITE.hposp0 = x;
    OS.pcolr0 = (5 << 4) + 8;
    GTIA_WRITE.grafp0 = 0xFF;
    GTIA_WRITE.gractl = 0;

    while (1) {
        x++;
        GTIA_WRITE.hposp0 = x;
        wsync();
    }
}

Při pohledu na vygenerovaný strojový kód je zřejmé, že funkce wsync skutečně není přeložena příliš optimálně (zejména v porovnání s výsledkem, který dokáže vygenerovat překladač jazyka Action! – o to je situace směšnější):

;
; File generated by cc65 v 2.18 - Fedora 2.19-12.fc42
;
        .fopt           compiler,"cc65 v 2.18 - Fedora 2.19-12.fc42"
        .setcpu         "6502"
        .smart          on
        .autoimport     on
        .case           on
        .debuginfo      off
        .importzp       sp, sreg, regsave, regbank
        .importzp       tmp1, tmp2, tmp3, tmp4, ptr1, ptr2, ptr3, ptr4
        .macpack        longbranch
        .forceimport    __STARTUP__
        .export         _wsync
        .export         _main

; ---------------------------------------------------------------
; void __near__ wsync (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _wsync: near

.segment        "CODE"

        lda     #$14
        jsr     pusha0
        ldy     #$01
        lda     (sp),y
        sta     ptr1+1
        lda     (sp,x)
        sta     ptr1
        lda     (ptr1,x)
        jsr     pusha
L0023:  ldx     #$00
        lda     (sp,x)
        jsr     pusha0
        ldy     #$04
        lda     (sp),y
        sta     ptr1+1
        dey
        lda     (sp),y
        sta     ptr1
        lda     (ptr1,x)
        jsr     tosicmp0
        beq     L0023
        jmp     incsp3

.endproc

; ---------------------------------------------------------------
; void __near__ main (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _main: near

.segment        "CODE"

        lda     #$80
        jsr     pusha
        ldy     #$00
        lda     (sp),y
        sta     $D000
        lda     #$58
        sta     $02C0
        lda     #$FF
        sta     $D00D
        sty     $D01D
L0036:  ldy     #$00
        lda     (sp),y
        clc
        adc     #$01
        sta     (sp),y
        sta     $D000
        jsr     _wsync
        jmp     L0036

.endproc

Druhá úprava příkladu: využití makra PEEK

Na závěr si vyzkoušejme, jak se situace zlepší či naopak zhorší, pokud budeme volat makro PEEK namísto přímého přístupu do paměti (resp. stínového registru) přes ukazatel. Stále pracujeme s lokální proměnnou, což nám naznačí, že výsledek nebude optimální (pokud nezměníme chování překladače):

#include <atari.h>
#include <peekpoke.h>

#define RTCLK 0x14

void wsync(void) {
    unsigned char old = PEEK(RTCLK);

    while (old == PEEK(RTCLK)) {
    }
}

void main(void) {
    unsigned char x = 128;

    GTIA_WRITE.hposp0 = x;
    OS.pcolr0 = (5 << 4) + 8;
    GTIA_WRITE.grafp0 = 0xFF;
    GTIA_WRITE.gractl = 0;

    while (1) {
        x++;
        GTIA_WRITE.hposp0 = x;
        wsync();
    }
}

Vygenerovaná sekvence instrukcí je opticky kratší a (pokud ignorujeme volání subrutiny pusha) je i vlastní programová smyčka pro synchronizaci vytvořena uspokojivě. Na druhou stranu je zde prostor pro další optimalizace (tak, jak kód vygeneroval překladač, by ho neumělá inteligence nevytvořila):

;
; File generated by cc65 v 2.18 - Fedora 2.19-12.fc42
;
        .fopt           compiler,"cc65 v 2.18 - Fedora 2.19-12.fc42"
        .setcpu         "6502"
        .smart          on
        .autoimport     on
        .case           on
        .debuginfo      off
        .importzp       sp, sreg, regsave, regbank
        .importzp       tmp1, tmp2, tmp3, tmp4, ptr1, ptr2, ptr3, ptr4
        .macpack        longbranch
        .forceimport    __STARTUP__
        .export         _wsync
        .export         _main

; ---------------------------------------------------------------
; void __near__ wsync (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _wsync: near

.segment        "CODE"

        lda     $0014
        jsr     pusha
        ldy     #$00
L0044:  lda     (sp),y
        cmp     $0014
        beq     L0044
        jmp     incsp1

.endproc

; ---------------------------------------------------------------
; void __near__ main (void)
; ---------------------------------------------------------------

.segment        "CODE"

.proc   _main: near

.segment        "CODE"

        lda     #$80
        jsr     pusha
        ldy     #$00
        lda     (sp),y
        sta     $D000
        lda     #$58
        sta     $02C0
        lda     #$FF
        sta     $D00D
        sty     $D01D
L0039:  ldy     #$00
        lda     (sp),y
        clc
        adc     #$01
        sta     (sp),y
        sta     $D000
        jsr     _wsync
        jmp     L0039

.endproc

Repositář s demonstračními příklady

Všechny demonstrační příklady, s nimiž jsme se v předchozích článcích i v článku dnešním seznámili a které jsou určeny pro překlad s využitím assembleru ca65, jsou dostupné, jak je zvykem, na GitHubu. V tabulce níže jsou uvedeny odkazy na jednotlivé zdrojové kódy příkladů psané v assembleru i „listingy“ vygenerované samotným assemblerem, ze kterých je patrné, jakým způsobem se jednotlivé příklady přeložily do výsledného XEX souboru:

Odkazy na Internetu

1. MOS 6502 instruction set
   http://www.6502.org/users/o­belisk/6502/instructions.html
2. EXE File Format Description
   https://gury.atari8.info/ref­s/file_formats_exe.php
3. XEX Filter – A toolkit to analyze and manipulate Atari binary files
   https://www.vitoco.cl/atari/xex-filter/index.html
4. chkxex.py
   https://raw.githubusercon­tent.com/seban-slt/tcx_tools/refs/heads/mas­ter/chkxex.py
5. ca65 Users Guide
   https://cc65.github.io/doc/ca65.html
6. cc65 Users Guide
   https://cc65.github.io/doc/cc65.html
7. ld65 Users Guide
   https://cc65.github.io/doc/ld65.html
8. da65 Users Guide
   https://cc65.github.io/doc/da65.html
9. Překladače jazyka C pro historické osmibitové mikroprocesory
   https://www.root.cz/clanky/prekladace-jazyka-c-pro-historicke-osmibitove-mikroprocesory/
10. Překladače programovacího jazyka C pro historické osmibitové mikroprocesory (2)
    https://www.root.cz/clanky/prekladace-programovaciho-jazyka-c-pro-historicke-osmibitove-mikroprocesory-2/
11. Getting Started Programming in C: Coding a Retro Game with C Part 2
    https://retrogamecoders.com/getting-started-with-c-cc65/
12. NES game development in 6502 assembly – Part 1
    https://kibrit.tech/en/blog/nes-game-development-part-1
13. NES 6502 Programming Tutorial – Part 1: Getting Started
    https://dev.xenforo.relay­.cool/index.php?threads/nes-6502-programming-tutorial-part-1-getting-started.858389/
14. Minimal NES example using ca65
    https://github.com/bbbradsmith/NES-ca65-example
15. List of 6502-based Computers and Consoles
    https://www.retrocompute.co.uk/list-of-6502-based-computers-and-consoles/
16. 6502 – the first RISC µP
    http://ericclever.com/6500/
17. 3 Generations of Game Machine Architecture
    http://www.atariarchives.or­g/dev/CGEXPO99.html
18. “Hello, world” from scratch on a 6502 — Part 1
    https://www.youtube.com/wat­ch?v=LnzuMJLZRdU
19. A Tour of 6502 Cross-Assemblers
    https://bumbershootsoft.wor­dpress.com/2016/01/31/a-tour-of-6502-cross-assemblers/
20. Adventures with ca65
    https://atariage.com/forum­s/topic/312451-adventures-with-ca65/
21. example ca65 startup code
    https://atariage.com/forum­s/topic/209776-example-ca65-startup-code/
22. 6502 PRIMER: Building your own 6502 computer
    http://wilsonminesco.com/6502primer/
23. 6502 Instruction Set
    https://www.masswerk.at/6502/6502_in­struction_set.html
24. Chip Hall of Fame: MOS Technology 6502 Microprocessor
    https://spectrum.ieee.org/tech-history/silicon-revolution/chip-hall-of-fame-mos-technology-6502-microprocessor
25. Single-board computer
    https://en.wikipedia.org/wiki/Single-board_computer
26. www.6502.org
    http://www.6502.org/
27. 6502 PRIMER: Building your own 6502 computer – clock generator
    http://wilsonminesco.com/6502pri­mer/ClkGen.html
28. Great Microprocessors of the Past and Present (V 13.4.0)
    http://www.cpushack.com/CPU/cpu.html
29. Jak se zrodil procesor?
    https://www.root.cz/clanky/jak-se-zrodil-procesor/
30. Osmibitové mikroprocesory a mikrořadiče firmy Motorola (1)
    https://www.root.cz/clanky/osmibitove-mikroprocesory-a-mikroradice-firmy-motorola-1/
31. Mikrořadiče a jejich použití v jednoduchých mikropočítačích
    https://www.root.cz/clanky/mikroradice-a-jejich-pouziti-v-jednoduchych-mikropocitacich/
32. Mikrořadiče a jejich aplikace v jednoduchých mikropočítačích (2)
    https://www.root.cz/clanky/mikroradice-a-jejich-aplikace-v-jednoduchych-mikropocitacich-2/
33. 25 Microchips That Shook the World
    https://spectrum.ieee.org/tech-history/silicon-revolution/25-microchips-that-shook-the-world
34. Comparison of instruction set architectures
    https://en.wikipedia.org/wi­ki/Comparison_of_instructi­on_set_architectures
35. How To Start Learning Atari 8 Bit Assembly For Free
    https://forums.atariage.com/to­pic/300732-how-to-start-learning-atari-8-bit-assembly-for-free/
36. WUDSN (Demo Group)
    https://www.wudsn.com/
37. Machine Language For Beginners
    https://www.atariarchives.org/mlb/
38. Assembly language: all about I/O
    https://www.atarimagazines­.com/v3n8/AllAbout_IO.html
39. Sedmdesátiny assemblerů: lidsky čitelný strojový kód
    https://www.root.cz/clanky/sed­mdesatiny-assembleru-lidsky-citelny-strojovy-kod/
40. Color names
    https://atariwiki.org/wiki/Wi­ki.jsp?page=Color%20names
41. ATASCII
    https://en.wikipedia.org/wiki/ATASCII
42. Put characters in display ram isn't ATASCII?
    https://forums.atariage.com/to­pic/359973-put-characters-in-display-ram-isnt-atascii/
43. ATASCII And Internal Character Code Values
    https://www.atariarchives­.org/mapping/appendix10.php
44. Reading ATASCII from the keyboard in assembly
    https://forums.atariage.com/to­pic/361733-reading-atascii-from-the-keyboard-in-assembly/
45. Why does the 6502 JSR instruction only increment the return address by 2 bytes?
    https://retrocomputing.stac­kexchange.com/questions/19543/why-does-the-6502-jsr-instruction-only-increment-the-return-address-by-2-bytes
46. Pushing return address to stack off by 1 byte
    https://forums.atariage.com/to­pic/378206-pushing-return-address-to-stack-off-by-1-byte/
47. Intel x86 documentation has more pages than the 6502 has transistors
    https://www.righto.com/2013/09/intel-x86-documentation-has-more-pages.html
48. Clearing a Section of Memory
    http://www.6502.org/source/ge­neral/clearmem.htm
49. Practical Memory Move Routines by Bruce Clark
    http://www.6502.org/source/ge­neral/memory_move.html
50. 6502 Assembly Programming Guide
    https://neumont-gamedev.github.io/posts/retrogamedev-6502-guide/
51. Off-by-one error
    https://en.wikipedia.org/wiki/Off-by-one_error
52. 6502 cycle times
    https://www.nesdev.org/wi­ki/6502_cycle_times
53. Atari TIA
    http://www.atarihq.com/danb/tia.shtml
54. TIA Playfield
    http://www.atarihq.com/dan­b/TIA/Playfield.shtml
55. Atari Inc.:
    ANTIC C012296 (NTSC) Revision D
    Atari Incorporated, Sunnyvale CA, 1982
56. Atari Inc.:
    GTIA C014805 (NTSC) Revision A
    Atari Incorporated, Sunnyvale CA, 1982
57. Atari 5200
    http://www.atariage.com/sof­tware_search.html?SystemID=5200
58. Atari 5200 Hardware and Accessories
    http://www.atariage.com/5200/ar­chives/hardware.html
59. Atari 5200 Screenshots
    http://www.atariage.com/sys­tem_items.html?SystemID=5200&I­temTypeID=SCREENSHOT
60. History of video game consoles (second generation): Wikipedia
    http://en.wikipedia.org/wi­ki/History_of_video_game_con­soles_(second_generation)
61. Atari 5200: Wikipedia
    http://en.wikipedia.org/wi­ki/Atari_5200
62. Player-Missile Graphics
    https://www.atariarchives­.org/agagd/chapter5.php
63. Sprite (computer graphics)
    https://en.wikipedia.org/wi­ki/Sprite_(computer_graphic­s)
64. Atari Graphics Demonstrations by Underground Software, 1985 | Atari 8 bit Demo
    https://www.youtube.com/wat­ch?v=h7N9EYSyCkw
65. Atari 8-bit Display List Interrupts: A Complete(ish) Tutorial
    https://playermissile.com/dli_tu­torial/
66. Atari Assembler Editor manual
    https://atariwiki.org/wiki/at­tach/Atari%20Assembler%20E­ditor/ATARI%20Assembler%20E­ditor%20User-s%20Manual-OCR.pdf
67. Atari 8-bit Fine Scrolling: A Complete(ish) Tutorial
    https://playermissile.com/scro­lling_tutorial/index.html
68. Atari Fine Scrolling
    https://www.atarimagazines­.com/compute/issue67/338_1_A­tari_Fine_Scrolling.php
69. CTIA / GTIA Pinout Diagram
    https://user.xmission.com/~tre­vin/atari/gtia_pinout.html
70. GTIA Modes
    https://page6.org/archive/is­sue_02/page_10.htm
71. 56 graphic modes
    https://www.atari800xl.eu/docs/kb/kb-hardware-0005-atari-8bit-56-graphic-modes.html
72. UNLOCKING THE 56 GRAPHIC MODES
    https://www.atarimagazines­.com/v3n5/allmodes.html
73. GTIA Modes 9, 10 & 11 + ANTIC data and color clocks
    https://forums.atariage.com/to­pic/366256-gtia-modes-9–10–11-antic-data-and-color-clocks/
74. ANTIC, GTIA and timing info
    https://atarimax.com/jindrou­sh.atari.org/atanttim.html
75. 6.10 Cycle timing
    https://github.com/AnimaIn­Corpore/A8E/blob/main/AHRM/6­.%20CTIA-GTIA/10.%20Cycle%20timing.md
76. Doug Neubauer
    https://en.wikipedia.org/wi­ki/Doug_Neubauer
77. POKEY
    https://en.wikipedia.org/wiki/POKEY
78. Inside the Atari 800XL
    https://www.goto10retro.com/p/800xl-inside
79. Grayscale Project – „Jam Session“ – Chiptune Visualization / Atari SAP
    https://www.youtube.com/watch?v=Qx-AHgvwrHo&list=PL92E73FD91764173B
80. POKEY MUSIC ( ATARI XL / XE ) =+ MUSIC FROM POLAND += DEMO
    https://www.youtube.com/wat­ch?v=5PswfMjMop4&list=RD5PswfMjMop4&star­t_radio=1
81. Atari.org
    http://www.atari.org/
82. Atari POKEY
    http://www.absoluteastrono­my.com/topics/Atari_POKEY
83. Chiptune
    http://www.absoluteastrono­my.com/topics/Chiptune
84. ASAP – Another Slight Atari Player
    http://asap.sourceforge.net/
85. Atari SAP music archive
    http://asma.atari.org/
86. RASTER Music Tracker (RMT)
    http://raster.infos.cz/ata­ri/rmt/rmt.htm
87. POKEY explorer
    https://github.com/ivop/pokey-explorer
88. POKEY C012294 Documentation
    https://7800.8bitdev.org/in­dex.php/POKEY_C012294_Docu­mentation
89. Pokey Registers
    https://user.xmission.com/~tre­vin/atari/pokey_regs.html
90. POKEY CO12294
    http://krap.pl/mirrorz/ata­ri/homepage.ntlworld.com/kry­ten_droid/Atari/800XL/ata­ri_hw/pokey.htm
91. De Re Atari: SOUND
    https://www.atariarchives­.org/dere/chapt07.php#H7_3_5
92. Paddle (game controller)
    https://en.wikipedia.org/wi­ki/Paddle_(game_controller)
93. Interfacing Your Atari
    https://www.atariarchives­.org/creativeatari/Interfa­cing_Your_Atari.php
94. Atari SIO
    https://en.wikipedia.org/wi­ki/Atari_SIO
95. Atari Chips
    https://atarimax.com/jindrou­sh.atari.org/achip.html
96. Table 4: Keyboard Code Index, KEYCODE: ATASCII
    https://www.atariarchives­.org/c3ba/kcindex.php
97. SIO2PC
    http://raster.atariportal­.cz/hw/sio2pc.htm
98. Using Serial Input/Output
    https://www.atarimagazines­.com/compute/issue64/insig­ht_atari.php
99. SIO ROUTINES
    https://www.atariarchives­.org/mmm/sio.php
100. ATARI 8 bit Serial Input/Output (SIO)
     https://allpinouts.org/pi­nouts/connectors/serial/a­tari-8-bit-serial-input-output-sio/
101. SIOspecs
     https://archive.org/details/SIOspecs
102. Interview with Joe Decuir
     http://www.atarimuseum.com/ar­ticles/joedecuir.html
103. USB AND OS/2
     http://www.os2voice.org/VNL/pas­t_issues/VNL1199H/vnewsf5­.htm
104. Standards and specs: The ins and outs of USB
     http://www.ibm.com/develo­perworks/power/library/pa-spec7.html
105. USB Class Codes
     http://www.usb.org/develo­pers/defined_class
106. Universal Serial Bus
     http://en.wikipedia.org/wiki/Usb
107. SMBus.org
     http://www.smbus.org
108. SMBus FAQ
     http://www.smbus.org/faq/faq.htm
109. System Management Bus
     http://en.wikipedia.org/wi­ki/System_Management_Bus
110. SMBus Specifications
     http://www.smbus.org/specs
111. SMBus Control Method Interface Specification Version 1.0
     http://www.smbus.org/spec­s/smbus_cmi10.pdf
112. System Management Bus (SMBus) Specification Version 2.0
     http://www.smbus.org/spec­s/smbus20.pdf
113. Atari Connection Machine
     http://acm.atariportal.cz/s/con8bit/8bits
114. Atari Program Recorder
     https://en.wikipedia.org/wi­ki/Atari_Program_Recorder
115. THE ATARI CASSETTE
     https://www.atariarchives­.org/dere/chaptC.php
116. Turbo-2000
     https://www.atari-800.cz/turbo-2000
117. Atari XC12 FSK Decoder
     https://zeninstruments.blog­spot.com/2024/08/atari-xc12-fsk-decoder.html
118. Clock recovery
     https://en.wikipedia.org/wi­ki/Clock_recovery
119. Jiří Richter (programátor)
     https://cs.wikipedia.org/wi­ki/Ji%C5%99%C3%AD_Richter_(pro­gram%C3%A1tor)
120. Spectrum tape interface
     https://sinclair.wiki.zxnet­.co.uk/wiki/Spectrum_tape_in­terface
121. How Tape Loading Works
     https://lemmings.info/how-tape-loading-works/
122. CIO Reference
     https://atarifoundry.com/doc­s/forge/advanced-topics/cio-reference
123. The central input-output system in Atari computers
     https://www.atariarchives­.org/alp/chapter_9.php
124. ATR: chpt.1: Central Input/Output (CIO)
     https://www.atariarchives­.org/cfn/12/02/0010.php
125. NOTE and POINT
     https://atarifoundry.com/doc­s/forge/advanced-topics/note-point
126. Customizing the Atari Operating System Device Handlers: Part 1
     https://www.atarimagazines­.com/v8n2/customhandlers.html
127. Customizing the Atari Operating System Device Handlers: Part II
     https://www.atarimagazines­.com/v8n3/OperatingSystem­Handlers.html
128. Spectrum tape interface
     https://sinclair.wiki.zxnet­.co.uk/wiki/Spectrum_tape_in­terface
129. Turbo 2000
     http://wiki.oldcomp.cz/in­dex.php?title=Turbo_2000
130. Původní manuál k systému Turbo 2000
     http://wiki.oldcomp.cz/ima­ges/6/65/Zak_praha_1987_p2_tur­bo2000.pdf
131. Mark and space
     https://en.wikipedia.org/wi­ki/Mark_and_space
132. Obdélníkový průběh
     https://cs.wikipedia.org/wi­ki/Obd%C3%A9ln%C3%ADkov%C3%BD_pr%C5%AF­b%C4%9Bh
133. All you ever wanted to know about: Atari Cartridges
     https://atariwiki.org/wiki/Wi­ki.jsp?page=Cartridges
134. Manuál k MAC/65
     https://data.atariwiki.org/DOC/MAC-65_and_BUG-65_Rev._1.1-OSS-OCR.pdf
135. Manuál k DDT
     https://atariwiki.org/wiki/at­tach/DDT/DDT_1.0_Manual.pdf
136. MAC/65 na Atari wiki
     https://www.atariwiki.org/wi­ki/Wiki.jsp?page=Mac65
137. Madass – home page
     https://mads.atari8.info/
138. Mad-Assembler (GitHub)
     https://github.com/tebe6502/Mad-Assembler
139. The 6502/65C02/65C816 Instruction Set Decoded
     https://llx.com/Neil/a2/opcodes.html
140. Action
     https://atariwiki.org/wiki/Wi­ki.jsp?page=Action#top
141. Action: manuál
     https://www.atarimania.com/do­cuments/atari-action-reference-manual.pdf
142. Getting in on the Action 1
     https://atariwiki.org/wiki/Wi­ki.jsp?page=Getting%20in%20on%20the%20Ac­tion%201
143. Getting in on the Action 2
     https://atariwiki.org/wiki/Wi­ki.jsp?page=Getting%20in%20on%20the%20Ac­tion%202
144. Category:Action! na RosettaCode
     https://rosettacode.org/wi­ki/Category:Action!
145. Deep Blue C Compiler
     https://www.atarimania.com/games/atari-400–800-xl-xe-utilities-deep-blue-c-compiler-12478
146. DEEP BLUE C Manual
     https://www.atariarchives­.org/APX/showdocs.php?cat=20166
147. C/65
     https://www.atarimania.com/games/atari-400–800-xl-xe-utilities-c-65–19204
148. Getting Started Programming in C: Coding a Retro Game with C Part 2
     https://retrogamecoders.com/getting-started-with-c-cc65/
