PCI-Express na Raspberry Pi 4

19. 6. 2020

Sdílet

PCIe RPi4

Raspberry Pi 4 obsahuje PCIe sběrnici, ta však není nikde vyvedena a používá ji jen USB3 řadič VL805.

# lspci
00:00.0 PCI bridge: Broadcom Limited Device 2711 (rev 10)
01:00.0 USB controller: VIA Technologies, Inc. VL805 USB 3.0 Host Controller (rev 01)

Pokud VL805 odstraníte, tím sice přijdete o USB3, ale zato můžete vyvést PCIe 1×. Loni  tento hack vymyslel Tomasz Mloduchowski, jeho řešení s připájeným „hnízdem“ však není příliš elegantní.

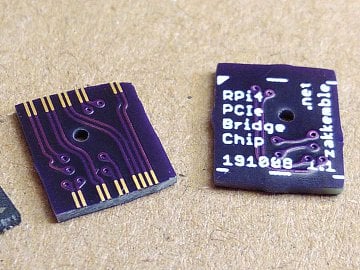

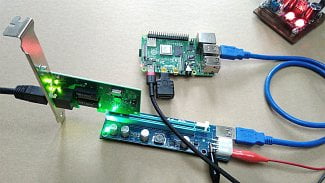

Nyní Zak Kemble vymyslel náhradu za čip VL805, která se připájí na jeho místo a PCIe 1× vyvedeme z původního konektoru USB3. Náhradní čip je možné objednat za 6 dolarů u Tindie. Zajímavostí je, že informací o VL805 je málo a Zak odkazuje na dokumentaci Turris MOX od CZ.NIC.

(zdroj: hackster.io)
