1. Pohled pod kapotu JVM – kreslicí funkce dostupné ve třídě sdljavax.gfx.SDLGfx (2.část)
V předchozí části tohoto seriálu jsme si ukázali, jakým způsobem je možné využít funkce (tj. veřejné statické metody) nabízené třídou sdljavax.gfx.SDLGfx pro vykreslování základních grafických entit do vybrané plochy typu SDL_Surface, tj. mj. i do předního či zadního bufferu. Připomeňme si, že jsme si na pětici demonstračních příkladů ukázali využití funkcí sdljavax.gfx.SDLGfx.pixelRGBA(), sdljavax.gfx.SDLGfx.pixelColor(), sdljavax.gfx.SDLGfx.lineColor(), sdljavax.gfx.SDLGfx.lineRGBA(), sdljavax.gfx.SDLGfx.aalineColor() a konečně sdljavax.gfx.SDLGfx.aalineRGBA(). V knihovně SDLJava ovšem můžeme najít i mnoho dalších funkcí využitelných při kreslení složitějších grafických entit.

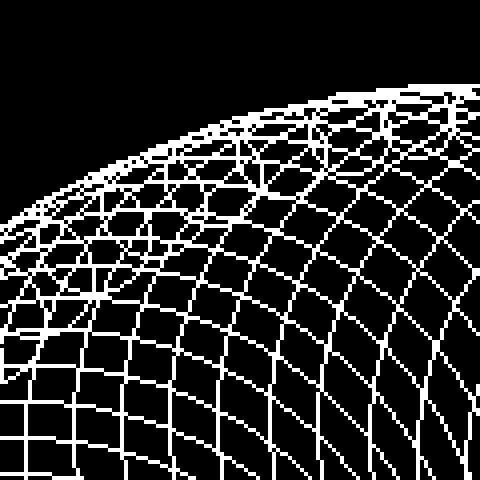

Obrázek 1: Vzorek vykreslený s využitím funkce pixelRGBA().
Dnes si ukážeme, jakým způsobem je možné vykreslovat kružnice, kruhy, trojúhelníky, ale i obecné polygony či Bézierovy křivky využívané v mnoha vektorových grafických editorech i například v PostScriptu či ve vektorovém formátu SVG. Vykreslování pixelů, úseček, kružnic či trojúhelníků vyžaduje předání konstantního počtu parametrů příslušným funkcím, ovšem v případě obecných polygonů a Bézierových křivek je situace poněkud složitější, neboť těmto funkcím se předává větší (proměnný) počet vrcholů. V knihovně SDLJava se tento problém řeší na první pohled poněkud nešikovným způsobem – použitím možností nabízených třídou java.nio.ShortBuffer. Podrobnosti si popíšeme v závěrečných kapitolách dnešního článku.

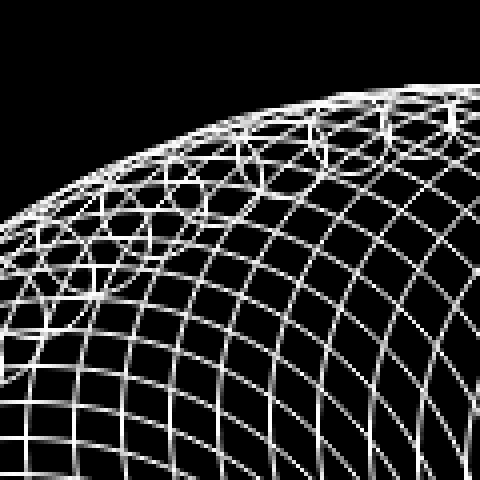

Obrázek 2: Vzorek vykreslený s využitím funkce aalineRGBA().
2. Kreslení kružnic a kruhů
Pro kreslení kružnic popř. kruhů je možné využít osm funkcí, které jsou vypsány v následující tabulce:
# | Název funkce | Parametry | Stručný popis |
---|---|---|---|
1 | circleColor | SDLSurface dst, int x, int y, int r, long color | kružnice |
2 | circleRGBA | SDLSurface dst, int x, int y, int rad, int r, int g, int b, int a | kružnice |
3 | aacircleColor | SDLSurface dst, int x, int y, int r, long color | kružnice s vyhlazeným okrajem |
4 | aacircleRGBA | SDLSurface dst, int x, int y, int rad, int r, int g, int b, int a | kružnice s vyhlazeným okrajem |
5 | filledCircleColor | SDLSurface dst, int x, int y, int r, long color | kruh |
6 | filledCircleRGBA | SDLSurface dst, int x, int y, int rad, int r, int g, int b, int a | kruh |
Povšimněte si, že první čtyři parametry těchto funkcí jsou vždy shodné – jedná se o objekt představující plochu, do níž se má kružnice či kruh vykreslit, souřadnice středu této grafické entity a konečně poloměr kruhu popř. kružnice. Poté již následuje určení barvy, která může být specifikována buď jediným 32bitovým číslem ve formátu 0×rrggbbaa, nebo alternativně čtveřicí osmibitových celočíselných parametrů představujících hodnoty barvových složek red, green, blue následované průhledností (alpha).
Určení barvy použitím 32bitové hodnoty je využito ve funkcích circleColor(), aacircleColor() a filledCircleColor(), zatímco trojice barvových složek a hodnota průhlednosti je použita ve funkcích circleRGBA(), aacircleRGBA() a filledCircleRGBA(). Kružnice lze vykreslit buď rychlým celočíselným Brehsemanovým algoritmem (funkce circleColor() a circleRGBA()) nebo naopak pomalejším algoritmem s antialiasingem (funkce aacircleColor() a aacircleRGBA()). Při kresbě kruhů není antialiasing (kupodivu) použit.
Obrázek 3: Čtyřikrát zvětšený detail obrazovky s kružnicemi vykreslenými rychlým Bresenhamovým celočíselným algoritmem.
Obrázek 4: Čtyřikrát zvětšený detail obrazovky s kružnicemi vykreslenými algoritmem s antialiasingem.
3. Demonstrační příklad SDLTest52: vykreslení jednoduchého vzorku s využitím funkce circleColor()
Dnešní první demonstrační příklad nazvaný SDLTest52 využívá funkci circleColor() pro vykreslení vzorku složeného z většího množství poloprůhledných kružnic se shodnou barvou. Barva je nejdříve uložena do čtveřice konstant pojmenovaných red, green, blue a alpha, z nichž je následně vypočtena 32bitová hodnota uložená do konstanty pojmenované color. Tato konstanta je následně použita v programové smyčce, v níž je celý vzorek vykreslen přímo do framebufferu a tedy i na obrazovku:
// vypocet barvovych slozek pixelu final int red = 0xff; final int green = 0xff; final int blue = 0xff; final int alpha = 0x80; // vypocet barvy final int color = (red << 24) | (green << 16) | (blue << 8) | alpha; // vykreslit vzorek s vyuzitim funkce circleColor() for (int i = 0; i < 90; i++) { final int radius = 90 - i; final int x = (width >> 1) + (int)((i * 2 + 70) * Math.cos(i/10.0)); final int y = (height >> 1) + (int)((i * 2 + 70) * Math.sin(i/10.0)); circleColor(screen, x, y, radius, color); }

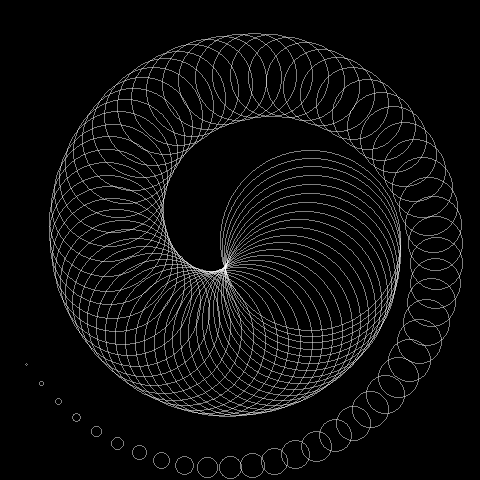

Obrázek 5: Vzorek vykreslený demonstračním příkladem SDLTest52.

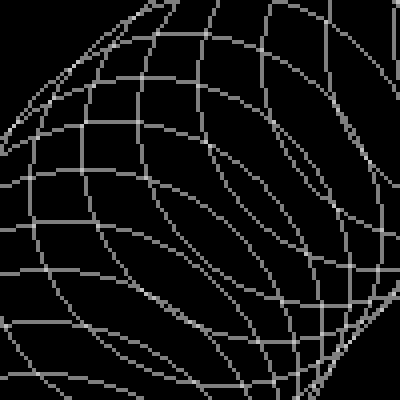

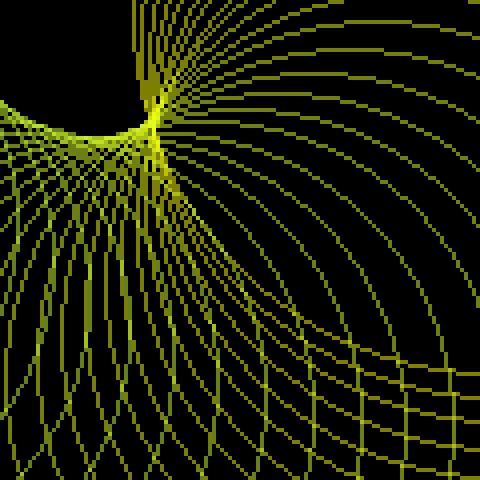

Obrázek 6: Detail, na němž je patrný výpočet průhlednosti a překryvu kružnic.
Následuje výpis zdrojového kódu tohoto demonstračního příkladu:
import sdljava.SDLMain; import sdljava.SDLException; import sdljava.event.SDLEvent; import sdljava.event.SDLKeyboardEvent; import sdljava.event.SDLKey; import sdljava.event.SDLQuitEvent; import sdljava.video.SDLSurface; import sdljava.video.SDLVideo; import sdljava.x.swig.SDLPressedState; import static sdljavax.gfx.SDLGfx.*; /** * Padesaty druhy demonstracni priklad vyuzivajici knihovnu SDLjava. * * Vykresleni jednoducheho vzorku s vyuzitim funkce circleColor(). * * @author Pavel Tisnovsky */ public class SDLTest52 { /** * Horizontalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_WIDTH = 480; /** * Vertikalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_HEIGHT = 480; /** * Bitova hloubka vybraneho grafickeho rezimu. * (0 znamena automaticky vyber, ovsem lze samozrejme pouzit * i hodnoty 8, 16, 24 ci 32, podle vlastnosti graficke karty) */ private static final int GFX_BPP = 0; /** * Inicializace grafickeho rezimu ci otevreni okna pro vykreslovani. */ private static SDLSurface initVideo() throws SDLException { final long flags = SDLVideo.SDL_DOUBLEBUF; return SDLVideo.setVideoMode(GFX_WIDTH, GFX_HEIGHT, GFX_BPP, flags); } /** * Smycka pro zpracovani udalosti. */ private static void eventLoop() throws SDLException { while (true) { // precist udalost z fronty SDLEvent event = SDLEvent.waitEvent(); // vyskok ze smycky pro zpracovani udalosti pri vyskytu // udalosti typu SDLQuitEvent if (event instanceof SDLQuitEvent) { return; } // stisk ci pusteni klavesy if (event instanceof SDLKeyboardEvent) { // pretypovani final SDLKeyboardEvent keyEvent = (SDLKeyboardEvent)event; // symbol/kod klavesy final int symbol = keyEvent.getSym(); // ESC ukonci program if (symbol == SDLKey.SDLK_ESCAPE && keyEvent.getState() == SDLPressedState.PRESSED) { return; } } } } /** * Vykresleni sceny na obrazovku ci do okna aplikace. * * @param screen * framebuffer */ private static void drawOnScreen(SDLSurface screen) throws SDLException { // rozmery okna aplikace ci rozliseni obrazovky final int width = screen.getWidth(); final int height = screen.getHeight(); // vypocet barvovych slozek pixelu final int red = 0xff; final int green = 0xff; final int blue = 0xff; final int alpha = 0x80; // vypocet barvy final int color = (red << 24) | (green << 16) | (blue << 8) | alpha; // vykreslit vzorek s vyuzitim funkce circleColor() for (int i = 0; i < 90; i++) { final int radius = 90 - i; final int x = (width >> 1) + (int)((i * 2 + 70) * Math.cos(i/10.0)); final int y = (height >> 1) + (int)((i * 2 + 70) * Math.sin(i/10.0)); circleColor(screen, x, y, radius, color); } // nutno volat i v pripade, ze neni pouzit double buffering screen.updateRect(); screen.flip(); } /** * Spusteni padesateho druheho demonstracniho prikladu. */ public static void main(String[] args) { try { // inicializace knihovny SDLJava SDLMain.init(SDLMain.SDL_INIT_VIDEO); // inicializace grafickeho rezimu ci otevreni okna pro vykreslovani final SDLSurface screen = initVideo(); // vykresleni sceny na obrazovku drawOnScreen(screen); // smycka pro zpracovani udalosti eventLoop(); } catch (Exception e) { e.printStackTrace(); } finally { // musime obnovit puvodni graficky rezim // i v tom pripade, ze nastane nejaka vyjimka SDLMain.quit(); } } }
Skript pro překlad tohoto demonstračního příkladu na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib javac -cp $SDL_JAVA_LIBS/sdljava.jar SDLTest52.java
Dávkový soubor pro překlad tohoto demonstračního příkladu na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib javac -cp %SDL_JAVA_LIBS%\sdljava.jar SDLTest52.java
Skript pro spuštění na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib java -cp .:$SDL_JAVA_LIBS/sdljava.jar -Djava.library.path=$SDL_JAVA_LIBS SDLTest52
Dávkový soubor pro spuštění na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib java -cp .;%SDL_JAVA_LIBS%\sdljava.jar -Djava.library.path=%SDL_JAVA_LIBS% SDLTest52
4. Demonstrační příklad SDLTest53: vykreslení jednoduchého vzorku s využitím funkce circleRGBA()
Při vykreslování kružnic (či jiných grafických entit), u nichž se programově mění jejich barva popř. průhlednost, je výhodnější namísto 32bitové hodnoty předávané do funkcí *Color() použít čtveřici hodnot předávaných do funkcí *RGBA(). V tomto případě ani není nutné kontrolovat, zda každá hodnota leží v předpokládaném rozsahu 0 až 255. Právě funkce circleRGBA() je použita v dnešním druhém demonstračním příkladu pojmenovaném SDLTest53 jehož vykreslovací „jádro“ vypadá následovně:
// vypocet barvovych slozek pixelu int red = 0xff; int green = 0xff; int blue = 0x00; final int alpha = 0x80; // vykreslit vzorek s vyuzitim funkce circleRGBA() for (int i = 0; i < 90; i++) { final int radius = 90 - i; final int x = (width >> 1) + (int)((i * 2 + 70) * Math.cos(i/10.0)); final int y = (height >> 1) + (int)((i * 2 + 70) * Math.sin(i/10.0)); circleRGBA(screen, x, y, radius, red, green, blue, alpha); red-=2; blue+=2; }

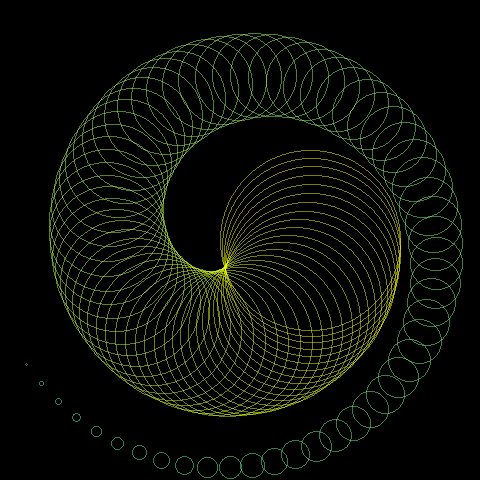

Obrázek 7: Vzorek vykreslený demonstračním příkladem SDLTest53.
Obrázek 8: Detail, na němž je patrný výpočet průhlednosti a překryvu kružnic.
Celý zdrojový kód demonstračního příkladu SDLTest53:
import sdljava.SDLMain; import sdljava.SDLException; import sdljava.event.SDLEvent; import sdljava.event.SDLKeyboardEvent; import sdljava.event.SDLKey; import sdljava.event.SDLQuitEvent; import sdljava.video.SDLSurface; import sdljava.video.SDLVideo; import sdljava.x.swig.SDLPressedState; import static sdljavax.gfx.SDLGfx.*; /** * Padesaty treti demonstracni priklad vyuzivajici knihovnu SDLjava. * * Vykresleni jednoducheho vzorku s vyuzitim funkce circleRGBA(). * * @author Pavel Tisnovsky */ public class SDLTest53 { /** * Horizontalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_WIDTH = 480; /** * Vertikalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_HEIGHT = 480; /** * Bitova hloubka vybraneho grafickeho rezimu. * (0 znamena automaticky vyber, ovsem lze samozrejme pouzit * i hodnoty 8, 16, 24 ci 32, podle vlastnosti graficke karty) */ private static final int GFX_BPP = 0; /** * Inicializace grafickeho rezimu ci otevreni okna pro vykreslovani. */ private static SDLSurface initVideo() throws SDLException { final long flags = SDLVideo.SDL_DOUBLEBUF; return SDLVideo.setVideoMode(GFX_WIDTH, GFX_HEIGHT, GFX_BPP, flags); } /** * Smycka pro zpracovani udalosti. */ private static void eventLoop() throws SDLException { while (true) { // precist udalost z fronty SDLEvent event = SDLEvent.waitEvent(); // vyskok ze smycky pro zpracovani udalosti pri vyskytu // udalosti typu SDLQuitEvent if (event instanceof SDLQuitEvent) { return; } // stisk ci pusteni klavesy if (event instanceof SDLKeyboardEvent) { // pretypovani final SDLKeyboardEvent keyEvent = (SDLKeyboardEvent)event; // symbol/kod klavesy final int symbol = keyEvent.getSym(); // ESC ukonci program if (symbol == SDLKey.SDLK_ESCAPE && keyEvent.getState() == SDLPressedState.PRESSED) { return; } } } } /** * Vykresleni sceny na obrazovku ci do okna aplikace. * * @param screen * framebuffer */ private static void drawOnScreen(SDLSurface screen) throws SDLException { // rozmery okna aplikace ci rozliseni obrazovky final int width = screen.getWidth(); final int height = screen.getHeight(); // vypocet barvovych slozek pixelu int red = 0xff; int green = 0xff; int blue = 0x00; final int alpha = 0x80; // vykreslit vzorek s vyuzitim funkce circleRGBA() for (int i = 0; i < 90; i++) { final int radius = 90 - i; final int x = (width >> 1) + (int)((i * 2 + 70) * Math.cos(i/10.0)); final int y = (height >> 1) + (int)((i * 2 + 70) * Math.sin(i/10.0)); circleRGBA(screen, x, y, radius, red, green, blue, alpha); red-=2; blue+=2; } // nutno volat i v pripade, ze neni pouzit double buffering screen.updateRect(); screen.flip(); } /** * Spusteni padesateho tretiho demonstracniho prikladu. */ public static void main(String[] args) { try { // inicializace knihovny SDLJava SDLMain.init(SDLMain.SDL_INIT_VIDEO); // inicializace grafickeho rezimu ci otevreni okna pro vykreslovani final SDLSurface screen = initVideo(); // vykresleni sceny na obrazovku drawOnScreen(screen); // smycka pro zpracovani udalosti eventLoop(); } catch (Exception e) { e.printStackTrace(); } finally { // musime obnovit puvodni graficky rezim // i v tom pripade, ze nastane nejaka vyjimka SDLMain.quit(); } } }
Skript pro překlad tohoto demonstračního příkladu na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib javac -cp $SDL_JAVA_LIBS/sdljava.jar SDLTest53.java
Dávkový soubor pro překlad tohoto demonstračního příkladu na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib javac -cp %SDL_JAVA_LIBS%\sdljava.jar SDLTest53.java
Skript pro spuštění na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib java -cp .:$SDL_JAVA_LIBS/sdljava.jar -Djava.library.path=$SDL_JAVA_LIBS SDLTest53
Dávkový soubor pro spuštění na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib java -cp .;%SDL_JAVA_LIBS%\sdljava.jar -Djava.library.path=%SDL_JAVA_LIBS% SDLTest53
5. Demonstrační příklad SDLTest54: vykreslení jednoduchého vzorku s využitím funkce aacircleColor()
Ve třetím demonstračním příkladu SDLTest54 se opět vykreslují kružnice, tentokrát však již s využitím algoritmu aplikujícího jednoduchý antialiasing, tj. namísto funkcí circleColor() popř. circleRGBA() se používají funkce aacircleColor() popř. aacircleRGBA(). Výsledkem použití vykreslovacího algoritmu s antialiasingem je následující scéna:

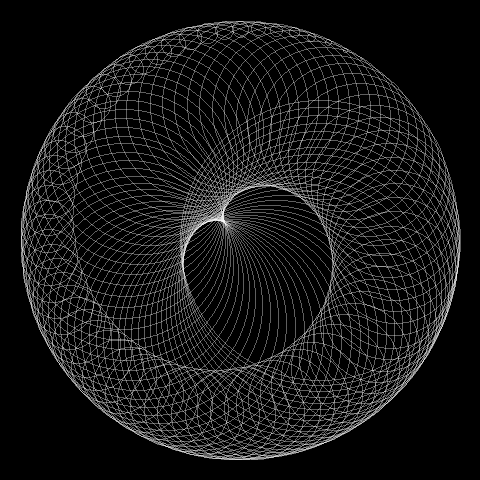

Obrázek 9: Vzorek vykreslený demonstračním příkladem SDLTest54.

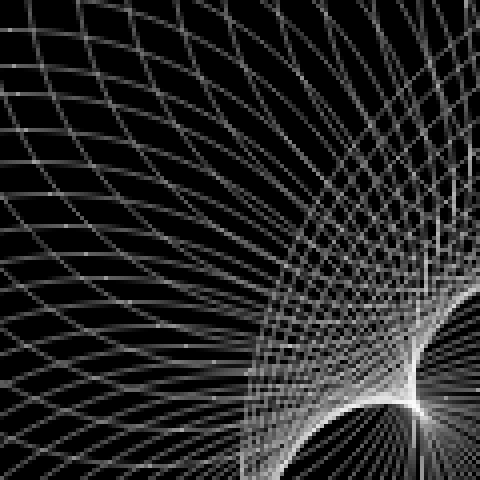

Obrázek 10: Detail, na němž je vidět funkce algoritmu pro antialiasing.
Podobně jako tomu bylo i v případě úseček, je i zde dobré mít na paměti, že současné použití antialiasingu a poloprůhledných objektů může zapříčinit vznik nežádoucích moaré:
Obrázek 11: Vznik moaré při vykreslení poloprůhledných kružnic.
Obrázek 12: Detail, na němž je vidět funkce algoritmu pro antialiasing.
Zdrojový kód příkladu SDLTest54:
import sdljava.SDLMain; import sdljava.SDLException; import sdljava.event.SDLEvent; import sdljava.event.SDLKeyboardEvent; import sdljava.event.SDLKey; import sdljava.event.SDLQuitEvent; import sdljava.video.SDLSurface; import sdljava.video.SDLVideo; import sdljava.x.swig.SDLPressedState; import static sdljavax.gfx.SDLGfx.*; /** * Padesaty ctvrty demonstracni priklad vyuzivajici knihovnu SDLjava. * * Vykresleni jednoducheho vzorku s vyuzitim funkce aacircleColor(). * * @author Pavel Tisnovsky */ public class SDLTest54 { /** * Horizontalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_WIDTH = 480; /** * Vertikalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_HEIGHT = 480; /** * Bitova hloubka vybraneho grafickeho rezimu. * (0 znamena automaticky vyber, ovsem lze samozrejme pouzit * i hodnoty 8, 16, 24 ci 32, podle vlastnosti graficke karty) */ private static final int GFX_BPP = 0; /** * Inicializace grafickeho rezimu ci otevreni okna pro vykreslovani. */ private static SDLSurface initVideo() throws SDLException { final long flags = SDLVideo.SDL_DOUBLEBUF; return SDLVideo.setVideoMode(GFX_WIDTH, GFX_HEIGHT, GFX_BPP, flags); } /** * Smycka pro zpracovani udalosti. */ private static void eventLoop() throws SDLException { while (true) { // precist udalost z fronty SDLEvent event = SDLEvent.waitEvent(); // vyskok ze smycky pro zpracovani udalosti pri vyskytu // udalosti typu SDLQuitEvent if (event instanceof SDLQuitEvent) { return; } // stisk ci pusteni klavesy if (event instanceof SDLKeyboardEvent) { // pretypovani final SDLKeyboardEvent keyEvent = (SDLKeyboardEvent)event; // symbol/kod klavesy final int symbol = keyEvent.getSym(); // ESC ukonci program if (symbol == SDLKey.SDLK_ESCAPE && keyEvent.getState() == SDLPressedState.PRESSED) { return; } } } } /** * Vykresleni sceny na obrazovku ci do okna aplikace. * * @param screen * framebuffer */ private static void drawOnScreen(SDLSurface screen) throws SDLException { // rozmery okna aplikace ci rozliseni obrazovky final int width = screen.getWidth(); final int height = screen.getHeight(); // vypocet barvovych slozek pixelu final int red = 0xff; final int green = 0xff; final int blue = 0xff; final int alpha = 0xff; // vypocet barvy final int color = (red << 24) | (green << 16) | (blue << 8) | alpha; // vykreslit vzorek s vyuzitim funkce aacircleColor() for (int i = 0; i < 140; i++) { final int radius = 140 - i; final int x = (width >> 1) + (int)((i + 80) * Math.cos(i/12.0)); final int y = (height >> 1) + (int)((i + 80) * Math.sin(i/12.0)); aacircleColor(screen, x, y, radius, color); } // nutno volat i v pripade, ze neni pouzit double buffering screen.updateRect(); screen.flip(); } /** * Spusteni padesateho ctvrteho demonstracniho prikladu. */ public static void main(String[] args) { try { // inicializace knihovny SDLJava SDLMain.init(SDLMain.SDL_INIT_VIDEO); // inicializace grafickeho rezimu ci otevreni okna pro vykreslovani final SDLSurface screen = initVideo(); // vykresleni sceny na obrazovku drawOnScreen(screen); // smycka pro zpracovani udalosti eventLoop(); } catch (Exception e) { e.printStackTrace(); } finally { // musime obnovit puvodni graficky rezim // i v tom pripade, ze nastane nejaka vyjimka SDLMain.quit(); } } }
Skript pro překlad tohoto demonstračního příkladu na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib javac -cp $SDL_JAVA_LIBS/sdljava.jar SDLTest54.java
Dávkový soubor pro překlad tohoto demonstračního příkladu na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib javac -cp %SDL_JAVA_LIBS%\sdljava.jar SDLTest54.java
Skript pro spuštění na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib java -cp .:$SDL_JAVA_LIBS/sdljava.jar -Djava.library.path=$SDL_JAVA_LIBS SDLTest54
Dávkový soubor pro spuštění na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib java -cp .;%SDL_JAVA_LIBS%\sdljava.jar -Djava.library.path=%SDL_JAVA_LIBS% SDLTest54
6. Demonstrační příklad SDLTest55: vykreslení jednoduchého vzorku s využitím funkce filledCircleRGBA()
Poslední příklad, v němž se používají funkce pro vykreslení kružnic a kruhů, nese pojmenování SDLTest55. V tomto příkladu se v jediné programové smyčce nejdříve vykreslí barevný kruh a přes něj černá kružnice, která zvýrazní hranice kruhu. Jádro vykreslovacího algoritmu se v mnoha ohledech podobá jádru použitému v předchozí trojici příkladů:
// vykreslit vzorek s vyuzitim funkce filledCircleRGBA() for (int i = 0; i < 140; i++) { final int radius = 140 - i; final int x = (width >> 1) + (int)((i + 80) * Math.cos(i/12.0)); final int y = (height >> 1) + (int)((i + 80) * Math.sin(i/12.0)); filledCircleRGBA(screen, x, y, radius, red, green, blue, alpha); aacircleColor(screen, x, y, radius, 0xff); // cerna nepruhledna barva red-=2; blue+=2; }
Povšimněte si, že černá neprůhledná barva je reprezentována 32bitovou konstantou 0×000000ff.

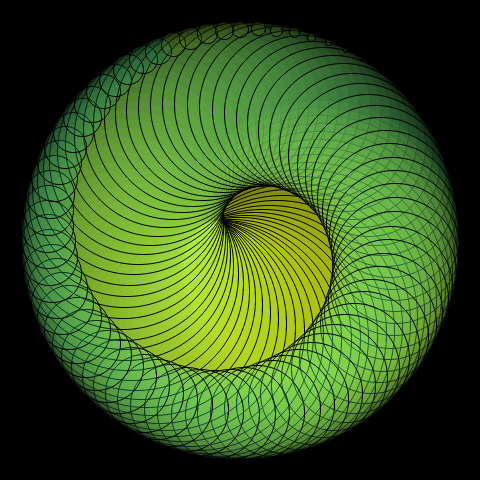

Obrázek 13: Vzorek vykreslený demonstračním příkladem SDLTest55.
Zdrojový kód příkladu SDLTest55 má tvar:
import sdljava.SDLMain; import sdljava.SDLException; import sdljava.event.SDLEvent; import sdljava.event.SDLKeyboardEvent; import sdljava.event.SDLKey; import sdljava.event.SDLQuitEvent; import sdljava.video.SDLSurface; import sdljava.video.SDLVideo; import sdljava.x.swig.SDLPressedState; import static sdljavax.gfx.SDLGfx.*; /** * Padesaty paty demonstracni priklad vyuzivajici knihovnu SDLjava. * * Vykresleni jednoducheho vzorku s vyuzitim funkce filledCircleRGBA(). * * @author Pavel Tisnovsky */ public class SDLTest55 { /** * Horizontalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_WIDTH = 480; /** * Vertikalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_HEIGHT = 480; /** * Bitova hloubka vybraneho grafickeho rezimu. * (0 znamena automaticky vyber, ovsem lze samozrejme pouzit * i hodnoty 8, 16, 24 ci 32, podle vlastnosti graficke karty) */ private static final int GFX_BPP = 0; /** * Inicializace grafickeho rezimu ci otevreni okna pro vykreslovani. */ private static SDLSurface initVideo() throws SDLException { final long flags = SDLVideo.SDL_DOUBLEBUF; return SDLVideo.setVideoMode(GFX_WIDTH, GFX_HEIGHT, GFX_BPP, flags); } /** * Smycka pro zpracovani udalosti. */ private static void eventLoop() throws SDLException { while (true) { // precist udalost z fronty SDLEvent event = SDLEvent.waitEvent(); // vyskok ze smycky pro zpracovani udalosti pri vyskytu // udalosti typu SDLQuitEvent if (event instanceof SDLQuitEvent) { return; } // stisk ci pusteni klavesy if (event instanceof SDLKeyboardEvent) { // pretypovani final SDLKeyboardEvent keyEvent = (SDLKeyboardEvent)event; // symbol/kod klavesy final int symbol = keyEvent.getSym(); // ESC ukonci program if (symbol == SDLKey.SDLK_ESCAPE && keyEvent.getState() == SDLPressedState.PRESSED) { return; } } } } /** * Vykresleni sceny na obrazovku ci do okna aplikace. * * @param screen * framebuffer */ private static void drawOnScreen(SDLSurface screen) throws SDLException { // rozmery okna aplikace ci rozliseni obrazovky final int width = screen.getWidth(); final int height = screen.getHeight(); // vypocet barvovych slozek pixelu int red = 0xff; int green = 0xff; int blue = 0x00; final int alpha = 0x10; // vykreslit vzorek s vyuzitim funkce filledCircleRGBA() for (int i = 0; i < 140; i++) { final int radius = 140 - i; final int x = (width >> 1) + (int)((i + 80) * Math.cos(i/12.0)); final int y = (height >> 1) + (int)((i + 80) * Math.sin(i/12.0)); filledCircleRGBA(screen, x, y, radius, red, green, blue, alpha); aacircleColor(screen, x, y, radius, 0xff); // cerna nepruhledna barva red-=2; blue+=2; } // nutno volat i v pripade, ze neni pouzit double buffering screen.updateRect(); screen.flip(); } /** * Spusteni padesateho pateho demonstracniho prikladu. */ public static void main(String[] args) { try { // inicializace knihovny SDLJava SDLMain.init(SDLMain.SDL_INIT_VIDEO); // inicializace grafickeho rezimu ci otevreni okna pro vykreslovani final SDLSurface screen = initVideo(); // vykresleni sceny na obrazovku drawOnScreen(screen); // smycka pro zpracovani udalosti eventLoop(); } catch (Exception e) { e.printStackTrace(); } finally { // musime obnovit puvodni graficky rezim // i v tom pripade, ze nastane nejaka vyjimka SDLMain.quit(); } } }
Skript pro překlad tohoto demonstračního příkladu na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib javac -cp $SDL_JAVA_LIBS/sdljava.jar SDLTest55.java
Dávkový soubor pro překlad tohoto demonstračního příkladu na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib javac -cp %SDL_JAVA_LIBS%\sdljava.jar SDLTest55.java
Skript pro spuštění na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib java -cp .:$SDL_JAVA_LIBS/sdljava.jar -Djava.library.path=$SDL_JAVA_LIBS SDLTest55
Dávkový soubor pro spuštění na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib java -cp .;%SDL_JAVA_LIBS%\sdljava.jar -Djava.library.path=%SDL_JAVA_LIBS% SDLTest55
7. Kreslení trojúhelníků a obdélníků
Pro kreslení trojúhelníků a obdélníků je možné využít několika funkcí, které jsou vypsány v následující tabulce:
# | Název funkce | Parametry | Stručný popis |
---|---|---|---|
1 | rectangleColor | SDLSurface dst, int x1, int y1, int x2, int y2, long color | obdélník |
2 | rectangleRGBA | SDLSurface dst, int x1, int y1, int x2, int y2, int r, int g, int b, int a | obdélník |
3 | boxColor | SDLSurface dst, int x1, int y1, int x2, int y2, long color | vyplněný obdélník |
4 | boxRGBA | SDLSurface dst, int x1, int y1, int x2, int y2, int r, int g, int b, int a | vyplněný obdélník |
5 | trigonColor | SDLSurface dst, int x1, int y1, int x2, int y2, int x3, int y3, long color | trojúhelník |
6 | trigonRGBA | SDLSurface dst, int x1, int y1, int x2, int y2, int x3, int y3, int r, int g, int b, int a | trojúhelník |
7 | aatrigonColor | SDLSurface dst, int x1, int y1, int x2, int y2, int x3, int y3, long color | trojúhelník (antialiasing hran) |
8 | aatrigonRGBA | SDLSurface dst, int x1, int y1, int x2, int y2, int x3, int y3, int r, int g, int b, int a | trojúhelník (antialiasing hran) |
9 | filledTrigonColor | SDLSurface dst, int x1, int y1, int x2, int y2, int x3, int y3, int color | vyplněný trojúhelník |
10 | filledTrigonRGBA | SDLSurface dst, int x1, int y1, int x2, int y2, int x3, int y3, int r, int g, int b, int a | vyplněný trojúhelník |
Pravděpodobně není překvapující, že pro osově orientované obdélníky neexistují varianty funkcí pro vykreslování s využitím antialiasingu.
8. Demonstrační příklad SDLTest56: využití kreslicí funkce filledTrigonColor()
V dnešním posledním příkladu pojmenovaném SDLTest56 je ukázáno využití výše zmíněné funkce filledTrigonColor() při tvorbě vzorku složeného z vyplněných trojúhelníků. Z výpisu zdrojového kódu je patrné, že se této funkci musí předat osm parametrů – plocha typu SDL_Surface, do níž se má trojúhelník vykreslit, za ní následuje trojice souřadnic vrcholů trojúhelníku a posledním parametrem je barva, kterou je trojúhelník vyplněn:
// vykresleni vzorku funkci filledTrigonColor() for (int y = 0; y < height + width/3; y += 20) { for (int x = 0; x < width; x += 20) { final int off = x/3; filledTrigonColor(screen, x, y - off, x + 16, y - off, x + 8, y - 12 - off, 0xffff00ff); filledTrigonColor(screen, x + 7, y - off + 1, x + 23, y - off + 1, x + 15, y + 13 - off, 0xff0000ff); } }

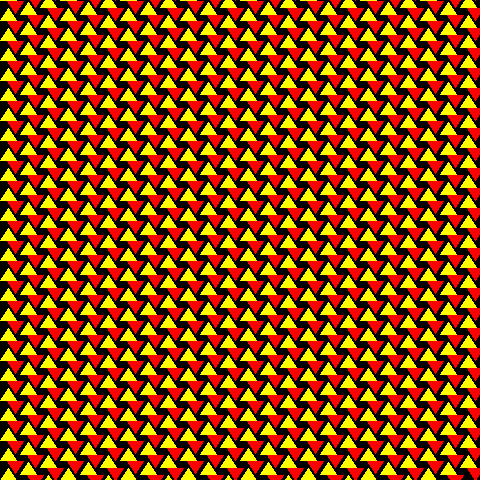

Obrázek 14: Vzorek vykreslený pomocí funkce filledTrigonColor().
Zdrojový kód demonstračního příkladu SDLTest56 má tvar:
import sdljava.SDLMain; import sdljava.SDLException; import sdljava.event.SDLEvent; import sdljava.event.SDLKeyboardEvent; import sdljava.event.SDLKey; import sdljava.event.SDLQuitEvent; import sdljava.video.SDLSurface; import sdljava.video.SDLVideo; import sdljava.x.swig.SDLPressedState; import static sdljavax.gfx.SDLGfx.*; /** * Padesaty paty demonstracni priklad vyuzivajici knihovnu SDLjava. * * Vykresleni jednoducheho vzorku s vyuzitim funkce filledTrigonColor(). * * @author Pavel Tisnovsky */ public class SDLTest56 { /** * Horizontalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_WIDTH = 480; /** * Vertikalni rozliseni vybraneho grafickeho rezimu ci okna. */ private static final int GFX_HEIGHT = 480; /** * Bitova hloubka vybraneho grafickeho rezimu. * (0 znamena automaticky vyber, ovsem lze samozrejme pouzit * i hodnoty 8, 16, 24 ci 32, podle vlastnosti graficke karty) */ private static final int GFX_BPP = 0; /** * Inicializace grafickeho rezimu ci otevreni okna pro vykreslovani. */ private static SDLSurface initVideo() throws SDLException { final long flags = SDLVideo.SDL_DOUBLEBUF; return SDLVideo.setVideoMode(GFX_WIDTH, GFX_HEIGHT, GFX_BPP, flags); } /** * Smycka pro zpracovani udalosti. */ private static void eventLoop() throws SDLException { while (true) { // precist udalost z fronty SDLEvent event = SDLEvent.waitEvent(); // vyskok ze smycky pro zpracovani udalosti pri vyskytu // udalosti typu SDLQuitEvent if (event instanceof SDLQuitEvent) { return; } // stisk ci pusteni klavesy if (event instanceof SDLKeyboardEvent) { // pretypovani final SDLKeyboardEvent keyEvent = (SDLKeyboardEvent)event; // symbol/kod klavesy final int symbol = keyEvent.getSym(); // ESC ukonci program if (symbol == SDLKey.SDLK_ESCAPE && keyEvent.getState() == SDLPressedState.PRESSED) { return; } } } } /** * Vykresleni sceny na obrazovku ci do okna aplikace. * * @param screen * framebuffer */ private static void drawOnScreen(SDLSurface screen) throws SDLException { // rozmery okna aplikace ci rozliseni obrazovky final int width = screen.getWidth(); final int height = screen.getHeight(); // vykresleni vzorku funkci filledTrigonColor() for (int y = 0; y < height + width/3; y += 20) { for (int x = 0; x < width; x += 20) { final int off = x/3; filledTrigonColor(screen, x, y - off, x + 16, y - off, x + 8, y - 12 - off, 0xffff00ff); filledTrigonColor(screen, x + 7, y - off + 1, x + 23, y - off + 1, x + 15, y + 13 - off, 0xff0000ff); } } // nutno volat i v pripade, ze neni pouzit double buffering screen.updateRect(); screen.flip(); } /** * Spusteni padesateho sesteho demonstracniho prikladu. */ public static void main(String[] args) { try { // inicializace knihovny SDLJava SDLMain.init(SDLMain.SDL_INIT_VIDEO); // inicializace grafickeho rezimu ci otevreni okna pro vykreslovani final SDLSurface screen = initVideo(); // vykresleni sceny na obrazovku drawOnScreen(screen); // smycka pro zpracovani udalosti eventLoop(); } catch (Exception e) { e.printStackTrace(); } finally { // musime obnovit puvodni graficky rezim // i v tom pripade, ze nastane nejaka vyjimka SDLMain.quit(); } } }
Skript pro překlad tohoto demonstračního příkladu na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib javac -cp $SDL_JAVA_LIBS/sdljava.jar SDLTest56.java
Dávkový soubor pro překlad tohoto demonstračního příkladu na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib javac -cp %SDL_JAVA_LIBS%\sdljava.jar SDLTest56.java
Skript pro spuštění na Linuxu:
#!/bin/sh SDL_JAVA_LIBS=./sdljava-0.9.1/lib java -cp .:$SDL_JAVA_LIBS/sdljava.jar -Djava.library.path=$SDL_JAVA_LIBS SDLTest56
Dávkový soubor pro spuštění na Windows:
set SDL_JAVA_LIBS=.\sdljava-0.9.1\lib java -cp .;%SDL_JAVA_LIBS%\sdljava.jar -Djava.library.path=%SDL_JAVA_LIBS% SDLTest56
9. Kreslicí funkce pro grafické entity s proměnným počtem vrcholů a/nebo řídicích bodů
V knihovně SDLJava nalezneme i několik funkcí určených pro vykreslení složitějších grafických entit, konkrétně entit s proměnným počtem vrcholů. Jedná se jak o polygony, tak i o Bézierovy křivky. Programátoři využívající Javu by mohli předpokládat, že se v tomto případě použijí statické metody/funkce s proměnným počtem parametrů, ovšem vzhledem k tomu, že je SDLJava nízkoúrovňová knihovna, je implementováno poněkud překvapivé řešení – souřadnice vrcholů jsou předávány přes objekty typu java.nio.ShortBuffer, což sice není příliš elegantní řešení, ovšem je efektivní při přenosu většího množství dat mezi Javovskou částí aplikace a nativním kódem. Příklady použití při vykreslování obecných polygonů a Bézierových křivek si ukážeme v navazující části tohoto seriálu.
10. Repositář se zdrojovými kódy všech pěti dnešních demonstračních příkladů
Všech pět dnes popsaných demonstračních příkladů bylo společně s podpůrnými skripty určenými pro jejich překlad a následné spuštění uloženo do Mercurial repositáře dostupného na adrese http://icedtea.classpath.org/people/ptisnovs/jvm-tools/. Podobně jako tomu bylo i v předchozích několika dílech tohoto seriálu, i ke dnešním příkladům jsou přiloženy skripty využitelné pro jejich překlad a spuštění. Navíc byly přidány i skripty využitelné ve Windows:
