Sériová sběrnice osmibitových počítačů Atari SIO: předchůdce USB

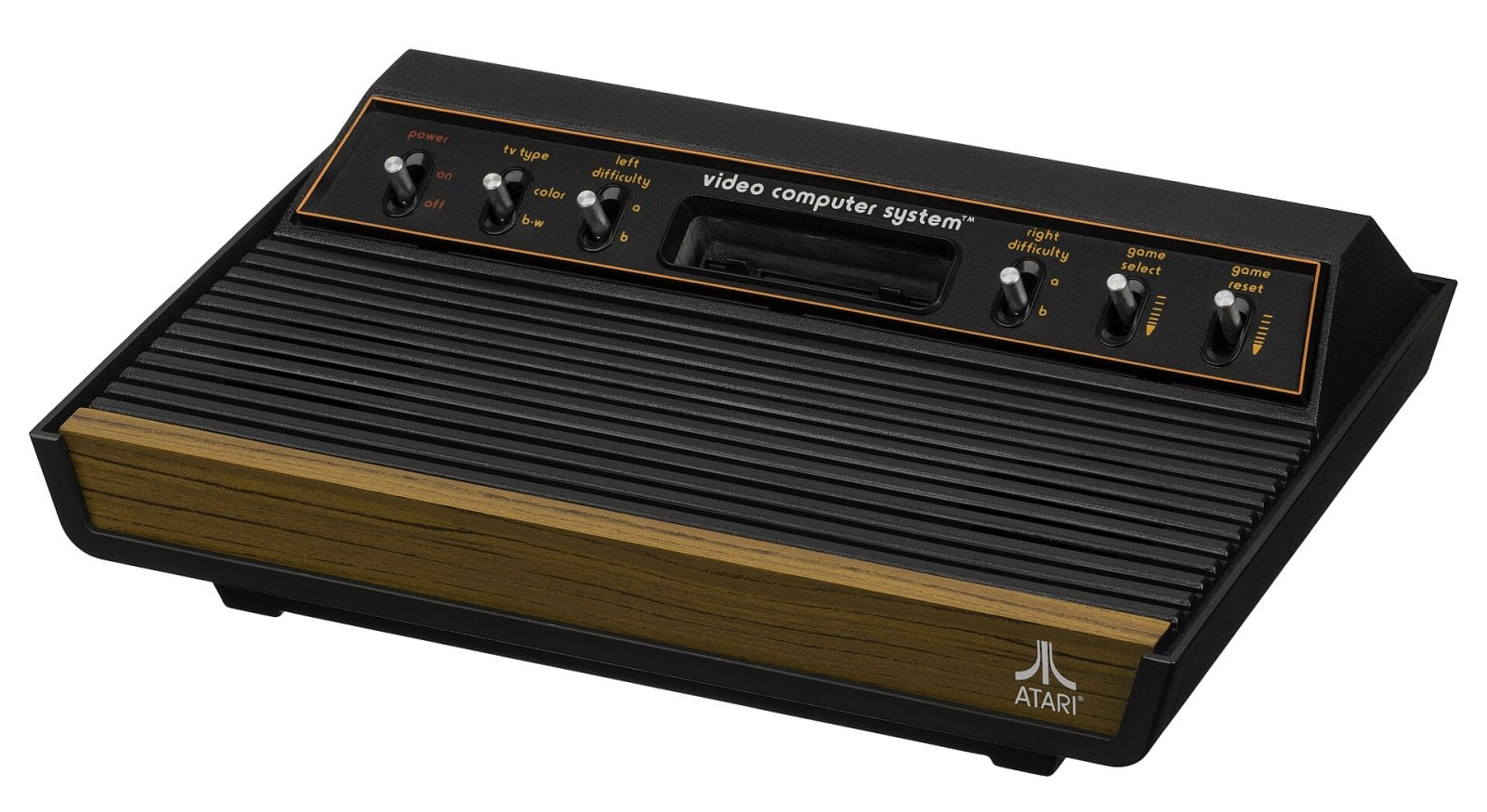

O domácích osmibitových mikropočítačích Atari se většinou v současnosti mluví jako o počítačích určených především pro provoz her. Ve skutečnosti tomu však bylo poněkud jinak. Firma Atari po úspěšném uvedení herní konzole Atari 2600 reálně uvažovala o vývoji modernější herní konzole (konkrétně u Atari 2600 se plánovalo, že na trhu „vydrží“ pouhé tři roky, nakonec to však bylo neuvěřitelných patnáct let, což je na tak primitivní zařízení až neuvěřitelné).

V rámci vývoje nové herní konzole byly vyvinuty čipy CTIA (později upraveno na GTIA) a POKEY, které nahradily původní čip TIA (realizoval pohyblivé grafické objekty + zvuky). Jako mikroprocesor měla být použita plnohodnotná verze MOS 6502 a nikoli ořezaná varianta MOS 6507.

Nová herní konzole, která byla interně pojmenována „Candy“, neměla mít (logicky) plnohodnotnou klávesnici; pouze několik tlačítek (z nich se posléze vyvinuly Start, Select a Option) a možnost připojení ovladačů, tedy primárně joysticků a taktéž paddle popř. světelného pera. A grafický subsystém měl být optimalizován na tehdejší herní žánry – tedy orientace na pohyblivé objekty, scrolling, s menší prioritou textových režimů.

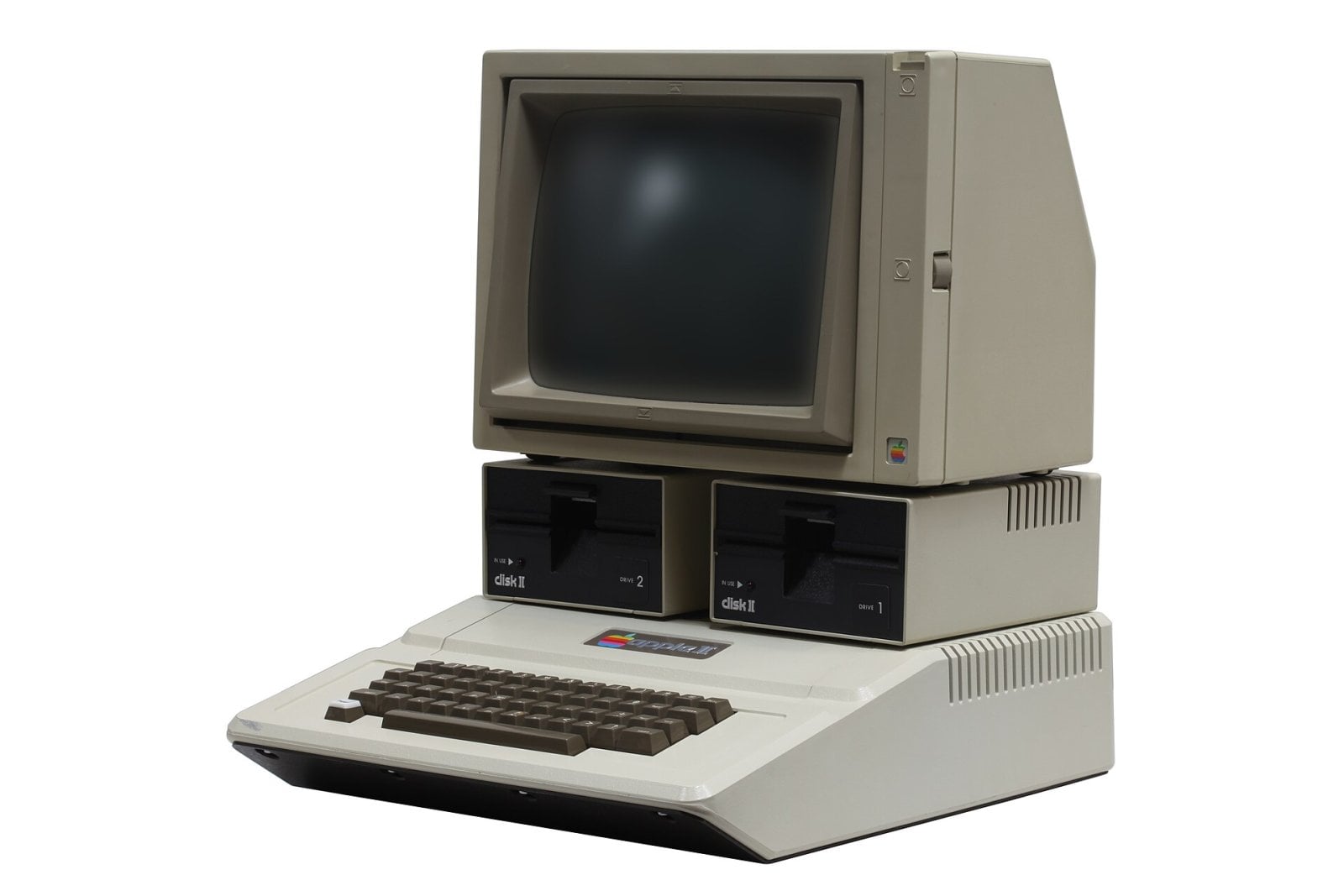

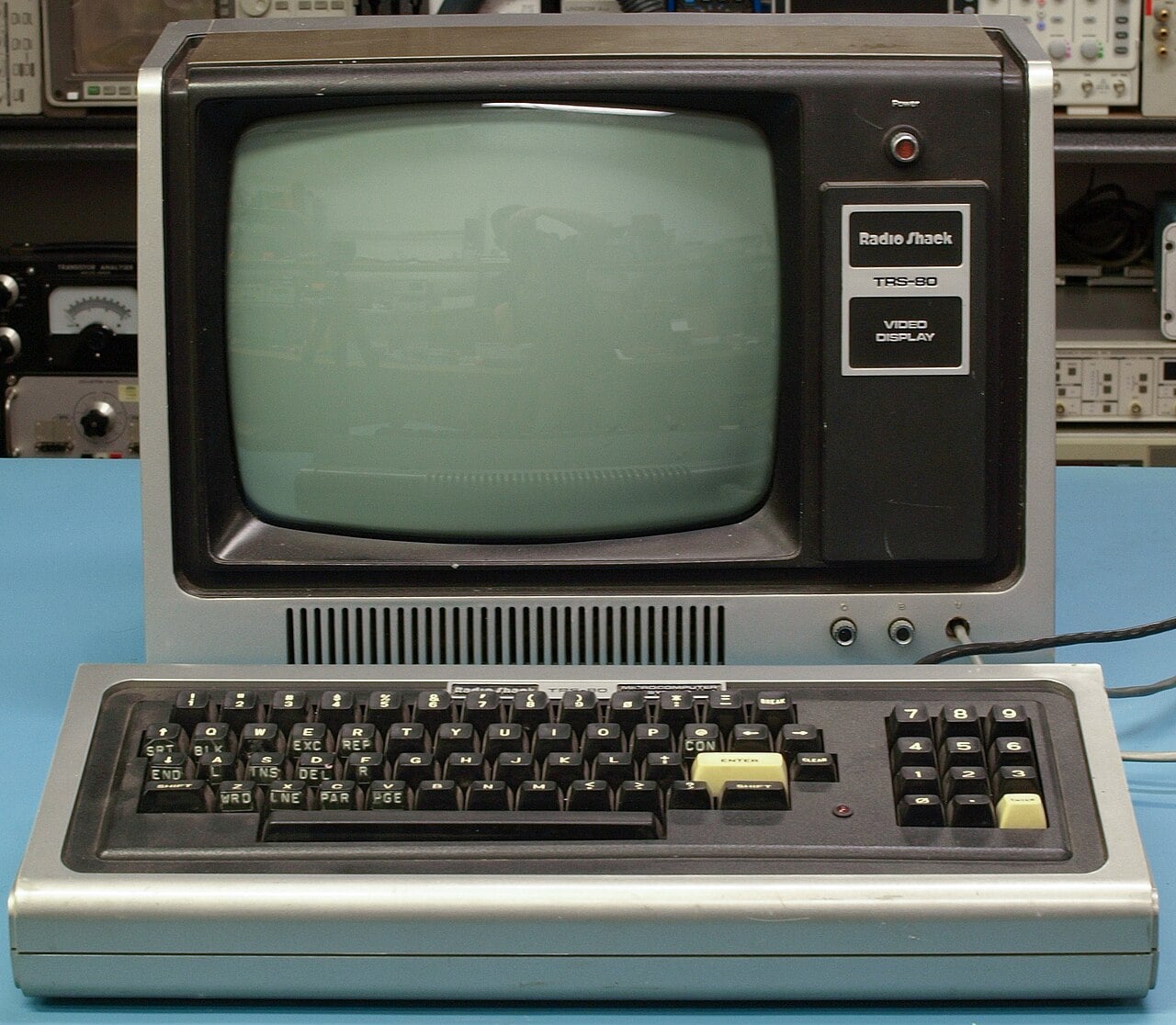

Revoluce v IT: vznik konceptu domácích počítačů

Jenže v průběhu návrhu nové herní konzole „Candy“ došlo k velké revoluci v oblasti IT – v roce 1977 totiž doba „uzrála“ a vznikl zcela nový segment domácích počítačů. V první generaci těchto strojů, které zcela změnily náhled na IT (už žádné sterilní klimatizované sály a obrovské tajemné bedny opečovávané muži v oblecích), najdeme TRS-80, Commodore PET a Apple II (nazývané společně „trinity“).

Na vznik zcela nového segmentu trhu společnost Atari zareagovala tím, že nad původním designem herní konzole navrhla vlastní architekturu domácích mikropočítačů. Změn, které musely být provedeny, bylo více – přidání textového a grafického režimu s vysokým horizontálním rozlišením (320 pixelů, tedy 40 znaků na řádku), přidání klávesnice, což si vyžádalo úpravu čipu POKEY, přidání dalších 8kB ROM s interpretrem programovacího jazyka Atari BASIC a rozšíření ROM s operačním systémem, který se tak stal plnohodnotným operačním systémem s podporou konfigurovatelných zařízení apod. Speciální „konzolová“ tlačítka však zůstala, čímž se Atari odlišuje od prakticky všech ostatních dobových počítačů).

Trnitá cesta k návrhu SIO

Navíc v době návrhu osmibitových mikropočítačů Atari začala být zaváděna poměrně striktní pravidla FCC (Federal Communications Commission), která určovala maximální úroveň rušení (tedy vlastně vysílání) televizního signálu (resp. signálu ve stejných frekvenčních pásmech, jaké měly televizory v USA). Tato pravidla platila pro všechna zařízení s vysokofrekvenčním modulátorem a tedy i pro nově vznikající počítače Atari (naproti tomu Apple II měl přesně z tohoto důvodu modulátor externí a tudíž tato pravidla dokázal obejít). Jak odstínit rušivé vysílání je problém se známým řešením – použít Faradayovu klec. To ovšem znamená nutnost uzavření celého plošného spoje do plechové „krabice“ s co nejmenšími otvory (což není zcela přesné tvrzení, protože je to závislé na vlnové délce, o čemž se ostatně můžeme přesvědčit pohledem na každou mikrovlnku).

Kvůli tomuto omezení vlastně vznikl koncept SIO (Serial Input/Output), tedy sériového portu s jen minimem vodičů, které bylo možné snadno (a bez porušení normy FCC) vyvést mimo Faradayovu klec. Díky SIO bylo možné počítač rozšiřovat o další zařízení, a to bez nutnosti využití konceptu zásuvných karet (ten byl použit u Apple II a později i u IBM PC, ovšem známe ho i z IQ-151 apod.).

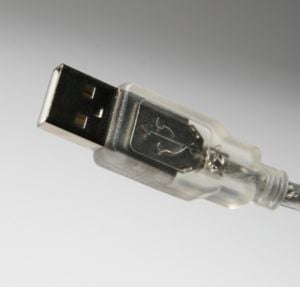

Krátká odbočka: koncept externích sběrnic a portů v informatice

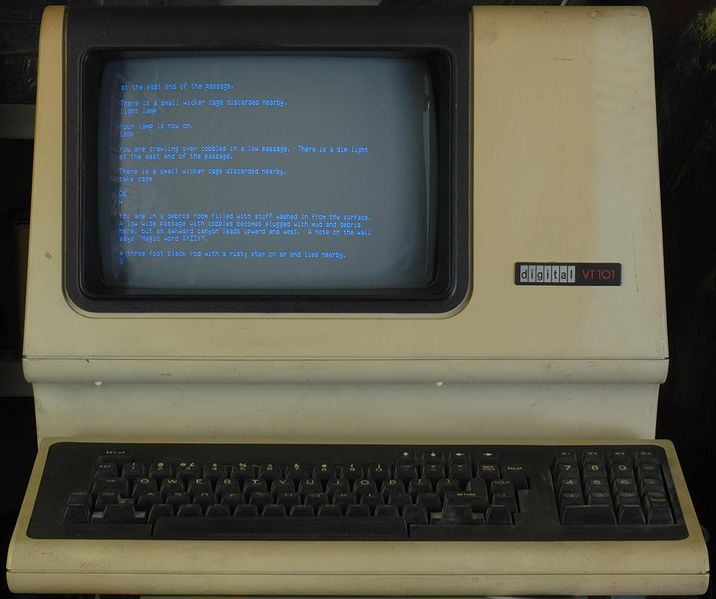

V minulosti bylo navrženo i implementováno poměrně mnoho technologií umožňujících komunikaci mezi počítačem na jedné straně a externími zařízeními na straně druhé. Některé technologie byly proprietární a objevily se například jen na jednom typu počítače, další technologie byly standardizovány a dočkaly se celosvětového rozšíření. Všechny technologie, které slouží pro připojení externích zařízení k počítačům, je možné rozdělit na základě několika vlastností, jež budou popsány v následujícím textu:

1. Externí sběrnice vs. port
2. Sériový vs. paralelní přenos dat
3. Jednosměrná vs. obousměrná komunikace
4. Způsob řízení sběrnice (u portu není vlastně co řídit)

Externí sběrnice vs. port

V praxi je od sebe většinou nutné odlišit sběrnice a porty. Mezi základní vlastnosti sběrnic patří fakt, že umožňují s počítačem propojit několik zařízení, přičemž řízení sběrnice (takzvanou arbitráž) obstarává buď jedno předem zvolené zařízení (používalo se pro ně označení master, a vzhledem k tomu, že je tento článek o historických počítačích, použiji historické jméno) nebo zařízení libovolné (master-select). Fyzická topologie externí sběrnice může být založena například na hvězdě/stromu (USB, ta má mimochodem pouze centrální řízení) nebo mohou být všechna zařízení připojena na společné vodiče (což je případ dnes popisované sběrnice SIO nebo například I²C).

Naproti tomu port slouží pro připojení pouze jednoho zařízení, které jednosměrně či obousměrně komunikuje s počítačem resp. s čipem, který v počítači ke komunikaci slouží. Typickým zástupcem portů, se kterým se ještě i dnes můžeme u některých počítačů setkat, je sériový port RS-232 (označován jako COM) a port paralelní (na osobních počítačích bývá resp. spíše býval označen jako LPT). I původní způsob připojení klávesnice u počítačů IBM PC přes konektor DIN i modernější (technicky však hůře navržený) konektor PS/2 je ve své podstatě založen na jednoúčelovém sériovém obousměrném portu.

Sériový vs. paralelní přenos dat

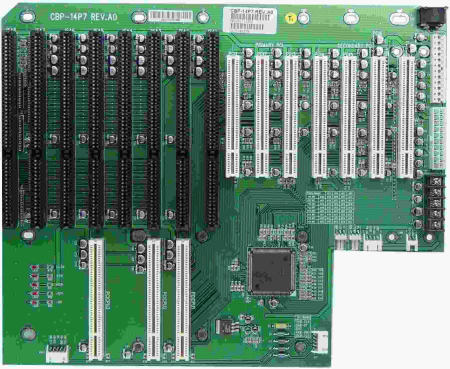

U externích sběrnic i portů se také rozlišuje, zda jsou data přenášena sériově či paralelně. Při sériovém přenosu dat jsou jednotlivé byty či delší bloky rozděleny na sekvence bitů, které jsou postupně přeneseny sériovým způsobem, tj. bit po bitu (pro přenos dat tímto způsobem teoreticky postačují pouze dva vodiče, popř. jeden vodič a společná zem). Naproti tomu u paralelního přenosu je použito větší množství vodičů pro přenos dat, další vodiče jsou použity k řídicím účelům. Například u výše zmíněného paralelního portu (LPT) se přenos provádí po celých bytech, tj. tento port obsahuje osm datových vodičů, které jsou doplněny o vodiče řídicí a signální.

Nejvíce datových vodičů bylo možné možné najít v některých verzích externího rozhraní SCSI, dnes se ovšem toto rozhraní pro připojení externích zařízení již příliš nepoužívá, protože je postupně nahrazováno sběrnicí USB či rozhraním FireWire (SCSI má i svoji interní podobu). Do nákladů, které je nutné vynaložit na implementaci externí sběrnice či portu, je nutné započítat cenu konektorů i vlastních vodičů, mechanickou odolnost atd. a proto je v této oblasti patrný příklon k sériovému způsobu přenosu dat – zmenšuje se počet vodičů (levnější kabely) a i konektory mohou být jednodušší a levnější.

Jednosměrná vs. obousměrná komunikace

Některé porty (u sběrnic se s touto vlastností v naprosté většině případů nesetkáme) také slouží pouze pro jednosměrný přenos dat. Například již dvakrát zmíněný původní paralelní port LPT byl původně určen pouze pro jednosměrný přenos dat z počítače do tiskárny. Zpět se přenášely po speciálních vodičích pouze stavové informace typu „tiskárna připravena“ či „došel papír“. Teprve pozdější rozšíření paralelního portu (technologie ECP a další) umožnily obousměrný přenos dat a posléze i přenos vyšší rychlostí, čehož bylo možné využít v programu LapLink, Norton Commander apod. pro propojení dvou počítačů v dobách před masivním rozšířením Ethernetu.

Prakticky všechna moderní zařízení vyžadují obousměrnou komunikaci, proto i externí sběrnice a porty bývají koncipovány pro přenos dat v obou směrech. I klávesnice, která je z hlediska operačního systému považována za typické vstupní (jednosměrné) zařízení, ve skutečnosti vyžaduje alespoň minimální obousměrnou komunikaci – počítač například může měnit rychlost automatického opakování stlačené klávesy, nebo je možné programově blikat světelnými diodami na klávesnici.

Způsob řízení sběrnice

Důležité je taktéž rozlišit způsob řízení sběrnice. V podstatě jsou možné dva způsoby řízení: řízení centrální, přičemž oním centrálním uzlem nejčastěji bývá počítač (přesněji řečeno řadič externí sběrnice umístěný v počítači, což je v případě Atari čip POKEY a PIA s dopomocí operačního systému) a řízení decentralizované, při kterém se jakékoli zařízení připojené na sběrnici může stát masterem, který provoz na sběrnici řídí.

U externích sběrnic se většinou můžeme setkat s centrálním řízením. Centrální řízení bývá v tomto případě vhodnější, protože externí zařízení nebývají konstruována tak, aby mohla komunikovat přímo sama mezi sebou, tudíž jsou všechny komunikace směrovány na centrální uzel představovaný počítačem. Naproti tomu je u některých počítačových architektur možné, aby interní zařízení spolu komunikovala přímo bez nutnosti jakýchkoli zásahů ze strany mikroprocesoru (to se však již pohybujeme ve zcela jiných cenových hladinách, než by bylo pro domácí osmibitové počítače vhodné).

Centrální řízení se také jednodušeji implementuje, protože není nutné navrhovat složitý přenosový protokol, řešit kolize více zařízení, které by chtěly sběrnici obsluhovat atd. Typickým příkladem externí sběrnice s centrálním řízením je USB. Zde je dokonce zařízení typu master vybaveno konektory odlišnými od zařízení typu slave. Tato sběrnice má fyzickou topologii hvězdy/stromu, přičemž uzlem stromu je vždy zařízení typu master, ostatní zařízení jsou typu slave. Na úrovni logické jsou všechna zařízení typu slave rovnocenná, i když mohou být zapojena v navzájem odlišných úrovních (patrech) stromové struktury. I u průmyslové sběrnice I²C je jedno zařízení typu master, na fyzické úrovni jsou však všechna zařízení (master i slave) připojena na společné vodiče.

SIO na osmibitových Atari z pohledu „teorie“ sběrnic a portů

SIO na osmibitových Atari můžeme charakterizovat následovně:

1. Jedná se o externí sběrnici, na kterou lze připojit více inteligentních zařízení a na konci „hloupý“ kazetový magnetofon. Zařízení jsou vybavena vždy dvěma SIO konektory, což umožňuje jejich propojení.
2. Je použit sériový přenos dat po jedné vstupní a jedné výstupní lince. Přenos je asynchronní, ale je doplněn o hodinové signály, takže se jedná o hybridní režim.
3. Přenos je střídavý obousměrný (teoreticky však plně obousměrný).
4. Sběrnice je řízena počítačem. Všechna ostatní zařízení jsou v režimu „poslouchání příkazů“. Tím, že vše řídí počítač, je vyřešená i arbitráž – žádné zařízení si nemůže vynutit o přístup na sběrnici.

Navíc, kromě nízkoúrovňového protokolu pro posílání bajtů (asynchronně), existuje i vysokoúrovňový protokol zajištující přenos příkazů i datových rámců do/z zvoleného zařízení. Výjimkou je „hloupý“ magnetofon, který příkazy ignoruje a je navíc řízen dalšími signály.

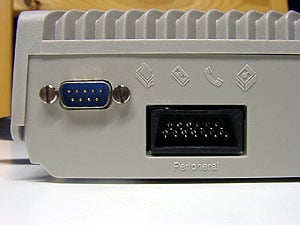

Konektor sériové sběrnice SIO

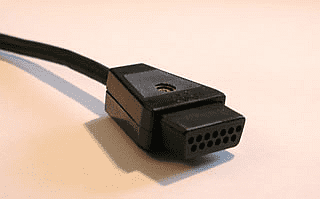

Pro sériovou sběrnici SIO byl navržen nový (proprietární) konektor se třinácti piny. Ty lze rozdělit do tří kategorií: napájení (a zem), sériový přenos (vstup, výstup, hodiny), řízení sběrnice a konečně několik pinů je určených pouze pro připojení kazetového magnetofonu. Všech třináct pinů SIO je vypsáno v následující tabulce:

Interní zapojení signálů je ukázáno na následujících dvou obrázcích. Na obrázku prvním vidíme zapojení čtyř pinů k čipu POKEY. Jedná se o hodinové signály a taktéž o vstup i výstup sériových dat:

Další piny jsou připojeny na čip PIA, kterému se budeme podrobněji věnovat v samostatném článku (jedná se o poslední „velký“ čip, který v počítačích Atari najdeme):

Přenosový protokol: asynchronní režim

U sběrnice SIO se typicky používá asynchronní přenos dat, při kterém jsou (stále nezbytné) synchronizační značky vkládány na začátek a konec většího celku bitů. V případě RS-232C atd. se může přenášet 5, 6, 7, nejčastěji však 8 bitů, tedy celý bajt. U SIO se naproti tomu přenáší vždy osm bitů – nelze tedy nastavit odlišnou hodnotu. K těmto osmi bitům se přidává start bit a stop bit. Jak takový „asynchronní“ přenos vypadá? Obě zařízení, tedy jak přijímací, tak i vysílací strana, se nejprve musí vhodným způsobem nakonfigurovat, aby přijímač věděl, jaká je přenosová rychlost (viz další kapitolu).

Datový vodič (tedy SEROUT nebo SERIN podle směru přenosu) se před vlastním přenosem nachází v klidovém stavu, což znamená vysokou úroveň napětí. Tato úroveň může trvat libovolně dlouhou dobu. Před začátkem odeslání osmi bitů je nejprve poslán takzvaný start bit, který má vždy nulovou hodnotu, tj. je zaručeno, že se klidový stav linky (vysoká úroveň) vždy změní. Na straně přijímacího zařízení se musí co nejpřesněji rozeznat změna stavu linky, tj. sestupná hrana, která reprezentuje začátek start bitu. Od této chvíle přijímací strana ví, že se přijme osm bitů s předem nastavenou bitovou rychlostí. Přijímací strana tedy vzorkuje stav linky a podle svých vlastních hodin rozeznává hodnoty jednotlivých bitů. Na konci přenášené sekvence následuje takzvaný stop bit. Ten má vždy hodnotu logické jedničky, což znamená vysokou úroveň napětí. Délka stop bitu je v případě SIO vždy rovna délce běžného bitu (u RS-232C to může být 1,5 bitu nebo i 2 bity).

Synchronizace na úrovni jednotlivých bitů je navíc realizována i signálem CLOCK OUT. Ten má vyšší úroveň (logickou jedničku) na začátku přenosu bitu, sestupná hrana nastává v půlce bitu. Zařízení tedy může snímání posílaného bitu synchronizovat se sestupnou hranou (takže přenos je sice asynchronní, ale vlastně i současně synchronní, alespoň v jednom směru).

Signály používané v SIO jsou kompatibilní s TTL (na rozdíl od RS-232C). Logická jednička je na výstupu ≥3,0 V, logická nula ≤0,4 V. Na vstupu se za logickou jedničku považuje úroveň ≥2,0 V a za logickou nulu ≤0,8 V (hodnoty mezi těmito limity můžou způsobit „překlopení“ na libovolnou hodnotu).

Volba přenosové rychlosti

Standardní přenosová rychlost SIO je specifikována na 19200 bitů za sekundu (a jedná se i o rychlost nastavenou operačním systémem při provádění I/O operací), ovšem tato rychlost je plně konfigurovatelná. Například některé disketové jednotky (popř. nověji čtečky SD karet) dokážou v „turbo“ režimu přenášet data rychlostí 72000 bitů za sekundu, popř. i vyšší (nejvyšší rychlost dosahuje zhruba 127000 bitů za sekundu). Na druhou stranu ovšem například standardní tiskárny takové vysoké rychlosti nepodporují, takže musí být odpojeny. Hodinový signál, od něhož se odvozuje přenosová rychlost, je řízen čipem POKEY, konkrétně zvukovými kanály (no proč je nevyužít – prostě se při tisku nebude přehrávat hudba).

Podívejme se nyní, jak je nastavena výše uvedená standardní rychlost 19200 bitů za sekundu. Nejdříve nastavíme POKEY takovým způsobem, že budou spojeny kanály 1+2 a 2+3 do dvojice 16bitových kanálů se 16bitovými děliči. A vstupní frekvence do těchto kanálů bude přímo hodinový signál CPU 1,77 nebo 1,79 MHz.

Dále vypočteme hodnotu děliče frekvence. Vstupní frekvence je rovna 17734470 Hz (pro PAL) a výpočet děliče vypadá takto:

N=f_cpu/(2*baudrate)-7

Po dosazení požadované rychlosti 19200:

N=17734470/(2*19200)-7=39

Hodnota děliče tedy bude rovna 39 (popř. 40 na NTSC).

Celé nastavení čipu POKEY tedy může vypadat takto (získáno z OS ROM):

LDA #$27        ; nastavení děliče
STA AUDF3       ; uložení pro kanál číslo 3

LDA #$00        ; dělení 1
STA AUDF4       ; uložení pro kanál číslo 4

LDA #$78        ; standard pro SIO: vstupem je f_CPU, spojení kanálů 1+2 a 3+4
STA AUDCTL      ; změna nastavení POKEY

LDA #$03        ; standardní nastavení SIO a klávesnice
STA SKCTL       ; změna nastavení POKEY

; nyní je možné zahájit přenos
LDA date
STA SEROUT      ; už vysíláme

N=f_cpu/(2*baudrate)-7
...
baudrate=f_cpu/(2*N+7)

Tedy například:

Přenosový protokol: vyšší úroveň

SIO ovšem neprovádí pouze „hloupý“ sériový přenos libovolných bloků dat. Protože se nejedná o port, ale o sběrnici, je nutné nějakým způsobem informovat připojená zařízení, jaká operace se bude provádět. K tomu slouží signál/pin command (je negovaný). Počítač zařízení ovládá tak, že jim pošle pět bajtů (nazývaných datový rámec), současně s nimi nastavuje právě signál command, takže všechna zařízení ví, že mají naslouchat a vybrané zařízení má vhodným způsobem zareagovat. Pokud je signál command aktivní (je v logické nule), vyšle počítač pět bajtů s následujícím obsahem:

Následně počítač čeká na odpověď vybraného zařízení. Odpověď se skládá ze dvou bajtů: vlastní odpovědi a kontrolního součtu. Odpověď může být $41 nebo $4E, což v ATASCII znamená znaky A (acknowledge) a N (negative). Po odpovědi A se příkaz provede (bude popsáno níže), při odpovědi N je přenos ukončen. Samotný blok (datový rámec) za odpovědí A může mít prakticky libovolnou délku a končí bajtem $43 nebo $45. Asi už sami tušíte význam. $43 v ATASCII znamená znak C (complete) a $45 znak E (error).

Tímto způsobem je vyřešena i arbitráž sběrnice. Všechna zařízení (kromě počítače) jsou totiž vždy v režimu slave a jen počítač „nařizuje“, jaké příkazy má které zařízení vykonat. Neexistuje zde tedy koncept aktivních zařízení, které by například mohla dát najevo „konečně mám připravena data, posílám“. To pochopitelně do jisté míry zpomaluje komunikaci, protože například příkaz čti sektor znamená, že všechna ostatní zařízení musí počkat na disketovou jednotku, až celý sektor načte a pošle. Totéž platí pro příkaz tiskni řádek apod.

ID zařízení

Zařízení, kterému je příkaz posílán, je identifikováno jedním bajtem. Identifikátor zařízení určuje i jeho typ, protože zařízení jsou rozdělena do skupin. Teoreticky (ovšem skutečně jen teoreticky) je možné k Atari připojit devět disketových jednotek, devět tiskáren, čtyři zařízení realizující sériový port RS-232C a na konec ještě připojit „hloupý“ kazetový magnetofon. Praxe bude odlišná – počítat můžeme s maximálně dvěma disketovými jednotkami, jednou tiskárnou a samozřejmě s kazetovým magnetofonem:

Posílané příkazy

Zajímavé bude zjistit, jaké příkazy vlastně může počítač zařízením poslat. ID příkazu je uloženo v jednom bajtu, takže se teoreticky rozeznává 256 možných příkazů. Dostupných je jich však méně – několik desítek. To ovšem neznamená, že by všechna zařízení musela rozpoznávat všechny příkazy (to ani není možné). Pouze zařízení, kterému je příkaz poslán, ho musí rozpoznat a reagovat na něj (klidně i odpovědí N – negative). Příkazy mohou mít parametry předávané v bajtech aux1 a aux2 (viz popis pětibajtového příkazového rámce). Podívejme se na některé základní příkazy i s jejich stručnými vysvětlivkami:

Řídicí a stavové registry čipu POKEY používané pro sériovou komunikaci

Samotný sériový přenos bajtů je řízen čipem POKEY ve spolupráci se subrutinami operačního systému (ty ovšem nejsou příliš rychlé, protože jsou založeny na reakci na přerušení). Pro sériovou komunikaci se používá pětice řídicích a stavových registrů tohoto čipu:

Ovšem jak při posílání, tak i při čtení dat po sériové lince jsou generována přerušení, takže se v praxi navíc pracuje i s dalšími dvěma registry čipu POKEY:

Stav sériového portu

Stav sériového portu, ale i dalších subsystémů čipu POKEY, lze zjistit přečtením stavového registru SKSTAT. Význam jednotlivých bitů tohoto registru je vypsán v tabulce:

Nejvyšší tři bity registru SKSTAT jsou určeny pro záznam chybových stavů, ať již při čtení dat přes SIO, tak i při čtení stavu klávesnice. Tyto bity je možné nastavit na výchozí hodnotu zápisem libovolného bajtu do řídicího registru SKREST, což lze typicky provést na začátku subrutiny pro přenos dat (přímý zápis do registru SKSTAT totiž není možný).

Nastavení režimu sériového portu

Nastavení režimu sériového portu (ale i dalších subsystémů čipu POKEY) se provádí zápisem bajtu do registru SKCTL. Zejména je možné nastavit takzvanou dvoutónovou modulaci použitou při práci s kazetovým magnetofonem, což je téma, kterému se budeme podrobněji věnovat příště. Samotné nastavení sériového portu spočívá v určení, jakým způsobem bude generovaný hodinový výstup a jak se bude číst hodinový vstup. To je ve skutečnosti zvláštní (možná až nadbytečné), protože SIO se typicky používá v jediném režimu – asynchronním s případnou „dopomocí“ zařízením existencí signálu Clock Out:

Pomocí bitů 7, 6 a 5 se určuje způsob generování hodinového signálu (označením kanál máme na mysli signál získaný děličem zvoleného zvukového kanálu):

Repositář s demonstračními příklady

Všechny demonstrační příklady, s nimiž jsme se v předchozích článcích i v článku dnešním seznámili a které jsou určeny pro překlad s využitím assembleru ca65, jsou dostupné, jak je zvykem, na GitHubu. V tabulce níže jsou uvedeny odkazy na jednotlivé zdrojové kódy příkladů psané v assembleru i „listingy“ vygenerované samotným assemblerem, ze kterých je patrné, jakým způsobem se jednotlivé příklady přeložily do výsledného XEX souboru:
