SIMD instrukce na 80×86: dokončení popisu MMX, instrukce 3DNow!

18. 2. 2025

Doba čtení: 67 minut

Líbí se vám článek?
Podpořte redakci

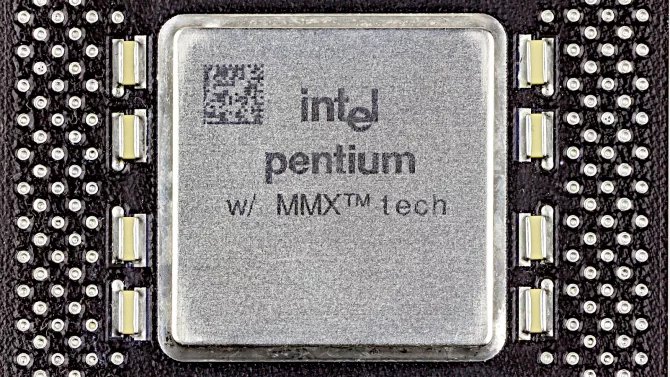

Intel microprocessor Pentium MMX 233 s architekturou P5 (P55C)

Dnes si popíšeme zbylé MMX instrukce a většinu instrukcí použijeme v příkladech. Také si popíšeme instrukční sadu 3DNow! společnosti AMD. Ta nebyla přímou konkurencí MMX, ale spíše první vlaštovkou vedoucí k SSE a AVX.

Obsah

1. Aritmetické a logické posuny prvků vektorů

2. První demonstrační příklad: logické posuny doleva

3. Druhý demonstrační příklad: logické posuny doprava

4. Třetí demonstrační příklad: aritmetické posuny doprava

5. Porovnání prvků vektorů

6. Čtvrtý demonstrační příklad: porovnání prvků na rovnost

7. Pátý demonstrační příklad: porovnání prvků na relaci „větší než“

8. Transformace mezi různými typy vektorů

9. Šestý demonstrační příklad: rozbalení bajtů z vektorů

10. Sedmý demonstrační příklad: rozbalení slov z vektorů

11. Osmý demonstrační příklad: rozbalení dvojslov z vektorů

12. Devátý demonstrační příklad: zabalení vektorů slov do vektoru bajtů

13. Desátý demonstrační příklad: řešení přetečení při zabalování vektorů

14. Instrukční sada MMX: shrnutí

15. Seznam všech popsaných instrukcí MMX

16. Instrukční sada 3DNow! aneb odpověď firmy AMD na instrukční sadu MMX

17. Datové typy instrukcí 3DNow!

18. Vektorové instrukce definované v rozšíření 3DNow!

19. Repositář s demonstračními příklady

20. Odkazy na Internetu

1. Aritmetické a logické posuny prvků vektorů

Na články [1] a [2] dnes navážeme. Popíšeme si zbytek instrukcí ze sady MMX a většinu instrukcí použijeme v demonstračních příkladech. Taktéž si – ovšem už bez příkladů – popíšeme instrukční sadu 3DNow! společnosti AMD. Tato sada nebyla přímou konkurencí MMX, ale spíše první vlaštovkou, která vedla k SSE a posléze i k rozšířením AVX.

Začneme popisem MMX instrukcí určených pro provádění aritmetických a logických posunů prvků vektorů. Tyto instrukce se od sebe pochopitelně odlišují typem posunu (doleva, doprava s doplněním nuly či doprava s kopií nejvyššího bitu) i tím, jak široké jsou prvky vektorů. Je možné použít 16bitová slova, 32bitová slova a 64bitová slova (nikoli jednotlivé bajty). Žádná z těchto instrukcí nemění příznakové bity:

#	Instrukce	Stručný popis instrukce
1	PSLLW	logický posun doleva vektorů s prvky typu 16bitové slovo
2	PSLLD	logický posun doleva vektorů s prvky typu 32bitové slovo
3	PSLLQ	logický posun doleva 64bitové hodnoty

4	PSRLW	logický posun doprava vektorů s prvky typu 16bitové slovo
5	PSRLD	logický posun doprava vektorů s prvky typu 32bitové slovo
6	PSRLQ	logický posun doprava 64bitové hodnoty

7	PSRAW	aritmetický posun doprava vektorů s prvky typu 16bitové slovo
8	PSRAD	aritmetický posun doprava vektorů s prvky typu 32bitové slovo

Poznámka: jedná se o zkratky odvozené z Parallel Shift Left/Right Logical/Arithmetic Word/Doubleword/Quadword.

2. První demonstrační příklad: logické posuny doleva

V dnešním prvním demonstračním příkladu je ukázáno použití MMX instrukcí, které provádí logické posuny doleva, což odpovídá násobení mocninou 2. Jak již víme, jedná se o instrukce nazvané PSLLW, PSLLD a PSLLQ. Všechny tři zmíněné instrukce použijeme pro posun prvků ve vektoru, který bude mít fyzicky totožný obsah (a lišit se tedy bude jen tím, jaký formát instrukce pro posuny zpracují):

mmx_val db 0, 1, 2, 0xff, 0x00, 0xff, 0xff, 0x00

Tento demonstrační příklad po svém překladu a spuštění nejprve vypíše obsah původního vektoru a posléze i výsledky všech tří typů logických posunů. Mezerami jsou naznačeny hranice mezi jednotlivými prvky vektorů; posun nikdy nepřesáhne přes hranice prvků. První hodnoty jsou vstupní, druhé pak zobrazují výsledky operace (ruční editace):

psllw:
před posunem: 00FF FF00 FF02 0100
po posunu:    01FE FE00 FE04 0200

pslld:
před posunem: 00FFFF00 FF020100
po posunu:    01FFFE00 FE040200

psllq:
před posunem: 00FFFF00FF020100
po posunu:    01FFFE01FE040200

Následuje výpis zdrojového kódu tohoto příkladu:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

psllw_message:
         db 0x0a, "psllw:", 0x0a
         psllw_message_length equ $ - psllw_message

pslld_message:
         db 0x0a, "pslld:", 0x0a
         pslld_message_length equ $ - pslld_message

psllq_message:
         db 0x0a, "psllq:", 0x0a
         psllq_message_length equ $ - psllq_message


mmx_val db 0, 1, 2, 0xff, 0x00, 0xff, 0xff, 0x00

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm2, mm1                ; zapamatovat si hodnotu pro další použití

        psllw mm1, 1                 ; logicky posun doleva o jeden bit
        print_string psllw_message, psllw_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm2                ; obnovit hodnotu registru mm1
        pslld mm1, 1                 ; logicky posun doleva o jeden bit
        print_string pslld_message, pslld_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm2                ; obnovit hodnotu registru mm1
        psllq mm1, 1                 ; logicky posun doleva o jeden bit
        print_string psllq_message, psllq_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

3. Druhý demonstrační příklad: logické posuny doprava

Druhá sada MMX instrukcí nazvaných PSRLW, PSRLD a PSRLQ taktéž provádí logické posuny, tentokrát však doprava, což odpovídá dělení mocninou 2. Do nejvyšších bitů prvků vektorů se v tomto případě dosadí nuly. Tyto instrukce si ukážeme na vektoru, který má nastaveny jen vybrané nejnižší bity jednotlivých bajtů:

mmx_val db 0, 1, 1, 1, 1, 0, 0, 0

Výsledky by měly vypadat následovně:

psrlw:
před posunem: 0000 0001 0101 0100
po posunu:    0000 0000 0080 0080

psrld:
před posunem: 00000001 01010100
po posunu:    00000000 00808080

psrlq:
před posunem: 0000000101010100
po posunu:    0000000080808080

Opět následuje úplný výpis zdrojového kódu tohoto demonstračního příkladu:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

psrlw_message:
         db 0x0a, "psrlw:", 0x0a
         psrlw_message_length equ $ - psrlw_message

psrld_message:
         db 0x0a, "psrld:", 0x0a
         psrld_message_length equ $ - psrld_message

psrlq_message:
         db 0x0a, "psrlq:", 0x0a
         psrlq_message_length equ $ - psrlq_message


mmx_val db 0, 1, 1, 1, 1, 0, 0, 0

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm2, mm1                ; zapamatovat si hodnotu pro další použití

        psrlw mm1, 1                 ; logicky posun doprava o jeden bit
        print_string psrlw_message, psrlw_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm2                ; obnovit hodnotu registru mm1
        psrld mm1, 1                 ; logicky posun doprava o jeden bit
        print_string psrld_message, psrld_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm2                ; obnovit hodnotu registru mm1
        psrlq mm1, 1                 ; logicky posun doprava o jeden bit
        print_string psrlq_message, psrlq_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

4. Třetí demonstrační příklad: aritmetické posuny doprava

A konečně se podívejme na praktické použití instrukcí PSRAW a PSRAD, které provádí aritmetický posun doprava. To znamená, že původní nejvyšší bit je zachován (jeho hodnota je zkopírována do nového nejvyššího bitu). To opět odpovídá dělení mocninou 2, ovšem pro hodnoty se znaménkem. Tento příklad je kratší, protože v MMX nemáme k dispozici funkci pro posun 64bitové hodnoty (ta byla přidána později).

Výsledky vypsané tímto demonstračním příkladem (po nepatrné ruční editaci):

psraw:
před posunem: FF01 0000 FF01 0000
po posunu:    FF80 0000 FF80 0000

psrad:
před posunem: FF010000 FF010000
po posunu:    FF808000 FF808000

Opět se podívejme na jeho úplný zdrojový kód:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

psraw_message:
         db 0x0a, "psraw:", 0x0a
         psraw_message_length equ $ - psraw_message

psrad_message:
         db 0x0a, "psrad:", 0x0a
         psrad_message_length equ $ - psrad_message


mmx_val db 0, 0, 1, 0xff, 0, 0, 1, 0xff

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm2, mm1                ; zapamatovat si hodnotu pro další použití

        psraw mm1, 1                 ; aritmeticky posun doprava o jeden bit
        print_string psraw_message, psraw_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm2                ; obnovit hodnotu registru mm1
        psrad mm1, 1                 ; aritmeticky posun doprava o jeden bit
        print_string psrad_message, psrad_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

5. Porovnání prvků vektorů

V instrukční sadě MMX nalezneme i šestici instrukcí určených pro porovnání prvků dvou vektorů. Porovnávat lze prvky typu bajt, slovo a dvojslovo, a to na relace „je rovno“ a „je větší než“. Testy na ostatní relace získáme snadno negací či spojením (AND/OR) dvou porovnání. Výsledkem porovnání je nový vektor, který obsahuje v daném místě (například sedmý prvek) buď samé nulové bity (relace naplatí) nebo naopak jedničkové bity (relace platí):

#	Instrukce	Stručný popis instrukce
1	PCMPEQB	porovnání vektorů s prvky typu 8bitové slovo na relaci „je rovno“
2	PCMPEQW	porovnání vektorů s prvky typu 16bitové slovo na relaci „je rovno“
3	PCMPEQD	porovnání vektorů s prvky typu 32bitové slovo na relaci „je rovno“

4	PCMPGTB	porovnání vektorů s prvky typu 8bitové slovo na relaci „větší než“
5	PCMPGTW	porovnání vektorů s prvky typu 16bitové slovo na relaci „větší než“
6	PCMPGTD	porovnání vektorů s prvky typu 32bitové slovo na relaci „větší než“

6. Čtvrtý demonstrační příklad: porovnání prvků na rovnost

V dnešním čtvrtém demonstračním příkladu je realizováno porovnání prvků dvou vektorů na rovnost. Vektory (resp. přesněji řečeno dvojice registrů MMX) je porovnávána postupně po bajtech, 16bitových slovech a 32bitových slovech. Výsledkem jsou hodnoty obsahující jedničkové bity u shodných prvků a nulové bity u prvků, které se od sebe liší. Podívejme se na výsledky porovnání:

pcmpeqb:
první vektor: 03 02 01 00 03 02 01 00
druhý vektor: 09 02 09 00 09 02 01 00
porovnání:    00 FF 00 FF 00 FF FF FF

pcmpeqw:
první vektor: 0302 0100 0302 0100
druhý vektor: 0902 0900 0902 0100
porovnání:    0000 0000 0000 FFFF

pcmpeqd:
první vektor: 03020100 03020100
druhý vektor: 09020900 09020100
porovnání:    00000000 00000000

Výše uvedené výsledky byly spočteny a vypsány tímto příkladem:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

pcmpeqb_message:
         db 0x0a, "pcmpeqb:", 0x0a
         pcmpeqb_message_length equ $ - pcmpeqb_message

pcmpeqw_message:
         db 0x0a, "pcmpeqw:", 0x0a
         pcmpeqw_message_length equ $ - pcmpeqw_message

pcmpeqd_message:
         db 0x0a, "pcmpeqd:", 0x0a
         pcmpeqd_message_length equ $ - pcmpeqd_message


mmx_val_1 db 0, 1, 2, 3, 0, 1, 2, 3
mmx_val_2 db 0, 1, 2, 9, 0, 9, 2, 9

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val_1
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        mov ebx, mmx_val_2
        movq mm2, [ebx]              ; nacteni druhe hodnoty do registru MM2
        print_mmx_reg_as_hex mm2     ; tisk hodnoty registru MM2

        movq mm3, mm1                ; zapamatovat si hodnotu pro další použití
        movq mm4, mm2                ; zapamatovat si hodnotu pro další použití

        pcmpeqb mm1, mm2             ; porovnani prvku vektoru na rovnost
        print_string pcmpeqb_message, pcmpeqb_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm3                ; obnovit hodnotu registru mm1
        movq mm2, mm4                ; obnovit hodnotu registru mm2
        pcmpeqw mm1, mm2             ; porovnani prvku vektoru na rovnost
        print_string pcmpeqw_message, pcmpeqw_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm3                ; obnovit hodnotu registru mm1
        movq mm2, mm4                ; obnovit hodnotu registru mm2
        pcmpeqd mm1, mm2             ; porovnani prvku vektoru na rovnost
        print_string pcmpeqd_message, pcmpeqd_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

7. Pátý demonstrační příklad: porovnání prvků na relaci „větší než“

Prozatím jsme si ukázali způsob porovnání prvků vektorů na relaci „je rovno“. Druhá sada MMX instrukcí dokáže provést porovnání na relaci „větší než“ (a zbylé čtyři možnosti získáme negacemi a operacemi AND/OR, které již známe). Podívejme se tedy na výsledky získané porovnáním dvojice vektorů instrukcemi PCMPGTB, PCMPGTW a PCMPGTD:

pcmpgtb:
první vektor: 03 02 01 00 03 02 01 00
druhý vektor: 00 03 00 01 00 03 02 01
porovnání:    FF 00 FF 00 FF 00 00 00

pcmpgtw:
první vektor: 0302 0100 030 20100
druhý vektor: 0003 0001 000 30201
porovnání:    FFFF FFFF FFF F0000

pcmpgtd:
první vektor: 03020100 03020100
druhý vektor: 00030001 00030201
porovnání:    FFFFFFFF FFFFFFFF

Tyto výsledky byly získány s využitím následujícího demonstračního příkladu:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

pcmpgtb_message:
         db 0x0a, "pcmpgtb:", 0x0a
         pcmpgtb_message_length equ $ - pcmpgtb_message

pcmpgtw_message:
         db 0x0a, "pcmpgtw:", 0x0a
         pcmpgtw_message_length equ $ - pcmpgtw_message

pcmpgtd_message:
         db 0x0a, "pcmpgtd:", 0x0a
         pcmpgtd_message_length equ $ - pcmpgtd_message


mmx_val_1 db 0, 1, 2, 3, 0, 1, 2, 3
mmx_val_2 db 1, 2, 3, 0, 1, 0, 3, 0

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val_1
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        mov ebx, mmx_val_2
        movq mm2, [ebx]              ; nacteni druhe hodnoty do registru MM2
        print_mmx_reg_as_hex mm2     ; tisk hodnoty registru MM2

        movq mm3, mm1                ; zapamatovat si hodnotu pro další použití
        movq mm4, mm2                ; zapamatovat si hodnotu pro další použití

        pcmpgtb mm1, mm2             ; porovnani prvku vektoru na rovnost
        print_string pcmpgtb_message, pcmpgtb_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm3                ; obnovit hodnotu registru mm1
        movq mm2, mm4                ; obnovit hodnotu registru mm2
        pcmpgtw mm1, mm2             ; porovnani prvku vektoru na rovnost
        print_string pcmpgtw_message, pcmpgtw_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm3                ; obnovit hodnotu registru mm1
        movq mm2, mm4                ; obnovit hodnotu registru mm2
        pcmpgtd mm1, mm2             ; porovnani prvku vektoru na rovnost
        print_string pcmpgtd_message, pcmpgtd_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

8. Transformace mezi různými typy vektorů

V instrukční sadě MMX nalezneme i devět instrukcí, které slouží pro „zabalení“ či naopak „rozbalení“ prvků vektorů. Ty se používají například tehdy, pokud se zpracovávají multimediální data s rozdílným způsobem proložení hodnot v datovém toku (streamu).

Operace zabalení pracují tak, že na vstupu jsou dva vektory s prvky určité velikosti (16bitů, 32bitů) a tyto prvky jsou zkonvertovány do bajtů, popř. 16bitových slov. Těchto nových prvků je sice dvojnásobné množství (na vstupu jsou dva vektory), ale s poloviční bitovou šířkou, takže se všechny vejdou do cílového vektoru. Při snižování počtu bitů (tedy rozsahu) se používá aritmetika se saturací, a to buď se znaménkovou saturací (hodnoty –128 až 127, pro 16bitový rozsah pak –32768 až 32767) nebo se saturací bez znaménka (hodnoty 0 až 255, pro 16bitový rozsah pak 0 až 65535).

Naopak operace rozbalení mají na vstupu dvojici vektorů s prvky šířky 8 bitů, 16 bitů nebo 32 bitů. Polovina těchto prvků (vyšší či nižší) je spojena s prvky z druhého vektoru na prvky s vyšší bitovou šířkou (16 bitů, 32 bitů či 64 bitů), tedy tak, jakoby jeden z vektorů obsahovat vyšší bity prvků a druhý naopak prvky nižší (alternativně se na tyto operace můžeme dívat jako na proložení dvou vektorů – interleave). Podrobnosti si ukážeme na demonstračních příkladech, z nichž bude funkce těchto instrukcí patrná.

#	Instrukce	Stručný popis instrukce
1	PACKSSWB	„zabalení“ slov do bajtů se saturací (se znaménkem)
2	PACKUSWB	„zabalení“ slov do bajtů se saturací (bez znaménka)
3	PACKSSDW	„zabalení“ dvojslov do slov se saturací (se znaménkem)
4	PUNPCKLBW	„rozbalení“ nižších bajtů do slov
5	PUNPCKHBW	„rozbalení“ vyšších bajtů do slov
6	PUNPCKLWD	„rozbalení“ nižších slov do dvojslov
7	PUNPCKHWD	„rozbalení“ vyšších slov do dvojslov
8	PUNPCKLDQ	„rozbalení“ nižších dvojslov do dvojice 64bitových skalárů
9	PUNPCKHDQ	„rozbalení“ vyšších dvojslov do dvojice 64bitových skalárů

9. Šestý demonstrační příklad: rozbalení bajtů z vektorů

Podívejme se nejprve na instrukci PUNPCKLBW, která zpracovává vektory bajtů. Z každého vektoru získá spodní čtyři bajty a ty následně proloží do výsledného vektoru:

77 66 55 44 33 22 11 00
FF EE DD CC BB AA 99 88

.. .. .. .. 33 22 11 00
.. .. .. .. BB AA 99 88

punpcklbw:
BB 33 AA 22 99 11 88 00

Instrukce PUNPCKHBW pracuje podobným způsobem, ale používá vyšší bajty, nikoli bajty nižší:

77 66 55 44 33 22 11 00
FF EE DD CC BB AA 99 88

77 66 55 44 .. .. .. ..
FF EE DD CC .. .. .. ..

punpckhbw:
FF 77 EE 66 DD 55 CC 44

Tyto výsledky byly získány následujícím demonstračním příkladem:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

punpcklbw_message:
         db 0x0a, "punpcklbw:", 0x0a
         punpcklbw_message_length equ $ - punpcklbw_message

punpckhbw_message:
         db 0x0a, "punpckhbw:", 0x0a
         punpckhbw_message_length equ $ - punpckhbw_message



mmx_val_1 db 0x00, 0x11, 0x22, 0x33, 0x44, 0x55, 0x66, 0x77
mmx_val_2 db 0x88, 0x99, 0xaa, 0xbb, 0xcc, 0xdd, 0xee, 0xff

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val_1
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        mov ebx, mmx_val_2
        movq mm2, [ebx]              ; nacteni druhe hodnoty do registru MM2
        print_mmx_reg_as_hex mm2     ; tisk hodnoty registru MM2

        movq mm3, mm1                ; zapamatovat si hodnotu pro další použití
        movq mm4, mm2                ; zapamatovat si hodnotu pro další použití

        punpcklbw mm1, mm2           ; zkombinovani obsahu dvou vektoru
        print_string punpcklbw_message, punpcklbw_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm3                ; obnovit hodnotu registru mm1
        movq mm2, mm4                ; obnovit hodnotu registru mm2
        punpckhbw mm1, mm2           ; zkombinovani obsahu dvou vektoru
        print_string punpckhbw_message, punpckhbw_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

10. Sedmý demonstrační příklad: rozbalení slov z vektorů

Instrukce PUNPCKLWD a PUNPCKHWD pracují podobně, jako výše ukázané instrukce PUNPCKLBW a PUNPCKHBW, ovšem namísto vektorů bajtů pracují s vektory 16bitových slov. Ukažme si nejdříve výsledné efekty obou instrukcí:

3333 2222 1111 0000
7777 6666 5555 4444

.... .... 1111 0000
.... .... 5555 4444

punpcklwd:
5555 1111 4444 0000

3333 2222 1111 0000
7777 6666 5555 4444

3333 2222 .... ....
7777 6666 .... ....

punpckhwd:
7777 3333 6666 2222

Tyto výsledky byly získány následujícím demonstračním příkladem:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

punpcklwd_message:
         db 0x0a, "punpcklwd:", 0x0a
         punpcklwd_message_length equ $ - punpcklwd_message

punpckhwd_message:
         db 0x0a, "punpckhwd:", 0x0a
         punpckhwd_message_length equ $ - punpckhwd_message



mmx_val_1 dw 0x0000, 0x1111, 0x2222, 0x3333
mmx_val_2 dw 0x4444, 0x5555, 0x6666, 0x7777

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val_1
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        mov ebx, mmx_val_2
        movq mm2, [ebx]              ; nacteni druhe hodnoty do registru MM2
        print_mmx_reg_as_hex mm2     ; tisk hodnoty registru MM2

        movq mm3, mm1                ; zapamatovat si hodnotu pro další použití
        movq mm4, mm2                ; zapamatovat si hodnotu pro další použití

        punpcklwd mm1, mm2           ; zkombinovani obsahu dvou vektoru
        print_string punpcklwd_message, punpcklwd_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm3                ; obnovit hodnotu registru mm1
        movq mm2, mm4                ; obnovit hodnotu registru mm2
        punpckhwd mm1, mm2           ; zkombinovani obsahu dvou vektoru
        print_string punpckhwd_message, punpckhwd_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

11. Osmý demonstrační příklad: rozbalení dvojslov z vektorů

A konečně si ukažme použití dvojice instrukcí PUNPCKLDQ a PUNPCKHDQ. Tyto instrukce kombinují prvky typu dvojslovo (32 bitů) z dvojice vektorů a vytvoří jedinou 64bitovou skalární hodnotu. První z těchto instrukcí zpracovává spodní dvojslova vektorů, druhá pak horní dvojslova:

11111111 00000000
33333333 22222222

punpckldq:
22222222 00000000

punpckhdq:
33333333 11111111

A opět si ukažme, jak vypadá zdrojový kód příkladu, který tyto hodnoty spočetl a vypsal:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

punpckldq_message:
         db 0x0a, "punpckldq:", 0x0a
         punpckldq_message_length equ $ - punpckldq_message

punpckhdq_message:
         db 0x0a, "punpckhdq:", 0x0a
         punpckhdq_message_length equ $ - punpckhdq_message



mmx_val_1 dd 0x00000000, 0x11111111
mmx_val_2 dd 0x22222222, 0x33333333

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val_1
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        mov ebx, mmx_val_2
        movq mm2, [ebx]              ; nacteni druhe hodnoty do registru MM2
        print_mmx_reg_as_hex mm2     ; tisk hodnoty registru MM2

        movq mm3, mm1                ; zapamatovat si hodnotu pro další použití
        movq mm4, mm2                ; zapamatovat si hodnotu pro další použití

        punpckldq mm1, mm2           ; zkombinovani obsahu dvou vektoru
        print_string punpckldq_message, punpckldq_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        movq mm1, mm3                ; obnovit hodnotu registru mm1
        movq mm2, mm4                ; obnovit hodnotu registru mm2
        punpckhdq mm1, mm2           ; zkombinovani obsahu dvou vektoru
        print_string punpckhdq_message, punpckhdq_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

12. Devátý demonstrační příklad: zabalení vektorů slov do vektoru bajtů

V dnešním předposledním demonstračním příkladu je ukázána instrukce PACKSSWB, která z dvojice vektorů obsahujících 16bitová slova vytvoří jediný vektor s osmibitovými prvky. Budeme přitom konvertovat prvky, které jsou sice uloženy v šestnácti bitech, ale jejich hodnoty nepřesáhnou 127 a tudíž nebude docházet k saturaci. Oba vstupní vektory i vypočtený výstupní vektor vypadají následovně:

0033 0022 0011 0000
0077 0066 0055 0044

packsswb:
77 66 55 44 33 22 11 00

Tento výpočet byl proveden následujícím příkladem:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

packswb_message:
         db 0x0a, "packsswb:", 0x0a
         packswb_message_length equ $ - packswb_message




mmx_val_1 dw 0x00, 0x11, 0x22, 0x33
mmx_val_2 dw 0x44, 0x55, 0x66, 0x77

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val_1
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        mov ebx, mmx_val_2
        movq mm2, [ebx]              ; nacteni druhe hodnoty do registru MM2
        print_mmx_reg_as_hex mm2     ; tisk hodnoty registru MM2

        packsswb mm1, mm2            ; zkombinovani obsahu dvou vektoru
        print_string packswb_message, packswb_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

13. Desátý demonstrační příklad: řešení přetečení při zabalování vektorů

Zajímavé bude zjistit, jak se totožná instrukce PACKSSWB bude chovat ve chvíli, kdy vstupní vektory obsahují hodnoty větší než 127. V takovém případě by se totiž měla projevit saturace – vyšší či nižší hodnoty nikdy nepřesáhnou rozsah –128 až 127 (127 odpovídá 0×7F). To si snadno ověříme:

0300 0200 0100 0000
0700 0600 0500 0400

packsswb:
7F 7F 7F 7F 7F 7F 7F 00

Zdrojový kód dnešního posledního demonstračního příkladu vypadá následovně:

[bits 32]

%include "linux_macros.asm"

;-----------------------------------------------------------------------------
section .data

hex_message:
         times 8 db '?'
         db ' '
         hex_message_length equ $ - hex_message

packswb_message:
         db 0x0a, "packsswb:", 0x0a
         packswb_message_length equ $ - packswb_message




mmx_val_1 dw 0x0000, 0x0100, 0x0200, 0x0300
mmx_val_2 dw 0x0400, 0x0500, 0x0600, 0x0700

;-----------------------------------------------------------------------------
section .bss
mmx_tmp resb 8


;-----------------------------------------------------------------------------
section .text
        global _start                ; tento symbol ma byt dostupny i linkeru

_start:
        emms                         ; inicializace MMX
        mov ebx, mmx_val_1
        movq mm1, [ebx]              ; nacteni prvni hodnoty do registru MM1
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        mov ebx, mmx_val_2
        movq mm2, [ebx]              ; nacteni druhe hodnoty do registru MM2
        print_mmx_reg_as_hex mm2     ; tisk hodnoty registru MM2

        packsswb mm1, mm2            ; zkombinovani obsahu dvou vektoru
        print_string packswb_message, packswb_message_length
        print_mmx_reg_as_hex mm1     ; tisk hodnoty registru MM1

        exit                         ; ukonceni procesu


%include "hex2string.asm"

14. Instrukční sada MMX: shrnutí

V tomto seriálu jsme si popsali a ukázali prakticky všechny instrukce MMX. Tato instrukční sada znamenala v době svého uvedení poměrně zásadní vylepšení celé platformy 80×86, a to zejména v multimediální oblasti (zvuky, grafika, video), popř. v oblasti zpracování signálů (softwarové modemy, o nichž se diskutovalo pod předchozími články). Zavedení MMX navíc nevyžadovalo zásadní zásahy do operačních systémů ani aplikací, protože se vlastně znovupoužily registry matematického koprocesoru. A navíc dokázala jednotka MMX pracovat z velké části nezávisle na hlavním CPU – a to dokonce do takové míry, že MMX instrukce nedokázaly pracovat ani s pracovními registry CPU, ale ani s příznakovým registrem (což některé operace naopak komplikovalo).

S postupným nasazováním platformy 80×86 do oblastí, v nichž se dříve používaly (grafické) pracovní stanice, ovšem znamenalo i potřebu urychlení operací s hodnotami uloženými v systému plovoucí řádové čárky. Zde MMX nebyla vůbec užitečná; spíše naopak, protože koexistence výpočtů s MMX a FPU vyžadovala přepínání a inicializace obou subsystémů. Částečné řešení přinesla teprve instrukční sada 3DNow!, o níž se krátce zmíníme níže. Ovšem zásadně se situace změnila s příchodem technologie SSE (Streaming SIMD Extensions), které se budeme věnovat příště. Právě tato technologie totiž rozšířila šířky vektorových registrů na 128 bitů, doplnila chybějící celočíselné instrukce a zavedla operace pro provádění operací s hodnotami typu single (jednoduchá přesnost). Právě technologií SSE (prozatím bez uvedení rozlišující verze) se budeme zabývat v navazujícím článku.

Poznámka: připomeňme si, že MMX i SSE znamená zavedení SIMD operací, což je forma paralelismu, který se do značné míry odlišuje od souběžného či paralelního provádění výpočtů ve více vláknech. To, která forma paralelismu se použije, záleží na řešeném problému a do značné míry i na možnostech vývojáře (znalosti, dostupný čas na řešení).

15. Seznam všech popsaných instrukcí MMX

Všechny popsané MMX instrukce jsou shrnuty v následující tabulce:

#	Instrukce	Stručný popis instrukce
1	EMMS	inicializace subsystému MMX
2	MOVQ	přesun 64bitového vektoru z paměti do registru MMX či naopak

3	PADDB	součet dvou osmiprvkových vektorů, každý prvek má šířku osmi bitů
4	PADDW	součet dvou čtyřprvkových vektorů, každý prvek má šířku šestnácti bitů
5	PADDD	součet dvou dvouprvkových vektorů, každý prvek má šířku 32 bitů
6	PADDQ	součet dvou 64bitových celých čísel
7	PADDSB	součet dvou osmiprvkových vektorů se saturací, každý prvek má šířku osmi bitů se znaménkem
8	PADDUSB	součet dvou osmiprvkových vektorů se saturací, každý prvek má šířku osmi bitů bez znaménka
9	PADDSW	součet dvou čtyřprvkových vektorů se saturací, každý prvek má šířku šestnácti bitů se znaménkem
10	PADDUSW	součet dvou čtyřprvkových vektorů se saturací, každý prvek má šířku šestnácti bitů bez znaménka

11	PSUBB	rozdíl dvou osmiprvkových vektorů, každý prvek má šířku osmi bitů
12	PSUBW	rozdíl dvou čtyřprvkových vektorů, každý prvek má šířku šestnácti bitů
13	PSUBD	rozdíl dvou dvouprvkových vektorů, každý prvek má šířku 32 bitů
14	PSUBSB	rozdíl dvou osmiprvkových vektorů se saturací, každý prvek má šířku osmi bitů se znaménkem
15	PSUBUSB	rozdíl dvou osmiprvkových vektorů se saturací, každý prvek má šířku osmi bitů bez znaménka
16	PSUBSW	rozdíl dvou čtyřprvkových vektorů se saturací, každý prvek má šířku šestnácti bitů se znaménkem
17	PSUBUSW	rozdíl dvou čtyřprvkových vektorů se saturací, každý prvek má šířku šestnácti bitů bez znaménka

18	PMULLW	součin dvou čtyřprvkových vektorů, každý prvek má šířku šestnácti bitů, uloží se spodních 16 bitů výsledků
19	PMULHW	součin dvou čtyřprvkových vektorů, každý prvek má šířku šestnácti bitů, uloží se horních 16 bitů výsledků
20	PMADDWD	kombinace součinu prvků vektorů se součtem mezivýsledků

21	PAND	logická operace AND s 64bitovými hodnotami
22	POR	logická operace OR s 64bitovými hodnotami
23	PXOR	logická operace XOR s 64bitovými hodnotami
24	PANDN	logická operace AND NOT s 64bitovými hodnotami

25	PSLLW	logický posun doleva vektorů s prvky typu 16bitové slovo
26	PSLLD	logický posun doleva vektorů s prvky typu 32bitové slovo
27	PSLLQ	logický posun doleva 64bitové hodnoty
28	PSRLW	logický posun doprava vektorů s prvky typu 16bitové slovo
29	PSRLD	logický posun doprava vektorů s prvky typu 32bitové slovo
30	PSRLQ	logický posun doprava 64bitové hodnoty
31	PSRAW	aritmetický posun doprava vektorů s prvky typu 16bitové slovo
32	PSRAD	aritmetický posun doprava vektorů s prvky typu 32bitové slovo

33	PCMPEQB	porovnání vektorů s prvky typu 8bitové slovo na relaci „je rovno“
34	PCMPEQW	porovnání vektorů s prvky typu 16bitové slovo na relaci „je rovno“
35	PCMPEQD	porovnání vektorů s prvky typu 32bitové slovo na relaci „je rovno“
36	PCMPGTB	porovnání vektorů s prvky typu 8bitové slovo na relaci „větší než“
37	PCMPGTW	porovnání vektorů s prvky typu 16bitové slovo na relaci „větší než“
38	PCMPGTD	porovnání vektorů s prvky typu 32bitové slovo na relaci „větší než“

39	PACKSSWB	„zabalení“ slov do bajtů se saturací (se znaménkem)
40	PACKUSWB	„zabalení“ slov do bajtů se saturací (bez znaménka)
41	PACKSSDW	„zabalení“ dvojslov do slov se saturací (se znaménkem)
42	PUNPCKLBW	„rozbalení“ nižších bajtů do slov
43	PUNPCKHBW	„rozbalení“ vyšších bajtů do slov
44	PUNPCKLWD	„rozbalení“ nižších slov do dvojslov
45	PUNPCKHWD	„rozbalení“ vyšších slov do dvojslov
46	PUNPCKLDQ	„rozbalení“ nižších dvojslov do dvojice 64bitových skalárů
47	PUNPCKHDQ	„rozbalení“ vyšších dvojslov do dvojice 64bitových skalárů

16. Instrukční sada 3DNow! aneb odpověď firmy AMD na instrukční sadu MMX

Rozšíření instrukční sady procesorů z rodiny x86 o instrukce MMX bylo v době jejího uvedení poměrně razantní – jednalo se v podstatě o největší změnu této architektury od vzniku procesoru 80386, tj. od zavedení virtuálního režimu, 32bitových registrů a plnohodnotných operací s 32 bitovými hodnotami. Z hlediska společnosti Intel se samozřejmě jednalo o nemalou konkurenční výhodu získanou nad firmami AMD, Cyrix či IDT, zejména poté, co se podpora MMX operací zařadila do některých programových produktů (například do zásuvných modulů Photoshopu, ale například i do přehrávačů MP3, ovladačů SW modemů atd.). Ovšem tehdejší druhý největší výrobce čipů x86 – společnost AMD – o necelé dva roky později představila vlastní rozšíření instrukční sady, které bylo označeno poměrně nabubřelým názvem 3DNow! (včetně onoho vykřičníku na konci). Toto rozšíření instrukční sady bylo poprvé implementováno v mikroprocesoru AMD K6–2 a později též v AMD K6–3 a Athlon.

Obrázek 1: Mikroprocesor AMD K6–2 implementující mj. i instrukční sadu 3DNow!

Inženýři z firmy AMD použili a současně i rozšířili instrukční sadu MMX o několik nových celočíselných instrukcí, ovšem hlavní konkurenční výhodou (a to poměrně podstatnou) byly nové instrukce pro práci s čísly reprezentovanými 32bitovými hodnotami s plovoucí řádovou čárkou. Kromě toho bylo do instrukční sady 3DNow! přidáno několik operací sloužících pro přečtení bloku dat do vyrovnávací paměti (cache). U některých typů procesorů (Athlon) bylo navíc možné určit, zda je blok dat načtených do vyrovnávací paměti určený pro čtení nebo i pro zápis (pokud se jednalo o blok určený pro zápis, byl mu nastaven atribut modified).

Obrázek 2: Další pohled na mikroprocesor AMD K6–2 s implementací instrukční sady 3DNow!.

Poznámka: 3DNow! tak můžeme považovat za první krok k rozšířením SSE a AVX.

17. Datové typy instrukcí 3DNow!

Již v předchozí kapitole jsme se zmínili o tom, že instrukční sada 3DNow! byla vlastně v první řadě rozšířením instrukční sady MMX. To mj. znamená, že byly podporovány všechny datové typy MMX, tj. osmiprvkové vektory s osmibitovými hodnotami, čtyřprvkové vektory se 16bitovými hodnotami, dvouprvkové vektory s 32bitovými hodnotami a konečně i 64bitové skalární hodnoty.

Navíc však bylo možné – a do jisté míry přelomové – do 64bitových registrů MMX uložit dvojici 32bitových čísel s plovoucí řádovou čárkou odpovídající formátu single precision definovaném v normě IEEE 754. Zavedení tohoto nového typu dvouprvkového vektoru s sebou přinášelo dvě výhody: mnohé FP operace se mohly provádět paralelně (součet prvků vektorů atd.) a navíc bylo velmi snadné kombinovat původní celočíselné MMX operace s operacemi nad reálnými čísly. To nebylo u původní implementace MMX snadné, protože se muselo provádět přepínání mezi činností matematického koprocesoru a jednotkou MMX.

Obrázek 3: Mikroprocesor Intel Atom sice implementuje instrukční sadu MMX, ale nikoli 3Dnow!, což je ovšem kompenzováno podporou SSE a SSE2.

V případě instrukční sady 3DNow! se toto přepínání provádět nemuselo (pokud tedy nebylo nutné pracovat s hodnotami s dvojitou či rozšířenou přesností, tj. s datovými typy double a extended), navíc měli programátoři k dispozici konverzní instrukce PI2FD a PF2ID pro převod celočíselných 32bitových hodnot na hodnoty s plovoucí řádovou čárkou (se zaokrouhlením) a naopak. Mimochodem: pro přepnutí kontextu mezi FPU operacemi a MMX/3DNow! operacemi bylo možné použít instrukci FEMMS pro rychlé přepnutí kontextu. Tato operace je rychlejší, než původní instrukce EMMS ze sady MMX (tu jsme použili), ovšem po přepnutí je obsah pracovních registrů nedefinovaný (což většinou nevadí).

Obrázek 4: Uložení dvou 32bitových čísel s plovoucí řádovou čárkou v 64bitovém registru.
(Zdroj: 3Dnow! Technology Manual, AMD Inc.)

18. Vektorové instrukce definované v rozšíření 3DNow!

Všechny vektorové instrukce provádějící operace s 32bitovými numerickými hodnotami s plovoucí řádovou čárkou, které jsou implementovány v instrukční sadě 3DNow!, jsou vypsány v následující tabulce:

#	Instrukce	Popis
1	PI2FD	převod 32bitových celočíselných hodnot na FP hodnoty
2	PF2ID	převod 32bitových FP hodnot na celočíselné hodnoty
3	PFCMPGE	porovnání na relaci „větší nebo rovno“
4	PFCMPGT	porovnání na relaci „větší než“
5	PFCMPEQ	porovnání na relaci „rovnost“
6	PFACC	součet obou prvků zdrojového registru i obou prvků cílového registru
7	PFADD	součet dvou dvouprvkových vektorů
8	PFSUB	rozdíl dvou dvouprvkových vektorů
9	PFSUBR	rozdíl dvou dvouprvkových vektorů s prohozením operandů
10	PFMIN	výpočet minima (vždy mezi příslušnými prvky vektorů)
11	PFMAX	výpočet maxima (vždy mezi příslušnými prvky vektorů)
12	PFMUL	součin dvou dvouprvkových vektorů
13	PFRCP	výpočet aproximace převrácené hodnoty
14	PFRSQRT	výpočet aproximace druhé odmocniny
15	PFRCPIT1	první krok přesného výpočtu převrácené hodnoty
16	PFRSQIT1	první krok přesného výpočtu druhé odmocniny
17	PFRCPIT2	další krok výpočtu převrácené hodnoty či druhé odmocniny

Obrázek 5: Formát 32bitových čísel s plovoucí řádovou čárkou podporovaný instrukcemi 3Dnow!)
(Zdroj: 3Dnow! Technology Manual, AMD Inc.)

Při provádění porovnání prvků dvou vektorů, tj. při provádění instrukcí PFCMPGE, PFCMPGT a PFCMPEQ, je výsledkem této operace nový dvouprvkový vektor obsahující pouze hodnoty 0×0000_0000 a 0×FFFF_FFFF. U porovnávání se navíc nerozlišuje kladná a záporná nula.

Pravděpodobně nejzajímavější je poslední pětice instrukcí PFRCP, PFRSQRT, PFRCPIT1, PFRSQIT1 a PFRCPIT2. Instrukce PFRCP slouží k rychlému výpočtu převrácené hodnoty, ovšem pouze s přesností na 14 bitů. Pokud tato přesnost není dostatečná (pro mnoho účelů však stačí), musí být použita následující sekvence:

PFRCP      ; první přiblížení k výsledku s přesností 14 bitů
PFCPIT1    ; první krok přesného výpočtu převrácené hodnoty
PFRCPIT2   ; druhý krok přesného výpočtu převrácené hodnoty

Důležité je, že první přiblížení se k výsledku je provedeno velmi rychle, konkrétně pouze ve dvou taktech, protože se využívá tabulky výsledků umístěné v paměti ROM. Teprve další dvojice instrukcí využívá pomalejší iterační výpočet. Podobný princip platí i pro rychlý vs. přesný výpočet druhé odmocniny (a opět – mnohdy nám postačuje jen první přiblížení, nikoli přesný výsledek).

Obrázek 6: Subrutina pro operaci dělení s 24 bitovou přesností implementovanou pomocí instrukcí 3Dnow!.
(Zdroj: 3Dnow! Technology Manual, AMD Inc.)

19. Repositář s demonstračními příklady

Demonstrační příklady napsané v assembleru, které jsou určené pro překlad s využitím assembleru NASM, byly uloženy do Git repositáře, který je dostupný na adrese https://github.com/tisnik/8bit-fame. Jednotlivé demonstrační příklady si můžete v případě potřeby stáhnout i jednotlivě bez nutnosti klonovat celý (dnes již poměrně rozsáhlý) repositář:

#	Příklad	Stručný popis	Adresa
1	hello.asm	program typu „Hello world“ naprogramovaný v assembleru pro systém DOS	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hello.asm
2	hello_shorter.asm	kratší varianta výskoku z procesu zpět do DOSu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hello_shorter.asm
3	hello_wait.asm	čekání na stisk klávesy	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hello_wait.asm
4	hello_macros.asm	realizace jednotlivých částí programu makrem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hello_macros.asm

5	gfx₄_putpixel.asm	vykreslení pixelu v grafickém režimu 4	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_putpixel.asm
6	gfx₆_putpixel.asm	vykreslení pixelu v grafickém režimu 6	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel.asm
7	gfx₄_line.asm	vykreslení úsečky v grafickém režimu 4	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_line.asm
8	gfx₆_line.asm	vykreslení úsečky v grafickém režimu 6	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_line.asm

9	gfx₆_fill₁.asm	vyplnění obrazovky v grafickém režimu, základní varianta	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_fill₁.asm
10	gfx₆_fill₂.asm	vyplnění obrazovky v grafickém režimu, varianta s instrukcí LOOP	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_fill₂.asm
11	gfx₆_fill₃.asm	vyplnění obrazovky instrukcí REP STOSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_fill₃.asm
12	gfx₆_fill₄.asm	vyplnění obrazovky, synchronizace vykreslování s paprskem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_fill₄.asm

13	gfx₄_image₁.asm	vykreslení rastrového obrázku získaného z binárních dat, základní varianta	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₁.asm
14	gfx₄_image₂.asm	varianta vykreslení rastrového obrázku s využitím instrukce REP MOVSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₂.asm
15	gfx₄_image₃.asm	varianta vykreslení rastrového obrázku s využitím instrukce REP MOVSW	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₃.asm
16	gfx₄_image₄.asm	korektní vykreslení všech sudých řádků bitmapy	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₄.asm
17	gfx₄_image₅.asm	korektní vykreslení všech sudých i lichých řádků bitmapy	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₅.asm

18	gfx₄_image₆.asm	nastavení barvové palety před vykreslením obrázku	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₆.asm
19	gfx₄_image₇.asm	nastavení barvové palety před vykreslením obrázku, snížená intenzita barev	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₇.asm
20	gfx₄_image₈.asm	postupná změna barvy pozadí	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₄_image₈.asm

21	gfx₆_putpixel₁.asm	vykreslení pixelu, základní varianta se 16bitovým násobením	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₁.asm
22	gfx₆_putpixel₂.asm	vykreslení pixelu, varianta s osmibitovým násobením	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₂.asm
23	gfx₆_putpixel₃.asm	vykreslení pixelu, varianta bez násobení	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₃.asm
24	gfx₆_putpixel₄.asm	vykreslení pixelu přes obrázek, nekorektní chování (přepis obrázku)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₄.asm
25	gfx₆_putpixel₅.asm	vykreslení pixelu přes obrázek, korektní varianta pro bílé pixely	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/gfx₆_putpixel₅.asm

26	cga_text_mode₁.asm	standardní textový režim s rozlišením 40×25 znaků	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode₁.asm
27	cga_text_mode₃.asm	standardní textový režim s rozlišením 80×25 znaků	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode₃.asm
28	cga_text_mode_intensity.asm	změna významu nejvyššího bitu atributového bajtu: vyšší intenzita namísto blikání	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode_intensity.asm
29	cga_text_mode_cursor.asm	změna tvaru textového kurzoru	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode_cursor.asm
30	cga_text_gfx₁.asm	zobrazení „rastrové mřížky“: pseudografický režim 160×25 pixelů (interně textový režim)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_gfx₁.asm
31	cga_text_mode_char_height.asm	změna výšky znaků	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_mode_char_height.asm
32	cga_text_160×100.asm	grafický režim 160×100 se šestnácti barvami (interně upravený textový režim)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/cga_text_160×100.asm

33	hercules_text_mode₁.asm	využití standardního textového režimu společně s kartou Hercules	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_text_mode₁.asm
34	hercules_text_mode₂.asm	zákaz blikání v textových režimech	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_text_mode₂.asm
35	hercules_turn_off.asm	vypnutí generování video signálu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_turn_off.asm
36	hercules_gfx_mode₁.asm	přepnutí karty Hercules do grafického režimu (základní varianta)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_gfx_mode₁.asm
37	hercules_gfx_mode₂.asm	přepnutí karty Hercules do grafického režimu (vylepšená varianta)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_gfx_mode₂.asm
38	hercules_putpixel.asm	subrutina pro vykreslení jediného pixelu na kartě Hercules	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/hercules_putpixel.asm

39	ega_text_mode_80×25.asm	standardní textový režim 80×25 znaků na kartě EGA	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_text_mode_80×25.asm
40	ega_text_mode_80×43.asm	zobrazení 43 textových řádků na kartě EGA	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_text_mode_80×43.asm
41	ega_gfx_mode_320×200.asm	přepnutí do grafického režimu 320×200 pixelů se šestnácti barvami	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_gfx_mode_320×200.asm
42	ega_gfx_mode_640×200.asm	přepnutí do grafického režimu 640×200 pixelů se šestnácti barvami	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_gfx_mode_640×200.asm
43	ega_gfx_mode_640×350.asm	přepnutí do grafického režimu 640×350 pixelů se čtyřmi nebo šestnácti barvami	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_gfx_mode_640×350.asm
44	ega_gfx_mode_bitplanes₁.asm	ovládání zápisu do bitových rovin v planárních grafických režimech (základní způsob)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_gfx_mode_bitplanes₁.asm
45	ega_gfx_mode_bitplanes₂.asm	ovládání zápisu do bitových rovin v planárních grafických režimech (rychlejší způsob)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_gfx_mode_bitplanes₂.asm

46	ega_320×200_putpixel.asm	vykreslení pixelu v grafickém režimu 320×200 pixelů se šestnácti barvami	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_320×200_putpixel.asm
47	ega_640×350_putpixel.asm	vykreslení pixelu v grafickém režimu 640×350 pixelů se šestnácti barvami	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_640×350_putpixel.asm

48	ega_standard_font.asm	použití standardního fontu grafické karty EGA	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_standard_font.asm
49	ega_custom_font.asm	načtení vlastního fontu s jeho zobrazením	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_custom_font.asm

50	ega_palette₁.asm	změna barvové palety (všech 16 barev) v grafickém režimu 320×200 se šestnácti barvami	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_palette₁.asm
51	ega_palette₂.asm	změna barvové palety (všech 16 barev) v grafickém režimu 640×350 se šestnácti barvami	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_palette₂.asm
52	ega_palette₃.asm	změna všech barev v barvové paletě s využitím programové smyčky	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_palette₃.asm
53	ega_palette₄.asm	změna všech barev, včetně barvy okraje, v barvové paletě voláním funkce BIOSu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ega_palette₄.asm

54	vga_text_mode_80×25.asm	standardní textový režim 80×25 znaků na kartě VGA	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_text_mode_80×25.asm
55	vga_text_mode_80×50.asm	zobrazení 50 a taktéž 28 textových řádků na kartě VGA	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_text_mode_80×50.asm
56	vga_text_mode_intensity₁.asm	změna chování atributového bitu pro blikání (nebezpečná varianta změny registrů)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_text_mode_intensity₁.asm
57	vga_text_mode_intensity₂.asm	změna chování atributového bitu pro blikání (bezpečnější varianta změny registrů)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_text_mode_intensity₂.asm
58	vga_text_mode_9th_column.asm	modifikace způsobu zobrazení devátého sloupce ve znakových režimech (720 pixelů na řádku)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_text_mode_9th_column.asm
59	vga_text_mode_cursor_shape.asm	změna tvaru textového kurzoru na grafické kartě VGA	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_text_mode_cursor_shape.asm
60	vga_text_mode_custom_font.asm	načtení vlastního fontu s jeho zobrazením	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_text_mode_custom_font.asm

61	vga_gfx_mode_640×480.asm	přepnutí do grafického režimu 640×480 pixelů se šestnácti barvami, vykreslení vzorků	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_640×480.asm
62	vga_gfx_mode_320×200.asm	přepnutí do grafického režimu 320×200 pixelů s 256 barvami, vykreslení vzorků	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_320×200.asm
63	vga_gfx_mode_palette.asm	změna všech barev v barvové paletě grafické karty VGA	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_palette.asm
64	vga_gfx_mode_dac₁.asm	využití DAC (neočekávané výsledky)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_dac₁.asm
65	vga_gfx_mode_dac₂.asm	využití DAC (očekávané výsledky)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_dac₂.asm

66	vga_640×480_putpixel.asm	realizace algoritmu pro vykreslení pixelu v grafickém režimu 640×480 pixelů se šestnácti barvami	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_640×480_putpixel.asm
67	vga_320×200_putpixel₁.asm	realizace algoritmu pro vykreslení pixelu v grafickém režimu 320×200 s 256 barvami (základní varianta)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_putpixel₁.asm
68	vga_320×200_putpixel₂.asm	realizace algoritmu pro vykreslení pixelu v grafickém režimu 320×200 s 256 barvami (rychlejší varianta)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_putpixel₂.asm

69	vga_gfx_mode_dac₃.asm	přímé využití DAC v grafickém režimu 13h	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_dac₃.asm

70	vga_gfx_mode_unchained_step₁.asm	zobrazení barevných pruhů v režimu 13h	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_unchained_step₁.asm
71	vga_gfx_mode_unchained_step₂.asm	vypnutí zřetězení bitových rovin a změna způsobu adresování pixelů	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_unchained_step₂.asm
72	vga_gfx_mode_unchained_step₃.asm	vykreslení barevných pruhů do vybraných bitových rovin	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_unchained_step₃.asm

73	vga_gfx_mode_320×400.asm	nestandardní grafický režim s rozlišením 320×400 pixelů a 256 barvami	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_gfx_mode_320×400.asm
74	vga_320×200_image.asm	zobrazení rastrového obrázku ve standardním grafickém režimu 320×200 pixelů	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_image.asm
75	vga_320×200_unchained_image₁.asm	zobrazení rastrového obrázku v režimu s nezřetězenými rovinami (nekorektní řešení)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_unchained_image₁.asm
76	vga_320×200_unchained_image₂.asm	zobrazení rastrového obrázku v režimu s nezřetězenými rovinami (korektní řešení)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_unchained_image₂.asm
77	vga_320×400_unchained_image.asm	zobrazení rastrového obrázku v nestandardním režimu 320×400 pixelů	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×400_unchained_image.asm

78	vga_vertical_scroll₁.asm	vertikální scrolling na kartě VGA v režimu s rozlišením 320×200 pixelů	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_vertical_scroll₁.asm
79	vga_vertical_scroll₂.asm	vertikální scrolling na kartě VGA v režimu s rozlišením 320×400 pixelů	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_vertical_scroll₂.asm
80	vga_split_screen₁.asm	režim split-screen a scrolling, nefunční varianta	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_split_screen₁.asm
81	vga_split_screen₂.asm	režim split-screen a scrolling, plně funkční varianta	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_split_screen₂.asm
82	vga_horizontal_scroll₁.asm	horizontální scrolling bez rozšíření počtu pixelů na virtuálním řádku	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_horizontal_scroll₁.asm
83	vga_horizontal_scroll₂.asm	horizontální scrolling s rozšířením počtu pixelů na virtuálním řádku	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_horizontal_scroll₂.asm
84	vga_horizontal_scroll₃.asm	jemný horizontální scrolling s rozšířením počtu pixelů na virtuálním řádku	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_horizontal_scroll₃.asm

85	vga_320×240_image.asm	nastavení grafického režimu Mode-X, načtení a vykreslení obrázku, scrolling	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×240_image.asm

86	io.asm	knihovna maker pro I/O operace	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/io.asm
87	vga_lib.asm	knihovna maker a podprogramů pro programování karty VGA	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_lib.asm
88	vga_320×240_lib.asm	nastavení grafického režimu Mode-X, tentokrát knihovními funkcemi	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×240_lib.asm

89	vga_bitblt₁.asm	první (naivní) implementace operace BitBLT	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_bitblt₁.asm
90	vga_bitblt₂.asm	operace BitBLT s výběrem bitových rovin pro zápis	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_bitblt₂.asm
91	vga_bitblt₃.asm	operace BitBLT s výběrem bitových rovin pro čtení i zápis	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_bitblt₃.asm
92	vga_bitblt₄.asm	korektní BitBLT pro 16barevný režim, realizace makry	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_bitblt₄.asm
93	vga_bitblt₅.asm	korektní BitBLT pro 16barevný režim, realizace podprogramem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_bitblt₅.asm

94	vga_bitblt_rotate.asm	zápisový režim s rotací bajtu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_bitblt_rotate.asm
95	vga_bitblt_fast.asm	rychlá korektní 32bitová operace typu BitBLT	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_bitblt_fast.asm
96	vga_320×400_bitblt₁.asm	přenos obrázku v režimu 320×400 operací BitBLT (neúplná varianta)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×400_bitblt₁.asm
97	vga_320×400_bitblt₂.asm	přenos obrázku v režimu 320×400 operací BitBLT (úplná varianta)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×400_bitblt₂.asm
98	vga_write_modes₁.asm	volitelné zápisové režimy grafické karty VGA, zápis bez úpravy latche	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_write_modes₁.asm
99	vga_write_modes₂.asm	volitelné zápisové režimy grafické karty VGA, zápis s modifikací latche	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_write_modes₂.asm
100	vga_write_modes₃.asm	volitelné zápisové režimy grafické karty VGA, cílená modifikace latche vzorkem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_write_modes₃.asm

101	instruction_jump.asm	použití instrukce JMP	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_jump.asm
102	instruction_jnz.asm	použití instrukce JNZ pro realizaci programové smyčky	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_jnz.asm
103	instruction_jz_jmp.asm	použití instrukcí JZ a JMP pro realizaci programové smyčky	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_jz_jmp.asm
104	instruction_loop.asm	použití instrukce LOOP pro realizaci programové smyčky	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_loop.asm

105	instruction_template.asm	šablona všech následujících demonstračních příkladů	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_template.asm
106	instruction_print_hex.asm	tisk osmibitové hexadecimální hodnoty	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_print_hex.asm
107	instruction_xlat.asm	využití instrukce XLAT pro získání tisknutelné hexadecimální cifry	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_xlat.asm

108	instruction_daa.asm	operace součtu s využitím binární i BCD aritmetiky	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_daa.asm
109	instruction_daa_sub.asm	instrukce DAA po provedení operace rozdílu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_daa_sub.asm
110	instruction_das.asm	instrukce DAS po provedení operace rozdílu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_das.asm
111	instruction_aaa.asm	korekce výsledku na jedinou BCD cifru operací AAA	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_aaa.asm
112	instruction_mul.asm	ukázka výpočtu součinu dvou osmibitových hodnot	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_mul.asm
113	instruction_aam.asm	BCD korekce po výpočtu součinu instrukcí AAM	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_aam.asm

114	instruction_stosb.asm	blokový zápis dat instrukcí STOSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_stosb.asm
115	instruction_rep_stosb.asm	opakované provádění instrukce STOSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_rep_stosb.asm
116	instruction_lodsb.asm	čtení dat instrukcí LODSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_lodsb.asm
117	instruction_movsb.asm	přenos jednoho bajtu instrukcí MOVSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_movsb.asm
118	instruction_rep_movsb.asm	blokový přenos po bajtech instrukcí MOVSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_rep_movsb.asm
119	instruction_rep_scas.asm	vyhledávání v řetězci instrukcí SCAS	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_rep_scas.asm

120	vga_320×200_image_0B.asm	výsledek blokového přenosu ve chvíli, kdy je CX=0	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_image_0B.asm
121	vga_320×200_image_64kB.asm	výsledek blokového přenosu ve chvíli, kdy je CX=0×ffff	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_image_64kB.asm
122	vga_320×200_image_movsb.asm	blokový přenos v rámci obrazové paměti instrukcí REP MOVSB	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_image_movsb.asm
123	vga_320×200_image_movsw.asm	blokový přenos v rámci obrazové paměti instrukcí REP MOVSW	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_image_movsw.asm
124	vga_320×200_image_movsd.asm	blokový přenos v rámci obrazové paměti instrukcí REP MOVSD	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_image_movsd.asm
125	vga_320×200_image_movsb_forward.asm	blokový přenos překrývajících se bloků paměti (zvyšující se adresy)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_image_movsb_forward.asm
126	vga_320×200_image_movsb_backward₁.asm	blokový přenos překrývajících se bloků paměti (snižující se adresy, nekorektní nastavení)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_image_movsb_backward₁.asm
127	vga_320×200_image_movsb_backward₂.asm	blokový přenos překrývajících se bloků paměti (snižující se adresy, korektní nastavení)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_image_movsb_backward₂.asm

128	sound_bell.asm	přehrání zvuku pomocí tisku ASCII znaku BELL	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_bell.asm
129	sound_beep.asm	přehrání zvuku o zadané frekvenci na PC Speakeru	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_beep.asm
130	sound_play_pitch.asm	přehrání zvuku o zadané frekvenci na PC Speakeru, použití maker	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_play_pitch.asm

131	sound_opl2_basic.asm	přehrání komorního A na OPL2	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl2_basic.asm
132	sound_opl2_table.asm	přehrání komorního A na OPL2, použití tabulky s hodnotami registrů	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl2_table.asm

133	sound_opl2_table₂.asm	přepis tabulky s obsahy registrů pro přehrání komorního A	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl2_table₂.asm
134	sound_key_on.asm	přímé ovládání bitu KEY ON mezerníkem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_key_on.asm
135	sound_adsr.asm	nastavení obálky pro tón přehrávaný prvním kanálem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_adsr.asm
136	sound_modulation.asm	řízení frekvence modulátoru klávesami 1 a 0	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_modulation.asm

137	keyboard_basic.asm	přímá práce s klávesnicí IBM PC	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/keyboard_basic.asm

138	sound_stereo_opl2.asm	stereo zvuk v konfiguraci DualOPL2	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_stereo_opl2.asm
139	sound_opl2_multichannel.asm	vícekanálový zvuk na OPL2 (klávesy), delší varianta	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl2_multichannel.asm
140	sound_opl2_multichannel₂.asm	vícekanálový zvuk na OPL2 (klávesy), kratší varianta	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl2_multichannel₂.asm
141	sound_opl3_stereo₁.asm	stereo výstup na OPL3 (v kompatibilním režimu)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl3_stereo₁.asm
142	sound_opl3_stereo₂.asm	stereo výstup na OPL3 (v režimu OPL3)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl3_stereo₂.asm
143	sound_opl3_multichannel.asm	vícekanálový zvuk na OPL3 (klávesy)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl3_multichannel.asm

144	sound_opl3_waveform₁.asm	interaktivní modifikace tvaru vlny u prvního operátoru	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl3_waveform₁.asm
145	sound_opl3_waveform₂.asm	oprava chyby: povolení režimu kompatibilního s OPL3	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl3_waveform₂.asm
146	sound_opl3_waveform₃.asm	vliv tvaru vln na zvukový kanál s FM syntézou	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl3_waveform₃.asm
147	sound_opl3_waveform₄.asm	modifikace tvaru vlny nosné vlny i modulátoru	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl3_waveform₄.asm
148	sound_opl3_4operators₁.asm	výběr AM/FM režimu ve čtyřoperátorovém nastavení	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl3_4operators₁.asm
149	sound_opl3_4operators₂.asm	výběr AM/FM režimu ve čtyřoperátorovém nastavení	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/sound_opl3_4operators₂.asm

150	timer_basic.asm	základní obsluha přerušení od časovače/čítače	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/timer_basic.asm
151	timer_restore.asm	obnovení původní obsluhy přerušení při ukončování aplikace	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/timer_restore.asm
152	timer_restore_better_structure.asm	refaktoring předchozího demonstračního příkladu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/timer_restore_better_structure.asm
153	timer_faster_clock.asm	zrychlení čítače na 100 přerušení za sekundu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/timer_faster_clock.asm

154	instruction_push_imm.asm	instrukce PUSH s konstantou	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_push_imm.asm
155	instruction_imul_imm.asm	instrukce IMUL s konstantou	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_imul_imm.asm
156	instruction_into₁.asm	instrukce INTO s obsluhou přerušení	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_into₁.asm
157	instruction_into₂.asm	instrukce INTO s obsluhou přerušení	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_into₂.asm
158	instruction_bound₁.asm	instrukce BOUND s obsluhou přerušení (nekorektní řešení)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_bound₁.asm
159	instruction_bound₂.asm	instrukce BOUND s obsluhou přerušení (korektní řešení)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_bound₂.asm
160	vga_320×200_putpixel₂₈₆.asm	instrukce bitového posunu s konstantou větší než 1	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_putpixel₂₈₆.asm
161	instruction_push_pop.asm	instrukce PUSH a POP se všemi pracovními registry	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_push_pop.asm

162	instruction_push_pop_B.asm	instrukce s novými segmentovými registry	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_push_pop_B.asm
163	instruction_near_jz_jmp.asm	blízké skoky	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_near_jz_jmp.asm
164	instruction_bsf.asm	nová instrukce BSF	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_bsf.asm
165	instruction_bsr.asm	nová instrukce BSR	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_bsr.asm
166	instruction_add_32bit.asm	32bitový součet	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_add_32bit.asm
167	instruction_inc_32bit.asm	32bitová instrukce INC v šestnáctibitovém režimu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_inc_32bit.asm
168	instruction_inc_32bit_B.asm	32bitová instrukce INC v 32bitovém režimu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/instruction_inc_32bit_B.asm

169	ems_status.asm	zjištění stavu (emulace) paměti EMS	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ems_status.asm
170	ems_total_mem.asm	získání celkové kapacity paměti EMS v blocích	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ems_total_mem.asm
171	ems_free_mem.asm	získání volné kapacity paměti EMS v blocích	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/ems_free_mem.asm
172	xms_free_mem.asm	získání volné kapacity paměti XMS v blocích	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/xms_free_mem.asm

173	vga_320×200_short_address₁.asm	blokový přenos provedený v rámci prostoru segmentu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_short_address₁.asm
174	vga_320×200_short_address₂.asm	rozepsaný blokový přenos provedený v rámci prostoru segmentu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_short_address₂.asm
175	vga_320×200_short_address₃.asm	přenos nelze provést přes hranici offsetu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_short_address₃.asm
176	vga_320×200_short_address₄.asm	přenos nelze provést přes hranici offsetu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_short_address₄.asm
177	vga_320×200_long_address₁.asm	32bitový blokový přenos	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_long_address₁.asm
178	vga_320×200_long_address₂.asm	rozepsaný 32bitový blokový přenos provedený v rámci prostoru segmentu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_long_address₂.asm
179	vga_320×200_long_address₃.asm	přístup do obrazové paměti přes segment 0×0000 a 32bitový offset	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_long_address₃.asm
180	vga_320×200_long_address₄.asm	otestování, jak lze přenášet data s využitím 32bitového offsetu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/vga_320×200_long_address₄.asm

181	print_msw.asm	přečtení a zobrazení obsahu speciálního registru MSW	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/print_msw.asm
182	print_cr0.asm	přečtení a zobrazení obsahu speciálního registru CR0	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/print_cr0.asm
183	prot_mode₂₈₆.asm	přechod do chráněného režimu na čipech Intel 80286	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/prot_mode₂₈₆.asm
184	prot_mode₃₈₆.asm	přechod do chráněného režimu na čipech Intel 80386	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/prot_mode₃₈₆.asm
185	prot_mode_back_to_real_mode₂₈₆.asm	přechod mezi reálným režimem a chráněným režimem i zpět na čipech Intel 80286	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/prot_mode_back_to_real_mode₂₈₆.asm
186	prot_mode_back_to_real_mode₃₈₆.asm	přechod mezi reálným režimem a chráněným režimem i zpět na čipech Intel 80386	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/prot_mode_back_to_real_mode₃₈₆.asm
187	prot_mode_check.asm	test, zda se mikroprocesor již nachází v chráněném režimu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/prot_mode_check.asm
188	unreal_mode.asm	nastavení nereálného režimu (platné pro Intel 80386)	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/unreal_mode.asm

189	float32_constants.asm	vytištění základních FP konstant typu single	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/float32_constants.asm
190	float64_constants.asm	vytištění základních FP konstant typu double	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/float64_constants.asm
191	fpu_arithmetic.asm	základní aritmetické operace prováděné matematickým koprocesorem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_arithmetic.asm
192	fpu_divide_by_zero.asm	dělení nulou matematickým koprocesorem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_divide_by_zero.asm
193	fpu_divide_by_neg_zero.asm	dělení záporné hodnoty nulou matematickým koprocesorem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_divide_by_neg_zero.asm
194	fpu_divide_by_neg_zero₂.asm	dělení hodnoty zápornou nulou matematickým koprocesorem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_divide_by_neg_zero₂.asm
195	fpu_divide_zero_by_zero.asm	výpočet 0/0 matematickým koprocesorem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_divide_zero_by_zero.asm

196	io.asm	pomocná makra pro komunikaci s DOSem a BIOSem	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/io.asm
197	print.asm	pomocná makra pro tisk FPU hodnot typu single a double v hexadecimálním tvaru	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/print.asm

198	fpu_divide.asm	operace podílu	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_divide.asm
199	fpu_divide_r.asm	operace podílu s prohozenými operandy	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_divide_r.asm
200	fpu_sqrt.asm	výpočet druhé odmocniny	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_sqrt.asm
201	fpu_sqrt_neg_value.asm	výpočet druhé odmocniny ze záporné hodnoty	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_sqrt_neg_value.asm
202	fpu_check.asm	detekce typu matematického koprocesoru	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_check.asm
203	fpu_compare.asm	porovnání dvou hodnot s vyhodnocením výsledku	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_compare.asm
204	fpu_status_word.asm	tisk obsahu stavového slova koprocesoru	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_status_word.asm
205	fpu_status_word_stack.asm	tisk obsahu stavového slova koprocesoru	https://github.com/tisnik/8bit-fame/blob/master/pc-dos/fpu_status_word_stack.asm

206	Makefile		https://github.com/tisnik/8bit-fame/blob/master/pc-linux/Makefile
207	hex2string.asm	subrutina pro převod 32bitové hexadecimální hodnoty na řetězec	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/hex2string.asm
208	linux_macros.asm	pomocná makra pro tvorbu aplikací psaných v assembleru pro Linux	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/linux_macros.asm
209	mmx_init.asm	inicializace subsystému MMX	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_init.asm
210	mmx_paddb₁.asm	zavolání MMX instrukce pro součet vektorů bajtů (bez přetečení)	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_paddb₁.asm
211	mmx_paddb₂.asm	zavolání MMX instrukce pro součet vektorů bajtů (s přetečením)	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_paddb₂.asm
212	mmx_paddusb.asm	zavolání MMX instrukce pro součet vektorů bajtů se saturací	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_paddusb.asm
213	mmx_paddw.asm	zavolání MMX instrukce pro součet vektorů šestnáctibitových slov	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_paddw.asm
214	mmx_paddd.asm	zavolání MMX instrukce pro součet vektorů 32bitových slov	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_paddd.asm
215	mmx_paddq.asm	zavolání MMX instrukce pro součet 64bitových slov	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_paddq.asm
216	mmx_paddx.asm	porovnání operací součtu pro vektory s prvky různých typů	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_paddx.asm
217	mmx_support.asm	zjištění, zda je MMX podporována	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_support.asm

218	mmx_paddx_saturation.asm	součet osmiprvkových a čtyřprvkových vektorů se saturací	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_paddx_saturation.asm
219	mmx_psubx.asm	rozdíl vektorů s různým počtem a šířkou prvků	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_psubx.asm
220	mmx_pmullw₁.asm	součin vektorů prvek po prvku se získáním spodních 16 bitů výsledků (varianta bez přetečení)	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_pmullw₁.asm
221	mmx_pmullw₂.asm	součin vektorů prvek po prvku se získáním spodních 16 bitů výsledků (varianta s přetečením)	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_pmullw₂.asm
222	mmx_pmulhw.asm	součin vektorů prvek po prvku se získáním horních 16 bitů výsledků (varianta s přetečením)	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_pmulhw.asm
223	mmx_pmaddwd.asm	součin vektorů prvek po prvku, součet mezivýsledků	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_pmaddwd.asm
224	mmx_logical.asm	logické instrukce MMX	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_logical.asm

225	mmx_shift_left.asm	logické posuny prvků vektorů doleva	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_shift_left.asm
226	mmx_shift_right.asm	logické posuny prvků vektorů doprava	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_shift_right.asm
227	mmx_arithmetic_right.asm	aritmetické posuny prvků vektorů doprava	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_arithmetic_right.asm
228	mmx_cmpeq.asm	porovnání prvků vektorů na rovnost	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_cmpeq.asm
229	mmx_cmpgt.asm	porovnání prvků vektorů na relaci „větší než“	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_cmpgt.asm
230	mmx_unpack_bytes.asm	rozbalení bajtů z vektorů	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_unpack_bytes.asm
231	mmx_unpack_words.asm	rozbalení slov z vektorů	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_unpack_words.asm
232	mmx_unpack_dwords.asm	rozbalení dvojslov z vektorů	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_unpack_dwords.asm
233	mmx_pack_into_bytes₁.asm	zabalení vektorů slov do vektoru bajtů	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_pack_into_bytes₁.asm
234	mmx_pack_into_bytes₂.asm	řešení přetečení při zabalování vektorů	https://github.com/tisnik/8bit-fame/blob/master/pc-linux/mmx_pack_into_bytes₂.asm

20. Odkazy na Internetu

The Intel 8088 Architecture and Instruction Set
https://people.ece.ubc.ca/~edc/464/lectures/lec4.pdf
x86 Opcode Structure and Instruction Overview
https://pnx.tf/files/x86_opcode_structure_and_instruction_overview.pdf
x86 instruction listings (Wikipedia)
https://en.wikipedia.org/wiki/X86_instruction_listings
x86 assembly language (Wikipedia)
https://en.wikipedia.org/wiki/X86_assembly_language
Intel Assembler (Cheat sheet)
http://www.jegerlehner.ch/intel/IntelCodeTable.pdf
25 Microchips That Shook the World
https://spectrum.ieee.org/tech-history/silicon-revolution/25-microchips-that-shook-the-world
Chip Hall of Fame: MOS Technology 6502 Microprocessor
https://spectrum.ieee.org/tech-history/silicon-revolution/chip-hall-of-fame-mos-technology-6502-microprocessor
Chip Hall of Fame: Intel 8088 Microprocessor
https://spectrum.ieee.org/tech-history/silicon-revolution/chip-hall-of-fame-intel-8088-microprocessor
Jak se zrodil procesor?
https://www.root.cz/clanky/jak-se-zrodil-procesor/
Apple II History Home
http://apple2history.org/
The 8086/8088 Primer
https://www.stevemorse.org/8086/index.html
flat assembler: Assembly language resources
https://flatassembler.net/
FASM na Wikipedii
https://en.wikipedia.org/wiki/FASM
Fresh IDE FASM inside
https://fresh.flatassembler.net/
MS-DOS Version 4.0 Programmer's Reference
https://www.pcjs.org/documents/books/mspl13/msdos/dosref40/
DOS API (Wikipedia)
https://en.wikipedia.org/wiki/DOS_API
Bit banging
https://en.wikipedia.org/wiki/Bit_banging
IBM Basic assembly language and successors (Wikipedia)
https://en.wikipedia.org/wiki/IBM_Basic_assembly_language_and_successors
X86 Assembly/Bootloaders
https://en.wikibooks.org/wiki/X86_Assembly/Bootloaders
Počátky grafiky na PC: grafické karty CGA a Hercules
https://www.root.cz/clanky/pocatky-grafiky-na-pc-graficke-karty-cga-a-hercules/
Co mají společného Commodore PET/4000, BBC Micro, Amstrad CPC i grafické karty MDA, CGA a Hercules?
https://www.root.cz/clanky/co-maji-spolecneho-commodore-pet-4000-bbc-micro-amstrad-cpc-i-graficke-karty-mda-cga-a-hercules/
Karta EGA: první použitelná barevná grafika na PC
https://www.root.cz/clanky/karta-ega-prvni-pouzitelna-barevna-grafika-na-pc/
RGB Classic Games
https://www.classicdosgames.com/
Turbo Assembler (Wikipedia)
https://en.wikipedia.org/wiki/Turbo_Assembler
Microsoft Macro Assembler
https://en.wikipedia.org/wiki/Microsoft_Macro_Assembler
IBM Personal Computer (Wikipedia)
https://en.wikipedia.org/wiki/IBM_Personal_Computer
Intel 8251
https://en.wikipedia.org/wiki/Intel_8251
Intel 8253
https://en.wikipedia.org/wiki/Intel_8253
Intel 8255
https://en.wikipedia.org/wiki/Intel_8255
Intel 8257
https://en.wikipedia.org/wiki/Intel_8257
Intel 8259
https://en.wikipedia.org/wiki/Intel_8259
Support/peripheral/other chips – 6800 family
http://www.cpu-world.com/Support/6800.html
Motorola 6845
http://en.wikipedia.org/wiki/Motorola_6845
The 6845 Cathode Ray Tube Controller (CRTC)
http://www.tinyvga.com/6845
CRTC operation
http://www.6502.org/users/andre/hwinfo/crtc/crtc.html
The 6845 Cathode Ray Tube Controller (CRTC)
http://www.tinyvga.com/6845
Motorola 6845 and bitwise graphics
https://retrocomputing.stackexchange.com/questions/10996/motorola-6845-and-bitwise-graphics
IBM Monochrome Display Adapter
http://en.wikipedia.org/wiki/Monochrome_Display_Adapter
Color Graphics Adapter
http://en.wikipedia.org/wiki/Color_Graphics_Adapter
Color Graphics Adapter and the Brown color in IBM 5153 Color Display
https://www.aceinnova.com/en/electronics/cga-and-the-brown-color-in-ibm-5153-color-display/
The Modern Retrocomputer: An Arduino Driven 6845 CRT Controller
https://hackaday.com/2017/05/14/the-modern-retrocomputer-an-arduino-driven-6845-crt-controller/
flat assembler: Assembly language resources
https://flatassembler.net/
FASM na Wikipedii
https://en.wikipedia.org/wiki/FASM
Fresh IDE FASM inside
https://fresh.flatassembler.net/
MS-DOS Version 4.0 Programmer's Reference
https://www.pcjs.org/documents/books/mspl13/msdos/dosref40/
DOS API (Wikipedia)
https://en.wikipedia.org/wiki/DOS_API
IBM Basic assembly language and successors (Wikipedia)
https://en.wikipedia.org/wiki/IBM_Basic_assembly_language_and_successors
X86 Assembly/Arithmetic
https://en.wikibooks.org/wiki/X86_Assembly/Arithmetic
Art of Assembly – Arithmetic Instructions
http://oopweb.com/Assembly/Documents/ArtOfAssembly/Volume/Chapter₆/CH06–2.html
ASM Flags
http://www.cavestory.org/guides/csasm/guide/asm_flags.html
Status Register
https://en.wikipedia.org/wiki/Status_register
Linux assemblers: A comparison of GAS and NASM
http://www.ibm.com/developerworks/library/l-gas-nasm/index.html
Programovani v assembleru na OS Linux
http://www.cs.vsb.cz/grygarek/asm/asmlinux.html
Is it worthwhile to learn x86 assembly language today?
https://www.quora.com/Is-it-worthwhile-to-learn-x86-assembly-language-today?share=1
Why Learn Assembly Language?
http://www.codeproject.com/Articles/89460/Why-Learn-Assembly-Language
Is Assembly still relevant?
http://programmers.stackexchange.com/questions/95836/is-assembly-still-relevant
Why Learning Assembly Language Is Still a Good Idea
http://www.onlamp.com/pub/a/onlamp/2004/05/06/writegreatcode.html
Assembly language today
http://beust.com/weblog/2004/06/23/assembly-language-today/
Assembler: Význam assembleru dnes
http://www.builder.cz/rubriky/assembler/vyznam-assembleru-dnes-155960cz
Programming from the Ground Up Book – Summary
http://savannah.nongnu.org/projects/pgubook/
DOSBox
https://www.dosbox.com/
The C Programming Language
https://en.wikipedia.org/wiki/The_C_Programming_Language
Hercules Graphics Card (HCG)
https://en.wikipedia.org/wiki/Hercules_Graphics_Card
Complete 8086 instruction set
https://content.ctcd.edu/courses/cosc2325/m22/docs/emu8086ins.pdf
Complete 8086 instruction set
https://yassinebridi.github.io/asm-docs/8086_instruction_set.html
8088 MPH by Hornet + CRTC + DESiRE (final version)
https://www.youtube.com/watch?v=hNRO7lno_DM
Area 5150 by CRTC & Hornet (Party Version) / IBM PC+CGA Demo, Hardware Capture
https://www.youtube.com/watch?v=fWDxdoRTZPc
80×86 Integer Instruction Set Timings (8088 – Pentium)
http://aturing.umcs.maine.edu/~meadow/courses/cos335/80×86-Integer-Instruction-Set-Clocks.pdf
Colour Graphics Adapter: Notes
https://www.seasip.info/VintagePC/cga.html
Restoring A Vintage CGA Card With Homebrew HASL
https://hackaday.com/2024/06/12/restoring-a-vintage-cga-card-with-homebrew-hasl/
Demoing An 8088
https://hackaday.com/2015/04/10/demoing-an-8088/
Video Memory Layouts
http://www.techhelpmanual.com/89-video_memory_layouts.html
Screen Attributes
http://www.techhelpmanual.com/87-screen_attributes.html
IBM PC Family – BIOS Video Modes
https://www.minuszerodegrees.net/video/bios_video_modes.htm
EGA Functions
https://cosmodoc.org/topics/ega-functions/#the-hierarchy-of-the-ega
Why the EGA can only use 16 of its 64 colours in 200-line modes
https://www.reenigne.org/blog/why-the-ega-can-only-use-16-of-its-64-colours-in-200-line-modes/
How 16 colors saved PC gaming – the story of EGA graphics
https://www.custompc.com/retro-tech/ega-graphics
List of 16-bit computer color palettes
https://en.wikipedia.org/wiki/List_of₁₆-bit_computer_color_palettes
Why were those colors chosen to be the default palette for 256-color VGA?
https://retrocomputing.stackexchange.com/questions/27994/why-were-those-colors-chosen-to-be-the-default-palette-for-256-color-vga
VGA Color Palettes
https://www.fountainware.com/EXPL/vga_color_palettes.htm
Hardware Level VGA and SVGA Video Programming Information Page
http://www.osdever.net/FreeVGA/vga/vga.htm
Hardware Level VGA and SVGA Video Programming Information Page – sequencer
http://www.osdever.net/FreeVGA/vga/seqreg.htm
VGA Basics
http://www.brackeen.com/vga/basics.html
Introduction to VGA Mode ‚X‘
https://web.archive.org/web/20160414072210/http://fly.srk.fer.hr/GDM/articles/vgamodex/vgamx1.html
VGA Mode-X
https://web.archive.org/web/20070123192523/http://www.gamedev.net/reference/articles/article356.asp
Mode-X: 256-Color VGA Magic
https://downloads.gamedev.net/pdf/gpbb/gpbb47.pdf
Instruction Format in 8086 Microprocessor
https://www.includehelp.com/embedded-system/instruction-format-in-8086-microprocessor.aspx
How to use „AND,“ „OR,“ and „XOR“ modes for VGA Drawing
https://retrocomputing.stackexchange.com/questions/21936/how-to-use-and-or-and-xor-modes-for-vga-drawing
VGA Hardware
https://wiki.osdev.org/VGA_Hardware
Programmer's Guide to Yamaha YMF 262/OPL3 FM Music Synthesizer
https://moddingwiki.shikadi.net/wiki/OPL_chip
Does anybody understand how OPL2 percussion mode works?
https://forum.vcfed.org/index.php?threads/does-anybody-understand-how-opl2-percussion-mode-works.60925/
Yamaha YMF262 OPL3 music – MoonDriver for OPL3 DEMO [Oscilloscope View]
https://www.youtube.com/watch?v=a7I-QmrkAak
Yamaha OPL vs OPL2 vs OPL3 comparison
https://www.youtube.com/watch?v=5knetge5Gs0
OPL3 Music Crockett's Theme
https://www.youtube.com/watch?v=HXS008pkgSQ
Bad Apple (Adlib Tracker – OPL3)
https://www.youtube.com/watch?v=2lEPH6Y3Luo
FM Synthesis Chips, Codecs and DACs
https://www.dosdays.co.uk/topics/fm_synthesizers.php
The Zen Challenge – YMF262 OPL3 Original (For an upcoming game)
https://www.youtube.com/watch?v=6JlFIFz1CFY
[adlib tracker II techno music – opl3] orbit around alpha andromedae I
https://www.youtube.com/watch?v=YqxJCu_WFuA
[adlib tracker 2 music – opl3 techno] hybridisation process on procyon-ii
https://www.youtube.com/watch?v=daSV5mN0sJ4
Hyper Duel – Black Rain (YMF262 OPL3 Cover)
https://www.youtube.com/watch?v=pu_mzRRq8Ho
IBM 5155–5160 Technical Reference
https://www.minuszerodegrees.net/manuals/IBM/IBM_5155_5160_Technical_Reference_6280089_MAR86.pdf
a ymf262/opl3+pc speaker thing i made
https://www.youtube.com/watch?v=E-Mx0lEmnZ0
[OPL3] Like a Thunder
https://www.youtube.com/watch?v=MHf06AGr8SU
(PC SPEAKER) bad apple
https://www.youtube.com/watch?v=LezmKIIHyUg
Powering devices from PC parallel port
http://www.epanorama.net/circuits/lptpower.html
Magic Mushroom (demo pro PC s DOSem)
http://www.crossfire-designs.de/download/articles/soundcards//mushroom.rar
Píseň Magic Mushroom – originál
http://www.crossfire-designs.de/download/articles/soundcards/speaker_mushroom_converted.mp3
Píseň Magic Mushroom – hráno na PC Speakeru
http://www.crossfire-designs.de/download/articles/soundcards/speaker_mushroom_speaker.mp3
Pulse Width Modulation (PWM) Simulation Example
http://decibel.ni.com/content/docs/DOC-4599
Resistor/Pulse Width Modulation DAC
http://www.k9spud.com/traxmod/pwmdac.php
Class D Amplifier
http://en.wikipedia.org/wiki/Electronic_amplifier#Class_D
Covox Speech Thing / Disney Sound Source (1986)
http://www.crossfire-designs.de/index.php?lang=en&what=articles&name=showarticle.htm&article=soundcards/&page=5
Covox Digital-Analog Converter (Rusky, obsahuje schémata)
http://phantom.sannata.ru/konkurs/netskater002.shtml
PC-GPE on the Web
http://bespin.org/~qz/pc-gpe/
Keyboard Synthesizer
http://www.solarnavigator.net/music/instruments/keyboards.htm
FMS – Fully Modular Synthesizer
http://fmsynth.sourceforge.net/
Javasynth
http://javasynth.sourceforge.net/
Software Sound Synthesis & Music Composition Packages
http://www.linux-sound.org/swss.html
Mx44.1 Download Page (software synthesizer for linux)
http://hem.passagen.se/ja_linux/
Software synthesizer
http://en.wikipedia.org/wiki/Software_synthesizer
Frequency modulation synthesis
http://en.wikipedia.org/wiki/Frequency_modulation_synthesis
Yamaha DX7
http://en.wikipedia.org/wiki/Yamaha_DX7
Wave of the Future
http://www.wired.com/wired/archive/2.03/waveguides_pr.html
Analog synthesizer
http://en.wikipedia.org/wiki/Analog_synthesizer
Minimoog
http://en.wikipedia.org/wiki/Minimoog
Moog synthesizer
http://en.wikipedia.org/wiki/Moog_synthesizer
Tutorial for Frequency Modulation Synthesis
http://www.sfu.ca/~truax/fmtut.html
An Introduction To FM
http://ccrma.stanford.edu/software/snd/snd/fm.html
John Chowning
http://en.wikipedia.org/wiki/John_Chowning
I'm Impressed, Adlib Music is AMAZING!
https://www.youtube.com/watch?v=PJNjQYp1ras
Milinda- Diode Milliampere ( OPL3 )
https://www.youtube.com/watch?v=oNhazT5HG0E
Dune 2 – Roland MT-32 Soundtrack
https://www.youtube.com/watch?v=kQADZeB-z8M
Interrupts
https://wiki.osdev.org/Interrupts#Types_of_Interrupts
Assembly8086SoundBlasterDmaSingleCycleMode
https://github.com/leonardo-ono/Assembly8086SoundBlasterDmaSingleCycleMode/blob/master/sbsc.asm
Interrupts in 8086 microprocessor
https://www.geeksforgeeks.org/interrupts-in-8086-microprocessor/
Interrupt Structure of 8086
https://www.eeeguide.com/interrupt-structure-of-8086/
A20 line
https://en.wikipedia.org/wiki/A20_line
Extended memory
https://en.wikipedia.org/wiki/Extended_memory#eXtended_Memory_Specification_(XMS)
Expanded memory
https://en.wikipedia.org/wiki/Expanded_memory
Protected mode
https://en.wikipedia.org/wiki/Protected_mode
Virtual 8086 mode
https://en.wikipedia.org/wiki/Virtual_8086_mode
Unreal mode
https://en.wikipedia.org/wiki/Unreal_mode
DOS memory management
https://en.wikipedia.org/wiki/DOS_memory_management
Upper memory area
https://en.wikipedia.org/wiki/Upper_memory_area
Removing the Mystery from SEGMENT : OFFSET Addressing
https://thestarman.pcministry.com/asm/debug/Segments.html
Segment descriptor
https://en.wikipedia.org/wiki/Segment_descriptor
When using a 32-bit register to address memory in the real mode, contents of the register must never exceed 0000FFFFH. Why?
https://stackoverflow.com/questions/45094696/when-using-a-32-bit-register-to-address-memory-in-the-real-mode-contents-of-the
A Brief History of Unreal Mode
https://www.os2museum.com/wp/a-brief-history-of-unreal-mode/
Segment Limits
https://wiki.osdev.org/Segment_Limits
How do 32 bit addresses in real mode work?
https://forum.osdev.org/viewtopic.php?t=30642
The LOADALL Instruction by Robert Collins
https://www.rcollins.org/articles/loadall/tspec_a3_doc.html
How do you put a 286 in Protected Mode?
https://retrocomputing.stackexchange.com/questions/7683/how-do-you-put-a-286-in-protected-mode
Control register
https://en.wikipedia.org/wiki/Control_register
CPU Registers x86
https://wiki.osdev.org/CPU_Registers_x86
x86 Assembly/Protected Mode
https://en.wikibooks.org/wiki/X86_Assembly/Protected_Mode
MSW: Machine Status Word
https://web.itu.edu.tr/kesgin/mul06/intel/intel_msw.html
80×87 Floating Point Opcodes
http://www.techhelpmanual.com/876–80×87_floating_point_opcodes.html
Page Translation
https://pdos.csail.mit.edu/6.828/2005/readings/i386/s05_02.htm
80386 Paging and Segmenation
https://stackoverflow.com/questions/38229741/80386-paging-and-segmenation
80386 Memory Management
https://tldp.org/LDP/khg/HyperNews/get/memory/80386mm.html
DOSEMU
http://www.dosemu.org/
Intel 80386, a revolutionary CPU
https://www.xtof.info/intel80386.html
PAI Unit 3 Paging in 80386 Microporcessor
https://www.slideshare.net/KanchanPatil34/pai-unit-3-paging-in-80386-microporcessor
64 Terabytes of virtual memory for 32-bit x86 using segmentation: how?
https://stackoverflow.com/questions/5444984/64-terabytes-of-virtual-memory-for-32-bit-x86-using-segmentation-how
Pi in the Pentium: reverse-engineering the constants in its floating-point unit
http://www.righto.com/2025/01/pentium-floating-point-ROM.html
Simply FPU
http://www.website.masmforum.com/tutorials/fptute/
Art of Assembly language programming: The 80×87 Floating Point Coprocessors
https://courses.engr.illinois.edu/ece390/books/artofasm/CH14/CH14–3.html
Art of Assembly language programming: The FPU Instruction Set
https://courses.engr.illinois.edu/ece390/books/artofasm/CH14/CH14–4.html
INTEL 80387 PROGRAMMER'S REFERENCE MANUAL
http://www.ragestorm.net/downloads/387intel.txt
x86 Instruction Set Reference: FLD
http://x86.renejeschke.de/html/file_module_x86_id₁₀₀.html
x86 Instruction Set Reference: FLD1/FLDL2T/FLDL2E/FLDPI/FLDLG2/FLDLN2/FLDZ
http://x86.renejeschke.de/html/file_module_x86_id₁₀₁.html
X86 Assembly/Arithmetic
https://en.wikibooks.org/wiki/X86_Assembly/Arithmetic
8087 Numeric Data Processor
https://www.eeeguide.com/8087-numeric-data-processor/
Data Types and Instruction Set of 8087 co-processor
https://www.eeeguide.com/data-types-and-instruction-set-of-8087-co-processor/
8087 instruction set and examples
https://studylib.net/doc/5625221/8087-instruction-set-and-examples
GCC documentation: Extensions to the C Language Family
https://gcc.gnu.org/onlinedocs/gcc/C-Extensions.html#C-Extensions
GCC documentation: Using Vector Instructions through Built-in Functions
https://gcc.gnu.org/onlinedocs/gcc/Vector-Extensions.html
SSE (Streaming SIMD Extentions)
http://www.songho.ca/misc/sse/sse.html
Timothy A. Chagnon: SSE and SSE2
http://www.cs.drexel.edu/~tc365/mpi-wht/sse.pdf
Intel corporation: Extending the Worldr's Most Popular Processor Architecture
http://download.intel.com/technology/architecture/new-instructions-paper.pdf
SIMD architectures:
http://arstechnica.com/old/content/2000/03/simd.ars/
Tour of the Black Holes of Computing!: Floating Point
http://www.cs.hmc.edu/~geoff/classes/hmc.cs105…/slides/class02_floats.ppt
3Dnow! Technology Manual
AMD Inc., 2000
Intel MMX^TM Technology Overview
Intel corporation, 1996
MultiMedia eXtensions
http://softpixel.com/~cwright/programming/simd/mmx.phpi
AMD K5 („K5“ / „5k86“)
http://www.pcguide.com/ref/cpu/fam/g5K5-c.html
Sixth Generation Processors
http://www.pcguide.com/ref/cpu/fam/g6.htm
Great Microprocessors of the Past and Present
http://www.cpushack.com/CPU/cpu1.html
Very long instruction word (Wikipedia)
http://en.wikipedia.org/wiki/Very_long_instruction_word
CPU design (Wikipedia)
http://en.wikipedia.org/wiki/CPU_design
Bulldozer (microarchitecture)
https://en.wikipedia.org/wiki/Bulldozer_(microarchitecture)
MMX (instruction set)
https://en.wikipedia.org/wiki/MMX_(instruction_set)
Extended MMX
https://en.wikipedia.org/wiki/Extended_MMX
Saturation arithmetic
https://en.wikipedia.org/wiki/Saturation_arithmetic

Seriál: Vývoj her a grafických dem pro platformu PC

SIMD instrukce na platformě 80×86: instrukční sada MMX
SIMD instrukce na 80×86: dokončení popisu MMX, instrukce 3DNow!
SIMD instrukce v rozšíření SSE

Přečtěte si všechny díly seriálu Vývoj her a grafických dem pro platformu PC nebo sledujte jeho RSS

Neutrální ikona do widgetu na odběr článků ze seriálů

Zajímá vás toto téma? Chcete se o něm dozvědět víc?

Objednejte si upozornění na nově vydané články do vašeho mailu. Žádný článek vám tak neuteče.

Vstoupit do diskuse (9 názorů)

Pavel Tišnovský

Vystudoval VUT FIT a v současné době pracuje na projektech vytvářených v jazycích Python a Go.

Témata:

MM bola C001.

PEAK

Sdílet

Obsah

1. Aritmetické a logické posuny prvků vektorů

2. První demonstrační příklad: logické posuny doleva

3. Druhý demonstrační příklad: logické posuny doprava

4. Třetí demonstrační příklad: aritmetické posuny doprava

5. Porovnání prvků vektorů

6. Čtvrtý demonstrační příklad: porovnání prvků na rovnost

7. Pátý demonstrační příklad: porovnání prvků na relaci „větší než“

8. Transformace mezi různými typy vektorů

9. Šestý demonstrační příklad: rozbalení bajtů z vektorů

10. Sedmý demonstrační příklad: rozbalení slov z vektorů

11. Osmý demonstrační příklad: rozbalení dvojslov z vektorů

12. Devátý demonstrační příklad: zabalení vektorů slov do vektoru bajtů

13. Desátý demonstrační příklad: řešení přetečení při zabalování vektorů

14. Instrukční sada MMX: shrnutí

15. Seznam všech popsaných instrukcí MMX

16. Instrukční sada 3DNow! aneb odpověď firmy AMD na instrukční sadu MMX

17. Datové typy instrukcí 3DNow!

18. Vektorové instrukce definované v rozšíření 3DNow!

19. Repositář s demonstračními příklady

20. Odkazy na Internetu

SIMD instrukce na platformě 80×86: instrukční sada MMX
