Grafika na osmibitových Atari: grafický koprocesor ANTIC

V předchozích třech článcích o tvorbě software pro osmibitové domácí mikropočítače Atari jsme se zaměřili na popis grafického čipu GTIA. Ten je určen (především) k zobrazení pohyblivých objektů – spritů, ovšem omezeni jsme jen na sprity šířky dvou či osmi pixelů a výšky 128 nebo 256 pixelů (další rozšíření již vyžaduje ANTIC). Možnosti jsou tedy relativně omezené, i když jen s využitím spritů (a ničeho dalšího) lze implementovat například plnohodnotnou hru Pong. Celou implementaci sice ještě hotovou nemáme, ale první „nástřel“ (využívající skutečně pouze sprity) vypadá takto:

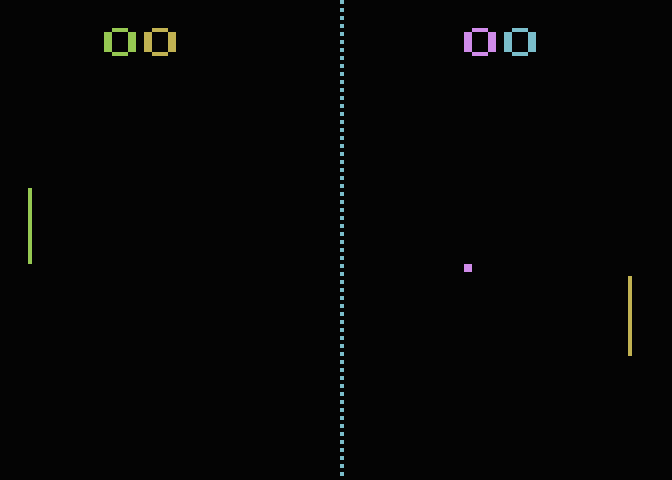

Ostatně podívejme se na zdrojový kód programu, který tuto scénu vykreslí. Skutečně zde pracujeme jen se čtyřmi hráči (zobrazení skóre) a čtyřmi střelami (dvě pálky, síťka a míček):

; ---------------------------------------------------------------------
; Zobrazení obrazovky ze hry Pong.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE

SCORE_OFFSET = 10
PLAYER_0_OFFSET = 512
PLAYER_1_OFFSET = PLAYER_0_OFFSET + 128
PLAYER_2_OFFSET = PLAYER_1_OFFSET + 128
PLAYER_3_OFFSET = PLAYER_2_OFFSET + 128
MISSILES_OFFSET = 384


.proc main
        lda #0                  ; barva pozadí textu
        sta COLOR1              ; nastavit
        sta COLOR2              ; nastavit

        lda #70                 ; horizontální pozice prvního hráče (číslice skóre)
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #80                 ; horizontální pozice druhého hráče (číslice skóre)
        sta HPOSP1              ; uložit do řídicího registru HPOSP1 na čipu GTIA

        lda #160                ; horizontální pozice třetího hráče (číslice skóre)
        sta HPOSP2              ; uložit do řídicího registru HPOSP2 na čipu GTIA

        lda #170                ; horizontální pozice čtvrtého hráče (číslice skóre)
        sta HPOSP3              ; uložit do řídicího registru HPOSP3 na čipu GTIA

        lda #50                 ; horizontální pozice první střely (pálka)
        sta HPOSM0              ; uložit do řídicího registru HPOSM0 na čipu GTIA

        lda #200                ; horizontální pozice druhé střely (pálka)
        sta HPOSM1              ; uložit do řídicího registru HPOSM1 na čipu GTIA

        lda #160                ; horizontální pozice třetí střely (míček)
        sta HPOSM2              ; uložit do řídicího registru HPOSM2 na čipu GTIA

        lda #128                ; horizontální pozice čtvrté střely (síťka)
        sta HPOSM3              ; uložit do řídicího registru HPOSM3 na čipu GTIA

        lda #HUE_GREEN<<4 + 12  ; barva prvního hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #HUE_YELLOW<<4 + 12 ; barva druhého hráče (odstín+intenzita)
        sta PCOLR1              ; uložit do řídicího registru PCOLR1 na čipu GTIA

        lda #HUE_MAGENTA<<4 + 12 ; barva třetího hráče (odstín+intenzita)
        sta PCOLR2              ; uložit do řídicího registru PCOLR2 na čipu GTIA

        lda #HUE_CYAN<<4 + 12   ; barva čtvrtého hráče (odstín+intenzita)
        sta PCOLR3              ; uložit do řídicího registru PCOLR3 na čipu GTIA

        lda #3                  ; bitové pole: povolení hráčů i střel
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

        lda #0                  ; priorita hráčů a pozadí
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

        lda #152                ; paměťová stránka číslo 152
        sta PMBASE

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; Skóre
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        addr = 152*256
        ldx #8                  ; začneme na hodnotě o 1 vyšší
next_line:
        lda number_0-1, x         ; načíst
        sta addr+PLAYER_0_OFFSET+SCORE_OFFSET, x  ; uložit byte - první hráč
        sta addr+PLAYER_1_OFFSET+SCORE_OFFSET, x  ; uložit byte - druhý hráč
        sta addr+PLAYER_2_OFFSET+SCORE_OFFSET, x  ; uložit byte - třetí hráč
        sta addr+PLAYER_3_OFFSET+SCORE_OFFSET, x  ; uložit byte - čtvrtý hráč
        dex                     ; snížit offset + nastavit příznaky
        bne next_line           ; další byte spritu

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; Pálky
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ldx #20
missile_line:
        lda #%0000001           ; jen první střela (pálka)
        sta addr+MISSILES_OFFSET+50, x
        lda #%0000100           ; jen druhá střela (pálka)
        sta addr+MISSILES_OFFSET+72, x
        dex
        bne missile_line        ; další byte spritu

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; Míček
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        lda #%00110000          ; jen třetí střela (míček)
        sta addr+MISSILES_OFFSET+70, x
        sta addr+MISSILES_OFFSET+71, x

        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ;; Síťka
        ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
        ldx #126
net:
        lda addr+MISSILES_OFFSET, x
        ora #%1000000           ; jen čtvrtá střela (síťka)
        sta addr+MISSILES_OFFSET, x
        dex
        dex
        bne net                 ; další byte spritu

        lda #46                 ; povolení PMG DMA
        sta SDMCTL

loop:   jmp loop
.endproc

; data
number_0: .byte %00111100, %011000011, %011000011, %011000011, %011000011, %011000011, %00111100, 0

end:


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                 ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Čip ANTIC se představuje

Na osmibitových počítačích Atari se grafika skládala, jak již dobře víme, ze dvou částí: pozadí (hrací pole, playfield) a pohyblivých rastrových obrázků (spritů). Pro nastavení grafického režimu pozadí (playfield) byl určen obvod ANTIC (Alpha-Numeric Television Interface Circuit), který umožnil pro každý vykreslovaný řádek programově nastavit jeden ze čtrnácti textových nebo grafických režimů, které se lišily svým rozlišením, počtem současně zobrazitelných barev a velikostí alokované paměti.

Některé z podporovaných režimů zobrazovaly pouze znaky, jiné byly čistě bitmapové. U každého zobrazovaného řádku bylo možné povolit přerušení DLI (Display-List Interrupt), které nastalo při horizontálním zpětném běhu elektronového paprsku na televizní obrazovce. Pro každý zobrazovaný řádek bylo také možné povolit jemný posuv o maximálně osm pixelů, čímž bylo možné realizovat jednoduchý scrolling obrazovky nebo její části (tj. pouze několika vybraných řádků).

Vzhledem k tomu, že se čip ANTIC řídil vlastní sadou příkazů nazývanou Display List a při vykreslování přebíral od hlavního procesoru řízení sběrnice, se v podstatě jednalo o jeden z prvních široce používaných grafických procesorů (Graphics Processing Unit – GPU). Operační paměť byla mezi hlavním procesorem počítače MOS 6502 a čipem ANTIC sdílená, což vedlo k nutnosti postupného přebírání řízení jedním z procesorů za pomoci operací přerušení.

Díky frekvenci hlavního procesoru a potřebě synchronizace elektronového paprsku bylo maximální podporované rozlišení rovno 352×240 pixelům. Toto rozlišení, které se v literatuře nazývá celkem trefně overscan se kvůli kompatibilitě s kompozitními monitory a televizními obrazovkami snižovalo na standardních 320×200 pixelů resp. spíše 320×192 pixelů. V režimu overscan totiž paprsek okrajové části obrazu kreslil „za roh“ obrazovky, což bylo krásně viditelné například na elektronkových televizorech Salermo, které měly přední část obrazovky o cca 2cm vysunutou z šasi přístroje (o tuto vymoženost jsme postupnou modernizací přišli).

Textové režimy čipu ANTIC

Popišme si nejdříve textové režimy podporované čipem ANTIC. V následující tabulce jsou vypsány vlastnosti všech šesti textových režimů. Druhý sloupec obsahuje číslo režimu v BASICu, kde je použito v příkazu GRAPHICS (dále budeme používat zkratku GR.x znamenající GRAPHICS x, například GRAPHICS 8). Počet řádků a vyžadovaná kapacita RAM je spočtena pro standardní případy – všechny řádky používají stejný režim a omezeni jsme na 192 obrazových řádků:

Tuto šestici režimů je možné dále rozdělit do tří podskupin:

1. V první podskupině je standardní textový režim GR.0 (ANTIC 2) a režim ANTIC 3. V těchto režimech se zobrazují monochromatické znaky o výše osmi resp. deseti obrazových řádků. Barva pozadí a popředí znaků má vždy stejný odstín, liší se jen intenzita.
2. Ve druhé podskupině jsou režimy GR.1 a GR.2 (ANTIC 6 a 7). Horizontální počet znaků je snížen na polovinu (stejně jako rozlišení) a zobrazit je možné jen 64 znaků (nikoli 128). Nejvyšší dva bity znaků určují jejich barvu, pátá je barva pozadí (implicitně černá).
3. Režimy GR.12 a GR.13 (ANTIC 4 a 5) leží na pomezí mezi čistě textovými režimy a režimy grafickými. Znaky mají poloviční horizontální rozlišení a vždy dva bity v bitmapě znaku určují barvu pixelu. Tím lze rozlišit čtyři barvy; pátá barva je vybrána sedmým bitem kódu znaku. Výsledkem jsou „divné“ (špatně čitelné) znaky, ovšem modifikací znakové sady lze docílit mnoha zajímavých efektů.

Grafické režimy čipu ANTIC

Grafických režimů podporovaných čipem ANTIC je celkem osm. Tyto režimy vznikají kombinací různého horizontálního rozlišení (40, 80, 160, 320 pixelů), vertikálního rozlišení (24, 48, 96, 192 řádků) a počtu barev (2 nebo 4). Základní informace o těchto režimech jsou uvedeny v následující tabulce:

Grafické režimy lze rozdělit do tří podskupin:

1. V první podskupině se nachází režimy se čtyřmi barvami. Jedná se o režimy s rozlišeními 40×24, 80×48, 160×96 a 160×192 pixelů (ANTIC 8, A, D a E) neboli GR.3, GR.5, GR.7 a GR.15. Každý pixel je uložen ve dvou bitech a kromě posledního režimu jsou pixely čtvercové (v posledním režimu mají poloviční výšku).
2. Režimy s rozlišením 80×48, 160×96 a 160×192 pixelů mají i svoje dvojbarevné varianty, v nichž je každý pixel uložen v jediném bitu. Jedná se o režimy ANTIC 9, B a C neboli GR.4, GR.6 a GR.14 (kupodivu neexistuje režim 40×24 pixelů se dvěma barvami, to je hodně primitivní grafika).
3. Režim s rozlišením 320×192 pixelů (ANTIC F neboli GR.8) je monochromatický, což znamená, že barva pozadí i popředí má stejný odstín a pouze jinou intenzitu. Jedná se tedy o obdobu standardního textového režimu GR.0, který má (z pohledu barev) stejné vlastnosti. Tento režim nabízí nejvyšší možné (standardní) rozlišení, ovšem taktéž vyžaduje skoro 8 kB RAM (jinak se ovšem jedná o běžný režim s jedním bitem na pixel).

Ukázky her využívajících textové režimy

Ukažme si, jak byly jednotlivé režimy čipu ANTIC využity v praxi. V této kapitole budou představeny screenshoty několika her, které využívají některý z textových režimů. Snažil jsem se o výběr takových her, v nichž není zkombinováno větší množství režimů (takovými hrami se budeme zabývat příště).

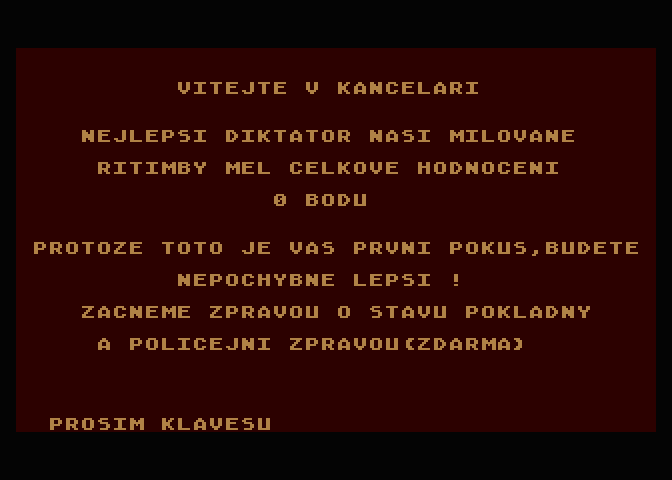

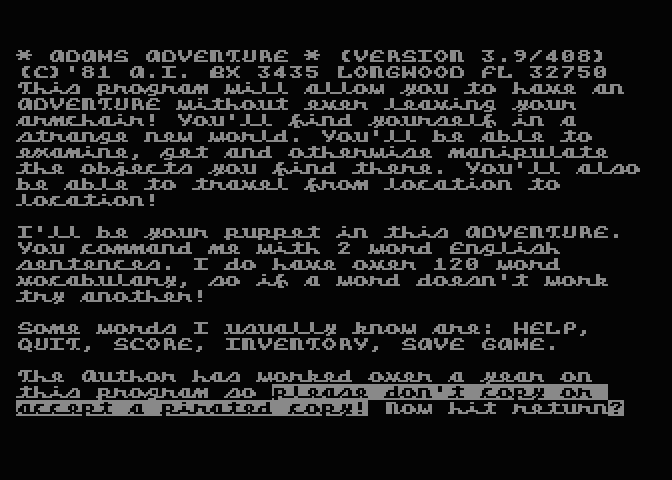

Začneme standardním textovým režimem GR.0, který má v instrukční sadě ANTICu kód 2. První hra používá tento režim beze změny, druhá má vlastní font:

Režim GR.1 s 20 znaky na řádku a 24 textovými řádky není ve hrách příliš často používán, takže zde je výběr poněkud omezený. V dalším screeshotu je použita vlastní znaková sada:

Režim GR.2 s 20 znaky na řádku a pouze 12 textovými řádky taktéž není (jako celek) používán příliš často. Ukažme si tedy alespoň úvodní obrazovku ke stejné hře, z jaké byl pořízen předchozí screenshot:

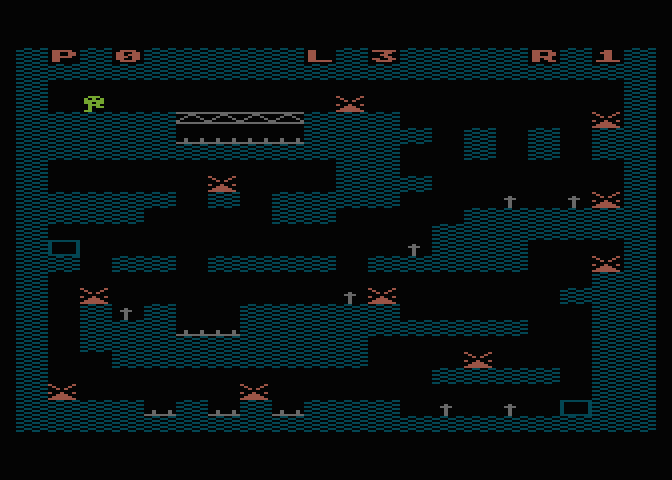

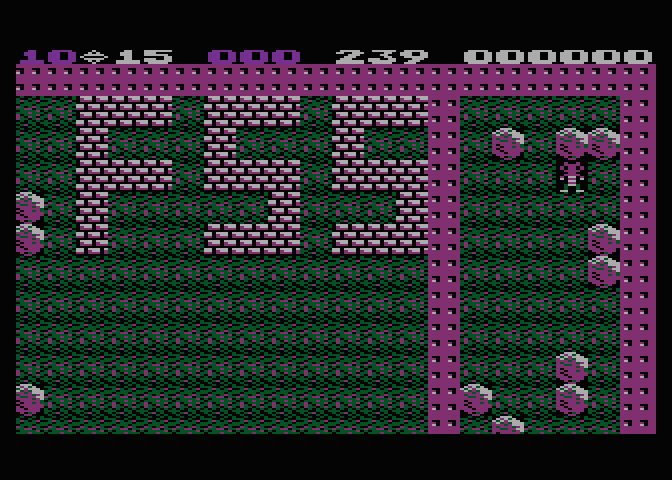

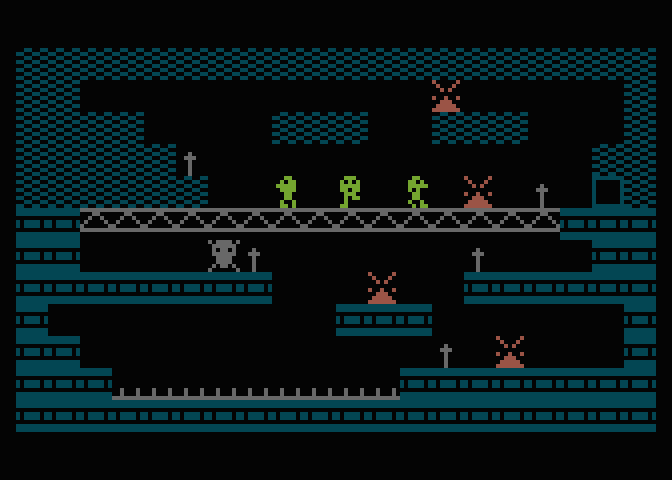

Naproti tomu režim GR.12 (ANTIC 4) se 40 znaky na řádku a 24 textovými řádky se používá velmi často. Horizontální rozlišení je zde sice sníženo na polovinu (160 pixelů), ovšem v oblasti každého znaku lze využít čtyři barvy (pátá barva se volí horním bitem znaku). Tento režim je velmi často využíván v mnoha hrách (i když to nemusí být na první pohled patrné) a ještě se k němu několikrát vrátíme:

Ukázky her využívajících grafické režimy

Podívejme se ještě na několik ukázek her a dem, v nichž jsou použity režimy grafické. Opět jsem se (prozatím) snažil o výběr takových obrázků, v nichž nedochází ke změně režimů na jednotlivých řádcích, takže možná není příliš velkým překvapením, že se v několika případech jedná o „pouhé“ úvodní statické obrázky.

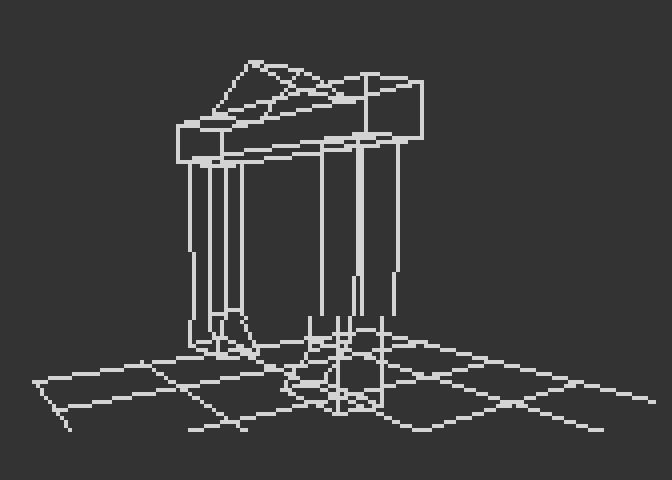

První screenshot pochází z dema, nikoli ze skutečné hry. Je v něm použit režim GR.6 (ANTIC B) s rozlišením 160×96 pixelů, který má pouhé dvě barvy. Předností tohoto režimu je malá kapacita obrazové paměti (1920 bajtů) a tím pádem i možnost relativně rychlého přepočítávání a překreslování:

Další screenshot již pochází ze hry. Je zde použit grafický režim GR.7 (ANTIC D), jenž má taktéž rozlišení 160×96 pixelů, ovšem již je zde možné využít čtyři barvy (mimochodem: na této hře je nejlepší úvodní melodie a úvodní obrázek, samotná hra je dosti jednotvárná):

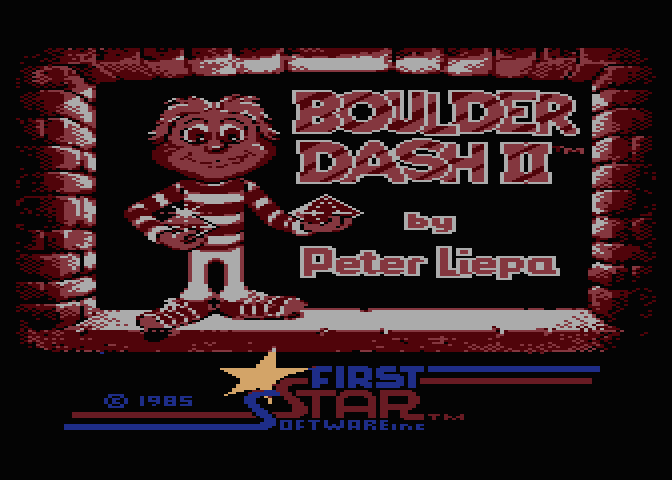

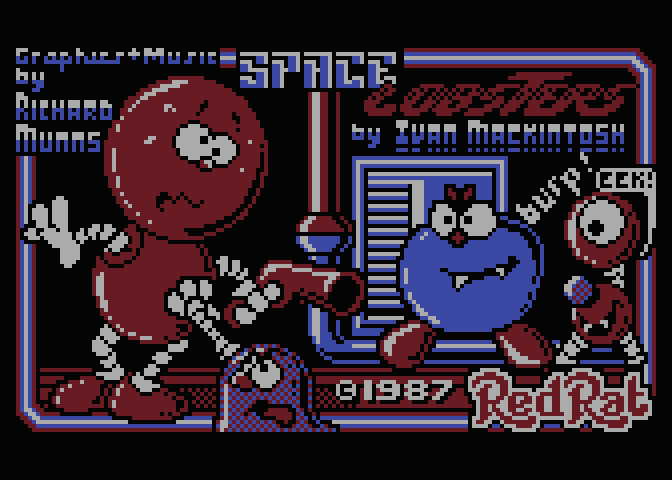

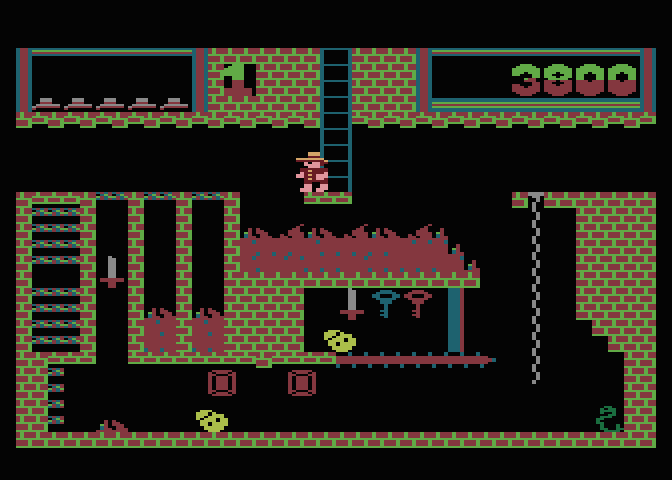

Následuje dvojice obrázků používajících grafický režim GR.15 (ANTIC E) s rozlišením 160×192 pixelů a se čtyřmi barvami. Pixely v tomto případě nejsou čtvercové, ovšem vertikální rozlišení se zdvojnásobilo, stejně jako požadavky na Video RAM (celých 7680 bajtů):

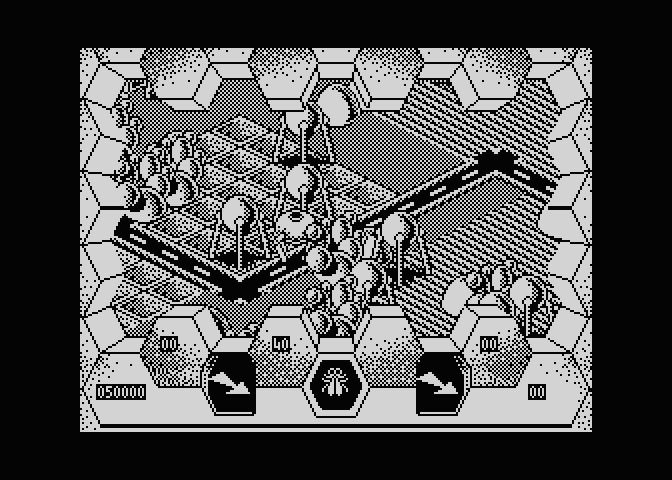

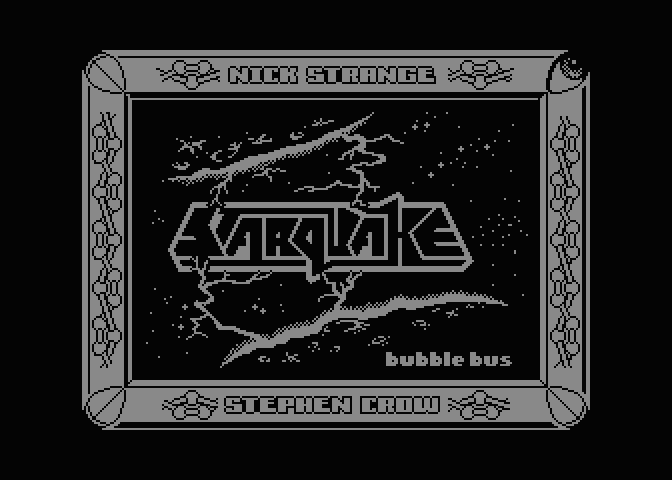

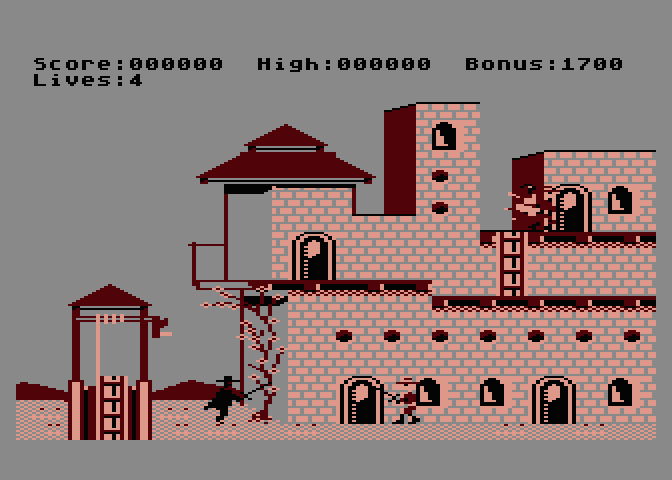

Poslední dva screenshoty využívají režim GR.8 (ANTIC F) s nejvyšším rozlišení 320×192 pixelů, ovšem pouze s jedinou barvou (ve dvou odstínech). První screenshot je statický úvodní snímek, druhý screenshot ovšem pochází z živé hry:

Řídicí registry čipu ANTIC

Čip ANTIC se konfiguruje přes patnáct řídicích registrů. Těchto registrů je tedy mnohem méně, než v případě čipu GTIA, ovšem na druhou stranu ANTIC využívá několik datových struktur uložených v ROM nebo v operační paměti. Mezi tyto struktury patří především takzvaný display list, o němž se zmíníme dále a taktéž znaková sada (1024 bajtů neboli čtyři stránky paměti). Vraťme se však k řídicím registrům čipu ANTIC. Ty jsou vypsány v následující tabulce:

Registr PMBASE a DMACTL (resp. stínový registr SDMCTL) jsme již dříve používali, ovšem skutečně se jedná o registry čipu ANTIC. Z toho ovšem plyne zajímavé poučení: o přístup do paměti se stará i v případě spritů ANTIC a nikoli GTIA.

Od teorie k praxi

V tomto seriálu jsem schválně nejdříve začal s popisem čipu GTIA a nikoli ANTIC. Je tomu tak z toho důvodu, že s využitím GTIA je možné vykreslit nějaký sprite (hráče nebo střelu) s pouhými několika instrukcemi. V případě čipu ANTIC je situace komplikovanější, protože pokud budeme chtít použít jiný režim, než standardní GR.0 (ANTIC 2), bude nutné, abychom explicitně nastavili display list a navíc je nutné v některém místě RAM rezervovat blok použitý pro uložení kódů znaků (textové režimy) nebo barev pixelů (grafické režimy). To vyžaduje další znalosti assembleru (segment BSS atd.). Nicméně již dnes budeme schopni nastavit nový textový/grafický režim a provést výpis textu nebo vykreslení pixelů. V navazujících článcích si podrobněji vysvětlíme, jak celý proces funguje.

Soubor atari_antic.inc

Řídicí registry čipu ANTIC, ale například i kódy pro jednotlivé textové či grafické režimy, jsou uloženy v souboru atari_antic.inc, který je nainstalován současně s assemblerem CA65. Tento soubor je relativně krátký a současně postupně využijeme všechny zde definované symboly, takže je možná dobrý nápad si uvést celý jeho obsah:

;-------------------------------------------------------------------------
; ANTIC Address Equates
;-------------------------------------------------------------------------

; Read Addresses

VCOUNT  = ANTIC + $0B         ;vertical line counter
PENH    = ANTIC + $0C         ;light pen horizontal position
PENV    = ANTIC + $0D         ;light pen vertical position
NMIST   = ANTIC + $0F         ;NMI interrupt status

; Write Addresses

DMACTL  = ANTIC + $00         ;DMA control
CHACTL  = ANTIC + $01         ;character control
DLISTL  = ANTIC + $02         ;low display list address
DLISTH  = ANTIC + $03         ;high display list address
HSCROL  = ANTIC + $04         ;horizontal scroll
VSCROL  = ANTIC + $05         ;vertical scroll
PMBASE  = ANTIC + $07         ;player-missile base address
CHBASE  = ANTIC + $09         ;character base address
WSYNC   = ANTIC + $0A         ;wait for HBLANK synchronization
NMIEN   = ANTIC + $0E         ;NMI enable
NMIRES  = ANTIC + $0F         ;NMI interrupt reset


;-------------------------------------------------------------------------
; Antic opcodes
;-------------------------------------------------------------------------

; usage example:
;
; ScreenDL:
; .byte DL_BLK8
; .byte DL_BLK8
; .byte DL_CHR40x8x1 | DL_LMS | DL_DLI
; .word ScreenAlignment
; .byte DL_BLK1 | DL_DLI
; .byte DL_MAP320x1x1 | DL_LMS
; .word Screen
;
; .repeat 99
; .byte DL_MAP320x1x1
; .endrepeat
; .byte DL_MAP320x1x1 | DL_LMS
; .word Screen + 40 * 100       ; 100 lines a 40 byte, 'Screen' has to be aligned correctly!
; .repeat 92
; .byte DL_MAP320x1x1
; .endrepeat
;
; .byte DL_JVB

; absolute instructions (non mode lines)

DL_JMP  = 1
DL_JVB  = 65

; DL_BLKn display n empty lines (just background)

DL_BLK1  = 0
DL_BLK2  = 16
DL_BLK3  = 32
DL_BLK4  = 48
DL_BLK5  = 64
DL_BLK6  = 80
DL_BLK7  = 96
DL_BLK8  = 112

; absolute instructions (mode lines)

DL_CHR40x8x1  = 2               ; monochrome, 40 character & 8 scanlines per mode line (GR. 0)
DL_CHR40x10x1 = 3               ; monochrome, 40 character & 10 scanlines per mode line
DL_CHR40x8x4  = 4               ; colour, 40 character & 8 scanlines per mode line (GR. 12)
DL_CHR40x16x4 = 5               ; colour, 40 character & 16 scanlines per mode line (GR. 13)
DL_CHR20x8x2  = 6               ; colour (duochrome per character), 20 character & 8 scanlines per mode line (GR. 1)
DL_CHR20x16x2 = 7               ; colour (duochrome per character), 20 character & 16 scanlines per mode line (GR. 2)

DL_MAP40x8x4  = 8               ; colour, 40 pixel & 8 scanlines per mode line (GR. 3)
DL_MAP80x4x2  = 9               ; 'duochrome', 80 pixel & 4 scanlines per mode line (GR.4)
DL_MAP80x4x4  = 10              ; colour, 80 pixel & 4 scanlines per mode line (GR.5)
DL_MAP160x2x2 = 11              ; 'duochrome', 160 pixel & 2 scanlines per mode line (GR.6)
DL_MAP160x1x2 = 12              ; 'duochrome', 160 pixel & 1 scanline per mode line (GR.14)
DL_MAP160x2x4 = 13              ; 4 colours, 160 pixel & 2 scanlines per mode line (GR.7)
DL_MAP160x1x4 = 14              ; 4 colours, 160 pixel & 1 scanline per mode line (GR.15)
DL_MAP320x1x1 = 15              ; monochrome, 320 pixel & 1 scanline per mode line (GR.8)

; modifiers on mode lines...

DL_HSCROL = 16
DL_VSCROL = 32
DL_LMS    = 64

; general modifier...

DL_DLI    = 128

Úprava konfiguračního souboru pro linker

Demonstrační příklady popsané v navazujících kapitolách taktéž vyžadují modifikaci konfiguračního souboru linkeru. Jedná se o soubor nazvaný linker.cfg, do kterého je přidán řádek se specifikací segmentu BSS. Ostatní řádky zůstanou nezměněny:

FEATURES
{
    STARTADDRESS: default = $2000;
}

SYMBOLS
{

}

MEMORY
{
    ZP:         start = $0082, size = $007E, type = rw, define = yes;
    HEADER:     start = $0000, size = $0006, file = %O;
    RAM:        start = %S,    size = $8000, file = %O;
    TRAILER:    start = $0000, size = $0006, file = %O;
}

SEGMENTS
{
    EXEHDR:   load = HEADER,  type = ro;
    STARTUP:  load = RAM,     type = ro, define = yes, optional = yes;
    ZEROPAGE: load = ZP,      type = zp;
    CODE:     load = RAM,     type = ro, define = yes;
    AUTOSTRT: load = TRAILER, type = ro;
    BSS:      load = RAM,     type = bss, define = yes;
}

FEATURES
{
    CONDES: segment = INIT,
        type = constructor,
        label = __CONSTRUCTOR_TABLE__,
        count = __CONSTRUCTOR_COUNT__;
    CONDES: segment = RODATA,
        type = destructor,
        label = __DESTRUCTOR_TABLE__,
        count = __DESTRUCTOR_COUNT__;
    CONDES: type = interruptor,
        segment = RODATA,
        label = __INTERRUPTOR_TABLE__,
        count = __INTERRUPTOR_COUNT__;
}

Nastavení display listu s textovým režimem (4 barvy, dvojitá velikost znaků)

Vykreslování herního pole čipem ANTIC probíhá (zjednodušeně řečeno) následujícím způsobem:

1. Přečte se instrukce display listu, což je jedna hodnota typu bajt nebo hodnota+dvoubajtová adresa
2. Instrukce se provede, což znamená buď vykreslení řádku (text či grafika) nebo skok na jinou instrukci display listu

Existuje několik typů instrukcí, které lze do display listu zapsat:

1. Vykreslení osmi prázdných řádků
2. Vykreslení textového řádku (písma) nebo grafického řádku (40, 80, 160 či 320 pixelů)
3. Skok na jinou instrukci display listu
4. Nastavení začátku obrazové paměti + vykreslení textového nebo grafického řádku (kupodivu se jedná o jedinou instrukci)

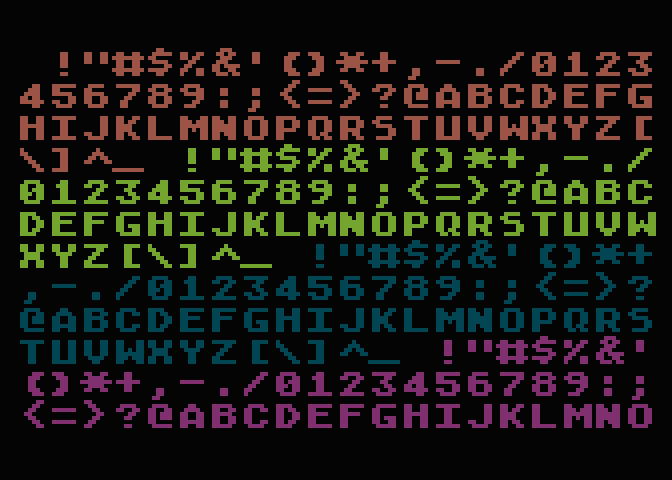

Pokud budeme chtít na obrazovce zobrazit dvanáct textových řádků režimu GR.2 (ANTIC 7), bude display list vypadat takto:

vykreslení osmi prázdných řádků (sync televize)
vykreslení osmi prázdných řádků (sync televize)
vykreslení osmi prázdných řádků (sync televize)
vykreslení textového řádku ANTIC 7 + nastavení adresy začátku video RAM (jedna instrukce)
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
vykreslení textového řádku ANTIC 7
skok na začátek display listu

Číselně může celý display list vypadat následovně:

.byte 112, 112, 112
.byte 64+7, <screen, >screen
.byte 7, 7, 7, 7
.byte 7, 7, 7, 7
.byte 7, 7, 7
.byte 65, <dlist, >dlist

Na druhém řádku je uvedena instrukce 64+7, <screen, >screen. Tato instrukce nastaví počáteční adresu video RAM na blok začínající návěštím screen. A současně se vykreslí jeden textový řádek v režimu GR.2 (ANTIC 7). Samotná video RAM má kapacitu 20×24=480 bajtů a je umístěna v segmentu BSS (ten není uložen ve výsledném .xex souboru – zbytečně by ho „nafukoval“):

.BSS
screen: .res 20*24

Výsledek:

Úplný zdrojový kód prvního demonstračního příkladu

Podívejme se na úplný zdrojový kód dnešního prvního demonstračního příkladu, který vypadá následovně:

.include "atari.inc"

.CODE


.proc main
        lda #<dlist             ; nižší byte adresy display listu
        sta SDLSTL
        lda #>dlist             ; vyšší byte adresy display listu
        sta SDLSTH

        ldy #0                  ; počitadlo zápisů
        lda #0                  ; kód vypisovaného znaku
_fill:
        sta screen, y           ; tisk znaku na zvolené místo na obrazovce
        clc
        adc #1
        iny                     ; zvětšit hodnotu počitadla a offsetu
        cpy #20*12              ; test na koncovou hodnotu počitadla
        bne _fill               ; skok, pokud Y>20x12

loop:   jmp loop
.endproc

dlist:
.byte 112, 112, 112
.byte 64+7, <screen, >screen
.byte 7, 7, 7, 7
.byte 7, 7, 7, 7
.byte 7, 7, 7
.byte 65, <dlist, >dlist

end:

.BSS
screen: .res 20*24



.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

I assembler může být čitelný: využití konstant definovaných v souboru atari_antic.inc

Pokud se podíváme na řadu čísel z předchozího zdrojového kódu, mohlo by se zdát, že práce v assembleru je při práci s ANTICem plná magie, ve které dosahujeme kýženého výsledku opakováním tajných číselných sekvencí předávaných programátory z generace na generaci:

dlist:
.byte 112, 112, 112
.byte 64+7, <screen, >screen
.byte 7, 7, 7, 7
.byte 7, 7, 7, 7
.byte 7, 7, 7
.byte 65, <dlist, >dlist

Ovšem ve skutečnosti tak tomu být nemusí, protože si musíme uvědomit, že číselné konstanty jsou vlastně instrukcemi ANTICu a díky hlavičkovému souboru s potřebnými konstantami můžeme tyto instrukce přepsat do rozumnějšího tvaru:

dlist:
.byte DL_BLK8, DL_BLK8, DL_BLK8 ; 3x8=24 prázdných obrazových řádků
.byte DL_LMS+DL_CHR20x16x2      ; určení počáteční adresy obrazové paměti + jeden řádek režimu 7
.byte <screen, >screen          ; počáteční adresa obrazové paměti
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_JVB, <dlist, >dlist    ; skok na začátek display listu

Stále se zde vyskytují symboly < a >. Jedná se o klauzule assembleru, který namísto těchto symbolů dosadí horní nebo dolní bajt adresy, tj. v našem případě konkrétně adresy s obsahem obrazovky screen a adresy začátku display listu dlist.

Výsledek bude po zobrazení na obrazovce totožný s předchozím příkladem:

Úplný zdrojový kód druhého demonstračního příkladu

Celý zdrojový kód dnešního druhého demonstračního příkladu se do značné míry podobá příkladu prvnímu, pochopitelně s tím rozdílem, že je nyní výsledek mnohem čitelnější (byla odstraněna většina magických konstant):

.include "atari.inc"

.CODE


.proc main
        lda #<dlist             ; nižší byte adresy display listu
        sta SDLSTL
        lda #>dlist             ; vyšší byte adresy display listu
        sta SDLSTH

        ldy #0                  ; počitadlo zápisů
        lda #0                  ; kód vypisovaného znaku
_fill:
        sta screen, y           ; tisk znaku na zvolené místo na obrazovce
        clc
        adc #1
        iny                     ; zvětšit hodnotu počitadla a offsetu
        cpy #20*12              ; test na koncovou hodnotu počitadla
        bne _fill               ; skok, pokud Y>20x12

loop:   jmp loop
.endproc

dlist:
.byte DL_BLK8, DL_BLK8, DL_BLK8 ; 3x8=24 prázdných obrazových řádků
.byte DL_LMS+DL_CHR20x16x2      ; určení počáteční adresy obrazové paměti + jeden řádek režimu 7
.byte <screen, >screen          ; počáteční adresa obrazové paměti
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_JVB, <dlist, >dlist    ; skok na začátek display listu

end:

.BSS
screen: .res 20*24



.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Kombinace různých textových a grafických režimů

Jednou z nejtypičtějších a vlastně i nejunikátnějších vlastností osmibitových domácích mikropočítačů Atari je schopnost ANTICu na jediné obrazovce střídat různé textové a grafické režimy. Musíme vlastně dodržet jen dvě pravidla: nepřekročit bloky o velikosti čtyř kilobajtů (povíme si příště) a taktéž celkový počet obrazových řádků (včetně prázdných řádků na okrajích) nesmí překročit limit televizoru. Teoreticky je možné zobrazit okolo 228 obrazových řádků, typicky se však používá 192 obrazových řádků (ovšem rozšíření na 200 řádků se zdá být zcela bezpečné). To, jakým způsobem se textové a grafické režimy kombinují v praxi, si povíme příště, kdy si ukážeme display listy některých her (zde mi velmi pomohl kolega MilanV, kterému mockrát děkuji!). Ovšem již dnes si můžeme ukázat, jak bude vypadat výsledná obrazovka, pokud zkombinujeme několik grafických a textových režimů.

Složitější varianta display listu

V dalším demonstračním příkladu bude display list obsahovat textové režimy GR.0, GR.1 i GR.2. Kromě toho pro zajímavost zařadím dva řádky grafického režimu GR.3, který umožňuje zobrazit 40 pixelů na řádku (pixelem je myšlena logická jednotka, fyziky se takový pixel vlastně skládá z celé řady pixelů obrazovky). Celková délka display listu je navržena tak, aby se nepřekročil celkový povolený počet obrazových řádků:

.byte DL_BLK8, DL_BLK8, DL_BLK8 ; 3x8=24 prázdných obrazových řádků
.byte DL_LMS+DL_CHR20x16x2      ; určení počáteční adresy obrazové paměti + jeden řádek režimu 7
.byte <screen, >screen          ; počáteční adresa obrazové paměti
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR40x8x1              ; jeden řádek textového režimu 2 (GR.0)
.byte DL_CHR20x8x2              ; jeden řádek textového režimu 6 (GR.1)
.byte DL_CHR40x8x1              ; jeden řádek textového režimu 2 (GR.0)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_MAP40x8x4              ; jeden řádek grafického režimu 8 (GR.3)
.byte DL_MAP40x8x4              ; jeden řádek grafického režimu 8 (GR.3)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR40x8x1              ; jeden řádek textového režimu 2 (GR.0)
.byte DL_JVB, <dlist, >dlist    ; skok na začátek display listu

Počet obrazových řádků si můžeme snadno vypočítat:

DL_BLK8, DL_BLK8, DL_BLK8 24
DL_LMS+DL_CHR20x16x2      16
DL_CHR20x16x2             16
DL_CHR40x8x1              8
DL_CHR20x8x2              8
DL_CHR40x8x1              8
DL_CHR20x16x2             16
DL_CHR20x16x2             16
DL_MAP40x8x4              8
DL_MAP40x8x4              8
DL_CHR20x16x2             16
DL_CHR20x16x2             16
DL_CHR20x16x2             16
DL_CHR40x8x1              8
                        -----
                         184

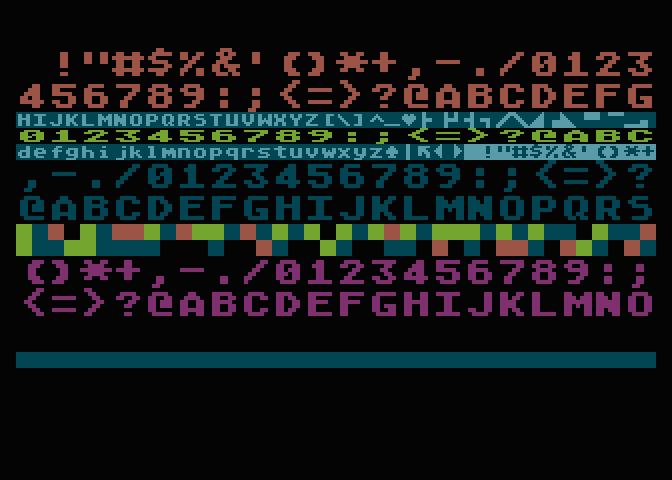

Výsledkem je pěkný guláš:

Úplný zdrojový kód třetího demonstračního příkladu

Zdrojový kód třetího a současně i dnes posledního demonstračního příkladu vypadá následovně:

.include "atari.inc"

.CODE


.proc main
        lda #<dlist             ; nižší byte adresy display listu
        sta SDLSTL
        lda #>dlist             ; vyšší byte adresy display listu
        sta SDLSTH

        ldy #0                  ; počitadlo zápisů
        lda #0                  ; kód vypisovaného znaku
_fill:
        sta screen, y           ; tisk znaku na zvolené místo na obrazovce
        clc
        adc #1
        iny                     ; zvětšit hodnotu počitadla a offsetu
        cpy #40*6               ; test na koncovou hodnotu počitadla
        bne _fill               ; skok, pokud Y>40*6

loop:   jmp loop
.endproc

dlist:
.byte DL_BLK8, DL_BLK8, DL_BLK8 ; 3x8=24 prázdných obrazových řádků
.byte DL_LMS+DL_CHR20x16x2      ; určení počáteční adresy obrazové paměti + jeden řádek režimu 7
.byte <screen, >screen          ; počáteční adresa obrazové paměti
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR40x8x1              ; jeden řádek textového režimu 2 (GR.0)
.byte DL_CHR20x8x2              ; jeden řádek textového režimu 6 (GR.1)
.byte DL_CHR40x8x1              ; jeden řádek textového režimu 2 (GR.0)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_MAP40x8x4              ; jeden řádek grafického režimu 8 (GR.3)
.byte DL_MAP40x8x4              ; jeden řádek grafického režimu 8 (GR.3)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR20x16x2             ; jeden řádek textového režimu 7 (GR.2)
.byte DL_CHR40x8x1              ; jeden řádek textového režimu 2 (GR.0)
.byte DL_JVB, <dlist, >dlist    ; skok na začátek display listu

end:

.BSS
screen: .res 20*24



.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Příloha: Makefile pro překlad všech demonstračních příkladů

Všechny minule i dnes popsané demonstrační příklady, pro jejichž překlad je zapotřebí použít assembler ca65 a linker ld65, je možné přeložit s využitím souboru Makefile, jehož obsah je vypsán pod tímto odstavcem:

execs := dummy.xex print_a.xex \
         background_color_1.xex  background_color_2.xex \
         color_computation_1.xex color_computation_2.xex \
         subroutine_1.xex        subroutine_2.xex \
         hex_number_1.xex        hex_number_2.xex \
         hex_number_3.xex        hex_number_4.xex \
         hex_number_5.xex        hex_number_6.xex \
         hex_number_7.xex        hex_number_8.xex \
         hex_number_9.xex \
         fill_block_1.xex        fill_block_2.xex \
         fill_block_3.xex        fill_block_4.xex \
         fill_block_5.xex \
         pmg_01.xex              pmg_02.xex \
         pmg_03.xex              pmg_04.xex \
         pmg_05.xex              pmg_06.xex \
         pmg_07.xex              pmg_08.xex \
         pmg_09.xex              pmg_10.xex \
         pmg_11.xex              pmg_12.xex \
         pmg_13.xex              pmg_14.xex \
         pmg_15.xex              pong.xex \
         pmg_stick_1.xex         pmg_stick_2.xex \
         pmg_stick_3.xex         pmg_stick_4.xex \
         pmg_stick_5.xex         pmg_stick_6.xex \
         pmg_collisions_1.xex    pmg_collisions_2.xex \
         pmg_collisions_3.xex    pmg_collisions_4.xex \
         antic_1.xex             antic_2.xex \
         antic_3.xex

all: $(execs)

clean:
        rm -f *.o
        rm -f *.xex

.PHONY: all clean

%.o: %.asm
        ca65 $< -t atari -o $@ -l $(basename $<)_list.asm --list-bytes 100

%.xex: %.o
        ld65 -C linker.cfg $< -o $@ -m $(basename $<).map

Výsledkem překladu jsou soubory s koncovkou .xex, které je možné přímo spustit v emulátoru osmibitových počítačů Atari.

Repositář s demonstračními příklady

Všechny demonstrační příklady, s nimiž jsme se v předchozích článcích i v článku dnešním seznámili a které jsou určeny pro překlad s využitím assembleru ca65, jsou dostupné, jak je zvykem, na GitHubu. V tabulce níže jsou uvedeny odkazy na jednotlivé zdrojové kódy příkladů psané v assembleru i „listingy“ vygenerované samotným assemblerem, ze kterých je patrné, jakým způsobem se jednotlivé příklady přeložily do výsledného XEX souboru:

Odkazy na Internetu

1. MOS 6502 instruction set
   http://www.6502.org/users/o­belisk/6502/instructions.html
2. EXE File Format Description
   https://gury.atari8.info/ref­s/file_formats_exe.php
3. XEX Filter – A toolkit to analyze and manipulate Atari binary files
   https://www.vitoco.cl/atari/xex-filter/index.html
4. chkxex.py
   https://raw.githubusercon­tent.com/seban-slt/tcx_tools/refs/heads/mas­ter/chkxex.py
5. ca65 Users Guide
   https://cc65.github.io/doc/ca65.html
6. cc65 Users Guide
   https://cc65.github.io/doc/cc65.html
7. ld65 Users Guide
   https://cc65.github.io/doc/ld65.html
8. da65 Users Guide
   https://cc65.github.io/doc/da65.html
9. Překladače jazyka C pro historické osmibitové mikroprocesory
   https://www.root.cz/clanky/prekladace-jazyka-c-pro-historicke-osmibitove-mikroprocesory/
10. Překladače programovacího jazyka C pro historické osmibitové mikroprocesory (2)
    https://www.root.cz/clanky/prekladace-programovaciho-jazyka-c-pro-historicke-osmibitove-mikroprocesory-2/
11. Getting Started Programming in C: Coding a Retro Game with C Part 2
    https://retrogamecoders.com/getting-started-with-c-cc65/
12. NES game development in 6502 assembly – Part 1
    https://kibrit.tech/en/blog/nes-game-development-part-1
13. NES 6502 Programming Tutorial – Part 1: Getting Started
    https://dev.xenforo.relay­.cool/index.php?threads/nes-6502-programming-tutorial-part-1-getting-started.858389/
14. Minimal NES example using ca65
    https://github.com/bbbradsmith/NES-ca65-example
15. List of 6502-based Computers and Consoles
    https://www.retrocompute.co.uk/list-of-6502-based-computers-and-consoles/
16. 6502 – the first RISC µP
    http://ericclever.com/6500/
17. 3 Generations of Game Machine Architecture
    http://www.atariarchives.or­g/dev/CGEXPO99.html
18. “Hello, world” from scratch on a 6502 — Part 1
    https://www.youtube.com/wat­ch?v=LnzuMJLZRdU
19. A Tour of 6502 Cross-Assemblers
    https://bumbershootsoft.wor­dpress.com/2016/01/31/a-tour-of-6502-cross-assemblers/
20. Adventures with ca65
    https://atariage.com/forum­s/topic/312451-adventures-with-ca65/
21. example ca65 startup code
    https://atariage.com/forum­s/topic/209776-example-ca65-startup-code/
22. 6502 PRIMER: Building your own 6502 computer
    http://wilsonminesco.com/6502primer/
23. 6502 Instruction Set
    https://www.masswerk.at/6502/6502_in­struction_set.html
24. Chip Hall of Fame: MOS Technology 6502 Microprocessor
    https://spectrum.ieee.org/tech-history/silicon-revolution/chip-hall-of-fame-mos-technology-6502-microprocessor
25. Single-board computer
    https://en.wikipedia.org/wiki/Single-board_computer
26. www.6502.org
    http://www.6502.org/
27. 6502 PRIMER: Building your own 6502 computer – clock generator
    http://wilsonminesco.com/6502pri­mer/ClkGen.html
28. Great Microprocessors of the Past and Present (V 13.4.0)
    http://www.cpushack.com/CPU/cpu.html
29. Jak se zrodil procesor?
    https://www.root.cz/clanky/jak-se-zrodil-procesor/
30. Osmibitové mikroprocesory a mikrořadiče firmy Motorola (1)
    https://www.root.cz/clanky/osmibitove-mikroprocesory-a-mikroradice-firmy-motorola-1/
31. Mikrořadiče a jejich použití v jednoduchých mikropočítačích
    https://www.root.cz/clanky/mikroradice-a-jejich-pouziti-v-jednoduchych-mikropocitacich/
32. Mikrořadiče a jejich aplikace v jednoduchých mikropočítačích (2)
    https://www.root.cz/clanky/mikroradice-a-jejich-aplikace-v-jednoduchych-mikropocitacich-2/
33. 25 Microchips That Shook the World
    https://spectrum.ieee.org/tech-history/silicon-revolution/25-microchips-that-shook-the-world
34. Comparison of instruction set architectures
    https://en.wikipedia.org/wi­ki/Comparison_of_instructi­on_set_architectures
35. How To Start Learning Atari 8 Bit Assembly For Free
    https://forums.atariage.com/to­pic/300732-how-to-start-learning-atari-8-bit-assembly-for-free/
36. WUDSN (Demo Group)
    https://www.wudsn.com/
37. Machine Language For Beginners
    https://www.atariarchives.org/mlb/
38. Assembly language: all about I/O
    https://www.atarimagazines­.com/v3n8/AllAbout_IO.html
39. Sedmdesátiny assemblerů: lidsky čitelný strojový kód
    https://www.root.cz/clanky/sed­mdesatiny-assembleru-lidsky-citelny-strojovy-kod/
40. Color names
    https://atariwiki.org/wiki/Wi­ki.jsp?page=Color%20names
41. ATASCII
    https://en.wikipedia.org/wiki/ATASCII
42. Put characters in display ram isn't ATASCII?
    https://forums.atariage.com/to­pic/359973-put-characters-in-display-ram-isnt-atascii/
43. ATASCII And Internal Character Code Values
    https://www.atariarchives­.org/mapping/appendix10.php
44. Reading ATASCII from the keyboard in assembly
    https://forums.atariage.com/to­pic/361733-reading-atascii-from-the-keyboard-in-assembly/
45. Why does the 6502 JSR instruction only increment the return address by 2 bytes?
    https://retrocomputing.stac­kexchange.com/questions/19543/why-does-the-6502-jsr-instruction-only-increment-the-return-address-by-2-bytes
46. Pushing return address to stack off by 1 byte
    https://forums.atariage.com/to­pic/378206-pushing-return-address-to-stack-off-by-1-byte/
47. Intel x86 documentation has more pages than the 6502 has transistors
    https://www.righto.com/2013/09/intel-x86-documentation-has-more-pages.html
48. Clearing a Section of Memory
    http://www.6502.org/source/ge­neral/clearmem.htm
49. Practical Memory Move Routines by Bruce Clark
    http://www.6502.org/source/ge­neral/memory_move.html
50. 6502 Assembly Programming Guide
    https://neumont-gamedev.github.io/posts/retrogamedev-6502-guide/
51. Off-by-one error
    https://en.wikipedia.org/wiki/Off-by-one_error
52. 6502 cycle times
    https://www.nesdev.org/wi­ki/6502_cycle_times
53. Atari TIA
    http://www.atarihq.com/danb/tia.shtml
54. TIA Playfield
    http://www.atarihq.com/dan­b/TIA/Playfield.shtml
55. Atari Inc.:
    ANTIC C012296 (NTSC) Revision D
    Atari Incorporated, Sunnyvale CA, 1982
56. Atari Inc.:
    GTIA C014805 (NTSC) Revision A
    Atari Incorporated, Sunnyvale CA, 1982
57. Atari 5200
    http://www.atariage.com/sof­tware_search.html?SystemID=5200
58. Atari 5200 Hardware and Accessories
    http://www.atariage.com/5200/ar­chives/hardware.html
59. Atari 5200 Screenshots
    http://www.atariage.com/sys­tem_items.html?SystemID=5200&I­temTypeID=SCREENSHOT
60. History of video game consoles (second generation): Wikipedia
    http://en.wikipedia.org/wi­ki/History_of_video_game_con­soles_(second_generation)
61. Atari 5200: Wikipedia
    http://en.wikipedia.org/wi­ki/Atari_5200
62. Player-Missile Graphics
    https://www.atariarchives­.org/agagd/chapter5.php
63. Sprite (computer graphics)
    https://en.wikipedia.org/wi­ki/Sprite_(computer_graphic­s)
