1. Propojení Pythonu s nativními knihovnami s využitím balíčku ctypes: zarovnání ve strukturách, bitová pole

V předchozím článku o volání nativních funkcí z Pythonu přes knihovnu ctypes jsme se zabývali způsobem předávání struktur (struct) a ukazatelů (pointer) z jazyka Python do céčka (včetně kombinace obou způsobů, tj. předání ukazatele na strukturu). Dnes na toto téma navážeme. Zabývat se budeme trojicí problémů: předáváním struktur, které obsahují jako své prvky ukazatele, předáváním bitových polí a taktéž problematikou zarovnání prvků ve strukturách. Se všemi těmito problémy se pochopitelně velmi často můžeme setkat v praxi.

2. Krátké zopakování: nativní (céčková) knihovna pro výpočet a vykreslení fraktálů

Připomeňme si hlavní téma předchozího článku. Ukázali jsme si v něm, jakým způsobem je možné předávat datové struktury z Pythonu do nativních funkcí naprogramovaných v jazyku C. Jedná se (z pohledu jazyka C) o běžné struktury (struct) předávané buď hodnotou nebo odkazem, tedy přes ukazatel.

Konkrétně se jednalo o tyto dvě jednoduché struktury:

typedef struct {
    unsigned int width;
    unsigned int height;
} image_size_t;

typedef struct {
    unsigned int maxiter;
    double cx;
    double cy;
} rendering_params_t;

Tyto struktury jsou použity pro předání parametrů do nativních (céčkovských) funkcí nazvaných render_mandelbrot a render_julia:

#include "renderer.h"

void putpixel(unsigned char **pixel, const unsigned char *palette,
              int color_index) {
    int color_offset = color_index * 3;
    unsigned char *pal = (unsigned char *)(palette + color_offset);

    *(*pixel)++ = *pal++;
    *(*pixel)++ = *pal++;
    *(*pixel)++ = *pal;
    (*pixel)++;
}

void render_mandelbrot(image_size_t *image_size,
                       const unsigned char *palette, unsigned char *pixels,
                       rendering_params_t *rendering_params) {
    int x, y;
    double cx, cy;
    double xmin = -2.0, ymin = -1.5, xmax = 1.0, ymax = 1.5;
    unsigned char *p = pixels;

    cy = ymin;
    for (y = 0; y < image_size->height; y++) {
        cx = xmin;
        for (x = 0; x < image_size->width; x++) {
            double zx = 0.0;
            double zy = 0.0;
            unsigned int i = 0;
            while (i < rendering_params->maxiter) {
                double zx2 = zx * zx;
                double zy2 = zy * zy;
                if (zx2 + zy2 > 4.0) {
                    break;
                }
                zy = 2.0 * zx * zy + cy;
                zx = zx2 - zy2 + cx;
                i++;
            }
            putpixel(&p, palette, i);
            cx += (xmax - xmin) / image_size->width;
        }
        cy += (ymax - ymin) / image_size->height;
    }
}

void render_julia(image_size_t *image_size,
                  const unsigned char *palette, unsigned char *pixels,
                  rendering_params_t *rendering_params) {
    int x, y;
    double zx0, zy0;
    double xmin = -1.5, ymin = -1.5, xmax = 1.5, ymax = 1.5;
    unsigned char *p = pixels;

    zy0 = ymin;
    for (y = 0; y < image_size->height; y++) {
        zx0 = xmin;
        for (x = 0; x < image_size->width; x++) {
            double zx = zx0;
            double zy = zy0;
            unsigned int i = 0;
            while (i < rendering_params->maxiter) {
                double zx2 = zx * zx;
                double zy2 = zy * zy;
                if (zx2 + zy2 > 4.0) {
                    break;
                }
                zy = 2.0 * zx * zy + rendering_params->cy;
                zx = zx2 - zy2 + rendering_params->cx;
                i++;
            }
            putpixel(&p, palette, i);
            zx0 += (xmax - xmin) / image_size->width;
        }
        zy0 += (ymax - ymin) / image_size->height;
    }
}

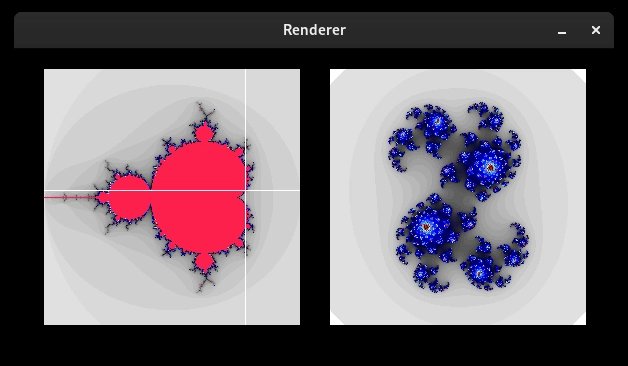

Obrázek 1: Vykreslení Mandelbrotovy a Juliovy množiny demonstračními příklady.

Autor: Pavel Tisnovsky, podle licence: Rights Managed

3. Interaktivní části aplikace naprogramovaná v Pythonu

Opět si pro zopakování ukažme, jak vypadá interaktivní část aplikace, která je naprogramovaná v Pythonu a která volá nativní funkce render_mandelbrot a render_julia. Těmto funkcím jsou pochopitelně předány všechny potřebné parametry, včetně dvou struktur (dokonce referencí, nikoli hodnotou):

import sys
from ctypes import (
    CDLL,
    c_double,
    c_int,
    c_uint,
    create_string_buffer,
    Structure,
    pointer,
)

from palette_mandmap import palette

import pygame
import pygame.locals

TITLE = "Renderer"
SCREEN_WIDTH = 600
SCREEN_HEIGHT = 300
IMAGE_WIDTH = 256
IMAGE_HEIGHT = 256

MAXITER = 150


def initialize_ui(title, width, height):
    """Initialize Pygame display, drawing surface, and clocks."""
    # set window title
    pygame.display.set_caption(title)

    # initialize window
    display = pygame.display.set_mode([width, height])
    display.fill((0, 0, 0))

    clock = pygame.time.Clock()

    return display, clock


def palette_to_buffer(p):
    s = create_string_buffer(len(p) * 3)
    i = 0
    for color in p:
        s[i] = color[0]
        s[i + 1] = color[1]
        s[i + 2] = color[2]
        i += 3
    return s


def event_loop(display, image1, image2, clock):
    while True:
        for event in pygame.event.get():
            if event.type == pygame.locals.QUIT:
                pygame.quit()
                sys.exit()
            if event.type == pygame.locals.KEYDOWN:
                if event.key == pygame.locals.K_ESCAPE:
                    pygame.quit()
                    sys.exit()

        # all events has been processed - update scene and redraw the screen
        display.blit(image1, (30, 20))
        display.blit(image2, (60 + image1.get_width(), 20))

        # and update the whole display
        pygame.display.update()
        clock.tick(25)


def image_from_buffer(buffer, width, height, fmt):
    return pygame.image.frombytes(bytes(buffer), (width, height), fmt)


class ImageSize(Structure):
    _fields_ = [("width", c_uint), ("height", c_uint)]


class RenderingParams(Structure):
    _fields_ = [("maxiter", c_uint), ("cx", c_double), ("cy", c_double)]


def main():
    image_size = ImageSize(IMAGE_WIDTH, IMAGE_HEIGHT)

    cx = -0.171119200000000013445
    cy = 0.657309400000000000000
    rendering_params = RenderingParams(MAXITER, cx, cy)

    pal = palette_to_buffer(palette)

    display, clock = initialize_ui(TITLE, SCREEN_WIDTH, SCREEN_HEIGHT)

    # try to load dynamically linked library
    renderer = CDLL("./renderer.so")

    # create buffer for raster image
    buffer = create_string_buffer(4 * IMAGE_WIDTH * IMAGE_HEIGHT)

    # render Mandelbrot set into buffer
    renderer.render_mandelbrot(
        pointer(image_size), pal, buffer, pointer(rendering_params)
    )
    image1 = image_from_buffer(buffer, IMAGE_WIDTH, IMAGE_HEIGHT, "RGBX")

    # render Julia set into buffer
    renderer.render_julia(pointer(image_size), pal, buffer, pointer(rendering_params))
    image2 = image_from_buffer(buffer, IMAGE_WIDTH, IMAGE_HEIGHT, "RGBX")

    event_loop(display, image1, image2, clock)


if __name__ == "__main__":
    main()


# finito

4. Céčkovská struktura obsahující ukazatel

V předchozím demonstračním příkladu se do céčkových funkcí ve skutečnosti samostatně předávaly dvě informace související s obrázkem – struktura s jeho rozměry a v dalším samostatném parametru ukazatel na buffer s pixely:

void render_mandelbrot(image_size_t *image_size,
                       const unsigned char *palette, unsigned char *pixels,
                       rendering_params_t *rendering_params) {

Možná by mohlo být výhodnější tyto informace spojit do jediné struktury, která by mohla vypadat následovně:

typedef struct {
    unsigned int width;
    unsigned int height;
    unsigned char *pixels;
} image_t;

Druhá datová struktura, kterou používáme a která obsahuje informace o fraktálu, zůstane stále stejná:

typedef struct {
    unsigned int maxiter;
    double cx;
    double cy;
} rendering_params_t;

5. Céčkovské funkce akceptující strukturu obsahující ukazatel

Ve druhém kroku upravíme hlavičky obou céčkovských funkcí, do kterých se bude předávat struktura (resp. přesněji řečeno ukazatel na strukturu) se všemi informacemi o rastrovém obrázku, tj. s jeho rozměry i ukazatelem na buffer  hodnotami pixelů:

void render_mandelbrot(image_t *image,
                       const unsigned char *palette,
                       rendering_params_t *rendering_params) {
}



void render_julia(image_t *image,
                  const unsigned char *palette,
                  rendering_params_t *rendering_params) {

V tělech těchto funkcí dojde k nepatrným změnám, konkrétně při získání rozměrů obrázku a ukazatele na hodnoty (barvy) pixelů:

...
...
...
    unsigned char *p = image->pixels;
...
...
...
    cy = ymin;
    for (y = 0; y < image->height; y++) {
        cx = xmin;
        for (x = 0; x < image->width; x++) {

Úplný zdrojový kód céčkovské části aplikace bude po všech provedených úpravách vypadat následovně:

#include "renderer.h"

void putpixel(unsigned char **pixel, const unsigned char *palette,
              int color_index) {
    int color_offset = color_index * 3;
    unsigned char *pal = (unsigned char *)(palette + color_offset);

    *(*pixel)++ = *pal++;
    *(*pixel)++ = *pal++;
    *(*pixel)++ = *pal;
    (*pixel)++;
}

void render_mandelbrot(image_t *image,
                       const unsigned char *palette,
                       rendering_params_t *rendering_params) {
    int x, y;
    double cx, cy;
    double xmin = -2.0, ymin = -1.5, xmax = 1.0, ymax = 1.5;
    unsigned char *p = image->pixels;

    cy = ymin;
    for (y = 0; y < image->height; y++) {
        cx = xmin;
        for (x = 0; x < image->width; x++) {
            double zx = 0.0;
            double zy = 0.0;
            unsigned int i = 0;
            while (i < rendering_params->maxiter) {
                double zx2 = zx * zx;
                double zy2 = zy * zy;
                if (zx2 + zy2 > 4.0) {
                    break;
                }
                zy = 2.0 * zx * zy + cy;
                zx = zx2 - zy2 + cx;
                i++;
            }
            putpixel(&p, palette, i);
            cx += (xmax - xmin) / image->width;
        }
        cy += (ymax - ymin) / image->height;
    }
}

void render_julia(image_t *image,
                  const unsigned char *palette,
                  rendering_params_t *rendering_params) {
    int x, y;
    double zx0, zy0;
    double xmin = -1.5, ymin = -1.5, xmax = 1.5, ymax = 1.5;
    unsigned char *p = image->pixels;

    zy0 = ymin;
    for (y = 0; y < image->height; y++) {
        zx0 = xmin;
        for (x = 0; x < image->width; x++) {
            double zx = zx0;
            double zy = zy0;
            unsigned int i = 0;
            while (i < rendering_params->maxiter) {
                double zx2 = zx * zx;
                double zy2 = zy * zy;
                if (zx2 + zy2 > 4.0) {
                    break;
                }
                zy = 2.0 * zx * zy + rendering_params->cy;
                zx = zx2 - zy2 + rendering_params->cx;
                i++;
            }
            putpixel(&p, palette, i);
            zx0 += (xmax - xmin) / image->width;
        }
        zy0 += (ymax - ymin) / image->height;
    }
}

6. Volání upravených nativních funkcí z Pythonu s předáním struktury s ukazateli

Aby bylo možné obě výše uvedené nativní funkce volat a předat jim strukturu s ukazatelem, musíme v Pythonu vytvořit odpovídající třídu odvozenou od třídy ctypes.Structure. Pokusme se nejdříve v této třídě o definici prvku nazvaného pixels, jehož typ je ctypes.c_char_p. To by mělo být – alespoň na první pohled – korektní:

class Image(Structure):
    _fields_ = [
        ("width", c_uint),
        ("height", c_uint),
        ("pixels", c_char_p)
    ]

Další postup již poměrně dobře známe. Nejdříve načteme dynamicky linkovanou knihovnu:

# try to load dynamically linked library
renderer = CDLL("./renderer.so")

Dále naalokujeme buffer pro celý obrázek. Velikost bufferu odpovídá rozlišení obrázku vynásobeného hodnotou 4 (RGBA):

# create buffer for raster image
buffer = create_string_buffer(4 * IMAGE_WIDTH * IMAGE_HEIGHT)

Zkonstruujeme instanci třídy Image, a to včetně bufferu (odkazu na něj):

c_image_1 = Image(IMAGE_WIDTH, IMAGE_HEIGHT, buffer)

A následně se pokusíme zavolat nativní funkci s předáním ukazatele na c_image₁:

# render Mandelbrot set into buffer
renderer.render_mandelbrot(
    pointer(c_image_1), pal, pointer(rendering_params)
)

Totéž se pokusíme provést i pro druhý fraktál, který má být umístěn v samostatném obrázku:

c_image_2 = Image(IMAGE_WIDTH, IMAGE_HEIGHT, buffer)

# render Julia set into buffer
renderer.render_julia(pointer(c_image_2), pal, pointer(rendering_params))
image2 = image_from_buffer(buffer, IMAGE_WIDTH, IMAGE_HEIGHT, "RGBX")

7. Chování po spuštění

Ve skutečnosti je výše uvedená konstrukce třídy Image nekorektní, což se ovšem v Pythonu dozdíme až po spuštění skriptu:

Hello from the pygame community. https://www.pygame.org/contribute.html
Traceback (most recent call last):
  File "/home/ptisnovs/src/most-popular-python-libs/ctypes/exampleH/show.py", line 117, in <module>
    main()
  File "/home/ptisnovs/src/most-popular-python-libs/ctypes/exampleH/show.py", line 99, in main
    c_image_1 = Image(IMAGE_WIDTH, IMAGE_HEIGHT, buffer)
                ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
TypeError: incompatible types, c_char_Array_262144 instance instead of c_char_p instance

I když je to na první pohled poněkud zvláštní, neodpovídá typ ctypes.c_char_p datovému typu hodnoty vrácené z funkce ctypes.create_string_buffer. Pozor: toto je poměrně častá chyba, s níž se při práci s knihovnou ctypes setká prakticky každý.

8. Úplný zdrojový kód Pythonní části demonstračního příkladu

Pro úplnost i uveďme úplný zdrojový kód tohoto demonstračního příkladu, resp. přesněji řečeno jeho Pythonní části:

import sys
from ctypes import (
    CDLL,
    c_double,
    c_int,
    c_uint,
    c_char_p,
    create_string_buffer,
    Structure,
    pointer,
)

from palette_mandmap import palette

import pygame
import pygame.locals

TITLE = "Renderer"
SCREEN_WIDTH = 600
SCREEN_HEIGHT = 300
IMAGE_WIDTH = 256
IMAGE_HEIGHT = 256

MAXITER = 150


def initialize_ui(title, width, height):
    """Initialize Pygame display, drawing surface, and clocks."""
    # set window title
    pygame.display.set_caption(title)

    # initialize window
    display = pygame.display.set_mode([width, height])
    display.fill((0, 0, 0))

    clock = pygame.time.Clock()

    return display, clock


def palette_to_buffer(p):
    s = create_string_buffer(len(p) * 3)
    i = 0
    for color in p:
        s[i] = color[0]
        s[i + 1] = color[1]
        s[i + 2] = color[2]
        i += 3
    return s


def event_loop(display, image1, image2, clock):
    while True:
        for event in pygame.event.get():
            if event.type == pygame.locals.QUIT:
                pygame.quit()
                sys.exit()
            if event.type == pygame.locals.KEYDOWN:
                if event.key == pygame.locals.K_ESCAPE:
                    pygame.quit()
                    sys.exit()

        # all events has been processed - update scene and redraw the screen
        display.blit(image1, (30, 20))
        display.blit(image2, (60 + image1.get_width(), 20))

        # and update the whole display
        pygame.display.update()
        clock.tick(25)


def image_from_buffer(buffer, width, height, fmt):
    return pygame.image.frombytes(bytes(buffer), (width, height), fmt)


class Image(Structure):
    _fields_ = [("width", c_uint), ("height", c_uint), ("pixels", c_char_p)]


class RenderingParams(Structure):
    _fields_ = [("maxiter", c_uint), ("cx", c_double), ("cy", c_double)]


def main():
    cx = -0.171119200000000013445
    cy = 0.657309400000000000000
    rendering_params = RenderingParams(MAXITER, cx, cy)

    pal = palette_to_buffer(palette)

    display, clock = initialize_ui(TITLE, SCREEN_WIDTH, SCREEN_HEIGHT)

    # try to load dynamically linked library
    renderer = CDLL("./renderer.so")

    # create buffer for raster image
    buffer = create_string_buffer(4 * IMAGE_WIDTH * IMAGE_HEIGHT)

    c_image_1 = Image(IMAGE_WIDTH, IMAGE_HEIGHT, buffer)

    # render Mandelbrot set into buffer
    renderer.render_mandelbrot(
        pointer(c_image_1), pal, pointer(rendering_params)
    )
    image1 = image_from_buffer(buffer, IMAGE_WIDTH, IMAGE_HEIGHT, "RGBX")

    c_image_2 = Image(IMAGE_WIDTH, IMAGE_HEIGHT, buffer)

    # render Julia set into buffer
    renderer.render_julia(pointer(c_image_2), pal, pointer(rendering_params))
    image2 = image_from_buffer(buffer, IMAGE_WIDTH, IMAGE_HEIGHT, "RGBX")

    event_loop(display, image1, image2, clock)


if __name__ == "__main__":
    main()


# finito

9. Korektní varianta předávání struktury obsahující ukazatel

V případě, že má struktura předávaná z Pythonu do jazyka C obsahovat ukazatel (nebo ukazatele), musíme postupovat nepatrně odlišně. Typ „ukazatel na typ X“ je nutné definovat formou:

ctypes.POINTER(typ)

Nejprve identifikátor POINTER (což je jméno vestavěné funkce) musíme importovat:

from ctypes import POINTER

Následně upravím definici třídy Image, která datovou strukturu popisuje:

class Image(Structure):
    _fields_ = [
        ("width", c_uint),
        ("height", c_uint),
        ("pixels", POINTER(c_char))
    ]

10. Poslední varianta demonstračního příkladu: nativní i Pythonní část

Poslední – nyní již plně korektní – varianta demonstračního příkladu, ve kterém se z Pythonu volá nativní funkce a předává se jí struktura s ukazatelem, bude vypadat následovně.

Hlavičkový soubor s definicí struktur:

typedef struct {
    unsigned int width;
    unsigned int height;
    unsigned char *pixels;
} image_t;

typedef struct {
    unsigned int maxiter;
    double cx;
    double cy;
} rendering_params_t;

Nativní část aplikace naprogramovaná v jazyku C:

#include "renderer.h"

void putpixel(unsigned char **pixel, const unsigned char *palette,
              int color_index) {
    int color_offset = color_index * 3;
    unsigned char *pal = (unsigned char *)(palette + color_offset);

    *(*pixel)++ = *pal++;
    *(*pixel)++ = *pal++;
    *(*pixel)++ = *pal;
    (*pixel)++;
}

void render_mandelbrot(image_t *image,
                       const unsigned char *palette,
                       rendering_params_t *rendering_params) {
    int x, y;
    double cx, cy;
    double xmin = -2.0, ymin = -1.5, xmax = 1.0, ymax = 1.5;
    unsigned char *p = image->pixels;

    cy = ymin;
    for (y = 0; y < image->height; y++) {
        cx = xmin;
        for (x = 0; x < image->width; x++) {
            double zx = 0.0;
            double zy = 0.0;
            unsigned int i = 0;
            while (i < rendering_params->maxiter) {
                double zx2 = zx * zx;
                double zy2 = zy * zy;
                if (zx2 + zy2 > 4.0) {
                    break;
                }
                zy = 2.0 * zx * zy + cy;
                zx = zx2 - zy2 + cx;
                i++;
            }
            putpixel(&p, palette, i);
            cx += (xmax - xmin) / image->width;
        }
        cy += (ymax - ymin) / image->height;
    }
}

void render_julia(image_t *image,
                  const unsigned char *palette,
                  rendering_params_t *rendering_params) {
    int x, y;
    double zx0, zy0;
    double xmin = -1.5, ymin = -1.5, xmax = 1.5, ymax = 1.5;
    unsigned char *p = image->pixels;

    zy0 = ymin;
    for (y = 0; y < image->height; y++) {
        zx0 = xmin;
        for (x = 0; x < image->width; x++) {
            double zx = zx0;
            double zy = zy0;
            unsigned int i = 0;
            while (i < rendering_params->maxiter) {
                double zx2 = zx * zx;
                double zy2 = zy * zy;
                if (zx2 + zy2 > 4.0) {
                    break;
                }
                zy = 2.0 * zx * zy + rendering_params->cy;
                zx = zx2 - zy2 + rendering_params->cx;
                i++;
            }
            putpixel(&p, palette, i);
            zx0 += (xmax - xmin) / image->width;
        }
        zy0 += (ymax - ymin) / image->height;
    }
}

Poslední část aplikace naprogramovaná v Pythonu, z něhož se volají nativní funkce:

import sys
from ctypes import (
    CDLL,
    c_double,
    c_int,
    c_uint,
    c_char,
    create_string_buffer,
    Structure,
    pointer,
    POINTER,
)

from palette_mandmap import palette

import pygame
import pygame.locals

TITLE = "Renderer"
SCREEN_WIDTH = 600
SCREEN_HEIGHT = 300
IMAGE_WIDTH = 256
IMAGE_HEIGHT = 256

MAXITER = 150


def initialize_ui(title, width, height):
    """Initialize Pygame display, drawing surface, and clocks."""
    # set window title
    pygame.display.set_caption(title)

    # initialize window
    display = pygame.display.set_mode([width, height])
    display.fill((0, 0, 0))

    clock = pygame.time.Clock()

    return display, clock


def palette_to_buffer(p):
    s = create_string_buffer(len(p) * 3)
    i = 0
    for color in p:
        s[i] = color[0]
        s[i + 1] = color[1]
        s[i + 2] = color[2]
        i += 3
    return s


def event_loop(display, image1, image2, clock):
    while True:
        for event in pygame.event.get():
            if event.type == pygame.locals.QUIT:
                pygame.quit()
                sys.exit()
            if event.type == pygame.locals.KEYDOWN:
                if event.key == pygame.locals.K_ESCAPE:
                    pygame.quit()
                    sys.exit()

        # all events has been processed - update scene and redraw the screen
        display.blit(image1, (30, 20))
        display.blit(image2, (60 + image1.get_width(), 20))

        # and update the whole display
        pygame.display.update()
        clock.tick(25)


def image_from_buffer(buffer, width, height, fmt):
    return pygame.image.frombytes(bytes(buffer), (width, height), fmt)


class Image(Structure):
    _fields_ = [("width", c_uint), ("height", c_uint), ("pixels", POINTER(c_char))]


class RenderingParams(Structure):
    _fields_ = [("maxiter", c_uint), ("cx", c_double), ("cy", c_double)]


def main():
    cx = -0.171119200000000013445
    cy = 0.657309400000000000000
    rendering_params = RenderingParams(MAXITER, cx, cy)

    pal = palette_to_buffer(palette)

    display, clock = initialize_ui(TITLE, SCREEN_WIDTH, SCREEN_HEIGHT)

    # try to load dynamically linked library
    renderer = CDLL("./renderer.so")

    # create buffer for raster image
    buffer = create_string_buffer(4 * IMAGE_WIDTH * IMAGE_HEIGHT)

    c_image_1 = Image(IMAGE_WIDTH, IMAGE_HEIGHT, buffer)

    # render Mandelbrot set into buffer
    renderer.render_mandelbrot(
        pointer(c_image_1), pal, pointer(rendering_params)
    )
    image1 = image_from_buffer(buffer, IMAGE_WIDTH, IMAGE_HEIGHT, "RGBX")

    c_image_2 = Image(IMAGE_WIDTH, IMAGE_HEIGHT, buffer)

    # render Julia set into buffer
    renderer.render_julia(pointer(c_image_2), pal, pointer(rendering_params))
    image2 = image_from_buffer(buffer, IMAGE_WIDTH, IMAGE_HEIGHT, "RGBX")

    event_loop(display, image1, image2, clock)


if __name__ == "__main__":
    main()


# finito

11. Bitová pole v jazyku C a Pythonu

V programovacím jazyku C lze definovat takzvaná bitová pole (bitfields). Opět se jedná o datové struktury, ovšem prvky těchto struktur neobsahují pouze své názvy a informace o typu, ale i počet bitů nutných pro uložení tohoto prvku. Je tak například možné specifikovat, že hodnota prvku x má být typu unsigned int a současně se má v paměti pro tento prvek rezervovat n bitů (například jeden bit, čtyři bity atd.). Bitová pole se často používají pro implementaci různých datových struktur, které (například) kromě ukazatelů obsahují i takzvané tagy. Taktéž se s nimi setkáme ve chvíli, kdy je nutné pracovat s HW registry, které mohou mít na jednotlivé bity namapovány různé informace. Příkladem může být uložení barvových atributů ve standardních textových režimech IBM PC:

 ╓7┬6┬5┬4┬3┬2┬1┬0╖
 ║ │bkgnd│ frgnd ║
 ╙─┴─┴─┴─┴─┴─┴─┴─╜ bity
  ║ ╚═╦═╝ ╚═════╩═► 0-3:  barva popředí 0-15
  ║   ╚═══════════► 4-6:  barva pozadí 0-7
  ╚═══════════════►   7:  povolení blikání

Jak již bylo napsáno výše, je podpora bitových polí v jazyku C jednoduchá, ovšem při volání céčkovských funkcí musíme umět s bitovými poli pracovat i v Pythonu.

12. Předání běžné struktury (nikoli bitového pole) hodnotou a odkazem

Podívejme se na velmi jednoduchý příklad, ve kterém budeme chtít (po dalších úpravách) volat nativní funkce a předávat jim bitové pole, a to buď hodnotou nebo odkazem. Prozatím namísto skutečného bitového pole využijeme běžnou strukturu:

#include <stdio.h>

typedef struct {
    unsigned int a;
    unsigned int b;
    unsigned int c;
} my_struct;

void test_pass_by_value(my_struct s) {
    printf("a=%u\nb=%u\nc=%u\n", s.a, s.b, s.c);
}

void test_pass_by_reference(my_struct *s) {
    printf("a=%u\nb=%u\nc=%u\n", s->a, s->b, s->c);
}

V Pythonu budeme strukturu (opět – prozatím ne bitové pole) deklarovat takto:

class MyStruct(Structure):
    _fields_ = [
        ("a", c_uint),
        ("b", c_uint),
        ("c", c_uint),
    ]

Volání nativních funkcí z Pythonu:

import sys
from ctypes import (
    CDLL,
    c_int,
    c_uint,
    Structure,
    pointer,
    POINTER,
)


class MyStruct(Structure):
    _fields_ = [
        ("a", c_uint),
        ("b", c_uint),
        ("c", c_uint),
    ]


def main():
    # try to load dynamically linked library
    bitfield = CDLL("./bitfield.so")

    my_struct = MyStruct(1, 2, 3)

    # pass my value
    print("Pass struct by value:")
    bitfield.test_pass_by_value(my_struct)

    print()

    # pass my reference
    print("Pass struct by reference:")
    bitfield.test_pass_by_reference(pointer(my_struct))


if __name__ == "__main__":
    main()


# finito

Chování po spuštění naznačuje, že je vše v pořádku:

Pass struct by value:
a=1
b=2
c=3

Pass struct by reference:
a=1
b=2
c=3

13. Definice bitového pole v jazyku C

Nyní přejdeme od běžných datových struktur ke skutečným bitovým polím. Nejdříve si takové pole nadefinujeme v jazyku C:

typedef struct {
    unsigned int a:5;
    unsigned int b:6;
    unsigned int c:7;
} my_struct;

Celá nativní část s funkcemi, které akceptují jako své parametry bitové pole předávané hodnotou nebo odkazem, vypadá následovně:

#include <stdio.h>

typedef struct {
    unsigned int a:5;
    unsigned int b:6;
    unsigned int c:7;
} my_struct;

void test_pass_by_value(my_struct s) {
    printf("a=%u\nb=%u\nc=%u\n", s.a, s.b, s.c);
}

void test_pass_by_reference(my_struct *s) {
    printf("a=%u\nb=%u\nc=%u\n", s->a, s->b, s->c);
}

14. Definice struktury v Pythonu bez ohledu na bitové šířky prvků

Pokusme se v Pythonní části naší testací aplikace definovat datovou strukturu s běžnými prvky, nikoli s bitovými poli:

class MyStruct(Structure):
    _fields_ = [
        ("a", c_uint),
        ("b", c_uint),
        ("c", c_uint),
    ]

Zajímavé je, že knihovna ctypes, která většinou velmi dobře hlídá datové typy (někdy až příliš přísně), v tomto případě nebude vypisovat žádné chyby ani varování a umožní nám výše uvedenou strukturu předat do céčkovských (nativních) funkcí:

import sys
from ctypes import (
    CDLL,
    c_int,
    c_uint,
    Structure,
    pointer,
    POINTER,
)


class MyStruct(Structure):
    _fields_ = [
        ("a", c_uint),
        ("b", c_uint),
        ("c", c_uint),
    ]


def main():
    # try to load dynamically linked library
    bitfield = CDLL("./bitfield.so")

    my_struct = MyStruct(1, 2, 3)

    # pass my value
    print("Pass struct by value:")
    bitfield.test_pass_by_value(my_struct)

    print()

    # pass my reference
    print("Pass struct by reference:")
    bitfield.test_pass_by_reference(pointer(my_struct))


if __name__ == "__main__":
    main()


# finito

Ovšem po spuštění je patrné, že výsledky nejsou korektní, protože se nevypsaly hodnoty 1, 2 a 3, ale hodnoty 1, 0 a 0. Evidentně si tedy Pythonní část aplikace s céčkovou částí příliš nerozumí:

Pass struct by value:
a=1
b=0
c=0

Pass struct by reference:
a=1
b=0
c=0

15. Definice struktury v Pythonu s ohledem na bitové šířky prvků

Aby se korektně naplnily i prvky struktury s bitovými poli, musíme (v Pythonu) provést správnou a kompatibilní deklaraci takové struktury. Konkrétně to znamená, že v deklaraci musíme uvést i počet bitů jednotlivých prvků. To se provede snadno – přidáním třetí informace k prvku. Uvedeme tedy jeho jméno, datový typ a počet bitů:

class MyStruct(Structure):
    _fields_ = [
        ("a", c_uint, 5),
        ("b", c_uint, 6),
        ("c", c_uint, 7),
    ]

16. Korektní způsob předání bitového pole z Pythonu do nativní funkce

Upravený (či možná lépe řečeno opravený) kód v Pythonu bude vypadat následovně:

import sys
from ctypes import (
    CDLL,
    c_int,
    c_uint,
    Structure,
    pointer,
    POINTER,
)


class MyStruct(Structure):
    _fields_ = [
        ("a", c_uint, 5),
        ("b", c_uint, 6),
        ("c", c_uint, 7),
    ]


def main():
    # try to load dynamically linked library
    bitfield = CDLL("./bitfield.so")

    my_struct = MyStruct(1, 2, 3)

    # pass my value
    print("Pass struct by value:")
    bitfield.test_pass_by_value(my_struct)

    print()

    # pass my reference
    print("Pass struct by reference:")
    bitfield.test_pass_by_reference(pointer(my_struct))


if __name__ == "__main__":
    main()


# finito

Nyní po spuštění dostaneme korektní hodnoty – obě části aplikace si tedy dobře rozumí:

Pass struct by value:
a=1
b=2
c=3

Pass struct by reference:
a=1
b=2
c=3

17. Zarovnání prvků ve strukturách

V programovacím jazyku C jsou definována pravidla určující způsob zarovnání prvků ve strukturách (alignment). Tato pravidla mohou být relativně komplikovaná a obecně řečeno je nutné je znát zejména ve chvíli, kdy jsou datové struktury předávány mezi různými programovacími jazyky. Ovšem při použití knihovny ctypes jsme (většinou) této práce ušetřeni, protože ctypes používá stejná pravidla, jako překladač jazyka C. Ovšem v případě potřeby je možné i zarovnání řídit (jak na straně C, tak i Pythonu), což je relativně komplikované téma (navíc závislé na použité architektuře), kterému se budeme podrobněji věnovat v závěrečném článku.

18. Repositář s demonstračními příklady

V předminulém, minulém i dnešním článku popsané demonstrační příklady naleznete na GitHubu:

Navíc si pro úplnost uveďme demonstrační příklady použité v článcích o knihovně cffi. I v těchto článcích jsme se totiž o ctypes zmiňovali:

19. Odkazy na Internetu

1. ctypes – A foreign function library for Python
   https://docs.python.org/3/li­brary/ctypes.html
2. Pygame: display
   https://www.pygame.org/doc­s/ref/display.html
3. Pygame: event
   https://www.pygame.org/doc­s/ref/event.html
4. Pygame: image
   https://www.pygame.org/doc­s/ref/image.html
5. Pygame: clock
   https://www.pygame.org/doc­s/ref/time.html#pygame.ti­me.Clock
6. Fraktály v počítačové grafice XII
   https://www.root.cz/clanky/fraktaly-v-pocitacove-grafice-xii/
7. Fraktály v počítačové grafice XIII
   https://www.root.cz/clanky/fraktaly-v-pocitacove-grafice-xiii/
8. Fraktály v počítačové grafice XIV
   https://www.root.cz/clanky/fraktaly-v-pocitacove-grafice-xiv/
9. CFFI documentation
   https://cffi.readthedocs.i­o/en/latest/
10. cffi 1.15.1 na PyPi
    https://pypi.org/project/cffi/
11. Python Bindings: Calling C or C++ From Python
    https://realpython.com/python-bindings-overview/
12. Interfacing with C/C++ Libraries
    https://docs.python-guide.org/scenarios/clibs/
13. Cython, pybind11, cffi – which tool should you choose?
    http://blog.behnel.de/posts/cython-pybind11-cffi-which-tool-to-choose.html
14. Python FFI with ctypes and cffi
    https://eli.thegreenplace­.net/2013/03/09/python-ffi-with-ctypes-and-cffi
15. Propojení Go s Pythonem s využitím cgo a ctypes
    https://www.root.cz/clanky/propojeni-go-s-pythonem-s-vyuzitim-cgo-a-ctypes/
16. Propojení Go s Pythonem s využitím cgo a ctypes (2. část)
    https://www.root.cz/clanky/propojeni-go-s-pythonem-s-vyuzitim-cgo-a-ctypes-2-cast/
17. Programovací jazyk Rust: použití FFI pro volání funkcí z nativních knihoven
    https://www.root.cz/clanky/pro­gramovaci-jazyk-rust-pouziti-ffi-pro-volani-funkci-z-nativnich-knihoven/
18. Programovací jazyk Rust: použití FFI při předávání struktur
    https://www.root.cz/clanky/pro­gramovaci-jazyk-rust-pouziti-ffi-pri-predavani-struktur/
19. Programovací jazyk Rust: použití FFI pro volání funkcí z nativních knihoven (2. část)
    https://www.root.cz/clanky/pro­gramovaci-jazyk-rust-pouziti-ffi-pro-volani-funkci-z-nativnich-knihoven-2-cast/
20. Dynamic-link library
    https://en.wikipedia.org/wiki/Dynamic-link_library
21. Úvod do jazyka C: Deklarace funkcí
    https://www.fi.muni.cz/us­r/jkucera/pb071/sl5.htm
22. Using standard library headers with CFFI
    https://stackoverflow.com/qu­estions/57481873/using-standard-library-headers-with-cffi
23. Preparing and Distributing modules
    https://cffi.readthedocs.i­o/en/latest/cdef.html
24. C Arrays
    https://www.programiz.com/c-programming/c-arrays
25. C Arrays
    https://www.w3schools.com/c/c_a­rrays.php
26. Array of Structures in C
    https://overiq.com/c-programming-101/array-of-structures-in-c/#google_vignette
27. C Structures (structs)
    https://www.w3schools.com/c/c_struc­ts.php
28. C Structs and pointers
    https://www.programiz.com/c-programming/c-structures-pointers
29. Bit Fields in C
    https://www.geeksforgeeks.org/c/bit-fields-c/
30. C Alignment Cheatsheet
    https://github.com/Q1CHENL/c-alignment-cheatsheet
31. GNU C Language Manual
    https://www.gnu.org/software/c-intro-and-ref/manual/html_node/index.html
32. C Intro: 15 Structures
    https://www.gnu.org/software/c-intro-and-ref/manual/html_node/Structures.html
33. C Intro: 15.7 Bit Fields
    https://www.gnu.org/software/c-intro-and-ref/manual/html_node/Bit-Fields.html
