1. Vykreslování spritů a animací na ZX Spectru (2. část)

Na předchozí část seriálu o tvorbě her i dalších aplikací určených pro slavné ZX Spectrum dnes navážeme. Připomeňme si, že minule jsme si ukázali, jakým způsobem je možné na obrazovku ZX Spectra vykreslit takzvaný sprite, což je v kontextu osmibitových mikropočítačů a herních konzolí termín označující pohyblivý a většinou i animovaný obrázek nějaké herní postavičky. Prozatím umíme vykreslit sprite o libovolné velikosti, i když – jak uvidíme dále – má náš postup prozatím velmi mnoho problémů a bude ho nutné v mnoha ohledech vylepšit a taktéž opravit.

Základní verze programu napsaného v assembleru mikroprocesoru Zilog Z80, který je určen pro vykreslení postavičky o rozměru 24×24 pixelů (v tomto případě navíc bez podpory plynulého posunu o jednotlivé pixely) vypadala následovně. Samotná data s maskou spritu jsou v této variantě součástí zdrojového kódu:

SCREEN_ADR      equ $4000
ENTRY_POINT     equ $8000

        org ENTRY_POINT

start:
        ld b, 15                 ; x-ová souřadnice
        ld c, 3                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy spritu
        call draw_sprite

        ld b, 29                 ; x-ová souřadnice
        ld c, 21                 ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy
        call draw_sprite

finish:
        jr finish                ; žádný návrat do systému


calc_sprite_address:
        ; parametry:
        ; B - x-ová souřadnice (ve znacích, ne pixelech)
        ; C - y-ová souřadnice (ve znacích, ne pixelech)
        ;
        ; návratové hodnoty:
        ; DE - adresa pro zápis bloku
        ;
        ; vzor adresy:
        ; 0 1 0 Y4 Y3 0 0 0 | Y2 Y1 Y0 X4 X3 X2 X1 X0
        ld  a, c
        and %00000111            ; pouze spodní tři bity y-ové souřadnice (řádky 0..7)
        rrca
        rrca
        rrca                     ; nyní jsou čísla řádků v horních třech bitech
        or  b                    ; připočítat x-ovou souřadnici
        ld  e, a                 ; máme spodní bajt adresy
                                 ; Y2 Y1 Y0 X4 X3 X2 X1 X0

        ld  a, c                 ; y-ová souřadnice
        and %00011000            ; dva bity s indexem "bloku" 0..3 (dolní tři bity už máme zpracovány)
        or  %01000000            ; "posun" do obrazové paměti (na 0x4000)
        ld  d, a                 ; máme horní bajt adresy
                                 ; 0 1 0 Y5 Y4 0 0 0
        ret                      ; návrat z podprogramu


add_e MACRO n                    ; zvýšení hodnoty regitru E
        ld   a, e
        add  a, n
        ld   e, a
endm

draw_sprite:
        ld hl, SPRITE_ADR        ; adresa, od níž začíná maska spritu
        push de
        call draw_8_lines        ; vykreslit prvních 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        push de
        call draw_8_lines        ; vykreslit druhých 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        call draw_8_lines        ; vykreslit třetích 8 řádků spritu

        ret                      ; návrat z podprogramu


draw_8_lines:
        ld b, 8                  ; počitadlo zapsaných řádků

loop:
        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        inc e

        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        inc e

        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky

        inc d                    ; posun na definici dalšího obrazového řádku
        dec e                    ; korekce - posun zpět pod první osmici pixelů
        dec e                    ; dtto
        djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
        ret                      ; návrat z podprogramu


SPRITE_ADR
        db %00000000, %00000000, %00000000
        db %00000000, %00000000, %00000000
        db %00000001, %11110000, %00010000
        db %00000011, %00111000, %00010000
        db %00000101, %11010111, %00010000
        db %00000101, %11001100, %00010000
        db %00000101, %00110000, %00010000
        db %00000100, %11001000, %00010000
        db %00000111, %00110110, %00010000
        db %00001100, %11111110, %00111000
        db %00011111, %11111000, %00000000
        db %00000000, %00000000, %00110000
        db %00000011, %11111111, %10110000
        db %00000101, %11111110, %11100000
        db %00001110, %11111101, %11000000
        db %00011000, %11111100, %00000000
        db %00011000, %00000000, %00000000
        db %00000001, %11111000, %00000000
        db %00000011, %11111100, %00000000
        db %00000001, %10110000, %00000000
        db %00000010, %00001100, %00000000
        db %00000111, %00001110, %00000000
        db %00011110, %00000111, %10000000
        db %00000000, %00000000, %00000000


end ENTRY_POINT

Tento program po svém spuštění vykreslí na obrazovku ZX Spectra dvojici spritů (postaviček). Výsledná scéna bude vypadat následovně:

Autor: tisnik + third party, podle licence: <a href="http://en.wikipedia.org/wiki/Rights_Managed">Rights Managed</a>

Obrázek 1: Dvojice spritů vykreslená dnešním prvním demonstračním příkladem na obrazovku ZX Spectra.

Poznámka: úplný zdrojový kód tohoto demonstračního příkladu naleznete na adrese https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/121–24×24-sprite.asm.

2. Urychlení vykreslování – optimalizace subrutiny draw₈_lines

Podprogram určený pro vykreslení spritu o rozměrech 24×24 pixelů třikrát volá subrutinu nazvanou draw₈_lines, která vykreslí „pouze“ osm obrazových řádků spritu, přičemž na každém řádku se zobrazí 24 pixelů. Tato subrutina interně obsahuje programovou smyčku opakovanou pro každý obrazový řádek. Původní varianta této subrutiny s programovou smyčkou vypadá následovně:

draw_8_lines:
        ld b, 8                  ; počitadlo zapsaných řádků

loop:
        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        inc e

        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        inc e

        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky

        inc d                    ; posun na definici dalšího obrazového řádku
        dec e                    ; korekce - posun zpět pod první osmici pixelů
        dec e                    ; dtto
        djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
        ret                      ; návrat z podprogramu

V této subrutině se dvojice registrů HL používá pro načtení bajtu z masky spritu a dvojice registrů DE pro zápis (přenos dat je pochopitelně prováděn přes akumulátor). Tuto subrutinu lze ovšem optimalizovat náhradou sekvence instrukcí ld (load) za „blokové“ přenosy (nyní ovšem s počitadlem obsahujícím jak počitadlo smyčky, tak i nižší nepoužitý bajt):

draw_8_lines:
        ld  bc, 8*(256+2)        ; počitadlo zapsaných řádků
loop:
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        dec e                    ; korekce - posun zpět pod první osmici pixelů
        dec e                    ; korekce
        inc d                    ; posun na definici dalšího obrazového řádku (+256)
        djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
        ret                      ; návrat z podprogramu

Výsledek je jak kratší, tak i rychlejší (opět díky _dw!).

Původní strojový kód:

803E:           label draw_8_lines
803E:0608       LD B, 08
8040:           label loop
8040:7E         LD A, (HL)
8041:12         LD (DE), A
8042:23         INC HL
8043:1C         INC E
8044:7E         LD A, (HL)
8045:12         LD (DE), A
8046:23         INC HL
8047:1C         INC E
8048:7E         LD A, (HL)
8049:12         LD (DE), A
804A:23         INC HL
804B:14         INC D
804C:1D         DEC E
804D:1D         DEC E
804E:10F0       DJNZ 8040
8050:C9         RET

Strojový kód po optimalizaci zdrojového kódu:

8040:           label draw_8_lines
8040:011008     LD BC, 0810
8043:           label loop
8043:EDA0       LDI
8045:EDA0       LDI
8047:7E         LD A, (HL)
8048:12         LD (DE), A
8049:23         INC HL
804A:1D         DEC E
804B:1D         DEC E
804C:14         INC D
804D:10F4       DJNZ 8043
804F:C9         RET

3. Úplný zdrojový kód dnešního druhého demonstračního příkladu

Po výše uvedené úpravě získáme program, po jehož spuštění se zobrazí stejná scéna, jako v případě programu předchozího:

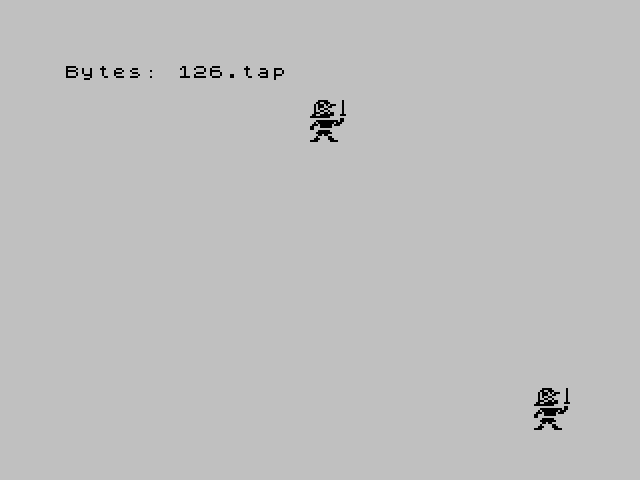

Obrázek 2: Dvojice spritů vykreslená dnešním druhým demonstračním příkladem na obrazovku ZX Spectra. Samotná scéna by měla být totožná s prvním obrázkem (až na rozdílný řádek s hlavičkou načítaných dat).

Pro úplnost se podívejme, jak vypadá úplný zdrojový kód takto upraveného příkladu:

SCREEN_ADR      equ $4000
ENTRY_POINT     equ $8000

        org ENTRY_POINT

start:
        ld b, 15                 ; x-ová souřadnice
        ld c, 3                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy spritu
        call draw_sprite

        ld b, 29                 ; x-ová souřadnice
        ld c, 21                 ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy
        call draw_sprite

finish:
        jr finish                ; žádný návrat do systému


calc_sprite_address:
        ; parametry:
        ; B - x-ová souřadnice (ve znacích, ne pixelech)
        ; C - y-ová souřadnice (ve znacích, ne pixelech)
        ;
        ; návratové hodnoty:
        ; DE - adresa pro zápis bloku
        ;
        ; vzor adresy:
        ; 0 1 0 Y4 Y3 0 0 0 | Y2 Y1 Y0 X4 X3 X2 X1 X0
        ld  a, c
        and %00000111            ; pouze spodní tři bity y-ové souřadnice (řádky 0..7)
        rrca
        rrca
        rrca                     ; nyní jsou čísla řádků v horních třech bitech
        or  b                    ; připočítat x-ovou souřadnici
        ld  e, a                 ; máme spodní bajt adresy
                                 ; Y2 Y1 Y0 X4 X3 X2 X1 X0

        ld  a, c                 ; y-ová souřadnice
        and %00011000            ; dva bity s indexem "bloku" 0..3 (dolní tři bity už máme zpracovány)
        or  %01000000            ; "posun" do obrazové paměti (na 0x4000)
        ld  d, a                 ; máme horní bajt adresy
                                 ; 0 1 0 Y5 Y4 0 0 0
        ret                      ; návrat z podprogramu


add_e MACRO n                    ; zvýšení hodnoty regitru E
        ld   a, e
        add  a, n
        ld   e, a
endm

draw_sprite:
        ld hl, SPRITE_ADR        ; adresa, od níž začíná maska spritu
        push de
        call draw_8_lines        ; vykreslit prvních 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        push de
        call draw_8_lines        ; vykreslit druhých 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        call draw_8_lines        ; vykreslit třetích 8 řádků spritu

        ret                      ; návrat z podprogramu


        ld b, 8                  ; počitadlo zapsaných řádků


draw_8_lines:
        ld  bc, 8*(256+2)        ; počitadlo zapsaných řádků
loop:
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        dec e                    ; korekce - posun zpět pod první osmici pixelů
        dec e                    ; korekce
        inc d                    ; posun na definici dalšího obrazového řádku (+256)
        djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
        ret                      ; návrat z podprogramu


SPRITE_ADR
        db %00000000, %00000000, %00000000
        db %00000000, %00000000, %00000000
        db %00000001, %11110000, %00010000
        db %00000011, %00111000, %00010000
        db %00000101, %11010111, %00010000
        db %00000101, %11001100, %00010000
        db %00000101, %00110000, %00010000
        db %00000100, %11001000, %00010000
        db %00000111, %00110110, %00010000
        db %00001100, %11111110, %00111000
        db %00011111, %11111000, %00000000
        db %00000000, %00000000, %00110000
        db %00000011, %11111111, %10110000
        db %00000101, %11111110, %11100000
        db %00001110, %11111101, %11000000
        db %00011000, %11111100, %00000000
        db %00011000, %00000000, %00000000
        db %00000001, %11111000, %00000000
        db %00000011, %11111100, %00000000
        db %00000001, %10110000, %00000000
        db %00000010, %00001100, %00000000
        db %00000111, %00001110, %00000000
        db %00011110, %00000111, %10000000
        db %00000000, %00000000, %00000000


end ENTRY_POINT

Poznámka: úplný zdrojový kód tohoto demonstračního příkladu naleznete na adrese https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/126–24×24-faster-sprite.asm.

4. Nedostatky podprogramu pro vykreslení spritu na obrazovku ZX Spectra

Podprogram nazvaný draw_sprite, který jsme si ukázali, sice pracuje zdánlivě korektně (ostatně nám umožnil na obrazovku vykreslit několik postaviček), ale v navazujících kapitolách si ukážeme, že ve skutečnosti má poměrně velké množství problémů, které bude nutné vyřešit. Některé z těchto problémů souvisí s tím, že jsme si práci až příliš zjednodušili, další problémy pak vychází ze specifické struktury obrazové paměti ZX Spectra. Každý z dále zmíněných problémů bude demonstrován v samostatném příkladu:

Chybějící kontrola, zda sprite nepřesahuje pravý či levý okraj obrazovky
Chybějící kontrola, zda sprite nepřesahuje dolní okraj obrazovky
Chybně vykreslený sprite, jehož maska přesahuje přes třetinu obrazovky
Chyby při zobrazení spritu na nekonstantním pozadí

5. Chybějící kontrola, zda sprite nepřesahuje pravý či levý okraj obrazovky

Vykreslovací subrutina prozatím vůbec neprovádí kontrolu, zda sprite nepřesahuje pravý či levý okraj obrazovky (přesněji řečeno pravý okraj obrazovky, protože oba případy mají, pokud se nad tím zamyslíme, naprosto stejné vstupy). Můžeme si to ostatně velmi snadno otestovat tak, že vykreslíme několik spritů blízko pravého okraje obrazovky (povšimněte si x-ových souřadnic předávaných v pracovním registru B):

ld b, 29                 ; x-ová souřadnice
ld c, 2                  ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy spritu
call draw_sprite

ld b, 30                 ; x-ová souřadnice
ld c, 5                  ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy
call draw_sprite

ld b, 31                 ; x-ová souřadnice
ld c, 9                  ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy
call draw_sprite

Výsledek bude vypadat následovně:

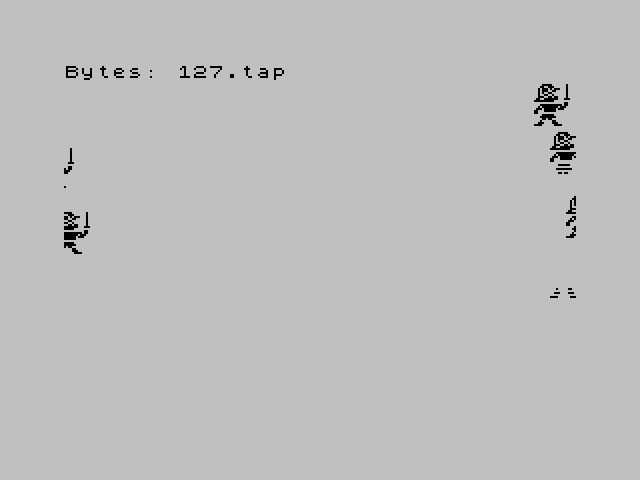

Obrázek 3: Trojice spritů, z nichž dva přesahují přes pravý okraj obrazovky.

Jak je možné tento problém vyřešit? Například tak, že se logikou hry zajistí, že žádná z postaviček nepřesáhne okraj obrazovky (nebo se ho jen dotkne), což je případ velkého množství skutečných her, které pro ZX Spectrum vznikly. Nebo postavička může okrajem „projít“ podobně, jako v našem případě. Korektní ořezání spritu tak, aby mohl být zobrazen jen částečně, je pochopitelně možné, ale dosti pomalé. Podívejme se na příklady:

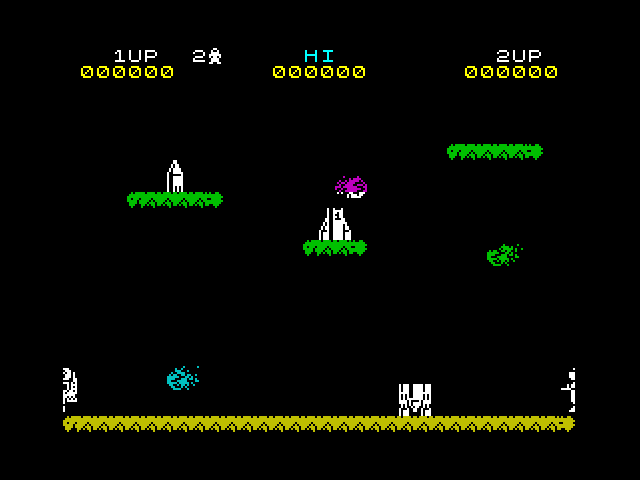

Obrázek 4: Postavička ve hře JetPac prochází okrajem a zobrazuje se na druhém okraji obrazovky. Podobně přes okraj prochází i NPC, výbuchy atd.

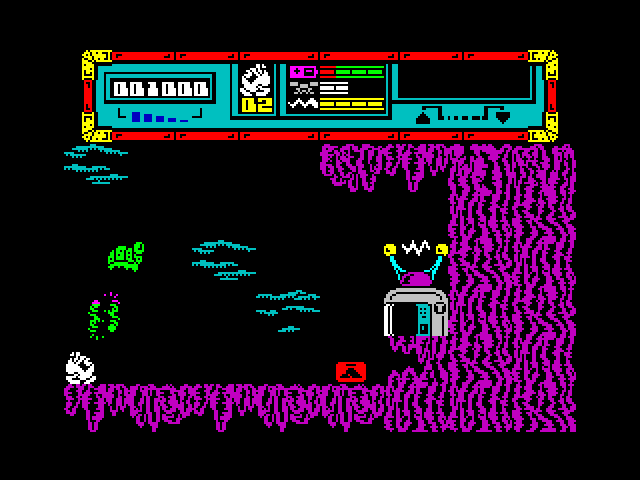

Obrázek 5: Ve hře Starquake se postavička okraje pouze může dotknout. Při dalším pohybu se ihned přejde do další místnosti.

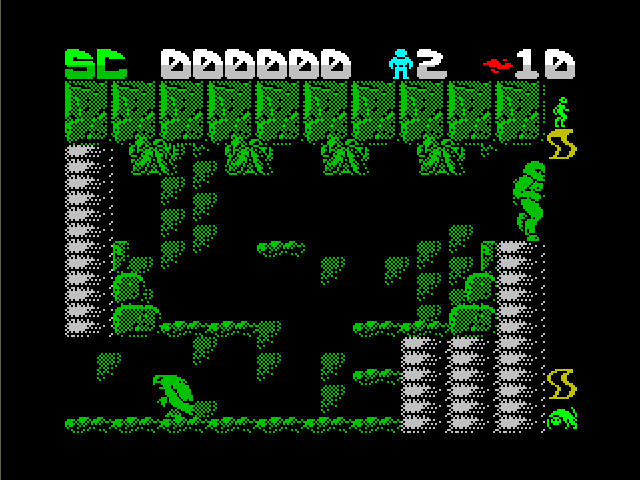

Obrázek 6: Ve hře Draconus je sprite korektně ořezáván, ovšem jen na chvíli, než se přepne místnost. Povšimněte si, že ořezání není provedeno na samotném okraji obrazovky, čímž se problematika zjednodušuje.

6. Úplný zdrojový kód dnešního druhého demonstračního příkladu

Úplný zdrojový kód dnešního druhého demonstračního příkladu vypadá následovně:

SCREEN_ADR      equ $4000
ENTRY_POINT     equ $8000

        org ENTRY_POINT

start:
        ld b, 29                 ; x-ová souřadnice
        ld c, 2                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy spritu
        call draw_sprite

        ld b, 30                 ; x-ová souřadnice
        ld c, 5                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy
        call draw_sprite

        ld b, 31                 ; x-ová souřadnice
        ld c, 9                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy
        call draw_sprite

finish:
        jr finish                ; žádný návrat do systému


calc_sprite_address:
        ; parametry:
        ; B - x-ová souřadnice (ve znacích, ne pixelech)
        ; C - y-ová souřadnice (ve znacích, ne pixelech)
        ;
        ; návratové hodnoty:
        ; DE - adresa pro zápis bloku
        ;
        ; vzor adresy:
        ; 0 1 0 Y4 Y3 0 0 0 | Y2 Y1 Y0 X4 X3 X2 X1 X0
        ld  a, c
        and %00000111            ; pouze spodní tři bity y-ové souřadnice (řádky 0..7)
        rrca
        rrca
        rrca                     ; nyní jsou čísla řádků v horních třech bitech
        or  b                    ; připočítat x-ovou souřadnici
        ld  e, a                 ; máme spodní bajt adresy
                                 ; Y2 Y1 Y0 X4 X3 X2 X1 X0

        ld  a, c                 ; y-ová souřadnice
        and %00011000            ; dva bity s indexem "bloku" 0..3 (dolní tři bity už máme zpracovány)
        or  %01000000            ; "posun" do obrazové paměti (na 0x4000)
        ld  d, a                 ; máme horní bajt adresy
                                 ; 0 1 0 Y5 Y4 0 0 0
        ret                      ; návrat z podprogramu


add_e MACRO n                    ; zvýšení hodnoty regitru E
        ld   a, e
        add  a, n
        ld   e, a
endm

draw_sprite:
        ld hl, SPRITE_ADR        ; adresa, od níž začíná maska spritu
        push de
        call draw_8_lines        ; vykreslit prvních 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        push de
        call draw_8_lines        ; vykreslit druhých 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        call draw_8_lines        ; vykreslit třetích 8 řádků spritu

        ret                      ; návrat z podprogramu


        ld b, 8                  ; počitadlo zapsaných řádků


draw_8_lines:
        ld  bc, 8*(256+2)        ; počitadlo zapsaných řádků
loop:
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        dec e                    ; korekce - posun zpět pod první osmici pixelů
        dec e                    ; korekce
        inc d                    ; posun na definici dalšího obrazového řádku (+256)
        djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
        ret                      ; návrat z podprogramu



SPRITE_ADR
        db %00000000, %00000000, %00000000
        db %00000000, %00000000, %00000000
        db %00000001, %11110000, %00010000
        db %00000011, %00111000, %00010000
        db %00000101, %11010111, %00010000
        db %00000101, %11001100, %00010000
        db %00000101, %00110000, %00010000
        db %00000100, %11001000, %00010000
        db %00000111, %00110110, %00010000
        db %00001100, %11111110, %00111000
        db %00011111, %11111000, %00000000
        db %00000000, %00000000, %00110000
        db %00000011, %11111111, %10110000
        db %00000101, %11111110, %11100000
        db %00001110, %11111101, %11000000
        db %00011000, %11111100, %00000000
        db %00011000, %00000000, %00000000
        db %00000001, %11111000, %00000000
        db %00000011, %11111100, %00000000
        db %00000001, %10110000, %00000000
        db %00000010, %00001100, %00000000
        db %00000111, %00001110, %00000000
        db %00011110, %00000111, %10000000
        db %00000000, %00000000, %00000000


end ENTRY_POINT

Poznámka: úplný zdrojový kód tohoto demonstračního příkladu naleznete na adrese https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/127-margins.asm.

7. Chybějící kontrola, zda sprite nepřesahuje dolní okraj obrazovky

V případě, že sprite přesáhne přes pravý okraj obrazovky, nemusí být tento problém (a většinou se jedná o problém) příliš viditelný. Obraz sice může být na levém okraji poškozen, ale jedná se o lokální problém, který navíc může u některých her (střílečky) zaniknout v celkovém „chaosu“ na obrazovce. Ovšem zajímavější problém nastane ve chvíli, kdy sprite přesáhne spodní okraj obrazovky. Proč tomu tak je? Připomeňme si, jaká je vlastně organizace obrazové paměti ZX Spectra:

Od	Do	Délka	Stručný popis
4000	47ff	2048	prvních 64 obrazových řádků
4800	5000	2048	obrazové řádky 64–127
5000	57ff	2048	obrazové řádky 128–191
5800	5aff	768	32×24=768 atributů

Z této tabulky je patrné, že ihned za posledním obrazovým řádkem s indexem 191 (čísluje se od nuly) se nachází začátek atributové paměti. U spritu s výškou 24 obrazových řádků se nám může velmi dobře stát, že přepíšeme část této paměti či že dokonce zasáhneme až do adresního prostoru za touto pamětí. Pojďme si to vyzkoušet:

ld b, 14                 ; x-ová souřadnice
ld c, 2                  ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy spritu
call draw_sprite

ld b, 14                 ; x-ová souřadnice
ld c, 5                  ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy
call draw_sprite

ld b, 31                 ; x-ová souřadnice
ld c, 23                 ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy
call draw_sprite

Poslední sprite leží až na dolním okraji obrazovky, takže při zápisu jeho masky přepíšeme i část atributové paměti:

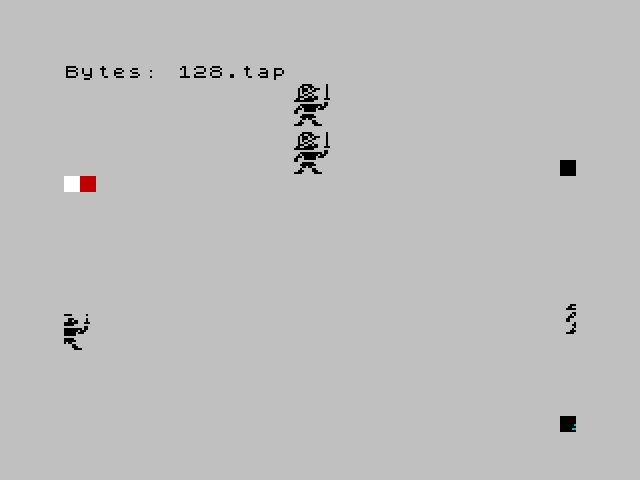

Obrázek 7: Trojice spritů, z nichž poslední přesahuje před spodní okraj obrazovky a při jehož vykreslování se zasáhlo do oblasti atributové paměti (bílý atribut dokonce bliká, což na statickém screenshotu není patrné).

Poznámka: řešení tohoto problému leží buď v omezení vertikální pozice spritu nebo v „ořezání“ vykreslování přímo v podprogramu pro vykreslování spritu – což je složité, resp. pomalé.

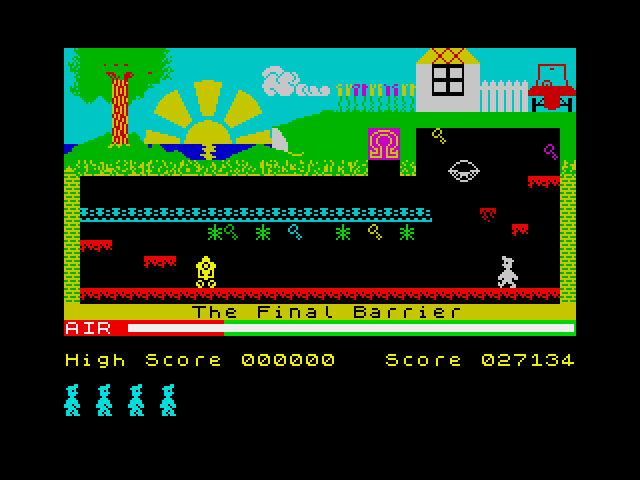

Obrázek 8: Elegantní řešení výše uvedeného problému v legendární hře – šílený horník se nedostane přes spodní okraj obrazovky, protože se do této oblasti nemůže díky designu celé scény ani přiblížit.

8. Úplný zdrojový kód dnešního třetího demonstračního příkladu

Opět si ukažme úplný zdrojový kód příkladu, jenž po svém překladu a následném spuštění zobrazí tři sprity, z nichž jeden překračuje dolní okraj obrazovky a tím pádem zasahuje do oblasti atributové paměti:

SCREEN_ADR      equ $4000
ENTRY_POINT     equ $8000

        org ENTRY_POINT

start:
        ld b, 14                 ; x-ová souřadnice
        ld c, 2                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy spritu
        call draw_sprite

        ld b, 14                 ; x-ová souřadnice
        ld c, 5                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy
        call draw_sprite

        ld b, 31                 ; x-ová souřadnice
        ld c, 23                 ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy
        call draw_sprite

finish:
        jr finish                ; žádný návrat do systému


calc_sprite_address:
        ; parametry:
        ; B - x-ová souřadnice (ve znacích, ne pixelech)
        ; C - y-ová souřadnice (ve znacích, ne pixelech)
        ;
        ; návratové hodnoty:
        ; DE - adresa pro zápis bloku
        ;
        ; vzor adresy:
        ; 0 1 0 Y4 Y3 0 0 0 | Y2 Y1 Y0 X4 X3 X2 X1 X0
        ld  a, c
        and %00000111            ; pouze spodní tři bity y-ové souřadnice (řádky 0..7)
        rrca
        rrca
        rrca                     ; nyní jsou čísla řádků v horních třech bitech
        or  b                    ; připočítat x-ovou souřadnici
        ld  e, a                 ; máme spodní bajt adresy
                                 ; Y2 Y1 Y0 X4 X3 X2 X1 X0

        ld  a, c                 ; y-ová souřadnice
        and %00011000            ; dva bity s indexem "bloku" 0..3 (dolní tři bity už máme zpracovány)
        or  %01000000            ; "posun" do obrazové paměti (na 0x4000)
        ld  d, a                 ; máme horní bajt adresy
                                 ; 0 1 0 Y5 Y4 0 0 0
        ret                      ; návrat z podprogramu


add_e MACRO n                    ; zvýšení hodnoty regitru E
        ld   a, e
        add  a, n
        ld   e, a
endm

draw_sprite:
        ld hl, SPRITE_ADR        ; adresa, od níž začíná maska spritu
        push de
        call draw_8_lines        ; vykreslit prvních 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        push de
        call draw_8_lines        ; vykreslit druhých 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        call draw_8_lines        ; vykreslit třetích 8 řádků spritu

        ret                      ; návrat z podprogramu


        ld b, 8                  ; počitadlo zapsaných řádků


draw_8_lines:
        ld  bc, 8*(256+2)        ; počitadlo zapsaných řádků
loop:
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        dec e                    ; korekce - posun zpět pod první osmici pixelů
        dec e                    ; korekce
        inc d                    ; posun na definici dalšího obrazového řádku (+256)
        djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
        ret                      ; návrat z podprogramu



SPRITE_ADR
        db %00000000, %00000000, %00000000
        db %00000000, %00000000, %00000000
        db %00000001, %11110000, %00010000
        db %00000011, %00111000, %00010000
        db %00000101, %11010111, %00010000
        db %00000101, %11001100, %00010000
        db %00000101, %00110000, %00010000
        db %00000100, %11001000, %00010000
        db %00000111, %00110110, %00010000
        db %00001100, %11111110, %00111000
        db %00011111, %11111000, %00000000
        db %00000000, %00000000, %00110000
        db %00000011, %11111111, %10110000
        db %00000101, %11111110, %11100000
        db %00001110, %11111101, %11000000
        db %00011000, %11111100, %00000000
        db %00011000, %00000000, %00000000
        db %00000001, %11111000, %00000000
        db %00000011, %11111100, %00000000
        db %00000001, %10110000, %00000000
        db %00000010, %00001100, %00000000
        db %00000111, %00001110, %00000000
        db %00011110, %00000111, %10000000
        db %00000000, %00000000, %00000000


end ENTRY_POINT

9. Sprite, jehož maska přesahuje přes třetinu obrazovky

Z předchozích článků již víme, že obrazová paměť je rozdělena do čtyř oblastí:

Od	Do	Délka	Stručný popis
4000	47ff	2048	prvních 64 obrazových řádků
4800	5000	2048	obrazové řádky 64–127
5000	57ff	2048	obrazové řádky 128–191
5800	5aff	768	32×24=768 atributů

V každé oblasti jsou navíc řádky uspořádány tak, že za řádkem číslo 1 následuje řádek číslo 8, potom řádek číslo 16 atd. (nejlépe je to patrné při načítání obrázků z kazety). Tento problém jsme už poměrně uspokojivě vyřešili ve vykreslovací rutině, a to i pro sprity vyšší než osm obrazových řádků. Ovšem prozatím jsme „zapomněli“ na to, že pokud sprite přesáhne přes okraj třetiny obrazovky (64 řádek nebo 128 řádek), nebudou výpočty adresy pracovat korektně a zbytek spritu se vykreslí v aktuální třetině obrazovky, a to na jejím horním okraji. Můžeme si to poměrně snadno otestovat na spritech s následujícími souřadnicemi (stále pro jednoduchost počítáme souřadnice v násobcích osmi – to také budeme muset změnit):

ld b, 15                 ; x-ová souřadnice
ld c, 3                  ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy spritu
call draw_sprite

ld b, 15                 ; x-ová souřadnice
ld c, 6                  ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy
call draw_sprite

Poznámka: vertikální pozice druhého spritu je obrazový řádek číslo 6×8=48 a výška spritu je 24 obrazových řádků, což je více, než 64 řádků v první třetině obrazovky (48+24=72 obrazových řádků).

Výsledkem bude následující scéna. Povšimněte si, že spodní sprite, který přesáhl přes třetinu obrazovky, je vykreslen chybně – jeho spodní část ve skutečnosti „přetekla“ na prvních osm řádků na obrazovce.

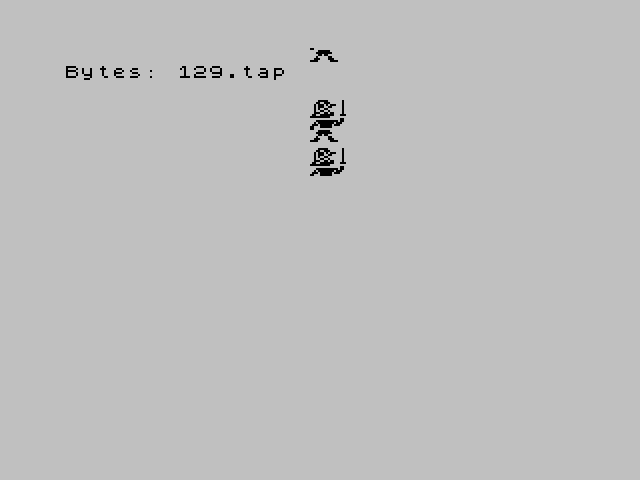

Obrázek 9: Pokus o vykreslení spritu, který přesahuje přes třetinu obrazovky (jedná se o v pořadí druhý sprite, jehož „nohy“ přeskočily až nahoru).

10. Úplný zdrojový kód dnešního čtvrtého demonstračního příkladu

Opět si ukažme úplný zdrojový kód demonstračního příkladu, jenž byl popsán v předchozí kapitole. Tento kód vypadá následovně:

SCREEN_ADR      equ $4000
ENTRY_POINT     equ $8000

        org ENTRY_POINT

start:
        ld b, 15                 ; x-ová souřadnice
        ld c, 3                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy spritu
        call draw_sprite

        ld b, 15                 ; x-ová souřadnice
        ld c, 6                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy
        call draw_sprite

finish:
        jr finish                ; žádný návrat do systému


calc_sprite_address:
        ; parametry:
        ; B - x-ová souřadnice (ve znacích, ne pixelech)
        ; C - y-ová souřadnice (ve znacích, ne pixelech)
        ;
        ; návratové hodnoty:
        ; DE - adresa pro zápis bloku
        ;
        ; vzor adresy:
        ; 0 1 0 Y4 Y3 0 0 0 | Y2 Y1 Y0 X4 X3 X2 X1 X0
        ld  a, c
        and %00000111            ; pouze spodní tři bity y-ové souřadnice (řádky 0..7)
        rrca
        rrca
        rrca                     ; nyní jsou čísla řádků v horních třech bitech
        or  b                    ; připočítat x-ovou souřadnici
        ld  e, a                 ; máme spodní bajt adresy
                                 ; Y2 Y1 Y0 X4 X3 X2 X1 X0

        ld  a, c                 ; y-ová souřadnice
        and %00011000            ; dva bity s indexem "bloku" 0..3 (dolní tři bity už máme zpracovány)
        or  %01000000            ; "posun" do obrazové paměti (na 0x4000)
        ld  d, a                 ; máme horní bajt adresy
                                 ; 0 1 0 Y5 Y4 0 0 0
        ret                      ; návrat z podprogramu


add_e MACRO n                    ; zvýšení hodnoty regitru E
        ld   a, e
        add  a, n
        ld   e, a
endm

draw_sprite:
        ld hl, SPRITE_ADR        ; adresa, od níž začíná maska spritu
        push de
        call draw_8_lines        ; vykreslit prvních 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        push de
        call draw_8_lines        ; vykreslit druhých 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        call draw_8_lines        ; vykreslit třetích 8 řádků spritu

        ret                      ; návrat z podprogramu


        ld b, 8                  ; počitadlo zapsaných řádků


draw_8_lines:
        ld  bc, 8*(256+2)        ; počitadlo zapsaných řádků
loop:
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        dec e                    ; korekce - posun zpět pod první osmici pixelů
        dec e                    ; korekce
        inc d                    ; posun na definici dalšího obrazového řádku (+256)
        djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
        ret                      ; návrat z podprogramu



SPRITE_ADR
        db %00000000, %00000000, %00000000
        db %00000000, %00000000, %00000000
        db %00000001, %11110000, %00010000
        db %00000011, %00111000, %00010000
        db %00000101, %11010111, %00010000
        db %00000101, %11001100, %00010000
        db %00000101, %00110000, %00010000
        db %00000100, %11001000, %00010000
        db %00000111, %00110110, %00010000
        db %00001100, %11111110, %00111000
        db %00011111, %11111000, %00000000
        db %00000000, %00000000, %00110000
        db %00000011, %11111111, %10110000
        db %00000101, %11111110, %11100000
        db %00001110, %11111101, %11000000
        db %00011000, %11111100, %00000000
        db %00011000, %00000000, %00000000
        db %00000001, %11111000, %00000000
        db %00000011, %11111100, %00000000
        db %00000001, %10110000, %00000000
        db %00000010, %00001100, %00000000
        db %00000111, %00001110, %00000000
        db %00011110, %00000111, %10000000
        db %00000000, %00000000, %00000000


end ENTRY_POINT

11. Vykreslení spritu na různorodé pozadí

Všechny demonstrační příklady určené pro vykreslení spritů prozatím pracovaly s prázdnou obrazovkou (to ve skutečnosti není zcela přesné, protože na prvním textovém řádku zůstávají zprávy z načítací rutiny). Co se však stane ve chvíli, kdy se pokusíme sprite vykreslit oproti nějakému různorodému pozadí? Uvidíme hned celou řadu problémů, zejména však:

Sprite „zdědí“ původní barvové atributy, a to jak atributy pozadí (což je v pořádku), tak i popředí (+ příznak blikání atd.)
Sprite překreslí pozadí i na těch pozicích, v nichž by měly být jeho pixely průhledné (což odpovídá nulovým bitům v masce pixelu).

Obrázek 10: Manic miner nejenom že prochází stropem, ale navíc jeho sprite přebírá atributy herního pozadí (což ovšem není grafické pozadí, ale naopak popředí) i NPC (robota).

12. Vykreslení statického obrázku na obrazovku ZX Spectra

Ještě předtím, než se pokusíme o vykreslení spritu oproti již připravenému statickému pozadí, si ukažme, jak lze na obrazovku ZX Spectra vykreslit nějaký statický obrázek, který se nachází v jiné oblasti operační paměti. V praxi se můžeme setkat s přímým načtením obrázku (loading screen) do obrazové paměti, nyní ovšem budeme postupovat jinak – data obrázku, tedy jak bitmapu, tak i atributy, triviálně zkopírujeme do obrazové paměti instrukcí pro blokový přenos LDIR, s níž jsme se již v tomto seriálu setkali:

SCREEN_ADR             equ $4000
BITMAP_SIZE            equ 32*192
ATTRIBUTE_BLOCK_SIZE   equ 32*64
SCREEN_SIZE            equ BITMAP_SIZE + ATTRIBUTE_BLOCK_SIZE
ENTRY_POINT            equ $8000

        org ENTRY_POINT

start:
        ; nejprve přeneseme celý obrázek do obrazové paměti
        ld   hl, LOADING_SCREN   ; adresa zdrojového bloku
        ld   de, SCREEN_ADR      ; adresa cílového bloku
        ld   bc, SCREEN_SIZE     ; velikost přenášených dat
        ldir                     ; provést blokový přenos

finish:
        jr finish                ; žádný návrat do systému


LOADING_SCREN incbin "Alien8.scr"



end ENTRY_POINT

Poznámka: povšimněte si, že data obrázku jsou při překladu uložena v souboru „Alien8.scr“, který obsahuje bitmapu 256×192 bitů a taktéž 32×24 barvových atributů, tedy celkem přesně 256×192/8+32×24=6144+768=6912 bajtů.

Výsledná scéna by po načtení do ZX Spectra či jeho emulátoru měla vypadat následovně:

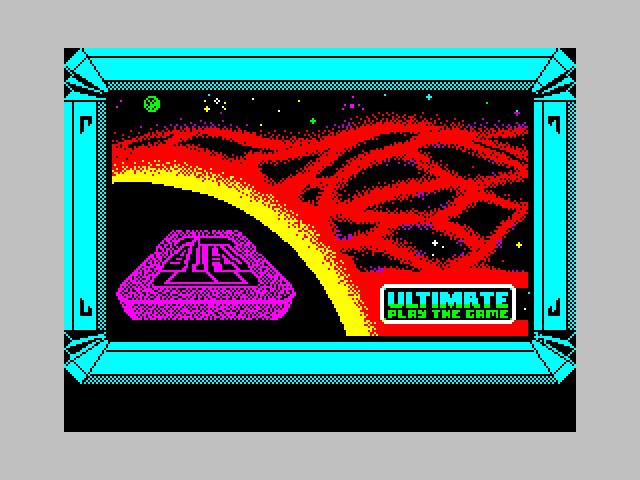

Obrázek 11: Statický obrázek vykreslený na obrazovku ZX Spectra.

13. Zobrazení spritů ve scéně s obrázkem na pozadí

Nyní zkombinujeme zobrazení pozadí (statického obrázku) se zobrazením spritů. Oproti předchozím demonstračním příkladům ve skutečnosti pouze upravíme začátek kódu, v němž nejprve na obrazovku zkopírujeme statický obrázek a potom přes něj nakreslíme trojici spritů (na vhodná místa):

; nejprve přeneseme celý obrázek do obrazové paměti
ld   hl, LOADING_SCREN   ; adresa zdrojového bloku
ld   de, SCREEN_ADR      ; adresa cílového bloku
ld   bc, SCREEN_SIZE     ; velikost přenášených dat
ldir                     ; provést blokový přenos

ld b, 15                 ; x-ová souřadnice
ld c, 4                  ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy spritu
call draw_sprite

ld b, 15                 ; x-ová souřadnice
ld c, 18                 ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy spritu
call draw_sprite

ld b, 9                  ; x-ová souřadnice
ld c, 12                 ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy
call draw_sprite

Na výsledku jsou velmi dobře patrné oba problémy zmíněné v předchozí kapitole, tj. jak překreslení i těch pixelů, které měly zůstat zachovány, tak i „zdědění“ původních barvových atributů (nejvíce je to patrné na nejvyšším spritu, který zdědil hned tři různé barvy popředí):

Obrázek 12: Zobrazení trojice spritů ve scéně s obrázkem na pozadí.

14. Úplný zdrojový kód dnešního šestého demonstračního příkladu

Úplný zdrojový kód dnešního šestého demonstračního příkladu vypadá následovně:

SCREEN_ADR             equ $4000
BITMAP_SIZE            equ 32*192
ATTRIBUTE_BLOCK_SIZE   equ 32*64
SCREEN_SIZE            equ BITMAP_SIZE + ATTRIBUTE_BLOCK_SIZE
ENTRY_POINT            equ $8000

        org ENTRY_POINT

start:
        ; nejprve přeneseme celý obrázek do obrazové paměti
        ld   hl, LOADING_SCREN   ; adresa zdrojového bloku
        ld   de, SCREEN_ADR      ; adresa cílového bloku
        ld   bc, SCREEN_SIZE     ; velikost přenášených dat
        ldir                     ; provést blokový přenos

        ld b, 15                 ; x-ová souřadnice
        ld c, 4                  ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy spritu
        call draw_sprite

        ld b, 15                 ; x-ová souřadnice
        ld c, 18                 ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy spritu
        call draw_sprite

        ld b, 9                  ; x-ová souřadnice
        ld c, 12                 ; y-ová souřadnice
        call calc_sprite_address ; výpočet adresy
        call draw_sprite

finish:
        jr finish                ; žádný návrat do systému


calc_sprite_address:
        ; parametry:
        ; B - x-ová souřadnice (ve znacích, ne pixelech)
        ; C - y-ová souřadnice (ve znacích, ne pixelech)
        ;
        ; návratové hodnoty:
        ; DE - adresa pro zápis bloku
        ;
        ; vzor adresy:
        ; 0 1 0 Y4 Y3 0 0 0 | Y2 Y1 Y0 X4 X3 X2 X1 X0
        ld  a, c
        and %00000111            ; pouze spodní tři bity y-ové souřadnice (řádky 0..7)
        rrca
        rrca
        rrca                     ; nyní jsou čísla řádků v horních třech bitech
        or  b                    ; připočítat x-ovou souřadnici
        ld  e, a                 ; máme spodní bajt adresy
                                 ; Y2 Y1 Y0 X4 X3 X2 X1 X0

        ld  a, c                 ; y-ová souřadnice
        and %00011000            ; dva bity s indexem "bloku" 0..3 (dolní tři bity už máme zpracovány)
        or  %01000000            ; "posun" do obrazové paměti (na 0x4000)
        ld  d, a                 ; máme horní bajt adresy
                                 ; 0 1 0 Y5 Y4 0 0 0
        ret                      ; návrat z podprogramu


add_e MACRO n                    ; zvýšení hodnoty regitru E
        ld   a, e
        add  a, n
        ld   e, a
endm

draw_sprite:
        ld hl, SPRITE_ADR        ; adresa, od níž začíná maska spritu
        push de
        call draw_8_lines        ; vykreslit prvních 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        push de
        call draw_8_lines        ; vykreslit druhých 8 řádků spritu

        pop  de
        add_e 32                 ; zvýšit E o hodnotu 32
        call draw_8_lines        ; vykreslit třetích 8 řádků spritu

        ret                      ; návrat z podprogramu


        ld b, 8                  ; počitadlo zapsaných řádků


draw_8_lines:
        ld  bc, 8*(256+2)        ; počitadlo zapsaných řádků
loop:
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
        ld  a,(hl)               ; načtení jednoho bajtu z masky
        ld  (de),a               ; zápis hodnoty na adresu (DE)
        inc hl                   ; posun na další bajt masky
        dec e                    ; korekce - posun zpět pod první osmici pixelů
        dec e                    ; korekce
        inc d                    ; posun na definici dalšího obrazového řádku (+256)
        djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
        ret                      ; návrat z podprogramu



SPRITE_ADR
        db %00000000, %00000000, %00000000
        db %00000000, %00000000, %00000000
        db %00000001, %11110000, %00010000
        db %00000011, %00111000, %00010000
        db %00000101, %11010111, %00010000
        db %00000101, %11001100, %00010000
        db %00000101, %00110000, %00010000
        db %00000100, %11001000, %00010000
        db %00000111, %00110110, %00010000
        db %00001100, %11111110, %00111000
        db %00011111, %11111000, %00000000
        db %00000000, %00000000, %00110000
        db %00000011, %11111111, %10110000
        db %00000101, %11111110, %11100000
        db %00001110, %11111101, %11000000
        db %00011000, %11111100, %00000000
        db %00011000, %00000000, %00000000
        db %00000001, %11111000, %00000000
        db %00000011, %11111100, %00000000
        db %00000001, %10110000, %00000000
        db %00000010, %00001100, %00000000
        db %00000111, %00001110, %00000000
        db %00011110, %00000111, %10000000
        db %00000000, %00000000, %00000000


LOADING_SCREN incbin "Alien8.scr"



end ENTRY_POINT

15. Korektní výpočet adres zapisovaných bajtů při zobrazení spritu

Některé problémy lze ve skutečnosti opravit relativně snadno. Podívejme se například na řešení problému korektního výpočtu adres zapisovaných bajtů (3 bajty na obrazový řádek, 24 obrazových řádků). Prozatím vypadá vykreslení spritu v nejvyšší úrovni abstrakce takto:

ld b, 0                  ; x-ová souřadnice
ld c, 3                  ; y-ová souřadnice
call calc_sprite_address ; výpočet adresy spritu
call draw_sprite

To je v pořádku – adresu vypočteme (mimochodem: složitým způsobem s mnoha bitovými operacemi) jen jedenkrát a poté se již volá subrutina pro vykreslení celého spritu. Ta vypadá následovně:

draw_sprite:
    ld hl, SPRITE_ADR        ; adresa, od níž začíná maska spritu
    push de
    call draw_8_lines        ; vykreslit prvních 8 řádků spritu

    pop  de
    add_e 32                 ; zvýšit E o hodnotu 32
    push de
    call draw_8_lines        ; vykreslit druhých 8 řádků spritu

    pop  de
    add_e 32                 ; zvýšit E o hodnotu 32
    call draw_8_lines        ; vykreslit třetích 8 řádků spritu

    ret                      ; návrat z podprogramu

A zde nastává problém – posun adresy o 32 bajtů skutečně odpovídá přechodu o osm obrazových řádků (ano – obrazová paměť má takový formát), jenže to neplatí u přechodu na další třetinu obrazovky, tj. přes hranici 2048 bajtů. Ovšem můžeme využít triku, který již popsal kolega dw (ještě jednou díky); necháme si adresu vypočítat přímo subrutinou draw₈_lines. Tím se nám subrutina pro vykreslení spritu zjednoduší na pouhých pět instrukcí:

draw_sprite:
    ld hl, SPRITE_ADR        ; adresa, od níž začíná maska spritu
    call draw_8_lines        ; vykreslit prvních 8 řádků spritu + upravit DE pro následující řádek
    call draw_8_lines        ; vykreslit druhých 8 řádků spritu + upravit DE pro následující řádek
    call draw_8_lines        ; vykreslit třetích 8 řádků spritu + upravit DE pro následující řádek
    ret                      ; návrat z podprogramu

Naproti tomu ovšem musíme měnit dvojregistr DE v subrutině draw₈_lines. On se zde ve skutečnosti modifikoval již předtím, ovšem musíme to nyní provést správně. Budeme zjišťovat, zda se nepřekročila oblast 2048 bajtů a pokud ne, bude DE zvýšeno o 32 (tedy přeskok na další obrazový řádek) a pokud ano, musí se upravit i vyšší bajt adresy, tedy registr D (přeskočíme do další třetiny obrazovky, ovšem na její začátek, přesněji řečeno na jeden z řádků 0 až 7):

draw_8_lines:
    ld  bc, 8*(256+2)        ; počitadlo zapsaných řádků
loop:
    ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
    ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
    ld  a,(hl)               ; načtení jednoho bajtu z masky
    ld  (de),a               ; zápis hodnoty na adresu (DE)
    inc hl                   ; posun na další bajt masky
                             ; nyní je vykresleno všech 24 pixelů na řádku
    dec e                    ; korekce (po prvním LDI)
    dec e                    ; korekce (po druhém LDI)
    inc d                    ; posun na definici dalšího obrazového řádku
                             ; nyní DE ukazuje správně na první bajt na dalším řádku
    djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
    ld  a, e                 ; \
    add a, 32                ;  > E += 32
    ld  e, a                 ; /
    ret c                    ; návrat při přenosu (další stránka)
    ld  a, d                 ; \
    sub 8                    ;  > D -= 8
    ld  d, a                 ; /
    ret                      ; návrat z podprogramu

Rozdíly jsou patrné na první pohled:

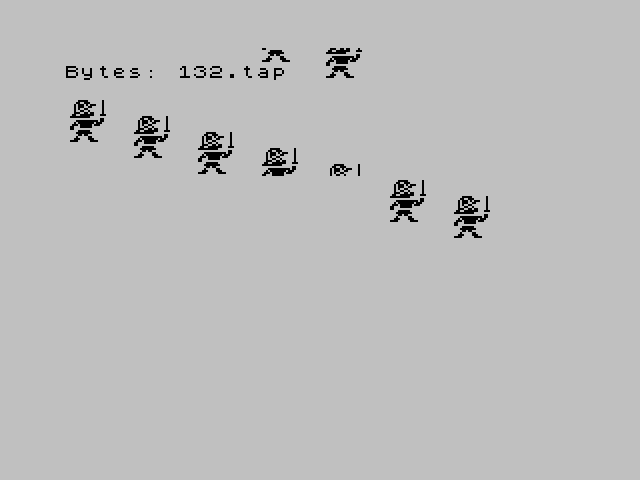

Obrázek 13: Nekorektní přechody mezi třetinami obrazovky.

Obrázek 14: Korektní přechody mezi třetinami obrazovky.

16. Úplný zdrojový kód dnešního sedmého demonstračního příkladu

Úplný zdrojový kód dnešního sedmého a současně i posledního demonstračního příkladu vypadá následovně:

SCREEN_ADR      equ $4000
ENTRY_POINT     equ $8000

    org ENTRY_POINT

start:
    ld b, 0                  ; x-ová souřadnice
    ld c, 3                  ; y-ová souřadnice
    call calc_sprite_address ; výpočet adresy spritu
    call draw_sprite

    ld b, 4                  ; x-ová souřadnice
    ld c, 4                  ; y-ová souřadnice
    call calc_sprite_address ; výpočet adresy
    call draw_sprite

    ld b, 8                  ; x-ová souřadnice
    ld c, 5                  ; y-ová souřadnice
    call calc_sprite_address ; výpočet adresy
    call draw_sprite

    ld b, 12                 ; x-ová souřadnice
    ld c, 6                  ; y-ová souřadnice
    call calc_sprite_address ; výpočet adresy
    call draw_sprite

    ld b, 16                 ; x-ová souřadnice
    ld c, 7                  ; y-ová souřadnice
    call calc_sprite_address ; výpočet adresy
    call draw_sprite

    ld b, 20                 ; x-ová souřadnice
    ld c, 8                  ; y-ová souřadnice
    call calc_sprite_address ; výpočet adresy
    call draw_sprite

    ld b, 24                 ; x-ová souřadnice
    ld c, 9                  ; y-ová souřadnice
    call calc_sprite_address ; výpočet adresy
    call draw_sprite

finish:
    jr finish                ; žádný návrat do systému


calc_sprite_address:
    ; parametry:
    ; B - x-ová souřadnice (ve znacích, ne pixelech)
    ; C - y-ová souřadnice (ve znacích, ne pixelech)
    ;
    ; návratové hodnoty:
    ; DE - adresa pro zápis bloku
    ;
    ; vzor adresy:
    ; 0 1 0 Y4 Y3 0 0 0 | Y2 Y1 Y0 X4 X3 X2 X1 X0
    ld  a, c
    and %00000111            ; pouze spodní tři bity y-ové souřadnice (řádky 0..7)
    rrca
    rrca
    rrca                     ; nyní jsou čísla řádků v horních třech bitech
    or  b                    ; připočítat x-ovou souřadnici
    ld  e, a                 ; máme spodní bajt adresy
                             ; Y2 Y1 Y0 X4 X3 X2 X1 X0

    ld  a, c                 ; y-ová souřadnice
    and %00011000            ; dva bity s indexem "bloku" 0..3 (dolní tři bity už máme zpracovány)
    or  %01000000            ; "posun" do obrazové paměti (na 0x4000)
    ld  d, a                 ; máme horní bajt adresy
                             ; 0 1 0 Y5 Y4 0 0 0
    ret                      ; návrat z podprogramu


add_e MACRO n                    ; zvýšení hodnoty regitru E
    ld   a, e
    add  a, n
    ld   e, a
endm


draw_sprite:
    ld hl, SPRITE_ADR        ; adresa, od níž začíná maska spritu
    call draw_8_lines        ; vykreslit prvních 8 řádků spritu + upravit DE pro následující řádek
    call draw_8_lines        ; vykreslit druhých 8 řádků spritu + upravit DE pro následující řádek
    call draw_8_lines        ; vykreslit třetích 8 řádků spritu + upravit DE pro následující řádek
    ret                      ; návrat z podprogramu


draw_8_lines:
    ld  bc, 8*(256+2)        ; počitadlo zapsaných řádků
loop:
    ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
    ldi                      ; přesun jednoho bajtu + úprava stavu počitadla [DE++] = [HL++]; BC--
    ld  a,(hl)               ; načtení jednoho bajtu z masky
    ld  (de),a               ; zápis hodnoty na adresu (DE)
    inc hl                   ; posun na další bajt masky
                             ; nyní je vykresleno všech 24 pixelů na řádku
    dec e                    ; korekce (po prvním LDI)
    dec e                    ; korekce (po druhém LDI)
    inc d                    ; posun na definici dalšího obrazového řádku
                             ; nyní DE ukazuje správně na první bajt na dalším řádku
    djnz loop                ; vnitřní smyčka: blok s 3x osmi zápisy
    ld  a, e                 ; \
    add a, 32                ;  > E += 32
    ld  e, a                 ; /
    ret c                    ; návrat při přenosu (další stránka)
    ld  a, d                 ; \
    sub 8                    ;  > D -= 8
    ld  d, a                 ; /
    ret                      ; návrat z podprogramu



SPRITE_ADR
    db %00000000, %00000000, %00000000
    db %00000000, %00000000, %00000000
    db %00000001, %11110000, %00010000
    db %00000011, %00111000, %00010000
    db %00000101, %11010111, %00010000
    db %00000101, %11001100, %00010000
    db %00000101, %00110000, %00010000
    db %00000100, %11001000, %00010000
    db %00000111, %00110110, %00010000
    db %00001100, %11111110, %00111000
    db %00011111, %11111000, %00000000
    db %00000000, %00000000, %00110000
    db %00000011, %11111111, %10110000
    db %00000101, %11111110, %11100000
    db %00001110, %11111101, %11000000
    db %00011000, %11111100, %00000000
    db %00011000, %00000000, %00000000
    db %00000001, %11111000, %00000000
    db %00000011, %11111100, %00000000
    db %00000001, %10110000, %00000000
    db %00000010, %00001100, %00000000
    db %00000111, %00001110, %00000000
    db %00011110, %00000111, %10000000
    db %00000000, %00000000, %00000000


end ENTRY_POINT

17. Jak dále?

Nejpalčivější problém tedy máme vyřešen, ale zbývá nám dořešit ještě několik dalších problémů, zejména pak:

Výpočet jemného posunu spritu v SW, nikoli jeho předpočítáním.
Správné „proložení“ spritu s bitmapovým pozadím.
Správné zobrazení barvových atributů (to nevyřešíme :-).

18. Příloha: upravený soubor Makefile pro překlad demonstračních příkladů

Výše uvedené demonstrační příklady i příklady, které již byly popsány v předchozích osmnácti článcích [1] [2], [3], [4], [5], [6], [7], [8], [9], [10], [11], [12], [13], [14], [15], [16], [17], [18], je možné přeložit s využitím souboru Makefile, jehož aktuální verze vypadá následovně (pro překlad a slinkování je, jak je již v tomto seriálu zvykem, použit assembler Pasmo):

ASSEMBLER := pasmo

all: 01.tap 02.tap 03.tap 04.tap 05.tap 06.tap 07.tap 08.tap 09.tap 10.tap \
    11.tap 12.tap 13.tap 14.tap 15.tap 16.tap 17.tap 18.tap 19.tap 20.tap \
    21.tap 22.tap 23.tap 24.tap 25.tap 26.tap 27.tap 28.tap 29.tap 30.tap \
    31.tap 32.tap 33.tap 34.tap 35.tap 36.tap 37.tap 38.tap 39.tap 40.tap \
    41.tap 42.tap 43.tap 44.tap 45.tap 46.tap 47.tap 48.tap 49.tap 50.tap \
    51.tap 52.tap 53.tap 54.tap 55.tap 56.tap 57.tap 58.tap 59.tap 60.tap \
    61.tap 62.tap 63.tap 64.tap 65.tap 66.tap 67.tap 68.tap 69.tap 70.tap \
    71.tap 72.tap 73.tap 74.tap 75.tap 76.tap 77.tap 78.tap 79.tap 80.tap \
    81.tap 82.tap 83.tap 84.tap 85.tap 86.tap 87.tap 88.tap 80.tap 90.tap \
    91.tap 92.tap 93.tap 94.tap 95.tap 96.tap 97.tap 98.tap 99.tap 100.tap \
    101.tap 102.tap 103.tap 104.tap 105.tap 106.tap 107.tap 108.tap 109.tap \
    110.tap 111.tap 112.tap 113.tap 114.tap 115.tap 116.tap 117.tap 118.tap \
    119.tap 120.tap 121.tap 122.tap 123.tap 124.tap 125.tap 126.tap 127.tap \
    128.tap 129.tap 130.tap 131.tap 132.tap 133.tap

clean:
        rm -f *.tap

.PHONY: all clean


01.tap: 01-color-attribute.asm
        $(ASSEMBLER) -v -d --tap $< $@ > 01-color-attribute.lst

02.tap: 02-blinking-attribute.asm
        $(ASSEMBLER) -v -d --tap $< $@ > 02-blinking-attribute.lst

03.tap: 03-symbolic-names.asm
        $(ASSEMBLER) -v -d --tap $< $@ > 03-symbolic-names.lst

04.tap: 04-operators.asm
        $(ASSEMBLER) -v -d --tap $< $@ > 04-operators.lst

05.tap: 05-better-symbols.asm
        $(ASSEMBLER) -v -d --tap $< $@ > 05-better-symbols.lst

06.tap: 06-tapbas-v1.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 06-tapbas-v1.lst

07.tap: 07-tapbas-v2.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 07-tapbas-v2.lst

08.tap: 08-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 08-loop.lst

09.tap: 09-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 09-loop.lst

10.tap: 10-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 10-loop.lst

11.tap: 11-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 11-loop.lst

12.tap: 12-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 12-loop.lst

13.tap: 13-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 13-loop.lst

14.tap: 14-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 14-loop.lst

15.tap: 15-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 15-loop.lst

16.tap: 16-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 16-loop.lst

17.tap: 17-loop.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 17-loop.lst

18.tap: 18-cls.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 18-cls.lst

19.tap: 19-print-char-call.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 19-print-char-call.lst

20.tap: 20-print-char-rst.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 20-print-char-rst.lst

21.tap: 21-print-char.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 21-print-char.lst

22.tap: 22-print-all-chars.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 22-print-all-chars.lst

23.tap: 23-print-all-chars.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 23-print-all-chars.lst

24.tap: 24-change-color.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 24-change-color.lst

25.tap: 25-change-flash.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 25-change-flash.lst

26.tap: 26-print-at.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 26-print-at.lst

27.tap: 27-print-string.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 27-print-string.lst

28.tap: 28-print-string.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 28-print-string.lst

29.tap: 29-print-colorized-string.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 29-print-colorized-string.lst

30.tap: 30-print-string-ROM.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 30-print-string-ROM.lst

31.tap: 31-attributes.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 31-attributes.lst

32.tap: 32-fill-in-vram.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 32-fill-in-vram.lst

33.tap: 33-fill-in-vram-no-ret.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 33-fill-in-vram-no-ret.lst

34.tap: 34-fill-in-vram-pattern.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 34-fill-in-vram-pattern.lst

35.tap: 35-slow-fill-in-vram.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 35-slow-fill-in-vram.lst

36.tap: 36-slow-fill-in-vram-no-ret.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 36-slow-fill-in-vram-no-ret.lst

37.tap: 37-fill-block.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 37-fill-block.lst

38.tap: 38-fill-block-with-pattern.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 38-fill-block-with-pattern.lst

39.tap: 39-fill-block-optimized.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 39-fill-block-optimized.lst

40.tap: 40-draw-char.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 40-draw-char.lst

41.tap: 41-draw-any-char.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 41-draw-any-char.lst

42.tap: 42-block-anywhere.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 42-block-anywhere.lst

43.tap: 43-block-anywhere-rrca.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 43-block-anywhere-rrca.lst

44.tap: 44-better-draw-char.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 44-better-draw-char.lst

45.tap: 45-even-better-draw-char.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 45-even-better-draw-char.lst

46.tap: 46-draw-char-at.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 46-draw-char-at.lst

47.tap: 47-draw-char-at-unrolled.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 47-draw-char-at-unrolled.lst

48.tap: 48-incorrect-print-string.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 48-incorrect-print-string.lst

49.tap: 49-correct-print-string.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 49-correct-print-string.lst

50.tap: 50-ascii-table.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 50-ascii-table.lst

51.tap: 51-plot-block.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 51-plot-block.lst

52.tap: 52-plot-pixel.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 52-plot-pixel.lst

53.tap: 53-plot-pixel.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 53-plot-pixel.lst

54.tap: 54-plot-pixel-on-background.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 54-plot-pixel-on-background.lst

55.tap: 55-plot-pixel-on-background.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 55-plot-pixel-on-background.lst

56.tap: 56-inverse-ascii-table.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 56-inverse-ascii-table.lst

57.tap: 57-plot-pixel-on-inverse-background.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 57-plot-pixel-on-inverse-background.lst

58.tap: 58-plot-inverse-pixel-on-inverse-background.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 58-plot-inverse-pixel-on-inverse-background.lst

59.tap: 59-configurable-ascii-table.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 59-configurable-ascii-table.lst

60.tap: 60-plot-over.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 60-plot-over.lst

61.tap: 61-print-number-A.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 61-print-number-A.lst

62.tap: 62-print-number-B.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 62-print-number-B.lst

63.tap: 63-print-number-C.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 63-print-number-C.lst

64.tap: 64-print-number-D.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 64-print-number-D.lst

65.tap: 65-more-numbers-A.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 65-more-numbers-A.lst

66.tap: 66-more-numbers-B.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 66-more-numbers-B.lst

67.tap: 67-print-flags-1.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 67-print-flags-1.lst

68.tap: 68-print-flags-2.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 68-print-flags-2.lst

69.tap: 69-print-flags-3.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 69-print-flags-3.lst

70.tap: 70-print-flags-4.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 70-print-flags-4.lst

71.tap: 71-print-flags-5.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 71-print-flags-5.lst

72.tap: 72-print-flags-6.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 72-print-flags-6.lst

73.tap: 73-print-flags-7.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 73-print-flags-7.lst

74.tap: 74-print-hex-number.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 74-print-hex-number.lst

75.tap: 75-print-hex-number.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 75-print-hex-number.lst

76.tap: 76-print-hex-numbers.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 76-print-hex-numbers.lst

77.tap: 77-add-hex-numbers.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 77-add-hex-numbers.lst

78.tap: 78-add-bcd-numbers.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 78-add-bcd-numbers.lst

79.tap: 79-print-hex-digit-jmp.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 79-print-hex-digit-jmp.lst

80.tap: 80-print-hex-digit-overflow.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 80-print-hex-digit-overflow.lst

81.tap: 81-print-hex-digit-daa.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 81-print-hex-digit-daa.lst

82.tap: 82-print-hex-numbers-daa.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 82-print-hex-numbers-daa.lst

83.tap: 83-print-fp-numbers.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 83-print-fp-numbers.lst

84.tap: 84-print-ascii-table.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 84-print-ascii-table.lst

85.tap: 85-copy-ascii-table.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 85-copy-ascii-table.lst

86.tap: 86-copy-ascii-table-B.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 86-copy-ascii-table-B.lst

87.tap: 87-copy-ascii-table-C.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 87-copy-ascii-table-C.lst

88.tap: 88-copy-ascii-table-D.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 88-copy-ascii-table-D.lst

89.tap: 89-copy-ascii-table-E.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 89-copy-ascii-table-E.lst

90.tap: 90-copy-ascii-table-F.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 90-copy-ascii-table-F.lst

91.tap: 91-copy-ascii-table-G.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 91-copy-ascii-table-G.lst

92.tap: 92-copy-ascii-table-H.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 92-copy-ascii-table-H.lst

93.tap: 93-copy-ascii-table-I.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 93-copy-ascii-table-I.lst

94.tap: 94-color-attribute.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 94-color-attribute.lst

95.tap: 95-keypress.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 95-keypress.lst

96.tap: 96-keypress-row.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 96-keypress-row.lst

97.tap: 97-keypress-all-rows.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 97-keypress-all-rows.lst

98.tap: 98-game-character.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 98-game-character.lst

99.tap: 99-game-character-2.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 99-game-character-2.lst

100.tap:        100-cursor-joystick.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 100-cursor-joystick.lst

101.tap:        101-sinclair-joystick.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 101-sinclair-joystick.lst

102.tap:        102-kempston-joystick.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 102-kempston-joystick.lst

103.tap:        103-beep.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 103-beep.lst

104.tap:        104-music-scale.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 104-music-scale.lst

105.tap:        105-direct-speaker.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 105-direct-speaker.lst

106.tap:        106-direct-speaker-di.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 106-direct-speaker-di.lst

107.tap:        107-direct-speaker-border.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 107-direct-speaker-border.lst

108.tap:        108-direct-speaker-border-di.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 108-direct-speaker-border-di.lst

109.tap:        109-ay-note-a.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 109-ay-note-a.lst

110.tap:        110-ay-note-a.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 110-ay-note-a.lst

111.tap:        111-ay-two-notes.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 111-ay-two-notes.lst

112.tap:        112-ay-noise.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 112-ay-noise.lst

113.tap:        113-ay-low-frequency.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 113-ay-low-frequency.lst

114.tap:        114-ay-high-frequency.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 114-ay-high-frequency.lst

115.tap:        115-ay-low-noise.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 115-ay-low-noise.lst

116.tap:        116-ay-envelope.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 116-ay-envelope.lst

117.tap:        117-ay-envelope.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 117-ay-envelope.lst

118.tap:        118-ay-envelope.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 118-ay-envelope.lst

119.tap:        119-noise-envelope.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 119-noise-envelope.lst

120.tap:        120-8x8-sprite.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 120-8x8-sprite.lst

121.tap:        121-24x24-sprite.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 121-24x24-sprite.lst

122.tap:        122-24x24-sprite.asm sprite.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 122-24x24-sprite.lst

123.tap:        123-24x24-sprite.asm sprite.bin
        $(ASSEMBLER) -v -d --tapbas $< $@ > 123-24x24-sprite.lst

124.tap:        124-shifted-sprite.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 124-shifted-sprite.lst

125.tap:        125-shifted-sprite.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 125-shifted-sprite.lst

126.tap:        126-24x24-faster-sprite.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 126-24x24-faster-sprite.lst

127.tap:        127-margins.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 127-margins.lst

128.tap:        128-margins.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 128-margins.lst

129.tap:        129-screen-addressing.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 129-screen-addressing.lst

130.tap:        130-screen-background.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 130-screen-background.lst

131.tap:        131-screen-background-and-sprite.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 131-screen-background-and-sprite.lst

132.tap:        132-improper-sprite-addressing.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 132-improper-sprite-addressing.lst

133.tap:        133-proper-sprite-addressing.asm
        $(ASSEMBLER) -v -d --tapbas $< $@ > 133-proper-sprite-addressing.lst

19. Repositář s demonstračními příklady

V tabulce zobrazené pod tímto odstavcem jsou uvedeny odkazy na všechny prozatím popsané demonstrační příklady určené pro překlad a spuštění na osmibitovém domácím mikropočítači ZX Spectrum (libovolný model či jeho klon), které jsou psány v assembleru mikroprocesoru Zilog Z80. Pro překlad těchto demonstračních příkladů je možné použít například assembler Pasmo (viz též úvodní článek):

#	Soubor	Stručný popis	Adresa
1	01-color-attribute.asm	modifikace jednoho barvového atributu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/01-color-attribute.asm
2	02-blinking-attribute.asm	barvový atribut s nastavením bitů pro blikání a vyšší intenzitu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/02-blinking-attribute.asm
3	03-symbolic-names.asm	symbolická jména v assembleru	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/03-symbolic-names.asm
4	04-operators.asm	operátory a operace se symbolickými hodnotami	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/04-operators.asm
5	05-better-symbols.asm	tradičnější symbolická jména	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/05-better-symbols.asm
6	06-tapbas-v1.asm	vygenerování BASICovského loaderu (neúplný příklad)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/06-tapbas-v1.asm
7	07-tapbas-v2.asm	vygenerování BASICovského loaderu (úplný příklad)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/07-tapbas-v2.asm
8	08-loop.asm	jednoduchá počítaná programová smyčka: naivní varianta	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/08-loop.asm
9	09-loop.asm	programová smyčka: zkrácení kódu pro vynulování použitých pracovních registrů	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/09-loop.asm
10	10-loop.asm	programová smyčka: optimalizace skoku na konci smyčky (instrukce DJNZ)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/10-loop.asm
11	11-loop.asm	programová smyčka: optimalizace využití pracovních registrů	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/11-loop.asm
12	12-loop.asm	programová smyčka: použití pracovního registru IX	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/12-loop.asm
13	13-loop.asm	programová smyčka: použití pracovního registru IY	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/13-loop.asm
14	14-loop.asm	programová smyčka se šestnáctibitovým počitadlem, základní varianta	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/14-loop.asm
15	15-loop.asm	programová smyčka se šestnáctibitovým počitadlem, vylepšená varianta	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/15-loop.asm
16	16-loop.asm	použití relativního skoku a nikoli skoku absolutního	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/16-loop.asm
17	17-loop.asm	programová smyčka: inc l namísto inc hl	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/17-loop.asm

18	18-cls.asm	smazání obrazovky a otevření kanálu číslo 2 (screen) přes funkci v ROM	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/18-cls.asm
19	19-print-char-call.asm	smazání obrazovky a výpis jednoho znaku na obrazovku přes funkci v ROM (použití instrukce CALL)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/19-print-char-call.asm
20	20-print-char-rst.asm	smazání obrazovky a výpis jednoho znaku na obrazovku přes funkci v ROM (použití instrukce RST)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/20-print-char-rst.asm
21	21-print-char.asm	pouze výpis jednoho znaku na obrazovku bez jejího smazání	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/21-print-char.asm
22	22-print-all-chars.asm	výpis znakové sady znak po znaku (nekorektní verze příkladu)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/22-print-all-chars.asm
23	23-print-all-chars.asm	výpis znakové sady znak po znaku (korektní verze příkladu)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/23-print-all-chars.asm
24	24-change-color.asm	změna barvových atributů (popředí a pozadí) vypisovaných znaků	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/24-change-color.asm
25	25-change-flash.asm	povolení či zákaz blikání vypisovaných znaků	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/25-change-flash.asm
26	26-print-at.asm	výpis znaku či znaků na určené místo na obrazovce	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/26-print-at.asm
27	27-print-string.asm	výpis celého řetězce explicitně zapsanou programovou smyčkou (základní varianta)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/27-print-string.asm
28	28-print-string.asm	výpis celého řetězce explicitně zapsanou programovou smyčkou (vylepšená varianta)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/28-print-string.asm
29	29-print-colorized-string.asm	výpis řetězce, který obsahuje i řídicí znaky pro změnu barvy atd.	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/29-print-colorized-string.asm
30	30-print-string-ROM.asm	výpis řetězce s využitím služby/subrutiny uložené v ROM ZX Spectra	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/30-print-string-ROM.asm

31	31-attributes.asm	modifikace atributů pro tisk řetězce subrutinou uloženou v ROM	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/31-attributes.asm
32	32-fill-in-vram.asm	vyplnění celé bitmapy barvou popředí, návrat do systému	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/32-fill-in-vram.asm
33	33-fill-in-vram-no-ret.asm	vyplnění celé bitmapy barvou popředí, bez návratu do systému	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/33-fill-in-vram-no-ret.asm
34	34-fill-in-vram-pattern.asm	vyplnění celé bitmapy zvoleným vzorkem	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/34-fill-in-vram-pattern.asm
35	35-slow-fill-in-vram.asm	pomalé vyplnění celé bitmapy, vizualizace struktury bitmapy	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/35-slow-fill-in-vram.asm
36	36-slow-fill-in-vram-no-ret.asm	pomalé vyplnění celé bitmapy, vizualizace struktury bitmapy, bez návratu do systému	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/36-slow-fill-in-vram-no-ret.asm
37	37-fill-block.asm	vykreslení bloku 8×8 pixelů	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/37-fill-block.asm
38	38-fill-block-with-pattern.asm	vykreslení bloku 8×8 pixelů zvoleným vzorkem	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/38-fill-block-with-pattern.asm
39	39-fill-block-optimized.asm	optimalizace předchozího příkladu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/39-fill-block-optimized.asm
40	40-draw-char.asm	vykreslení znaku do levého horního rohu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/40-draw-char.asm
41	41-draw-any-char.asm	podprogram pro vykreslení libovolně zvoleného znaku do levého horního rohu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/41-draw-any-char.asm
42	42-block-anywhere.asm	podprogramy pro vykreslení bloku 8×8 pixelů kamkoli na obrazovku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/42-block-anywhere.asm

43	43-block-anywhere-rrca.asm	podprogramy pro vykreslení bloku 8×8 pixelů kamkoli na obrazovku, vylepšená varianta	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/43-block-anywhere-rrca.asm
44	44-better-draw-char.asm	vykreslení znaku v masce 8×8 pixelů, vylepšená varianta	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/44-better-draw-char.asm
45	45-even-better-draw-char.asm	posun offsetu pro vykreslení dalšího znaku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/45-even-better-draw-char.asm
46	46-draw-char-at.asm	vykreslení znaku v masce 8×8 pixelů kamkoli na obrazovku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/46-draw-char-at.asm
47	47-draw-char-at-unrolled.asm	vykreslení znaku v masce 8×8 pixelů kamkoli na obrazovku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/47-draw-char-at-unrolled.asm
48	48-incorrect-print-string.asm	tisk řetězce, nekorektní varianta	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/48-incorrect-print-string.asm
49	49-correct-print-string.asm	tisk řetězce, korektní varianta	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/49-correct-print-string.asm

50	50-ascii-table.asm	tisk několika bloků ASCII tabulky	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/50-ascii-table.asm
51	51-plot-block.asm	vykreslení pixelu verze 1: zápis celého bajtu na pozici pixelu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/51-plot-block.asm
52	52-plot-pixel.asm	vykreslení pixelu verze 2: korektní vykreslení jednoho pixelu, ovšem překreslení celého bajtu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/52-plot-pixel.asm
53	53-plot-pixel.asm	vykreslení pixelu verze 3: vylepšená verze předchozího demonstračního příkladu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/53-plot-pixel.asm
54	54-plot-pixel-on-background.asm	vykreslení pixelu vůči pozadí (nekorektní varianta)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/54-plot-pixel-on-background.asm
55	55-plot-pixel-on-background.asm	vykreslení pixelu vůči pozadí (korektní varianta)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/55-plot-pixel-on-background.asm

56	56-inverse-ascii-table.asm	vykreslení ASCII tabulky inverzní barvou (inkoust vs. papír)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/56-inverse-ascii-table.asm
57	57-plot-pixel-on-inverse-background.asm	vykreslení pixelů barvou papíru proti inverzní ASCII tabulce	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/57-plot-pixel-on-inverse-background.asm
58	58-plot-inverse-pixel-on-inverse-background.asm	vykreslení pixelů inverzní barvou proti inverzní ASCII tabulce	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm58-plot-inverse-pixel-on-inverse-background.asm/
59	59-configurable-ascii-table.asm	vykreslení ASCII tabulky buď přímo inkoustem nebo inverzně	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/59-configurable-ascii-table.asm
60	60-plot-over.asm	přibližná implementace příkazu PLOT OVER	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/60-plot-over.asm

61	61-print-number-A.asm	ukázka použití podprogramu pro tisk celého čísla	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/61-print-number-A.asm
62	62-print-number-B.asm	pokus o vytištění záporných čísel	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/62-print-number-B.asm
63	63-print-number-C.asm	tisk maximální podporované hodnoty 9999	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/63-print-number-C.asm
64	64-print-number-D.asm	tisk vyšší než podporované hodnoty 10000	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/64-print-number-D.asm
65	65-more-numbers-A.asm	vytištění číselné řady	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/65-more-numbers-A.asm
66	66-more-numbers-B.asm	kombinace tisku celočíselných hodnot s dalšími subrutinami	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/66-more-numbers-B.asm
67	67-print-flags-1.asm	příznakové bity po provedení celočíselné operace 1+2	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/67-print-flags-1.asm
68	68-print-flags-2.asm	příznakové bity po provedení celočíselné operace 0+0	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/68-print-flags-2.asm
69	69-print-flags-3.asm	příznakové bity po provedení operace 255+1	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/69-print-flags-3.asm
70	70-print-flags-4.asm	příznakové bity po provedení operace 254+1	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/70-print-flags-4.asm
71	71-print-flags-5.asm	příznakové bity po provedení operace 255+255	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/71-print-flags-5.asm
72	72-print-flags-6.asm	výsledek operace 100+100, nastavení příznakových bitů	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/72-print-flags-6.asm
73	73-print-flags-7.asm	výsledek operace 128+128, nastavení příznakových bitů	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/73-print-flags-7.asm

74	74-print-hex-number.asm	tisk hexadecimálního čísla v rozsahu 0×00 až 0×ff (neoptimalizovaná varianta)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/74-print-hex-number.asm
75	75-print-hex-number.asm	tisk hexadecimálního čísla v rozsahu 0×00 až 0×ff (optimalizovaná varianta)	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/75-print-hex-number.asm
76	76-print-hex-numbers.asm	tisk několika hexadecimálních hodnot	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/76-print-hex-numbers.asm
77	77-add-hex-numbers.asm	součet dvou osmibitových hexadecimálních hodnot s tiskem všech výsledků	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/77-add-hex-numbers.asm
78	78-add-bcd-numbers.asm	součet dvou osmibitových BCD hodnot s tiskem všech výsledků	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/78-add-bcd-numbers.asm

79	79-print-hex-digit-jmp.asm	tisk jedné hexadecimální cifry s využitím podmíněného skoku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/79-print-hex-digit-jmp.asm
80	80-print-hex-digit-overflow.asm	otestování, jaký znak je vytištěn pro hodnoty větší než 15	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/80-print-hex-digit-overflow.asm
81	81-print-hex-digit-daa.asm	tisk jedné hexadecimální cifry s využitím instrukce DAA	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/81-print-hex-digit-daa.asm
82	82-print-hex-numbers-daa.asm	tisk série hexadecimálních hodnot s využitím instrukce DAA	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/82-print-hex-numbers-daa.asm
83	83-print-fp-numbers.asm	tisk numerických hodnot reprezentovaných v systému plovoucí řádové tečky	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/83-print-fp-numbers.asm

84	84-print-ascii-table.asm	tisk jednoho bloku s ASCII tabulkou	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/84-print-ascii-table.asm
85	85-copy-ascii-table.asm	kopie bloku bajt po bajtu založená na naivní programové smyčce	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/85-copy-ascii-table.asm
86	86-copy-ascii-table-B.asm	kopie bloku s využitím instrukce LDIR	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/86-copy-ascii-table-B.asm
87	87-copy-ascii-table-C.asm	kopie bloku bajt po bajtu založená na programové smyčce a instrukci LDI	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/87-copy-ascii-table-C.asm
88	88-copy-ascii-table-D.asm	rozbalení programové smyčky s instrukcí LDI	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/88-copy-ascii-table-D.asm
89	89-copy-ascii-table-E.asm	korektní smyčka pro všechny možné velikosti bloků	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/89-copy-ascii-table-E.asm

90	90-copy-ascii-table-F.asm	kostra programu, který pro kopii bloků (16 bajtů) využívá zásobník	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/90-copy-ascii-table-F.asm
91	91-copy-ascii-table-G.asm	definice makra a několikeré použití (aplikace) tohoto makra	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/91-copy-ascii-table-G.asm
92	92-copy-ascii-table-H.asm	opakování makra založené na REPT	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/92-copy-ascii-table-H.asm
93	93-copy-ascii-table-I.asm	vícenásobná kopie části obrazovky	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/93-copy-ascii-table-I.asm

94	94-color-attribute.asm	modifikace jednoho barvového atributu na obrazovce ZX Spectra	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/94-color-attribute.asm
95	95-keypress.asm	detekce stisku jedné klávesy s vizualizací stisku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/95-keypress.asm
96	96-keypress-row.asm	detekce stisku kláves v jednom fyzickém řádku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/96-keypress-row.asm
97	97-keypress-all-rows.asm	detekce stisku všech kláves klávesnice ZX Spectra 48k	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/97-keypress-all-rows.asm

98	98-game-character.asm	zajištění pohybu hráče v herní scéně s využitím klávesnice	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/98-game-character.asm
99	99-game-character-2.asm	vylepšení předchozího demonstračního příkladu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/99-game-character-2.asm
100	100-cursor-joystick.asm	zajištění pohybu hráče v herní scéně kurzorovým joystickem	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/100-cursor-joystick.asm
101	101-sinclair-joystick.asm	zajištění pohybu hráče v herní scéně joystickem připojeným přes Interface 2	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/101-sinclair-joystick.asm
102	102-kempston-joystick.asm	zajištění pohybu hráče v herní scéně joystickem připojeným přes rozhraní Kempston	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/102-kempston-joystick.asm

103	103-beep.asm	využití subrutiny v ROM s implementací příkazu BEEP	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/103-beep.asm
104	104-music-scale.asm	přehrání celé stupnice	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/104-music-scale.asm
105	105-direct-speaker.asm	přímé programové ovládání beeperu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/105-direct-speaker.asm
106	106-direct-speaker-di.asm	zakázání přerušení při přehrávání	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/106-direct-speaker-di.asm
107	107-direct-speaker-border.asm	vizualizace frekvence přehrávání změnou okraje v reálném čase	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/107-direct-speaker-border.asm
108	108-direct-speaker-border-di.asm	vizualizace frekvence přehrávání změnou okraje v reálném čase	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/108-direct-speaker-border-di.asm

109	109-ay-note-a.asm	přehrání komorního A na čipu AY-3–8912 na ZX Spectru	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/109-ay-note-a.asm
110	110-ay-note-a.asm	přehrání komorního A na čipu AY-3–8912 na ZX Spectru	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/110-ay-note-a.asm

111	111-ay-two-notes.asm	souběžné přehrání dvojice not	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/111-ay-two-notes.asm
112	112-ay-noise.asm	vygenerování šumu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/112-ay-noise.asm
113	113-ay-low-frequency.asm	čistý tón s nízkou frekvencí	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/113-ay-low-frequency.asm
114	114-ay-high-frequency.asm	čistý tón s vysokou frekvencí	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/114-ay-high-frequency.asm
115	115-ay-low-noise.asm	vygenerování šumu s nízkou frekvencí	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/115-ay-low-noise.asm
116	116-ay-envelope.asm	použití obálky založené na trojúhelníkovém signálu	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/116-ay-envelope.asm
117	117-ay-envelope.asm	použití obálky založené na trojúhelníkovém signálu s vysokou frekvencí	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/117-ay-envelope.asm
118	118-ay-envelope.asm	použití obálky založené na trojúhelníkovém signálu s nízkou frekvencí	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/118-ay-envelope.asm
119	119-noise-envelope.asm	použití obálky společně se šumem	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/119-noise-envelope.asm

120	120–8×8-sprite.asm	vykreslení spritu o velikosti 8×8 pixelů na obrazovku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/120–8×8-sprite.asm
121	121–24×24-sprite.asm	vykreslení spritu o velikosti 24×24 pixelů na obrazovku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/121–24×24-sprite.asm
122	122–24×24-sprite.asm	načtení spritu o velikosti 24×24 pixelů z include souboru a jeho vykreslení na obrazovku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/122–24×24-sprite.asm
123	123–24×24-sprite.asm	načtení spritu o velikosti 24×24 pixelů z binárního souboru a jeho vykreslení na obrazovku	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/123–24×24-sprite.asm
124	124-shifted-sprite.asm	načtení spritů posunutých o 0 až 7 pixelů z binárních souborů	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/124-shifted-sprite.asm
125	125-shifted-sprite.asm	načtení spritů posunutých o 0 až 7 pixelů z include souborů	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/125-shifted-sprite.asm

126	126–24×24-faster-sprite.asm	úprava příkladu 121–24×24-sprite.asm do rychlejší podoby	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/126–24×24-faster-sprite.asm
127	127-margins.asm	pokus o vykreslení spritu blízko pravého okraje obrazovky	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/127-margins.asm
128	128-margins.asm	pokus o vykreslení spritu blízko spodního okraje obrazovky	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/128-margins.asm
129	129-screen-addressing.asm	problém uspořádání obrazových řádků na ZX Spectru	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/129-screen-addressing.asm
130	130-screen-background.asm	vykreslení statického obrázku na obrazovku ZX Spectra	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/130-screen-background.asm
131	131-screen-background-and-sprite.asm	vykreslení spritu na obrazovku se statickým obrázkem	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/131-screen-background-and-sprite.asm
132	132-improper-sprite-addresing.asm	větší množství spritů, nekorektní výpočty adres řádků	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/132-improper-sprite-addresing.asm
133	133-proper-sprite-addresing.asm	větší množství spritů, korektní výpočty adres řádků	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/133-proper-sprite-addresing.asm

134	Makefile	Makefile pro překlad a slinkování všech demonstračních příkladů do podoby obrazu magnetické pásky	https://github.com/tisnik/8bit-fame/blob/master/Speccy-asm/Makefile

20. Odkazy na Internetu

z80 standalone assembler
https://www.asm80.com/onepage/asmz80.html
The ZX BASIC Compiler
https://www.boriel.com/pages/the-zx-basic-compiler.html
Z80 Assembly programming for the ZX Spectrum
https://www.chibiakumas.com/z80/ZXSpectrum.php
8-BIT SMACKDOWN! 65C02 vs. Z80: slithy VLOGS #6
https://www.youtube.com/watch?v=P1paVoFEvyc
Instrukce mikroprocesoru Z80
https://clrhome.org/table/
Z80 instructions: adresní režimy atd.
https://jnz.dk/z80/instructions.html
Z80 Instruction Groups
https://jnz.dk/z80/instgroups.html
Elena, New programming language for the ZX Spectrum Next
https://vintageisthenewold.com/elena-new-programming-language-for-the-zx-spectrum-next/
Sinclair BASIC
https://worldofspectrum.net/legacy-info/sinclair-basic/
Grafika na osmibitových počítačích firmy Sinclair
https://www.root.cz/clanky/grafika-na-osmibitovych-pocitacich-firmy-sinclair/
Grafika na osmibitových počítačích firmy Sinclair II
https://www.root.cz/clanky/grafika-na-osmibitovych-pocitacich-firmy-sinclair-ii/
HiSoft BASIC
https://worldofspectrum.net/infoseekid.cgi?id=0008249
YS MegaBasic
https://worldofspectrum.net/infoseekid.cgi?id=0008997
Beta Basic
https://worldofspectrum.net/infoseekid.cgi?id=0007956
BASIC+
https://worldofspectrum.net/infoseekid.php?id=0014277
Spectrum ROM Memory Map
https://skoolkit.ca/disassemblies/rom/maps/all.html
Goto subroutine
https://skoolkit.ca/disassemblies/rom/asm/7783.html
Spectrum Next: The Evolution of the Speccy
https://www.specnext.com/about/
Sedmdesátiny assemblerů: lidsky čitelný strojový kód
https://www.root.cz/clanky/sedmdesatiny-assembleru-lidsky-citelny-strojovy-kod/
Programovací jazyk BASIC na osmibitových mikropočítačích
https://www.root.cz/clanky/programovaci-jazyk-basic-na-osmibitovych-mikropocitacich/
Programovací jazyk BASIC na osmibitových mikropočítačích (2)
https://www.root.cz/clanky/programovaci-jazyk-basic-na-osmibitovych-mikropocitacich-2/#k06
Programovací jazyk BASIC na osmibitových mikropočítačích (3)
https://www.root.cz/clanky/programovaci-jazyk-basic-na-osmibitovych-mikropocitacich-3/
Sinclair BASIC (Wikipedia CZ)
http://cs.wikipedia.org/wiki/Sinclair_BASIC
Assembly Language: Still Relevant Today
http://wilsonminesco.com/AssyDefense/
Programovani v assembleru na OS Linux
http://www.cs.vsb.cz/grygarek/asm/asmlinux.html
Why Assembly Language Programming? (Why Learning Assembly Language Is Still a Good Idea)
https://wdc65×x.com/markets/education/why-assembly-language-programming/
Low Fat Computing
http://www.ultratechnology.com/lowfat.htm
Assembly Language
https://www.cleverism.com/skills-and-tools/assembly-language/
Why do we need assembly language?
https://cs.stackexchange.com/questions/13287/why-do-we-need-assembly-language
Assembly language (Wikipedia)
https://en.wikipedia.org/wiki/Assembly_language#Historical_perspective
Assembly languages
https://curlie.org/Computers/Programming/Languages/Assembly/
vasm
http://sun.hasenbraten.de/vasm/
B-ELITE
https://jsj.itch.io/b-elite
ZX-Spectrum Child
http://www.dotkam.com/2008/11/19/zx-spectrum-child/
Speccy.cz
http://www.speccy.cz/
Planet Sinclair
http://www.nvg.ntnu.no/sinclair/
World of Spectrum
http://www.worldofspectrum.org/
The system variables
https://worldofspectrum.org/ZXBasicManual/zxmanchap25.html
ZX Spectrum manual: chapter #17 Graphics
https://worldofspectrum.org/ZXBasicManual/zxmanchap17.html
Why does Sinclair BASIC have two formats for storing numbers in the same structure?
https://retrocomputing.stackexchange.com/questions/8834/why-does-sinclair-basic-have-two-formats-for-storing-numbers-in-the-same-structu
Plovoucí řádová čárka na ZX Spectru
https://www.root.cz/clanky/norma-ieee-754-a-pribuzni-formaty-plovouci-radove-tecky/#k05
Norma IEEE 754 a příbuzní: formáty plovoucí řádové tečky
https://www.root.cz/clanky/norma-ieee-754-a-pribuzni-formaty-plovouci-radove-tecky/#k05
1A1B: THE ‚REPORT AND LINE NUMBER PRINTING‘ SUBROUTINE
https://skoolkid.github.io/rom/asm/1A1B.html
2DE3: THE ‚PRINT A FLOATING-POINT NUMBER‘ SUBROUTINE
https://skoolkid.github.io/rom/asm/2DE3.html
5C63: STKBOT – Address of bottom of calculator stack
https://skoolkid.github.io/rom/asm/5C63.html
5C65: STKEND – Address of start of spare space
https://skoolkid.github.io/rom/asm/5C65.html
Why does Sinclair BASIC have two formats for storing numbers in the same structure?
https://retrocomputing.stackexchange.com/questions/8834/why-does-sinclair-basic-have-two-formats-for-storing-numbers-in-the-same-structu
Chapter 24: The memory
https://worldofspectrum.org/ZXBasicManual/zxmanchap24.html
Survey of Floating-Point Formats
https://mrob.com/pub/math/floatformats.html
Convert an 8bit number to hex in z80 assembler
https://stackoverflow.com/questions/22838444/convert-an-8bit-number-to-hex-in-z80-assembler
80 MICROPROCESSOR Instruction Set Summary
http://www.textfiles.com/programming/CARDS/z80
Extended Binary Coded Decimal Interchange Code
http://en.wikipedia.org/wiki/EBCDIC
ASCII/EBCDIC Conversion Table
http://docs.hp.com/en/32212–90008/apcs01.html
EBCDIC
http://www.hansenb.pdx.edu/DMKB/dict/tutorials/ebcdic.php
EBCDIC tables
http://home.mnet-online.de/wzwz.de/temp/ebcdic/cc_en.htm
The Mainframe Blog
http://mainframe.typepad.com/blog/2006/11/my_personal_mai.html
Binary-coded decimal
https://en.wikipedia.org/wiki/Binary-coded_decimal
BCD
https://cs.wikipedia.org/wiki/BCD
Z80 heaven: Floating Point
http://z80-heaven.wikidot.com/floating-point
Z80, the 8-bit Number Cruncher
http://www.andreadrian.de/oldcpu/Z80_number_cruncher.html
Floating-point library for Z80
https://github.com/DW0RKiN/Floating-point-Library-for-Z80
z80float
https://github.com/Zeda/z80float
Fixed point arithmetic
https://www.root.cz/clanky/fixed-point-arithmetic/
ZX Spectrum BASIC Programming – 2nd Edition
https://archive.org/details/zx-spectrum-basic-programming/page/n167/mode/2up
ZX Spectrum BASIC Programming – 2nd Edition
https://archive.org/details/zx-spectrum-basic-programming/page/n169/mode/2up
How fast is memcpy on the Z80?
https://retrocomputing.stackexchange.com/questions/4744/how-fast-is-memcpy-on-the-z80
How do Z80 Block Transfer instructions work?
https://retrocomputing.stackexchange.com/questions/5416/how-do-z80-block-transfer-instructions-work
Retro Programming Made Simple: Keyboard
http://www.breakintoprogram.co.uk/hardware/computers/zx-spectrum/keyboard
How ZX Spectrum avoided key ghosting
https://retrocomputing.stackexchange.com/questions/16235/how-zx-spectrum-avoided-key-ghosting
ZX Spectrum Keyboard Visualized
http://www.kameli.net/marq/?p=2055
Sinclair ZX Spectrum Joysticks Explained
https://www.retroisle.com/general/spectrum_joysticks.php
When A Single Bit Was Enough, Into The Sound Of The ZX Spectrum
https://hackaday.com/2022/01/20/when-a-single-bit-was-enough-into-the-sound-of-the-zx-spectrum/
03B5: THE ‚BEEPER‘ SUBROUTINE
https://skoolkid.github.io/rom/asm/03B5.html
How To Write ZX Spectrum Games – Chapter 3
https://chuntey.wordpress.com/2013/02/28/how-to-write-zx-spectrum-games-chapter-3/
Understanding computer sound
https://www.youtube.com/playlist?list=PL0qES-IQZC8w4vqeQhxHxKgxYYqs3CEOx
Understanding Computer Sound. 5. ZX Spectrum
https://www.youtube.com/watch?v=N5ACJd2LvbY
Dark Fusion (Gremlin Graphics, 1988)
https://www.youtube.com/watch?v=ADL3mdRMzoA
Arkanoid Spectrum Title Music
https://www.youtube.com/watch?v=TymO0Lj7Vp8
Tim Follin – „Chronos“ (ZX Spectrum) [Oscilloscope Visualization]
https://www.youtube.com/watch?v=yJy45MHrPjc
[60 FPS] Wally Beben – „Sanxion Loader“ [ZX Spectrum (Beeper)] (Oscilloscope View)
https://www.youtube.com/watch?v=JwMxOfQVl7A
Understanding Computer Sound
http://forgottencomputer.com/retro/sound/
AY-3–8912
https://sinclair.wiki.zxnet.co.uk/wiki/AY-3–8912
AY-3–8912
https://github.com/topics/ay-3–8912
Z80 Assembly programming for the ZX Spectrum
https://www.chibiakumas.com/z80/ZXSpectrum.php?noui=1
AY-3–8910
http://vgmpf.com/Wiki/index.php/AY-3–8910
AY-3–8910/8912 Programmable sound generator data manual
https://f.rdw.se/AY-3–8910-datasheet.pdf
Sprite (computer graphics)
https://en.wikipedia.org/wiki/Sprite_(computer_graphics)
Piskel is a free online editor for animated sprites & pixel art
https://www.piskelapp.com/
TAP format
https://sinclair.wiki.zxnet.co.uk/wiki/TAP_format

Seriál: Vývoj pro slavné ZX Spectrum

Podrobnější popis možností zvukového čipu řady AY-3–8910 na ZX Spectru 128k
Vykreslování spritů a animací na ZX Spectru
Vykreslování spritů a animací na ZX Spectru (2. část)

Přečtěte si všechny díly seriálu Vývoj pro slavné ZX Spectrum nebo sledujte jeho RSS

Vstoupit do diskuse (29 názorů)

Pavel Tišnovský

Vystudoval VUT FIT a v současné době pracuje na projektech vytvářených v jazycích Python a Go.

Témata:

Assembler

Hele klidne a v klidu (to neni nic osobniho). Na Atarku jsou bitmapove rezimy ciste "linearni", coz je super a kazdej to hned chape a i zacatecnik muze zacit zkouset assembler a dostat neco rozumneho (na druhou stranu sirka 160 nebo 320 pixelu je opruz oproti 256, o tom zadna - i to ale Antic umi).. Speccy s atributama, to by jeste taky nebyl problem (ostatne komous to ma taky trosku podobne), ale to rozdeleni obrazovky na tretiny a jeste interlace po osmi radcich proste vsechny vykreslovaci…

atarist

Sdílet

Obsah

1. Vykreslování spritů a animací na ZX Spectru (2. část)

2. Urychlení vykreslování – optimalizace subrutiny draw₈_lines

3. Úplný zdrojový kód dnešního druhého demonstračního příkladu

4. Nedostatky podprogramu pro vykreslení spritu na obrazovku ZX Spectra

5. Chybějící kontrola, zda sprite nepřesahuje pravý či levý okraj obrazovky

6. Úplný zdrojový kód dnešního druhého demonstračního příkladu

7. Chybějící kontrola, zda sprite nepřesahuje dolní okraj obrazovky

8. Úplný zdrojový kód dnešního třetího demonstračního příkladu

9. Sprite, jehož maska přesahuje přes třetinu obrazovky

10. Úplný zdrojový kód dnešního čtvrtého demonstračního příkladu

11. Vykreslení spritu na různorodé pozadí

12. Vykreslení statického obrázku na obrazovku ZX Spectra

13. Zobrazení spritů ve scéně s obrázkem na pozadí

14. Úplný zdrojový kód dnešního šestého demonstračního příkladu

15. Korektní výpočet adres zapisovaných bajtů při zobrazení spritu

16. Úplný zdrojový kód dnešního sedmého demonstračního příkladu

17. Jak dále?

18. Příloha: upravený soubor Makefile pro překlad demonstračních příkladů

19. Repositář s demonstračními příklady

20. Odkazy na Internetu

Podrobnější popis možností zvukového čipu řady AY-3–8910 na ZX Spectru 128k
