Programování pro osmibitová Atari: čip GTIA a práce se sprity

Dnes navážeme na předchozí článek, ve kterém jsme se začali zabývat popisem grafického subsystému osmibitových Atari. Dnes si popíšeme způsob práce se sprity (pohyblivými objekty na obrazovce). Tento typ grafiky se u Atari nazývá PMG neboli Player-Missile Graphics. O zobrazení PMG se stará čip GTIA, jenž ideově vychází ze staršího čipu TIA.

Pro porovnání shodných vlastností a rozdílů mezi čipy TIA a GTIA se podívejme na následující dvojici tabulek. V první tabulce jsou vypsány grafické objekty, s nimiž dokázal pracovat původní čip TIA použitý v herní konzoli Atari 2600:

Ve druhé tabulce jsou vypsány grafické objekty, s nimiž dokázal pracovat čip GTIA použitý v herní konzoli Atari 5200 i v prakticky všech osmibitových domácích počítačích Atari (pokud tedy nepočítáme prvních zhruba 100 000 počítačů Atari 400 a Atari 800 s čipy CTIA:

Řídicí a stavové registry čipu GTIA

Nejprve si uvedeme tabulku se všemi řídicími registry čipu GTIA. Ten byl řízen s využitím registrů, z nichž všechny byly určeny pro zápis a některé taktéž pro čtení, tj. například pro zjišťování kolizí atd. (při čtení mají jiné jméno, než při zápisu). Většina z těchto registrů (konkrétně všechny registry související s grafikou) je vypsána v následující tabulce. Tabulka obsahuje více než 32 položek, protože stejná adresa registru při čtení má jiný význam, než při zápisu:

Praktické příklady využití čipu GTIA při práci se sprity

Práci se sprity si ukážeme na deseti demonstračních příkladech, přičemž další příklady budou ukázány v navazujícím článku. V dnešních příkladech bude ukázán způsob povolení zobrazení PMG, nastavení horizontálních souřadnic hráčů, nastavení jejich barvy, velikosti a tvaru (tj. způsobu zobrazení na obrazovce) a popíšeme si taktéž změnu priorit při zobrazování, tj. způsob řešení překryvu hráčů a střel s pozadím nebo mezi sebou navzájem.

Ovšem to ve skutečnosti není vše, co systém PMG na osmibitových Atari nabízí. Přímo na hardwarové úrovni je řešena i detekce kolizí, což může do značné míry urychlit algoritmy používané ve hrách (v podstatě se mohou zcela odstranit výpočty kolizí). Navíc je hardwarová detekce kolizí provedena s přesností na jednotlivé pixely, takže není nutné provádět optimalizace s využitím takzvaných bounding boxů atd. Ve výsledku může být práce s PMG velmi efektivní z hlediska celkové rychlosti her, a to i přesto, že je nutné softwarově řešit vertikální posuny (naopak například na počítačích Commodore C64 je i tento problém řešitelný přímo na úrovni hardware).

Inicializace PMG, povolení PMG, nastavení pozice a globálního tvaru prvního hráče

Na moderních počítačích a moderních operačních systémech může být inicializace grafiky (například ve hrách) relativně složitá, a to i přesto, že se používají různé vysokoúrovňové knihovny. Na osmibitových Atari tomu tak ovšem není, protože pro zobrazení hráče (řekněme prvního hráče s číslem 0) postačuje provést pouhé dvě operace, konkrétně dva zápisy do HW registrů čipu GTIA:

1. Je nutné přenastavit horizontální pozici hráče, což je osmibitová hodnota, která se v případě prvního hráče zapisuje do registruHPOS0 (určeno jen pro zápis). Jaký je přesný vztah mezi pozicí hráče a pixelem herního pole, se dozvíme příště.

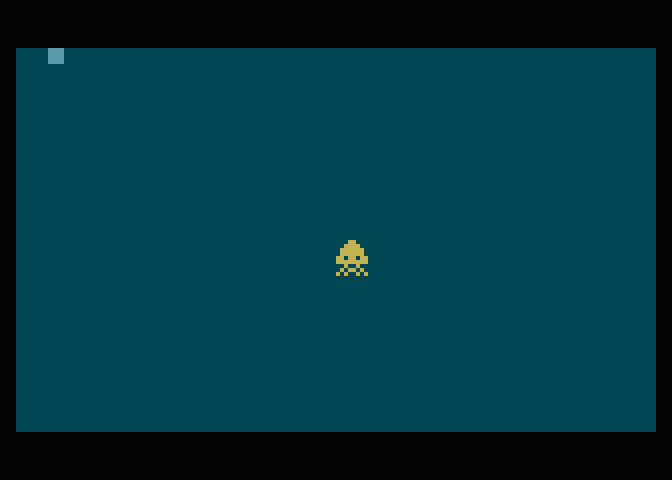

2. Taktéž je nutné nastavit bitmapu hráče (má rozlišení 8×128 pixelů), a to buď přímo změnou bitmapy (ukážeme si v dalších kapitolách) nebo zápisem osmi bitů do registru GRAFP0. Tím se nastaví všechny řádky bitmapy na stejnou hodnotu. Bit s hodnotou 1 znamená „kreslí se barva hráče“, nulový bit znamená „pixel je průhledný, tj. kreslí se barva pod hráčem“.

Úplný zdrojový kód prvního demonstračního příkladu

V dnešním prvním demonstračním příkladu nastavíme horizontální pozici hráče na hodnotu 128 (blízko středu obrazovky) a jeho tvar na samé jedničky, takže všechny pixely hráče budou zobrazeny jeho barvou.

Úplný zdrojový kód dnešního prvního demonstračního příkladu, od něhož budou odvozeny i všechny další příklady, vypadá následovně:

; ---------------------------------------------------------------------
; Initializace PMG, povolení PMG, nastavení pozice a tvaru prvního hráče.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE


.proc main
        lda #128                ; horizontální pozice hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #$ff                ; bitová maska hráče
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA

loop:   jmp loop
end:
.endproc


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   main::end - 1           ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

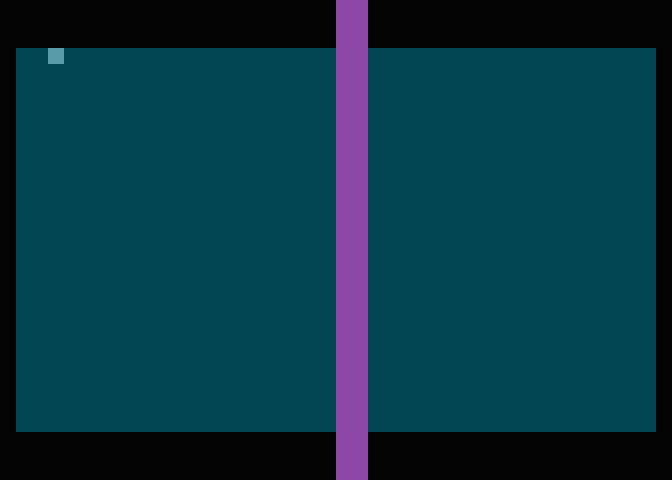

Po spuštění se na obrazovce ukáže vertikální černý pruh:

Nastavení barvy prvního hráče

Při pohledu do tabulky uvedené ve druhé kapitole snadno zjistíme, že barva prvního hráče je nastavována řídicím registrem COLPM0. Jenže tento registr nelze přečíst (jeho význam je při čtení odlišný). A proto existuje v paměti Atari několik takzvaných stínových registrů, které jsou automaticky (v každém snímku) zapisovány do registrů GTIA (a jejich čtení je tedy možné a je triviální). Pro COLM0 existuje stínový registr nazvaný PCOLR3, kterým (v dalším snímku) změníme barvu prvního hráče:

        lda #HUE_MAGENTA<<4 + 8 ; barva hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

Nyní bude obrazovka vypadat odlišně:

Výsledný zdrojový kód příkladu:

; ---------------------------------------------------------------------
; Initializace PMG, povolení PMG, nastavení pozice, tvaru a barvy prvního hráče.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE


.proc main
        lda #128                ; horizontální pozice hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #HUE_MAGENTA<<4 + 8 ; barva hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #$ff                ; bitová maska hráče
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA

loop:   jmp loop
end:
.endproc


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   main::end - 1           ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Zákaz DMA, pokud se mají zobrazit jen globální tvary hráčů

Prozatím nepracujeme s bitmapami spritů a proto můžeme vypnout DMA. Jedná se o technologii, kterou GTIA využívá pro získání tvarů spritů při vykreslování snímků. My ale prozatím pracujeme s hráčem, jehož všechny řádky jsou stejné a proto můžeme DMA vypnout a počítač tak urychlit (více cyklů pro CPU). To se provede následovně:

        lda #0                  ; bitové pole: vše nulové
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

Výsledek by měl být stejný, jako v příkladu předchozím, ovšem CPU má nyní k dispozici více strojových cyklů:

Úplný zdrojový kód třetího demonstračního příkladu:

; ---------------------------------------------------------------------
; Initializace PMG, povolení PMG, nastavení pozice, tvaru a barvy prvního hráče.
; Zákaz DMA.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE


.proc main
        lda #128                ; horizontální pozice hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #HUE_MAGENTA<<4 + 8 ; barva hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #$ff                ; bitová maska hráče
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA

        lda #0                  ; bitové pole: vše nulové
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

loop:   jmp loop
end:
.endproc


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   main::end - 1           ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Modifikace šířky hráčů

Zajímavé možnosti nabízí registry SIZEPx a SIZEM. Nejnižšími dvěma bity je možné nastavit šířku pixelů hráčů a/nebo střel. Hodnota 00 znamená normální šířku odpovídající dvěma pixelům hracího pole v nejvyšším rozlišení (tato šířka odpovídá jednomu taktu hodin pro generování barvy na TV, více informací bude uvedeno v popisu čipu ANTIC). Hodnota 01 znamená dvojnásobnou šířku a hodnota 11 pak šířku čtyřnásobnou.

V dalším demonstračním příkladu se postupně mění šířka prvního hráče, a to modifikací obsahu HW registru SIZEP0. Mezi jednotlivými změnami velikostí se čeká na stisk klávesy (mimochodem: malou úpravou dosáhnete toho, že se po změně na čtyřnásobnou velikost řízení vrátí zpět na začátek programu – tuto úpravu ponechávám na laskavém čtenáři):

Následuje výpis úplného zdrojového kódu tohoto demonstračního příkladu:

; ---------------------------------------------------------------------
; Initializace PMG, povolení PMG, nastavení pozice, tvaru a barvy prvního hráče.
; Zákaz DMA. Postupná změna horizontální velikosti hráče.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE

KBHANDLER = $e424               ; rutina pro cteni klavesy


.proc main
        lda #128                ; horizontální pozice hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #HUE_MAGENTA<<4 + 8 ; barva hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #$ff                ; bitová maska hráče
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA

        lda #0                  ; bitové pole: vše nulové
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #1                  ; horizontální velikost hráče
        sta SIZEP0              ; uložit do řídicího registru SIZEP0 na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #3                  ; horizontální velikost hráče
        sta SIZEP0              ; uložit do řídicího registru SIZEP0 na čipu GTIA

loop:   jmp loop
.endproc

.proc get_key
        lda KBHANDLER+1         ; cteni horni casti adresy ulozene v ROM
        pha                     ; ulozeni na zasobnik
        lda KBHANDLER           ; cteni dolni casti adresy ulozene v ROM
        pha                     ; ulozeni na zasobnik
        rts                     ; vyber adresy ze zasobniku + skok
                                ; zde neni nutne mit RTS
.endproc

end:


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                 ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Změna globálního tvaru hráče

Prozatím jsme do HW registru GRAFP0 zapisovali hodnotu 0×ff, tj. všechny bity byly nastaveny na jedničku. První hráč byl zobrazen formou vertikálního pruhu o šířce 16, 32 nebo 64 pixelů (počítáme v pixelech hracího pole). Ovšem pokud zapíšeme hodnotu odlišnou, budou některé pruhy hráče průhledné. Můžeme například vynechat každý lichý bit a tudíž i každý lichý sloupec bude průhledný:

        lda #128+32+8+2         ; bitová maska hráče
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA

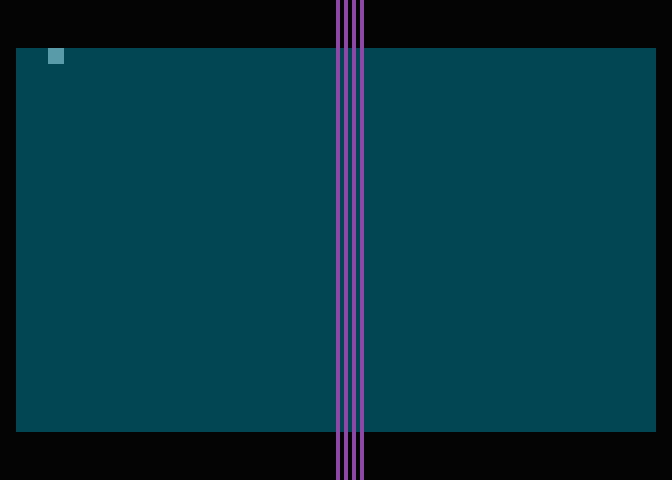

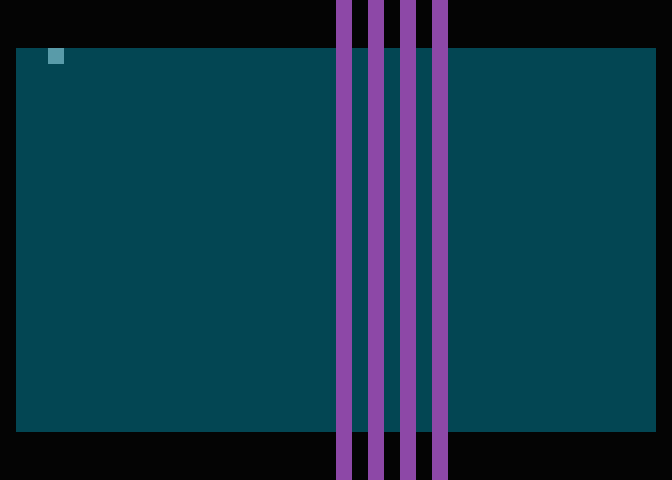

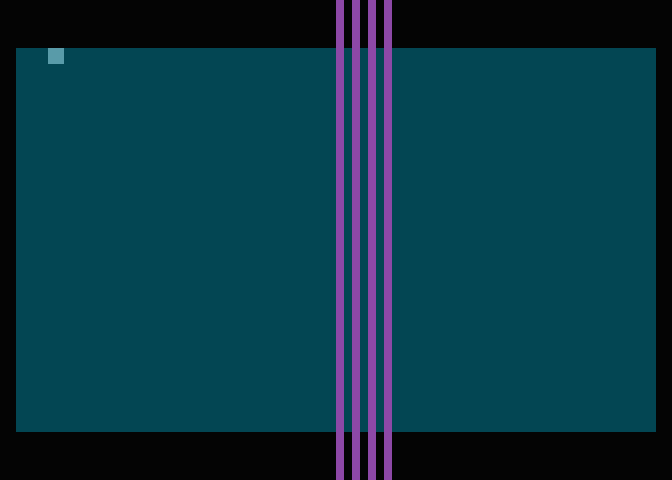

Výsledek pro různě nastavené šířky hráčů:

Úplný zdrojový kód takto upraveného příkladu:

; ---------------------------------------------------------------------
; Initializace PMG, povolení PMG, nastavení pozice, tvaru a barvy prvního hráče.
; Zákaz DMA. Postupná změna horizontální velikosti hráče.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE

KBHANDLER = $e424               ; rutina pro cteni klavesy


.proc main
        lda #128                ; horizontální pozice hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #HUE_MAGENTA<<4 + 8 ; barva hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #128+32+8+2         ; bitová maska hráče
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA

        lda #0                  ; bitové pole: vše nulové
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #1                  ; horizontální velikost hráče
        sta SIZEP0              ; uložit do řídicího registru SIZEP0 na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #3                  ; horizontální velikost hráče
        sta SIZEP0              ; uložit do řídicího registru SIZEP0 na čipu GTIA

loop:   jmp loop
.endproc

.proc get_key
        lda KBHANDLER+1         ; cteni horni casti adresy ulozene v ROM
        pha                     ; ulozeni na zasobnik
        lda KBHANDLER           ; cteni dolni casti adresy ulozene v ROM
        pha                     ; ulozeni na zasobnik
        rts                     ; vyber adresy ze zasobniku + skok
                                ; zde neni nutne mit RTS
.endproc

end:


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                 ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

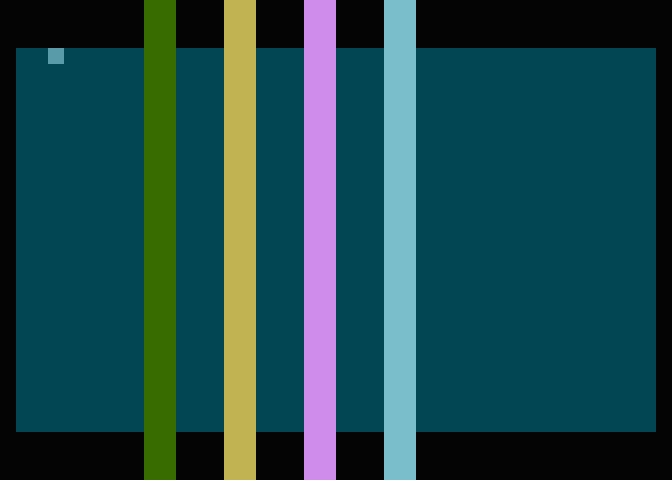

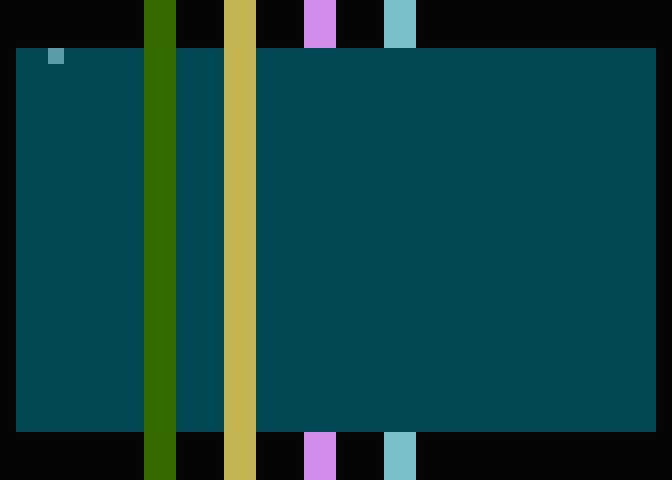

Priority PMG vůči hracímu poli a pozadí

Priority zobrazení hráčů a střel vůči sobě nebo vůči hracímu poli se nastavují modifikací nejnižších čtyř bitů řídicího registru GPRIOR. Existuje celkem devět úrovní priorit, ovšem vybírat si můžeme jen z pěti možností tak, jak je to naznačeno v další tabulce:

Význam zkratek z předchozí tabulky:

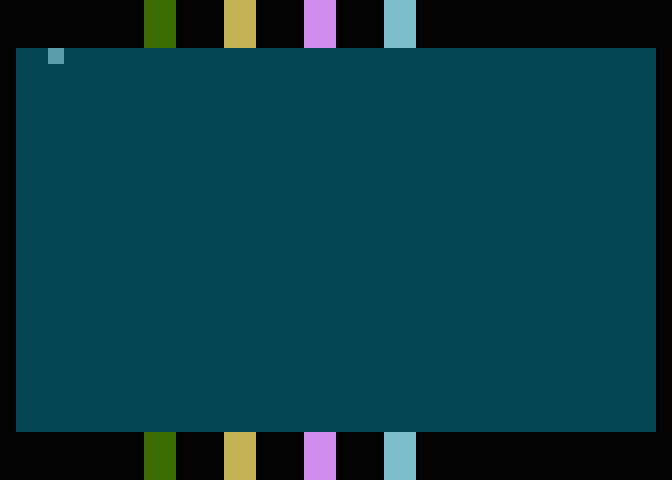

Zobrazení dvou překrývajících se hráčů současně, režim „multicolor“

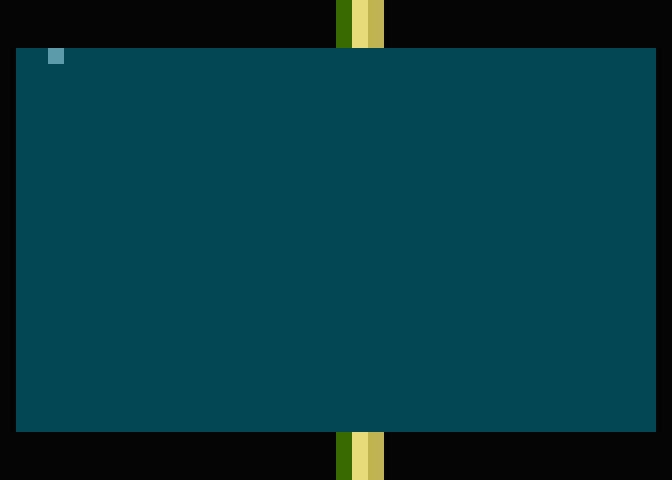

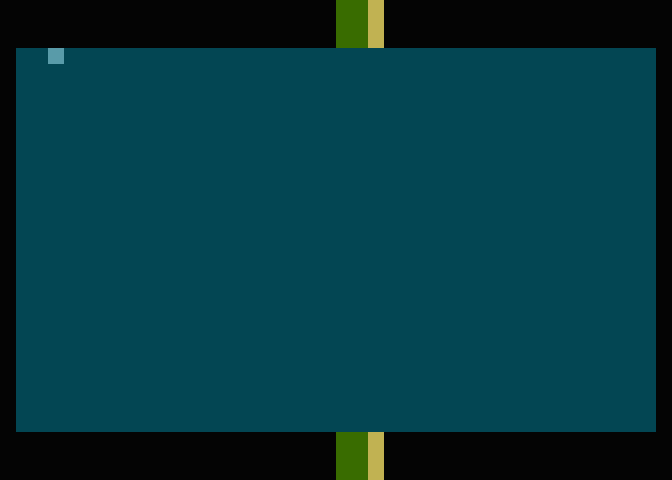

Šestým bitem registru GPRIOR se povoluje takzvaný režim „multicolor“ (pozor, na Commodore C64 má toto slovo naprosto odlišný význam). Pokud je tento bit nastaven a dva sprity (například hráči) se překrývají, bude barva překryté oblasti vypočtena operací OR. Připomeňme, že na Atari se barva skládá z kódu odstínu a intenzity. Operace OR tedy může vést k zobrazení zcela odlišné barvy – nejedná se o smíchání barev ve smyslu jejich odstínu! Režim „multicolor“ se zapne po spuštění dalšího příkladu a stisku klávesy. Další stisky klávesy mění navíc i prioritu (což si ještě ukážeme v dalších příkladech):

Úplný zdrojový kód takto upraveného příkladu:

; ---------------------------------------------------------------------
; Initializace PMG, povolení PMG, nastavení pozice, tvaru a barvy dvou
; hráčů.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE

KBHANDLER = $e424               ; rutina pro cteni klavesy


.proc main
        lda #128                ; horizontální pozice prvního hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #132                ; horizontální pozice druého hráče
        sta HPOSP1              ; uložit do řídicího registru HPOSP1 na čipu GTIA

        lda #HUE_GREEN<<4 + 6   ; barva prvního hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #HUE_YELLOW<<4 + 12 ; barva druhého hráče (odstín+intenzita)
        sta PCOLR1              ; uložit do řídicího registru PCOLR1 na čipu GTIA

        lda #$ff                ; bitová maska prvního i druhého hráče
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA
        sta GRAFP1              ; uložit do řídicího registru GRAFP1 na čipu GTIA

        lda #0                  ; bitové pole: vše nulové
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

        lda #0                  ; priorita hráčů a pozadí
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #32                 ; priorita hráčů a pozadí - OR barev
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #31                 ; priorita hráčů a pozadí
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #37                 ; priorita hráčů a pozadí
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

loop:   jmp loop
.endproc

.proc get_key
        lda KBHANDLER+1         ; cteni horni casti adresy ulozene v ROM
        pha                     ; ulozeni na zasobnik
        lda KBHANDLER           ; cteni dolni casti adresy ulozene v ROM
        pha                     ; ulozeni na zasobnik
        rts                     ; vyber adresy ze zasobniku + skok
                                ; zde neni nutne mit RTS
.endproc

end:


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                 ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Nastavení bitmapy spritů (hráčů i střel)

Prozatím naše sprity vypadaly jako obdélníky, ovšem systém PMG pochopitelně podporuje i definici hráčů (a střel) pomocí bitmapy. U hráčů je každá bitmapa široká osm pixelů a vysoká 128 pixelů. Pro každého hráče je tedy nutné alokovat paměť 128×8 bitů=128 bajtů. Pro všechny střely současně se jedná o stejnou velikost, tedy 128 bajtů. Celkově tedy potřebujeme:

1 hráč = 128 bajtů
2 hráč = 128 bajtů
3 hráč = 128 bajtů
4 hráč = 128 bajtů
střely = 128 bajtů
------------------
         640 bajtů

K těmto 640 bajtům je přidáno 384 bajtů „výplně“ (můžete je použít pro jiné účely) a celkem tedy potřebujeme 640+384=1024 bajtů, tj. čtyři stránky paměti. Tyto stránky mohou být umístěny kdekoli v paměti, ovšem musí začínat na hodnotě dělitelné čtyřmi.

Offsety bitmap pro hráče se pak vypočtou takto (ve skutečnosti 1024 bajtů začíná bufferem a poté 128 bajty pro střely):

PLAYER_0_OFFSET = 512
PLAYER_1_OFFSET = PLAYER_0_OFFSET + 128
PLAYER_2_OFFSET = PLAYER_1_OFFSET + 128
PLAYER_3_OFFSET = PLAYER_2_OFFSET + 128

V našich demonstračních příkladech použijeme paměťové stránky 152–156. Index první stránky předáme čipu ANTIC (ne GTIA) přes řídicí registr:

        lda #152                ; paměťová stránka číslo 152
        sta PMBASE

Demonstrační příklad: naivní nastavení bitmapy prvního hráče

V tomto demonstračním příkladu nejprve povolíme definici bitmapy hráčů, povolíme DMA a nastavíme stránky, ve kterých jsou bitmapy uloženy:

        lda #3                  ; bitové pole: povolení hráčů i střel
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

        lda #152                ; paměťová stránka číslo 152
        sta PMBASE

        lda #46                 ; povolení PMG DMA
        sta SDMCTL

Dále je nutné vyplnit část bitmapy prvního hráče. Nastavíme pouze osm řádků zhruba v polovině výšce hráče (offset 64):

        addr = 152*256
        lda #24                 ; bitová maska jednoho řádku spritu
        sta addr+512+64         ; zapsat do paměti
        lda #60
        sta addr+512+64+1
        lda #126
        sta addr+512+64+2
        lda #126
        sta addr+512+64+3
        lda #219
        sta addr+512+64+4
        lda #255
        sta addr+512+64+5
        lda #36
        sta addr+512+64+6
        lda #90
        sta addr+512+64+7
        lda #165
        sta addr+512+64+8


Výsledek by měl vypadat takto:

; ---------------------------------------------------------------------
; Initializace PMG, nastavení barvy, pozice a bitmapy prvního hráče.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE


.proc main
        lda #128                ; horizontální pozice prvního hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #HUE_YELLOW<<4 + 12 ; barva prvního hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #$ff                ; bitová maska prvního i druhého hráče
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA

        lda #3                  ; bitové pole: povolení hráčů i střel
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

        lda #152                ; paměťová stránka číslo 152
        sta PMBASE

        addr = 152*256
        lda #24                 ; bitová maska jednoho řádku spritu
        sta addr+512+64         ; zapsat do paměti
        lda #60
        sta addr+512+64+1
        lda #126
        sta addr+512+64+2
        lda #126
        sta addr+512+64+3
        lda #219
        sta addr+512+64+4
        lda #255
        sta addr+512+64+5
        lda #36
        sta addr+512+64+6
        lda #90
        sta addr+512+64+7
        lda #165
        sta addr+512+64+8

        lda #46                 ; povolení PMG DMA
        sta SDMCTL

loop:   jmp loop
.endproc

end:


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                 ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Přečtení bitmapy (tvaru) hráče z pole s daty

Předchozí způsob nastavení bitmapy hráče byl pochopitelně poměrně naivní, už jen z toho důvodu, že vyžadoval pro každý řádek pět bajtů strojového kódu. Existuje pochopitelně elegantnější způsob. Nejdříve uložíme data hráče (tedy bitmapu či její část) přímo do zdrojového kódu v assembleru. V našem konkrétním případě je postavička vysoká osm řádků a proto potřebujeme osm bajtů:

; data
sprite:   .byte 24, 60, 126, 219, 255, 36, 90, 165

Dále je nutné implementovat počítanou programovou smyčku, která přenese oněch osm bajtů na vypočtenou adresu, tedy v našem případě do paměťového bloku začínajícího na stránce číslo 152. Adresa této stránky je rovna:

        addr = 152*256

Samotná počítaná programová smyčka může vypadat takto:

        ldx #8                  ; začneme na hodnotě o 1 vyšší
next_line:
        lda sprite-1, x         ; načíst
        sta addr+512+64, x      ; uložit byte
        dex                     ; snížit offset + nastavit příznaky
        bne next_line           ; další byte spritu

        lda #46                 ; povolení PMG DMA
        sta SDMCTL

Výsledek by měl být stejný, jako je tomu v předchozím příkladu:

Opět následuje výpis zdrojového kódu:

; ---------------------------------------------------------------------
; Initializace PMG, nastavení barvy, pozice a bitmapy prvního hráče.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE


.proc main
        lda #128                ; horizontální pozice prvního hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #HUE_YELLOW<<4 + 12 ; barva prvního hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #$ff                ; bitová maska prvního i druhého hráče
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA

        lda #3                  ; bitové pole: povolení hráčů i střel
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

        lda #152                ; paměťová stránka číslo 152
        sta PMBASE

        addr = 152*256
        ldx #8                  ; začneme na hodnotě o 1 vyšší
next_line:
        lda sprite-1, x         ; načíst
        sta addr+512+64, x      ; uložit byte
        dex                     ; snížit offset + nastavit příznaky
        bne next_line           ; další byte spritu

        lda #46                 ; povolení PMG DMA
        sta SDMCTL

loop:   jmp loop
.endproc

; data
sprite:   .byte 24, 60, 126, 219, 255, 36, 90, 165

end:


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                 ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Zobrazení čtyř hráčů současně se změnou priorit

V dnešním předposledním demonstračním příkladu, který si ukážeme, se vrátíme k registru GPRIOR, kterým je možné nastavit priority PMG vůči sobě (první hráč vs. třetí hráč atd.) či vůči hernímu poli (playground). V příkladu zobrazíme všechny čtyři hráče tak, aby se nepřekrývaly, a posléze bude provedeno přepnutí priorit na hodnoty 0000, 0001, 0010 a 0100 (binárně). Přepínání se opět provádí stiskem klávesy. Vizuální výsledky při postupné změně priorit by měly vypadat takto:

Opět následuje výpis celého zdrojového kódu tohoto demonstračního příkladu:

; ---------------------------------------------------------------------
; Initializace PMG, povolení PMG, nastavení pozice, tvaru a barvy všech
; hráčů.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE

KBHANDLER = $e424               ; rutina pro cteni klavesy


.proc main
        lda #80                 ; horizontální pozice prvního hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #100                ; horizontální pozice druhého hráče
        sta HPOSP1              ; uložit do řídicího registru HPOSP1 na čipu GTIA

        lda #120                ; horizontální pozice třetího hráče
        sta HPOSP2              ; uložit do řídicího registru HPOSP2 na čipu GTIA

        lda #140                ; horizontální pozice čtvrtého hráče
        sta HPOSP3              ; uložit do řídicího registru HPOSP3 na čipu GTIA

        lda #HUE_GREEN<<4 + 6   ; barva prvního hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #HUE_YELLOW<<4 + 12 ; barva druhého hráče (odstín+intenzita)
        sta PCOLR1              ; uložit do řídicího registru PCOLR1 na čipu GTIA

        lda #HUE_MAGENTA<<4 + 12 ; barva třetího hráče (odstín+intenzita)
        sta PCOLR2              ; uložit do řídicího registru PCOLR2 na čipu GTIA

        lda #HUE_CYAN<<4 + 12   ; barva čtvrtého hráče (odstín+intenzita)
        sta PCOLR3              ; uložit do řídicího registru PCOLR3 na čipu GTIA

        lda #$ff                ; bitová maska všech hráčů
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA
        sta GRAFP1              ; uložit do řídicího registru GRAFP1 na čipu GTIA
        sta GRAFP2              ; uložit do řídicího registru GRAFP2 na čipu GTIA
        sta GRAFP3              ; uložit do řídicího registru GRAFP3 na čipu GTIA

        lda #0                  ; bitové pole: vše nulové
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

        lda #0                  ; priorita hráčů a pozadí
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #1                  ; priorita hráčů a pozadí
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #2                  ; priorita hráčů a pozadí
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

        jsr get_key             ; čekání na stisk klávesy

        lda #4                  ; priorita hráčů a pozadí
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

loop:   jmp loop
.endproc

.proc get_key
        lda KBHANDLER+1         ; cteni horni casti adresy ulozene v ROM
        pha                     ; ulozeni na zasobnik
        lda KBHANDLER           ; cteni dolni casti adresy ulozene v ROM
        pha                     ; ulozeni na zasobnik
        rts                     ; vyber adresy ze zasobniku + skok
                                ; zde neni nutne mit RTS
.endproc

end:


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                 ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Nastavení bitmap všech čtyř hráčů

V dnešním posledním demonstračním příkladu opět zobrazíme všechny čtyři hráče, tentokrát však budou hráči definovaní svou bitmapou (polem 128×8 bitů). Pro jednoduchost nastavíme všechny bitmapy podobným způsobem, pouze s odlišným offsetem (což odpovídá vertikální pozici hráče na obrazovce). Výsledek by měl vypadat následovně:

Úplný zdrojový kód tohoto příkladu, na který navážeme v příštím článku, vypadá následovně:

; ---------------------------------------------------------------------
; Initializace PMG, povolení PMG, nastavení pozice, bitmapy a barvy všech
; objektů.
; ---------------------------------------------------------------------

.include "atari.inc"

.CODE

PLAYER_0_OFFSET = 512
PLAYER_1_OFFSET = PLAYER_0_OFFSET + 128
PLAYER_2_OFFSET = PLAYER_1_OFFSET + 128
PLAYER_3_OFFSET = PLAYER_2_OFFSET + 128


.proc main
        lda #80                 ; horizontální pozice prvního hráče
        sta HPOSP0              ; uložit do řídicího registru HPOSP0 na čipu GTIA

        lda #100                ; horizontální pozice druhého hráče
        sta HPOSP1              ; uložit do řídicího registru HPOSP1 na čipu GTIA

        lda #120                ; horizontální pozice třetího hráče
        sta HPOSP2              ; uložit do řídicího registru HPOSP2 na čipu GTIA

        lda #140                ; horizontální pozice čtvrtého hráče
        sta HPOSP3              ; uložit do řídicího registru HPOSP3 na čipu GTIA

        lda #HUE_GREEN<<4 + 12  ; barva prvního hráče (odstín+intenzita)
        sta PCOLR0              ; uložit do řídicího registru PCOLR0 na čipu GTIA

        lda #HUE_YELLOW<<4 + 12 ; barva druhého hráče (odstín+intenzita)
        sta PCOLR1              ; uložit do řídicího registru PCOLR1 na čipu GTIA

        lda #HUE_MAGENTA<<4 + 12 ; barva třetího hráče (odstín+intenzita)
        sta PCOLR2              ; uložit do řídicího registru PCOLR2 na čipu GTIA

        lda #HUE_CYAN<<4 + 12   ; barva čtvrtého hráče (odstín+intenzita)
        sta PCOLR3              ; uložit do řídicího registru PCOLR3 na čipu GTIA

        lda #$ff                ; bitová maska všech hráčů
        sta GRAFP0              ; uložit do řídicího registru GRAFP0 na čipu GTIA
        sta GRAFP1              ; uložit do řídicího registru GRAFP1 na čipu GTIA
        sta GRAFP2              ; uložit do řídicího registru GRAFP2 na čipu GTIA
        sta GRAFP3              ; uložit do řídicího registru GRAFP3 na čipu GTIA

        lda #3                  ; bitové pole: povolení hráčů i střel
        sta GRACTL              ; uložit do řídicího registru GRACTL na čipu GTIA

        lda #0                  ; priorita hráčů a pozadí
        sta GPRIOR              ; uložit do řídicího registru GPRIOR na čipu GTIA

        lda #152                ; paměťová stránka číslo 152
        sta PMBASE

        addr = 152*256
        ldx #8                  ; začneme na hodnotě o 1 vyšší
next_line:
        lda sprite-1, x         ; načíst
        sta addr+PLAYER_0_OFFSET+30, x  ; uložit byte - první hráč
        sta addr+PLAYER_1_OFFSET+50, x  ; uložit byte - druhý hráč
        sta addr+PLAYER_2_OFFSET+70, x  ; uložit byte - třetí hráč
        sta addr+PLAYER_3_OFFSET+90, x  ; uložit byte - čtvrtý hráč
        dex                     ; snížit offset + nastavit příznaky
        bne next_line           ; další byte spritu

        lda #46                 ; povolení PMG DMA
        sta SDMCTL

loop:   jmp loop
.endproc

; data
sprite:   .byte 24, 60, 126, 219, 255, 36, 90, 165

end:


.segment "EXEHDR"
.word   $ffff                   ; uvodni sekvence bajtu v souboru XEX
.word   main                    ; zacatek kodoveho segmentu
.word   end - 1                 ; konec kodoveho segmentu


.segment "AUTOSTRT"             ; segment s pocatecni adresou
.word   RUNAD                   ; naplni se pouze adresy RUNAD a RUNAD+1
.word   RUNAD+1
.word   main                    ; adresa vstupniho bodu do programu

; finito

Příloha A: Seznam všech doposud popsaných instrukcí mikroprocesoru MOS 6502

Všechny doposud popsané instrukce mikroprocesoru MOS 6502 jsou vypsány v následující tabulce:

Příloha B: Makefile pro překlad všech demonstračních příkladů

Všechny minule i dnes popsané demonstrační příklady, pro jejichž překlad je zapotřebí použít assembler ca65 a linker ld65, je možné přeložit s využitím souboru Makefile, jehož obsah je vypsán pod tímto odstavcem:

execs := dummy.xex print_a.xex \
         background_color_1.xex  background_color_2.xex \
         color_computation_1.xex color_computation_2.xex \
         subroutine_1.xex        subroutine_2.xex \
         hex_number_1.xex        hex_number_2.xex \
         hex_number_3.xex        hex_number_4.xex \
         hex_number_5.xex        hex_number_6.xex \
         hex_number_7.xex        hex_number_8.xex \
         hex_number_9.xex \
         fill_block_1.xex        fill_block_2.xex \
         fill_block_3.xex        fill_block_4.xex \
         fill_block_5.xex \
         pmg_01.xex              pmg_02.xex \
         pmg_03.xex              pmg_04.xex \
         pmg_05.xex              pmg_06.xex \
         pmg_07.xex              pmg_08.xex \
         pmg_09.xex              pmg_10.xex

all: $(execs)

clean:
        rm -f *.o
        rm -f *.xex

.PHONY: all clean

%.o: %.asm
        ca65 $< -t atari -o $@ -l $(basename $<)_list.asm --list-bytes 100

%.xex: %.o
        ld65 -C linker.cfg $< -o $@ -m $(basename $<).map

Výsledkem překladu jsou soubory s koncovkou .xex, které je možné přímo spustit v emulátoru osmibitových počítačů Atari.

Repositář s demonstračními příklady

Všechny demonstrační příklady, s nimiž jsme se v předchozích článcích i v článku dnešním seznámili a které jsou určeny pro překlad s využitím assembleru ca65, jsou dostupné, jak je zvykem, na GitHubu. V tabulce níže jsou uvedeny odkazy na jednotlivé zdrojové kódy příkladů psané v assembleru i „listingy“ vygenerované samotným assemblerem, ze kterých je patrné, jakým způsobem se jednotlivé příklady přeložily do výsledného XEX souboru:

Odkazy na Internetu

1. MOS 6502 instruction set
   http://www.6502.org/users/o­belisk/6502/instructions.html
2. EXE File Format Description
   https://gury.atari8.info/ref­s/file_formats_exe.php
3. XEX Filter – A toolkit to analyze and manipulate Atari binary files
   https://www.vitoco.cl/atari/xex-filter/index.html
4. chkxex.py
   https://raw.githubusercon­tent.com/seban-slt/tcx_tools/refs/heads/mas­ter/chkxex.py
5. ca65 Users Guide
   https://cc65.github.io/doc/ca65.html
6. cc65 Users Guide
   https://cc65.github.io/doc/cc65.html
7. ld65 Users Guide
   https://cc65.github.io/doc/ld65.html
8. da65 Users Guide
   https://cc65.github.io/doc/da65.html
9. Překladače jazyka C pro historické osmibitové mikroprocesory
   https://www.root.cz/clanky/prekladace-jazyka-c-pro-historicke-osmibitove-mikroprocesory/
10. Překladače programovacího jazyka C pro historické osmibitové mikroprocesory (2)
    https://www.root.cz/clanky/prekladace-programovaciho-jazyka-c-pro-historicke-osmibitove-mikroprocesory-2/
11. Getting Started Programming in C: Coding a Retro Game with C Part 2
    https://retrogamecoders.com/getting-started-with-c-cc65/
12. NES game development in 6502 assembly – Part 1
    https://kibrit.tech/en/blog/nes-game-development-part-1
13. NES 6502 Programming Tutorial – Part 1: Getting Started
    https://dev.xenforo.relay­.cool/index.php?threads/nes-6502-programming-tutorial-part-1-getting-started.858389/
14. Minimal NES example using ca65
    https://github.com/bbbradsmith/NES-ca65-example
15. List of 6502-based Computers and Consoles
    https://www.retrocompute.co.uk/list-of-6502-based-computers-and-consoles/
16. 6502 – the first RISC µP
    http://ericclever.com/6500/
17. 3 Generations of Game Machine Architecture
    http://www.atariarchives.or­g/dev/CGEXPO99.html
18. “Hello, world” from scratch on a 6502 — Part 1
    https://www.youtube.com/wat­ch?v=LnzuMJLZRdU
19. A Tour of 6502 Cross-Assemblers
    https://bumbershootsoft.wor­dpress.com/2016/01/31/a-tour-of-6502-cross-assemblers/
20. Adventures with ca65
    https://atariage.com/forum­s/topic/312451-adventures-with-ca65/
21. example ca65 startup code
    https://atariage.com/forum­s/topic/209776-example-ca65-startup-code/
22. 6502 PRIMER: Building your own 6502 computer
    http://wilsonminesco.com/6502primer/
23. 6502 Instruction Set
    https://www.masswerk.at/6502/6502_in­struction_set.html
24. Chip Hall of Fame: MOS Technology 6502 Microprocessor
    https://spectrum.ieee.org/tech-history/silicon-revolution/chip-hall-of-fame-mos-technology-6502-microprocessor
25. Single-board computer
    https://en.wikipedia.org/wiki/Single-board_computer
26. www.6502.org
    http://www.6502.org/
27. 6502 PRIMER: Building your own 6502 computer – clock generator
    http://wilsonminesco.com/6502pri­mer/ClkGen.html
28. Great Microprocessors of the Past and Present (V 13.4.0)
    http://www.cpushack.com/CPU/cpu.html
29. Jak se zrodil procesor?
    https://www.root.cz/clanky/jak-se-zrodil-procesor/
30. Osmibitové mikroprocesory a mikrořadiče firmy Motorola (1)
    https://www.root.cz/clanky/osmibitove-mikroprocesory-a-mikroradice-firmy-motorola-1/
31. Mikrořadiče a jejich použití v jednoduchých mikropočítačích
    https://www.root.cz/clanky/mikroradice-a-jejich-pouziti-v-jednoduchych-mikropocitacich/
32. Mikrořadiče a jejich aplikace v jednoduchých mikropočítačích (2)
    https://www.root.cz/clanky/mikroradice-a-jejich-aplikace-v-jednoduchych-mikropocitacich-2/
33. 25 Microchips That Shook the World
    https://spectrum.ieee.org/tech-history/silicon-revolution/25-microchips-that-shook-the-world
34. Comparison of instruction set architectures
    https://en.wikipedia.org/wi­ki/Comparison_of_instructi­on_set_architectures
35. How To Start Learning Atari 8 Bit Assembly For Free
    https://forums.atariage.com/to­pic/300732-how-to-start-learning-atari-8-bit-assembly-for-free/
36. WUDSN (Demo Group)
    https://www.wudsn.com/
37. Machine Language For Beginners
    https://www.atariarchives.org/mlb/
38. Assembly language: all about I/O
    https://www.atarimagazines­.com/v3n8/AllAbout_IO.html
39. Sedmdesátiny assemblerů: lidsky čitelný strojový kód
    https://www.root.cz/clanky/sed­mdesatiny-assembleru-lidsky-citelny-strojovy-kod/
40. Color names
    https://atariwiki.org/wiki/Wi­ki.jsp?page=Color%20names
41. ATASCII
    https://en.wikipedia.org/wiki/ATASCII
42. Put characters in display ram isn't ATASCII?
    https://forums.atariage.com/to­pic/359973-put-characters-in-display-ram-isnt-atascii/
43. ATASCII And Internal Character Code Values
    https://www.atariarchives­.org/mapping/appendix10.php
44. Reading ATASCII from the keyboard in assembly
    https://forums.atariage.com/to­pic/361733-reading-atascii-from-the-keyboard-in-assembly/
45. Why does the 6502 JSR instruction only increment the return address by 2 bytes?
    https://retrocomputing.stac­kexchange.com/questions/19543/why-does-the-6502-jsr-instruction-only-increment-the-return-address-by-2-bytes
46. Pushing return address to stack off by 1 byte
    https://forums.atariage.com/to­pic/378206-pushing-return-address-to-stack-off-by-1-byte/
47. Intel x86 documentation has more pages than the 6502 has transistors
    https://www.righto.com/2013/09/intel-x86-documentation-has-more-pages.html
48. Clearing a Section of Memory
    http://www.6502.org/source/ge­neral/clearmem.htm
49. Practical Memory Move Routines by Bruce Clark
    http://www.6502.org/source/ge­neral/memory_move.html
50. 6502 Assembly Programming Guide
    https://neumont-gamedev.github.io/posts/retrogamedev-6502-guide/
51. Off-by-one error
    https://en.wikipedia.org/wiki/Off-by-one_error
52. 6502 cycle times
    https://www.nesdev.org/wi­ki/6502_cycle_times
53. Atari TIA
    http://www.atarihq.com/danb/tia.shtml
54. TIA Playfield
    http://www.atarihq.com/dan­b/TIA/Playfield.shtml
55. Atari Inc.:
    ANTIC C012296 (NTSC) Revision D
    Atari Incorporated, Sunnyvale CA, 1982
56. Atari Inc.:
    GTIA C014805 (NTSC) Revision A
    Atari Incorporated, Sunnyvale CA, 1982
57. Atari 5200
    http://www.atariage.com/sof­tware_search.html?SystemID=5200
58. Atari 5200 Hardware and Accessories
    http://www.atariage.com/5200/ar­chives/hardware.html
59. Atari 5200 Screenshots
    http://www.atariage.com/sys­tem_items.html?SystemID=5200&I­temTypeID=SCREENSHOT
60. History of video game consoles (second generation): Wikipedia
    http://en.wikipedia.org/wi­ki/History_of_video_game_con­soles_(second_generation)
61. Atari 5200: Wikipedia
    http://en.wikipedia.org/wi­ki/Atari_5200
62. Player-Missile Graphics
    https://www.atariarchives­.org/agagd/chapter5.php
63. Sprite (computer graphics)
    https://en.wikipedia.org/wi­ki/Sprite_(computer_graphic­s)
