SciPy: konvoluce, fitrace a další operace prováděné s dvourozměrnými signály

V pořadí již šestém článku o knihovně SciPy dokončíme popis operací, které je možné provádět s dvourozměrnými signály, tj. především s rastrovými obrázky. Připomeňme si, že minule jsme se zabývali transformacemi rastrových obrázků. Mezi tyto operace patří DFT (realizovaná jako FFT) a dále DCT i DST, tedy diskrétní kosinová a sinová transformace. Dnes si ukážeme zejména klasickou konvoluci s konvolučním jádrem zadaným maticí, ovšem nezapomeneme ani na funkce poskytované balíčkem ndimage, ve kterém se (kromě dalších funkcí) nachází i realizace užitečných filtrů.

Jádro konvoluce vyjádřené maticí

Jádro konvoluce je možné v případě, že se konvoluce aplikuje na rastrové obrázky, vyjádřit maticí. Při použití knihovny SciPy je matice většinou reprezentována n-rozměrným polem (nd-array) podporovaným knihovnou NumPy. Konvolučních filtrů tohoto typu existuje celá řada, od velmi primitivních, až po relativně sofistikované filtry. Jen pro zajímavost se na některá konvoluční jádra podívejme.

Rozmazání obrázku tak, že se každý pixel zprůměruje se sousedními pixely (čtyřokolí). Výsledek se dělí pěti:

 [ 0, 1, 0 ]
 [ 1, 1, 1 ]
 [ 0, 1, 0 ]

Rozmazání obrázku tak, že se každý pixel zprůměruje se sousedními pixely (osmiokolí). Výsledek se dělí devíti:

 [ 1, 1, 1 ]
 [ 1, 1, 1 ]
 [ 1, 1, 1 ]

Gaussův filtr, výsledek se dělí šestnácti:

 [ 1, 2, 1 ]
 [ 2, 4, 2 ]
 [ 1, 2, 1 ]

Jedna z možností realizace filtru pro zvýraznění změn v obraze:

 [ 0, -1,  0 ]
 [-1,  5, -1 ]
 [ 0, -1,  0 ]

Detekce hran:

 [ 0, -1,  0 ]
 [-1,  4, -1 ]
 [ 0, -1,  0 ]

Jedna z forem Laplaceova filtru:

 [ 0,  1,  0 ]
 [ 1, -4,  1 ]
 [ 0,  1,  0 ]

Sobelovy operátory:

 [-1,  0,  1]
 [-2,  0,  2]
 [-1,  0,  1]

 [-1, -2, -1]
 [ 0,  0,  0]
 [ 1,  2,  1]

Funkce signal.convolve

Velmi často volanou operací, která se při zpracování signálů používá, je konvoluce (convolution). Ta může být provedena jak pro jednorozměrné signály (zvukové filtry atd.), tak i pro vícerozměrné signály (známé jsou konvoluční filtry v oblasti zpracování obrazu, které nás primárně zajímají právě v dnešním článku). Konvoluci dvou signálů, typicky zpracovávaného signálu a konvolučního jádra, lze vypočítat s využitím funkce nazvané přímočaře convolve (nalezneme ji v podbalíčku signal):

Help on function convolve in module scipy.signal._signaltools:

convolve(in1, in2, mode='full', method='auto')
    Convolve two N-dimensional arrays.

    Convolve `in1` and `in2`, with the output size determined by the
    `mode` argument.

    Parameters
    ----------
    in1 : array_like
        First input.
    in2 : array_like
        Second input. Should have the same number of dimensions as `in1`.
    mode : str {'full', 'valid', 'same'}, optional
        A string indicating the size of the output:

        ``full``
           The output is the full discrete linear convolution
           of the inputs. (Default)
        ``valid``
           The output consists only of those elements that do not
           rely on the zero-padding. In 'valid' mode, either `in1` or `in2`
           must be at least as large as the other in every dimension.
        ``same``
           The output is the same size as `in1`, centered
           with respect to the 'full' output.
    method : str {'auto', 'direct', 'fft'}, optional
        A string indicating which method to use to calculate the convolution.

        ``direct``
           The convolution is determined directly from sums, the definition of
           convolution.
        ``fft``
           The Fourier Transform is used to perform the convolution by calling
           `fftconvolve`.
        ``auto``
           Automatically chooses direct or Fourier method based on an estimate
           of which is faster (default).  See Notes for more detail.

           .. versionadded:: 0.19.0

    Returns
    -------
    convolve : array
        An N-dimensional array containing a subset of the discrete linear
        convolution of `in1` with `in2`.

Rozmazání obrázku s využitím konvolučního jádra 3×3 hodnoty

Při úpravách fotografií nebo naskenovaných obrázků se poměrně často můžeme setkat s požadavkem na odstranění šumu z obrazu nebo z jeho vybrané části. K tomuto účelu můžeme použít poměrně velké množství více či méně sofistikovaných filtrů, které lze pro odstranění šumu použít. Nejjednodušším a taktéž nejrychlejším filtrem, který dokáže odstranit vysoké frekvence v obrazu a tím i šum (bohužel spolu s ostrými hranami) je filtr, který pracuje velmi jednoduše – spočítá průměrnou hodnotu devíti sousedních pixelů tvořících blok o velikosti 3×3 pixely a tuto hodnotu uloží do pixelu ležícího přesně uprostřed bloku (operace je samozřejmě provedena pro všechny pixely v obrazu). Výsledkem je sice obraz s odstraněným vysokofrekvenčním šumem, ale současně s potlačením šumu došlo k rozmazání všech jednopixelových hran na přechody široké minimálně tři pixely. Z implementačního hlediska se jedná o konvoluční filtr, jehož konvoluční jádro je velmi jednoduché:

1/9   1/9   1/9
1/9   1/9   1/9
1/9   1/9   1/9

Nás ovšem nebudou zajímat absolutní hodnoty výsledky, takže klidně můžeme použít jádro:

1   1   1
1   1   1
1   1   1

Programová aplikace takového konvolučního jádra může vypadat následovně:

import numpy as np

import matplotlib.pyplot as plt

from scipy.signal import convolve
import scipy.datasets as datasets


# načtení matice
ascent = datasets.ascent()

# matice 3x3 prvky obsahující jedničky (NEjedná se o jednotkovou matici)
kernel = np.ones([3, 3])

print("Kernel:")
print(kernel)

# výpočet konvoluce
filtered = convolve(ascent, kernel)

# zobrazení výsledku
plt.imshow(filtered, cmap="gray")

plt.title("2D convolution")

# uložení grafu s průběhem signálu
plt.savefig("convolve_2d_1.png")

# zobrazení grafu
plt.show()

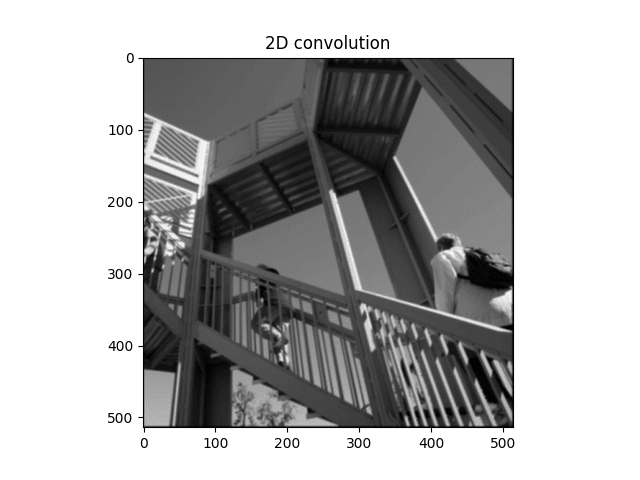

A takto by měl vypadat výsledek:

Gaussovský filtr s konvolučním jádrem 3×3 prvky

Dalším typem filtru určeného k odstranění šumu z rastrových obrázků je Gaussovský filtr (Gaussian Blur), v němž se též provádí průměrování hodnot sousedních pixelů, ale, na rozdíl od filtru předchozího, jsou těmto pixelům přiřazeny různé váhy v závislosti na jejich vzdálenosti od středního pixelu. Váhy jsou zvoleny tak, aby (velmi nepřesně) aproximovaly Gaussovo rozložení v 2D:

1   2   1
2   4   2
1   2   1

Taktéž v tomto případě se jedná o konvoluční filtr, ovšem velikost konvolučního jádra je možné měnit. Běžně se používají velikosti jádra 3×3 či 5×5 pixelů, protože při větší velikosti jádra již mají vzdálenější pixely tak nízkou váhu, že se výpočet pouze zbytečně prodlužuje bez většího vlivu na výsledný obrázek.

Opět se podívejme na jednoduchou implementaci tohoto filtru (později si ukážeme sofistikovanější řešení):

import numpy as np

import matplotlib.pyplot as plt

from scipy.signal import convolve
import scipy.datasets as datasets


# načtení matice
ascent = datasets.ascent()

kernel = np.array([
    [ 1, 2, 1 ],
    [ 2, 4, 2 ],
    [ 1, 2, 1 ],
])

print("Kernel:")
print(kernel)

# výpočet konvoluce
filtered = convolve(ascent, kernel)

# zobrazení výsledku
plt.imshow(filtered, cmap="gray")

plt.title("2D convolution")

# uložení grafu s průběhem signálu
plt.savefig("convolve_2d_2.png")

# zobrazení grafu
plt.show()

Nyní bude výsledek vypadat takto:

Detekce hran ve vertikálním směru

Mezi další typy jednoduchých konvolučních filtrů patří filtry určené pro detekci hran v horizontálním či vertikálním směru (hledání hran v jiných směrech již vyžaduje sofistikovanější operace). Teoreticky lze konvoluční jádra těchto filtrů reprezentovat sloupcovým či řádkovým vektorem, nikoli maticí, ovšem pro porovnání s dalšími příklady budu stále používat matice 3×3 prvky. Detekce hran ve vertikálním směru tím nejjednodušším možným filtrem může vypadat například takto:

import numpy as np

import matplotlib.pyplot as plt

from scipy.signal import convolve
import scipy.datasets as datasets


# načtení matice
ascent = datasets.ascent()

kernel = np.array([
    [-1, -1, -1],
    [ 0,  0,  0],
    [ 1,  1,  1],
])

print("Kernel:")
print(kernel)

# výpočet konvoluce
filtered = convolve(ascent, kernel)

# zobrazení výsledku
plt.imshow(filtered, cmap="gray")

plt.title("2D convolution")

# uložení grafu s průběhem signálu
plt.savefig("convolve_2d_3.png")

# zobrazení grafu
plt.show()

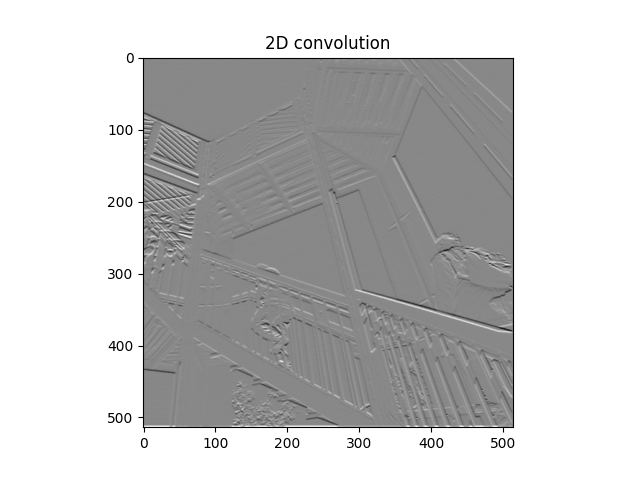

Výsledek provedené konvoluce:

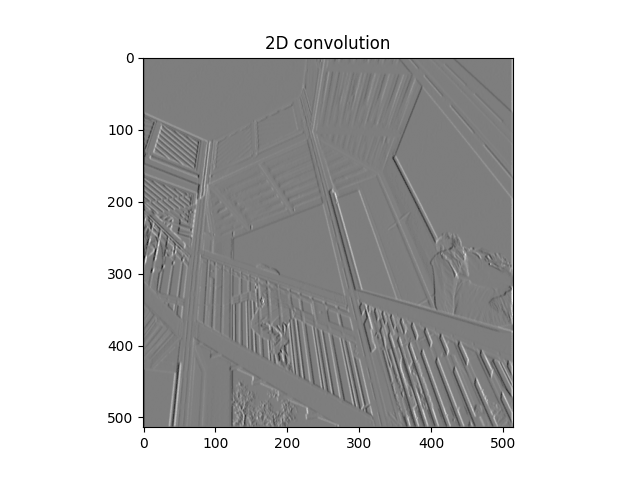

Detekce hran v horizontálním směru

Pouhou transpozicí matice použité v předchozím příkladu lze realizovat hledání hran ve směru horizontálním. Podívejme se na upravený příklad, který tuto operaci provádí:

import numpy as np

import matplotlib.pyplot as plt

from scipy.signal import convolve
import scipy.datasets as datasets


# načtení matice
ascent = datasets.ascent()

kernel = np.array([
    [-1,  0,  1],
    [-1,  0,  1],
    [-1,  0,  1],
])

print("Kernel:")
print(kernel)

# výpočet konvoluce
filtered = convolve(ascent, kernel)

# zobrazení výsledku
plt.imshow(filtered, cmap="gray")

plt.title("2D convolution")

# uložení grafu s průběhem signálu
plt.savefig("convolve_2d_4.png")

# zobrazení grafu
plt.show()

Nyní bude výsledek vypadat následovně:

Sofistikovanější konvoluční jádra

Knihovna SciPy nabízí v podbalíčku nazvaném ndimage filtry pro odstranění šumu i pro zvýraznění hran. Jedním z těchto filtrů je i výše zmíněný Gaussovský filtr, který je vypočten a aplikován funkcí gaussian_filter:

gaussian_filter(input, sigma, order=0, output=None, mode='reflect', cval=0.0, truncate=4.0, *, radius=None, axes=None)
    Multidimensional Gaussian filter.

    Parameters
    ----------
    input : array_like
        The input array.
    sigma : scalar or sequence of scalars
        Standard deviation for Gaussian kernel. The standard
        deviations of the Gaussian filter are given for each axis as a
        sequence, or as a single number, in which case it is equal for
        all axes.
    order : int or sequence of ints, optional
        The order of the filter along each axis is given as a sequence
        of integers, or as a single number. An order of 0 corresponds
        to convolution with a Gaussian kernel. A positive order
        corresponds to convolution with that derivative of a Gaussian.
    output : array or dtype, optional
        The array in which to place the output, or the dtype of the
        returned array. By default an array of the same dtype as input
        will be created.
    mode : str or sequence, optional
        The `mode` parameter determines how the input array is extended
        when the filter overlaps a border. By passing a sequence of modes
        with length equal to the number of dimensions of the input array,
        different modes can be specified along each axis. Default value is
        'reflect'. The valid values and their behavior is as follows:

Otestujme si aplikaci tohoto filtru na obrázek (matici) 6×6 pixelů:

import numpy as np

from scipy import ndimage


input_matrix = np.array([
    [5, 5, 5, 5, 5, 5],
    [5, 0, 5, 5, 5, 5],
    [5, 5, 5, 5, 5, 5],
    [5, 5, 5, 5, 5, 5],
    [5, 5, 5, 5,10, 5],
    [5, 5, 5, 5, 5, 5],
    ])

# aplikace filtru
filtered = ndimage.gaussian_filter(input_matrix, sigma=0.5)

print(filtered)

print()

# aplikace filtru
filtered2 = ndimage.gaussian_filter(input_matrix, sigma=0.7)

print(filtered2)

Výsledkem je do různé míry „rozmazaný“ pixel s příliš velkou nebo naopak s příliš malou hodnotou:

[[4 4 4 4 5 5]
 [4 1 4 4 5 5]
 [4 4 4 4 5 5]
 [4 4 4 4 5 5]
 [5 5 5 5 7 5]
 [5 5 5 5 5 5]]

[[4 3 4 4 4 5]
 [4 3 4 4 4 5]
 [4 3 4 4 4 5]
 [4 4 4 5 5 5]
 [4 4 4 5 6 5]
 [5 5 5 5 5 5]]

Gaussovský filtr: vliv hodnoty sigma na provedenou operaci

V Gaussově funkci, ze které je Guassovský filtr odvozen, určuje parametr sigma šířku či strmost „zvonovité“ části křivky. Čím menší je tento parametr, tím užší zvonovitá část bude. Při aplikaci filtru to znamená, že výsledný obraz bude více zaostřený. To si ostatně můžeme otestovat v praxi.

Nejprve nastavíme parametr sigma na hodnotu 2.0:

import numpy as np

import scipy.datasets as datasets
from scipy import ndimage

import matplotlib.pyplot as plt


# načtení matice
ascent = datasets.ascent()

# aplikace filtru
blurred = ndimage.gaussian_filter(ascent, sigma=2.0)

# zobrazení výsledku, změna měřítka
plt.imshow(blurred, cmap="gray")

plt.title("Gaussian filter")

# uložení matice do rastrového obrázku
plt.savefig("gaussian_filter_1.png")

# zobrazení grafu
plt.show()

Výsledek:

Většího rozostření dosáhneme zvětšením hodnoty sigma:

import numpy as np

import scipy.datasets as datasets
from scipy import ndimage

import matplotlib.pyplot as plt


# načtení matice
ascent = datasets.ascent()

# aplikace filtru
blurred = ndimage.gaussian_filter(ascent, sigma=5.0)

# zobrazení výsledku, změna měřítka
plt.imshow(blurred, cmap="gray")

plt.title("Gaussian filter")

# uložení matice do rastrového obrázku
plt.savefig("gaussian_filter_2.png")

# zobrazení grafu
plt.show()

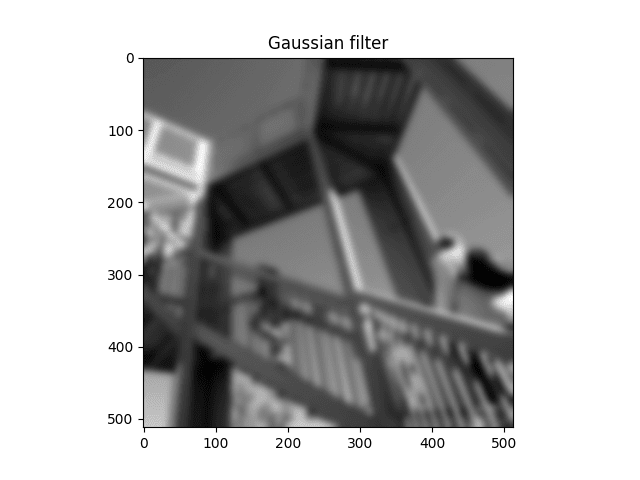

Výsledek:

Laplaceův filtr

Laplaceův filtr (Laplacián, i když striktně chápáno je to nesprávné jméno) slouží ke zvýraznění změn v obrázku (tedy například k „doostření“), popř. jako jeden z kroků při detekci hran, které se v obrázku nachází. Taktéž se při typické implementaci jedná o konvoluční filtr, což znamená, že se jádro filtru (kernel) postupně aplikuje na všechny pixely zdrojového obrázku i na jejich okolí.

Aplikace Laplaceova filtru na obrázek je jednoduchá: použijeme funkci ndimage.laplace:

laplace(input, output=None, mode='reflect', cval=0.0, *, axes=None)
    N-D Laplace filter based on approximate second derivatives.

    Parameters
    ----------
    input : array_like
        The input array.
    output : array or dtype, optional
        The array in which to place the output, or the dtype of the
        returned array. By default an array of the same dtype as input
        will be created.
    mode : str or sequence, optional
        The `mode` parameter determines how the input array is extended
        when the filter overlaps a border. By passing a sequence of modes
        with length equal to the number of dimensions of the input array,
        different modes can be specified along each axis. Default value is
        'reflect'. The valid values and their behavior is as follows:

Vyzkoušejme si, jak filtr reaguje na dvojici změn v obrázku 6×6 hodnot: konkrétně na nulový prvek a naopak na prvek s hodnotou 10, když průměr je 5:

import numpy as np

from scipy import ndimage


input_matrix = np.array([
    [5, 5, 5, 5, 5, 5],
    [5, 0, 5, 5, 5, 5],
    [5, 5, 5, 5, 5, 5],
    [5, 5, 5, 5, 5, 5],
    [5, 5, 5, 5,10, 5],
    [5, 5, 5, 5, 5, 5],
    ])

# aplikace filtru
filtered = ndimage.laplace(input_matrix)

print(filtered)

Obě změny jsou ve výsledku zvýrazněny i s opačnými hodnotami v okolí:

[[  0  -5   0   0   0   0]
 [ -5  20  -5   0   0   0]
 [  0  -5   0   0   0   0]
 [  0   0   0   0   5   0]
 [  0   0   0   5 -20   5]
 [  0   0   0   0   5   0]]

Aplikace Laplaceova filtru na rastrový obrázek

Přímá aplikace Laplaceova filtru na rastrový obrázek je realizovaná snadno: přímým voláním funkce ndimage.laplace s předáním obrázku do této funkce:

import numpy as np

import scipy.datasets as datasets
from scipy import ndimage

import matplotlib.pyplot as plt


# načtení matice
ascent = datasets.ascent()

# aplikace filtru
filtered = ndimage.laplace(ascent)

# zobrazení výsledku, změna měřítka
plt.imshow(filtered, cmap="gray")

plt.title("Laplace filter")

# uložení matice do rastrového obrázku
plt.savefig("laplace_filter_1.png")

# zobrazení grafu
plt.show()

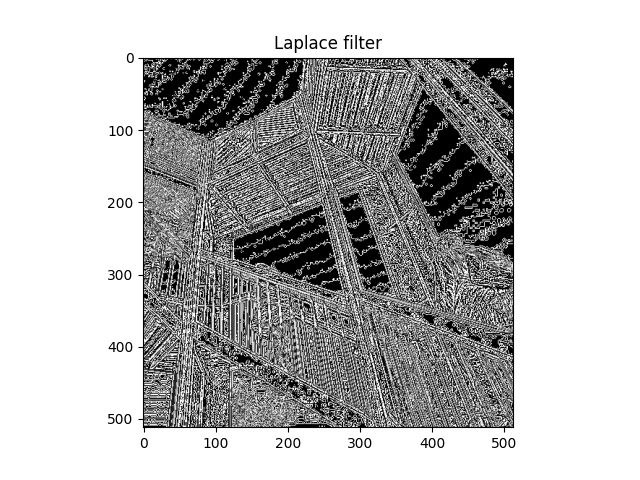

Z výsledku je patrné, jakým způsobem jsou zvýrazněny všechny změny (vypočtené jako numerická derivace) v obrázku:

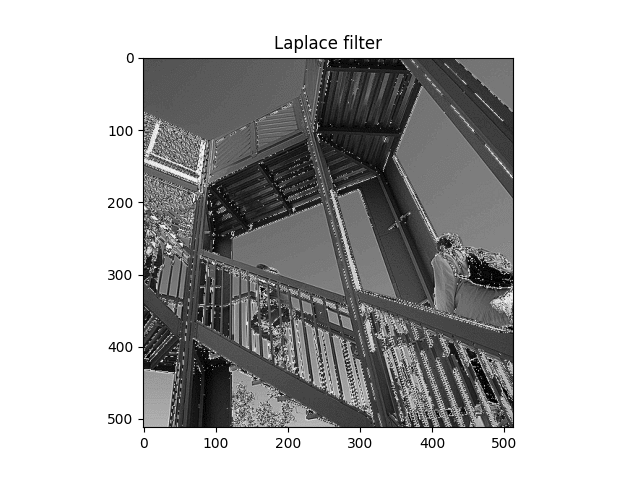

Kombinace původního obrázku s výsledkem aplikace Laplaceova filtru

Dále je možné výsledek aplikace Laplaceova filtru přičíst nebo odečíst od původního obrázku. Přičtení bude mít za následek odstranění změn (či šumu), odečtení naopak zvýraznění těchto změn. Ostatně si to můžeme velmi snadno otestovat:

import numpy as np

import scipy.datasets as datasets
from scipy import ndimage

import matplotlib.pyplot as plt


# načtení matice
ascent = datasets.ascent()

# aplikace filtru
filtered = ndimage.laplace(ascent)

# zobrazení výsledku, změna měřítka
plt.imshow(ascent-filtered, cmap="gray")

plt.title("Laplace filter")

# uložení matice do rastrového obrázku
plt.savefig("laplace_filter_2.png")

# zobrazení grafu
plt.show()

Při pohledu na výsledný obrázek je patrné, že se všechny změny skutečně ještě více zvýraznily:

Sobelův operátor

Třetím typem filtru, se kterým se dnes seznámíme, je Sobelův operátor, který lze použít pro detekci hran v určitém směru. Tento filtr kombinuje odstranění šumu v jednom směru s detekcí hran v kolmém směru. I tento filtr, resp. jeho konvoluční jádro, je možné reprezentovat maticí:

import numpy as np

import matplotlib.pyplot as plt

from scipy.signal import convolve
import scipy.datasets as datasets


# načtení matice
ascent = datasets.ascent()

kernel = np.array([
    [-1,  0,  1],
    [-2,  0,  2],
    [-1,  0,  1],
])

print("Kernel:")
print(kernel)

# výpočet konvoluce
filtered = convolve(ascent, kernel)

# zobrazení výsledku
plt.imshow(filtered, cmap="gray")

plt.title("2D convolution")

# uložení grafu s průběhem signálu
plt.savefig("convolve_2d_5.png")

# zobrazení grafu
plt.show()

Výsledkem je tento obrázek – zvýrazněny jsou vertikální hrany:

Matici s konvolučním jádrem ovšem můžeme i transponovat:

import numpy as np

import matplotlib.pyplot as plt

from scipy.signal import convolve
import scipy.datasets as datasets


# načtení matice
ascent = datasets.ascent()

kernel = np.array([
    [-1, -2, -1],
    [ 0,  0,  0],
    [ 1,  2,  1],
])

print("Kernel:")
print(kernel)

# výpočet konvoluce
filtered = convolve(ascent, kernel)

# zobrazení výsledku
plt.imshow(filtered, cmap="gray")

plt.title("2D convolution")

# uložení grafu s průběhem signálu
plt.savefig("convolve_2d_6.png")

# zobrazení grafu
plt.show()

Výsledek bude odlišný – zvýrazněny budou spíše hrany vodorovné:

Sobelův operátor nabízený knihovnou SciPy

I Sobelův operátor je nabízený přímo knihovnou SciPy. Jeho implementaci nalezneme opět v podbalíčku nazvaném ndimage:

sobel(input, axis=-1, output=None, mode='reflect', cval=0.0)
    Calculate a Sobel filter.

    Parameters
    ----------
    input : array_like
        The input array.
    axis : int, optional
        The axis of `input` along which to calculate. Default is -1.
    output : array or dtype, optional
        The array in which to place the output, or the dtype of the
        returned array. By default an array of the same dtype as input
        will be created.
    mode : str or sequence, optional
        The `mode` parameter determines how the input array is extended
        when the filter overlaps a border. By passing a sequence of modes
        with length equal to the number of dimensions of the input array,
        different modes can be specified along each axis. Default value is
        'reflect'. The valid values and their behavior is as follows:

Jak jsme si již ukázali v předchozích kapitolách pro Gaussův a Laplaceův filtr, pokusíme se o aplikaci Sobelova operátoru na matici 6×6 prvků, ve které mají pouze dva prvky odlišnou hodnotu (jeden příliš malou, druhý naopak příliš velkou):

import numpy as np

from scipy import ndimage


input_matrix = np.array([
    [5, 5, 5, 5, 5, 5],
    [5, 0, 5, 5, 5, 5],
    [5, 5, 5, 5, 5, 5],
    [5, 5, 5, 5, 5, 5],
    [5, 5, 5, 5,10, 5],
    [5, 5, 5, 5, 5, 5],
    ])

# aplikace filtru
filtered = ndimage.sobel(input_matrix, axis=0)

print(filtered)

print()

# aplikace filtru
filtered2 = ndimage.sobel(input_matrix, axis=1)

print(filtered2)

V prvním případě se naleznou změny ve vertikálním směru:

[[ -5 -10  -5   0   0   0]
 [  0   0   0   0   0   0]
 [  5  10   5   0   0   0]
 [  0   0   0   5  10   5]
 [  0   0   0   0   0   0]
 [  0   0   0  -5 -10  -5]]

Ve druhém případě se změny naleznou ve směru horizontálním:

[[ -5   0   5   0   0   0]
 [-10   0  10   0   0   0]
 [ -5   0   5   0   0   0]
 [  0   0   0   5   0  -5]
 [  0   0   0  10   0 -10]
 [  0   0   0   5   0  -5]]

Aplikace Sobelova filtru na rastrový obrázek

Vyzkoušejme si nyní aplikaci funkce ndimage.sobel na testovací rastrový obrázek z původní datové sady knihovny SciPy:

import numpy as np

import scipy.datasets as datasets
from scipy import ndimage

import matplotlib.pyplot as plt


# načtení matice
ascent = datasets.ascent()

# aplikace filtru
filtered = ndimage.sobel(ascent, axis=0)

# zobrazení výsledku, změna měřítka
plt.imshow(filtered, cmap="gray")

plt.title("Sobel operator")

# uložení matice do rastrového obrázku
plt.savefig("sobel_operator_1.png")

# zobrazení grafu
plt.show()

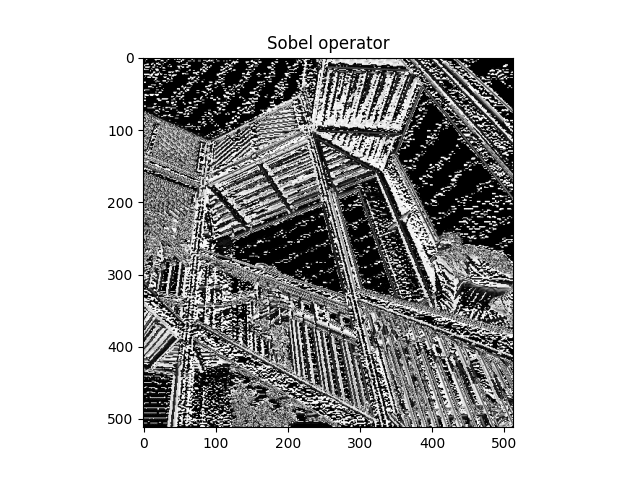

Výsledek přímé aplikace Sobelova operátoru dopadne následovně:

Dtto, ovšem nyní bude filtr otočen o 90° (viz parametr axis=1):

import numpy as np

import scipy.datasets as datasets
from scipy import ndimage

import matplotlib.pyplot as plt


# načtení matice
ascent = datasets.ascent()

# aplikace filtru
filtered = ndimage.sobel(ascent, axis=1)

# zobrazení výsledku, změna měřítka
plt.imshow(filtered, cmap="gray")

plt.title("Sobel operator")

# uložení matice do rastrového obrázku
plt.savefig("sobel_operator_2.png")

# zobrazení grafu
plt.show()

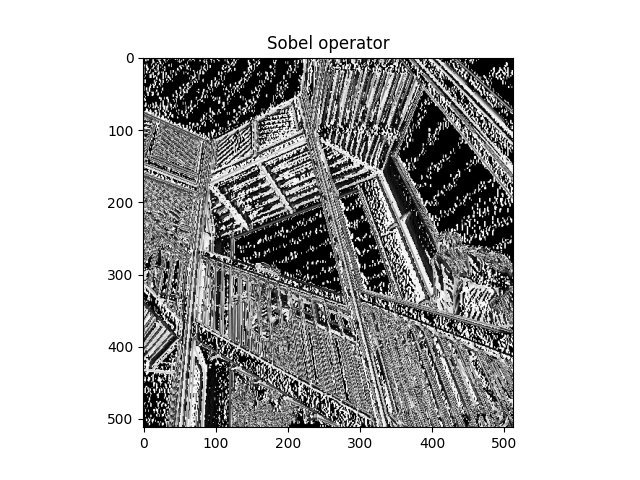

Výsledek:

Kombinace původního obrázku a výsledku aplikace Sobelova operátoru

V předchozím textu jsme si ukázali, jak lze zkombinovat původní obrázek s výsledkem aplikace Laplaceova filtru. Totéž ovšem můžeme provést i s původním obrázkem a výsledkem výpočtu Sobelova operátoru:

import numpy as np

import scipy.datasets as datasets
from scipy import ndimage

import matplotlib.pyplot as plt


# načtení matice
ascent = datasets.ascent()

# aplikace filtru
filtered = ndimage.sobel(ascent, axis=0)

# zobrazení výsledku, změna měřítka
plt.imshow(ascent - filtered, cmap="gray")

plt.title("Sobel operator")

# uložení matice do rastrového obrázku
plt.savefig("sobel_operator_3.png")

# zobrazení grafu
plt.show()

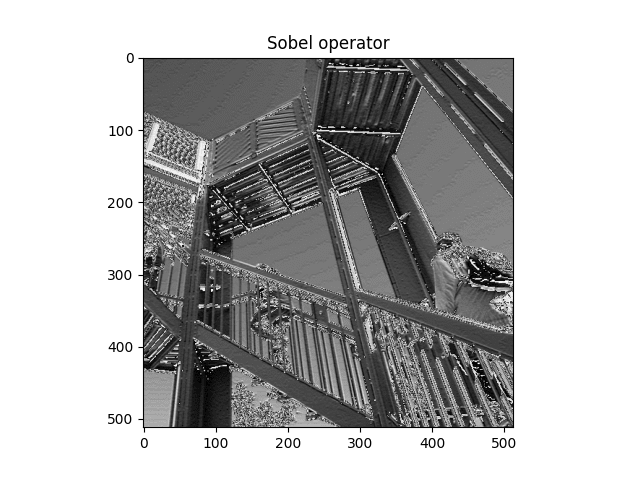

Výsledek:

Prakticky tentýž příklad, ovšem s otočeným filtrem (opět viz parametr axis=1):

import numpy as np

import scipy.datasets as datasets
from scipy import ndimage

import matplotlib.pyplot as plt


# načtení matice
ascent = datasets.ascent()

# aplikace filtru
filtered = ndimage.sobel(ascent, axis=1)

# zobrazení výsledku, změna měřítka
plt.imshow(ascent - filtered, cmap="gray")

plt.title("Sobel operator")

# uložení matice do rastrového obrázku
plt.savefig("sobel_operator_4.png")

# zobrazení grafu
plt.show()

Otestování filtrů na zašuměném obrázku

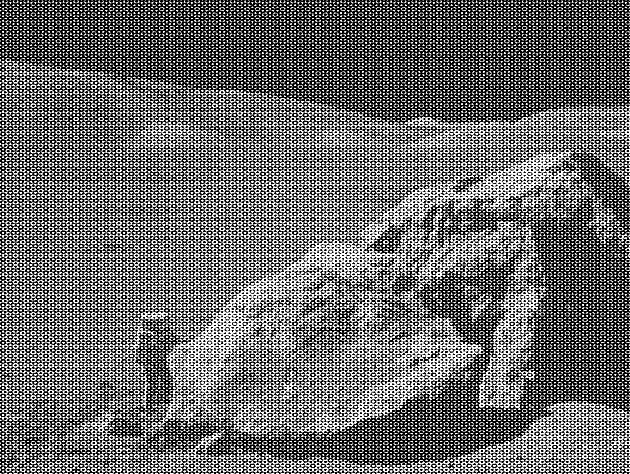

Vykoušejme si nyní filtraci obrázku, který je zašuměný. Použijeme obrázek s povrchem měsíce, který jsme si ukázali již minule:

Aplikovat budeme Gaussovský filtr s hodnotou sigma rostoucí od 0,5 do 2,0:

import numpy as np

from scipy import fftpack
from scipy import ndimage

import matplotlib.pyplot as plt

original = plt.imread("moonlanding.png").astype(float)

# aplikace filtru
blurred = ndimage.gaussian_filter(original, sigma=0.5)

# zobrazení výsledku
plt.imshow(blurred, cmap="gray")

# uložení matice do rastrového obrázku
plt.savefig("gaussian_filter_4.png")

# zobrazení grafu
plt.show()

import numpy as np

from scipy import fftpack
from scipy import ndimage

import matplotlib.pyplot as plt

original = plt.imread("moonlanding.png").astype(float)

# aplikace filtru
blurred = ndimage.gaussian_filter(original, sigma=1)

# zobrazení výsledku
plt.imshow(blurred, cmap="gray")

# uložení matice do rastrového obrázku
plt.savefig("gaussian_filter_5.png")

# zobrazení grafu
plt.show()

import numpy as np

from scipy import fftpack
from scipy import ndimage

import matplotlib.pyplot as plt

original = plt.imread("moonlanding.png").astype(float)

# aplikace filtru
blurred = ndimage.gaussian_filter(original, sigma=2)

# zobrazení výsledku
plt.imshow(blurred, cmap="gray")

# uložení matice do rastrového obrázku
plt.savefig("gaussian_filter_6.png")

# zobrazení grafu
plt.show()

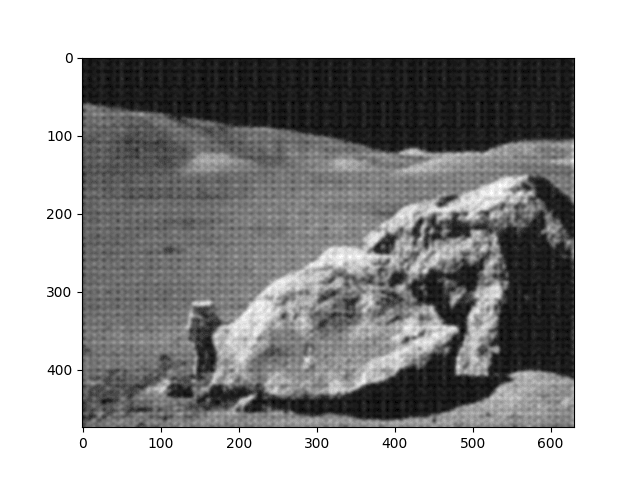

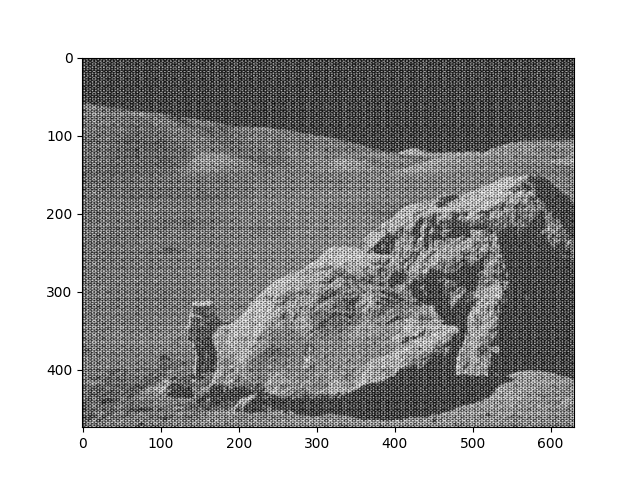

Výsledky aplikace Gaussovského filtru

Všechny následující obrázky je zapotřebí si nechat zobrazit v původní velikosti (jinak se aplikují filtry při zmenšování obrázků na plochu Roota):

Repositář s demonstračními příklady

Všechny demonstrační příklady popsané v tomto článku naleznete i v repositáři https://github.com/tisnik/most-popular-python-libs. Následují odkazy na jednotlivé příklady:

Odkazy na Internetu

1. SciPy homepage
   https://scipy.org/
2. SciPy (Wikipedia)
   https://en.wikipedia.org/wiki/SciPy
3. The Hertzsprung–Russell diagram
   https://scipython.com/book2/chapter-9-data-analysis-with-pandas/problems/p92/the-hertzsprung-russell-diagram/
4. Linear algebra (scipy.linalg)
   https://docs.scipy.org/doc/sci­py/reference/linalg.html
5. Frequently Asked Questions – SciPy
   https://scipy.org/faq/
6. SciPy – Introduction
   https://www.tutorialspoin­t.com/scipy/scipy_introduc­tion.htm
7. LAPACK — Linear Algebra PACKage
   https://www.netlib.org/lapack/
8. LAPACK (Wikipedia)
   https://en.wikipedia.org/wiki/LAPACK
9. LAPACK na GitHubu
   https://github.com/Reference-LAPACK/lapack
10. SciPy in Python
    https://pythonguides.com/scipy/
11. scipy.linalg.det
    https://docs.scipy.org/doc/sci­py/reference/generated/sci­py.linalg.det.html#scipy.li­nalg.det
12. scipy.linalg.inv
    https://docs.scipy.org/doc/sci­py/reference/generated/sci­py.linalg.inv.html#scipy.li­nalg.inv
13. scipy.linalg.solve
    https://docs.scipy.org/doc/sci­py/reference/generated/sci­py.linalg.inv.html#scipy.li­nalg.inv
14. Algebra
    https://cs.wikipedia.org/wiki/Algebra
15. Lineární algebra
    https://cs.wikipedia.org/wi­ki/Line%C3%A1rn%C3%AD_alge­bra
16. Lineární rovnice
    https://cs.wikipedia.org/wi­ki/Line%C3%A1rn%C3%AD_rov­nice
17. Soustava lineárních rovnic
    https://cs.wikipedia.org/wi­ki/Soustava_line%C3%A1rn%C3%AD­ch_rovnic
18. Norma matice
    https://cs.wikipedia.org/wi­ki/Norma_matice
19. Matrix norm
    https://en.wikipedia.org/wi­ki/Matrix_norm
20. Norma (vektoru)
    https://cs.wikipedia.org/wi­ki/Norma_(matematika)
21. Frobeniův skalární součin
    https://cs.wikipedia.org/wi­ki/Frobeni%C5%AFv_skal%C3%A1rn%C3%AD_sou­%C4%8Din
22. BLAS (Basic Linear Algebra Subprograms)
    https://www.netlib.org/blas/
23. Basic Linear Algebra Subprograms (Wikipedia)
    https://en.wikipedia.org/wi­ki/Basic_Linear_Algebra_Sub­programs
24. Operace s daty uloženými v binárních souborech v knihovnách NumPy a Pandas
    https://www.root.cz/clanky/operace-s-daty-ulozenymi-v-binarnich-souborech-v-knihovnach-numpy-a-pandas/
25. Operace s daty uloženými v binárních souborech v knihovnách NumPy a Pandas (dokončení)
    https://www.root.cz/clanky/operace-s-daty-ulozenymi-v-binarnich-souborech-v-knihovnach-numpy-a-pandas-dokonceni/
26. NumPy Home Page
    http://www.numpy.org/
27. NumPy v1.10 Manual
    http://docs.scipy.org/doc/num­py/index.html
28. NumPy (Wikipedia)
    https://en.wikipedia.org/wiki/NumPy
29. OpenBLAS: An optimized BLAS library
    https://www.openblas.net/
30. Integrovaná vývojová prostředí ve Fedoře: IPython a IPython Notebook
    http://mojefedora.cz/integrovana-vyvojova-prostredi-ve-fedore-ipython-a-ipython-notebook/
31. Integrovaná vývojová prostředí ve Fedoře: praktické použití IPython Notebooku a knihovny Numpy
    http://mojefedora.cz/integrovana-vyvojova-prostredi-ve-fedore-prakticke-pouziti-ipython-notebooku-a-knihovny-numpy/
32. Integrovaná vývojová prostředí ve Fedoře: praktické použití IPython Notebooku a knihovny Numpy (2.část)
    http://mojefedora.cz/integrovana-vyvojova-prostredi-ve-fedore-prakticke-pouziti-ipython-notebooku-a-knihovny-numpy-2-cast/
33. Integrovaná vývojová prostředí ve Fedoře: vykreslování grafů s využitím knihoven Numpy a matplotlib
    http://mojefedora.cz/integrovana-vyvojova-prostredi-ve-fedore-vykreslovani-grafu-s-vyuzitim-knihoven-numpy-a-matplotlib/
34. Integrovaná vývojová prostředí ve Fedoře: vykreslování grafů s využitím knihoven Numpy a matplotlib (2.část)
    http://mojefedora.cz/integrovana-vyvojova-prostredi-ve-fedore-vykreslovani-grafu-s-vyuzitim-knihoven-numpy-a-matplotlib-2-cast/
35. Piecewise linear interpolation
    https://docs.scipy.org/doc//sci­py/tutorial/interpolate/1D­.html
36. Statistical functions (scipy.stats)
    https://docs.scipy.org/doc/sci­py/reference/stats.html
37. scipy.stats.linregress
    https://docs.scipy.org/doc/sci­py/reference/generated/sci­py.stats.linregress.html
38. numpy.poly1d
    https://numpy.org/doc/sta­ble/reference/generated/num­py.poly1d.html
39. scipy.optimize.curve_fit
    https://docs.scipy.org/doc/sci­py/reference/generated/sci­py.optimize.curve_fit.html#sci­py.optimize.curve_fit
40. scipy.interpolate.make_smoothing_spline
    https://docs.scipy.org/doc/sci­py/reference/generated/sci­py.interpolate.make_smoot­hing_spline.html#scipy.in­terpolate.make_smoothing_spli­ne
41. Famous Curves Index
    https://mathshistory.st-andrews.ac.uk/Curves/
42. Curve (Wikipedia)
    https://en.wikipedia.org/wiki/Curve
43. Mathematical curves
    https://www.2dcurves.com/index.html
44. Curves (Wolfram MathWorld)
    https://mathworld.wolfram­.com/topics/Curves.html
45. Smooth Curve (Wolfram MathWorld)
    https://mathworld.wolfram­.com/SmoothCurve.html
46. Spirals (Wolfram MathWorld)
    https://mathworld.wolfram­.com/topics/Spirals.html
47. An Interactive Introduction to Splines
    https://ibiblio.org/e-notes/Splines/Intro.htm
48. Algebraic curve
    https://en.wikipedia.org/wi­ki/Algebraic_curve
49. Transcendental curve
    https://en.wikipedia.org/wi­ki/Transcendental_curve
50. Algebraic Curves
    https://mathworld.wolfram­.com/topics/AlgebraicCurves­.html
51. Elliptic Curves
    https://mathworld.wolfram­.com/topics/EllipticCurves­.html
52. Curves we (mostly) don't learn in high school (and applications)
    https://www.youtube.com/wat­ch?v=3izFMB91K_Q
53. Catenary arch
    https://en.wikipedia.org/wi­ki/Catenary_arch
54. Parabolic arch
    https://en.wikipedia.org/wi­ki/Parabolic_arch
55. Wattova křivka
    https://www.geogebra.org/m/gNh4bW9r
56. Fifty Famous Curves, Lots of Calculus Questions, And a Few Answers
    https://elepa.files.wordpres­s.com/2013/11/fifty-famous-curves.pdf
57. Faux, I.D. a Pratt, M.J.: Computational Geometry for Design and Manufacture,
    Ellis Horwood Ltd., Wiley & Sons, 1979
58. Wallace A.: Differential Topology,
    Benjamin/Cummings Co., Reading, Massachussetts, USA, 1968
59. Glossary of Bridge Terminology
    http://sdrc.lib.uiowa.edu/en­g/bridges/WaddellGlossary/Glos­sC.htm
60. Brachistochrona
    https://cs.wikipedia.org/wi­ki/Brachistochrona
61. Missions: Cassini
    https://solarsystem.nasa.gov/mis­sions/cassini/overview/
62. Giovanni Domenico Cassini
    https://en.wikipedia.org/wi­ki/Giovanni_Domenico_Cassi­ni
63. Cassini Ovals
    https://mathworld.wolfram­.com/CassiniOvals.html
64. Geocentrismus
    https://cs.wikipedia.org/wi­ki/Geocentrismus
65. Who was Giovanni Cassini?
    https://www.universetoday­.com/130823/who-was-giovanni-cassini/
66. Special plane curves
    http://xahlee.info/Special­PlaneCurves_dir/ConicSecti­ons_dir/conicSections.html
67. Interpolace
    https://mathonline.fme.vut­br.cz/pg/Algoritmy/05_APROX_KRIV­KY.htm
68. Lagrange Polynomial Interpolation
    https://pythonnumericalmet­hods.berkeley.edu/notebook­s/chapter17.04-Lagrange-Polynomial-Interpolation.html
69. Python Program for Lagrange Interpolation Method (with Output)
    https://www.codesansar.com/numerical-methods/python-program-lagrange-interpolation-method.htm
70. Smooth Paths Using Catmull-Rom Splines
    https://qroph.github.io/2018/07/30/smo­oth-paths-using-catmull-rom-splines.html
71. Lecture 11: Linear Interpolation Again – Bézier Curves
    http://www.math.kent.edu/~re­ichel/courses/intr.num.com­p.1/fall09/lecture12/bez.pdf
72. Geometrie/Úvod do křivek
    https://cs.wikibooks.org/wi­ki/Geometrie/%C3%9Avod_do_k%C5%99i­vek
73. B-Spline Curves and Surfaces (1)
    http://www.cad.zju.edu.cn/ho­me/zhx/GM/006/00-bscs1.pdf
74. Praktické ukázky možností aplikace Mandelbulber při tvorbě animací
    https://www.root.cz/clanky/prakticke-ukazky-moznosti-aplikace-mandelbulber-pri-tvorbe-animaci/
75. Kochanek–Bartels spline
    https://en.wikipedia.org/wi­ki/Kochanek%E2%80%93Bartel­s_spline
76. class KochanekBartels
    https://splines.readthedoc­s.io/en/latest/_modules/spli­nes.html#KochanekBartels
77. Konvoluce
    https://cs.wikipedia.org/wi­ki/Konvoluce
78. Korelace
    https://cs.wikipedia.org/wi­ki/Korelace
79. Fourierova transformace
    https://cs.wikipedia.org/wi­ki/Fourierova_transformace
80. Lanczos resampling
    https://en.wikipedia.org/wi­ki/Lanczos_resampling
81. Obrázek se schodištěm
    https://pixnio.com/people/accent-to-the-top
82. Obrázek s mývalem
    https://pixnio.com/fauna-animals/raccoons/raccoon-procyon-lotor
83. Sample-rate conversion
    https://en.wikipedia.org/wiki/Sample-rate_conversion
84. Seriál Grafické formáty
    https://www.root.cz/serialy/graficke-formaty/
85. JPEG – král rastrových grafických formátů?
    https://www.root.cz/clanky/jpeg-kral-rastrovych-grafickych-formatu/
86. Ztrátová komprese obrazových dat pomocí JPEG
    https://www.root.cz/clanky/ztratova-komprese-obrazovych-dat-pomoci-jpeg/
87. Programujeme JPEG: transformace a podvzorkování barev
    https://www.root.cz/clanky/pro­gramujeme-jpeg-transformace-a-podvzorkovani-barev/
88. Programujeme JPEG: diskrétní kosinová transformace (DCT)
    https://www.root.cz/clanky/pro­gramujeme-jpeg-diskretni-kosinova-transformace-dct/
89. Programujeme JPEG: Kvantizace DCT koeficientů
    https://www.root.cz/clanky/pro­gramujeme-jpeg-kvantizace-dct-koeficientu/
90. Programujeme JPEG: Huffmanovo kódování kvantovaných DCT složek
    https://www.root.cz/clanky/pro­gramujeme-jpeg-huffmanovo-kodovani-kvantovanych-dct-slozek/
91. Programujeme JPEG: Interní struktura souborů typu JFIF/JPEG
    https://www.root.cz/clanky/pro­gramujeme-jpeg-interni-struktura-souboru-typu-jfifjpeg/
92. Programujeme JPEG: Načtení informací ze souborů typu JFIF/JPEG
    https://www.root.cz/clanky/pro­gramujeme-jpeg-nacteni-informaci-ze-souboru-typu-jfifjpeg/
93. Programujeme JPEG: Progresivní JPEG a informace EXIF
    https://www.root.cz/clanky/pro­gramujeme-jpeg-progresivni-jpeg-a-informace-exif/
94. The Fourier Analysis –The Fast Fourier Transform (FFT) Method
    https://www.electronics-lab.com/article/the-fourier-analysis-the-fast-fourier-transform-fft-method/
95. Understanding the output of FFT
    https://howthefouriertran­sformworks.com/understanding-the-output-of-an-fft/
96. What factors go into choosing DCT type 1 over type 2 or type 3 etc?
    https://dsp.stackexchange­.com/questions/31611/what-factors-go-into-choosing-dct-type-1-over-type-2-or-type-3-etc
97. The Discrete Cosine Transform (DCT)
    https://ccrma.stanford.edu/~jos/mdft/Dis­crete_Cosine_Transform_DCT­.html
98. Eulerův vzorec
    https://cs.wikipedia.org/wi­ki/Euler%C5%AFv_vzorec
99. Komplexní analýza
    https://cs.wikipedia.org/wi­ki/Komplexn%C3%AD_anal%C3%BDza
100. What is the difference between a Fourier transform and a cosine transform?
     https://dsp.stackexchange­.com/questions/13/what-is-the-difference-between-a-fourier-transform-and-a-cosine-transform
101. Two-dimensional Discrete Cosine Transform as a Linear Transformation
     https://fairyonice.github.io/2D-DCT.html
102. fft2 (Matlab)
     https://www.mathworks.com/hel­p/matlab/ref/fft2.html
103. Image denoising by FFT
     https://scipy-lectures.org/intro/scipy/au­to_examples/solutions/plot_fft_i­mage_denoise.html
104. Discrete sine transform
     https://en.wikipedia.org/wi­ki/Discrete_sine_transform
105. Diskrétní sinová transformace: demo
     https://www.desmos.com/cal­culator/k5jlr0ykzw
